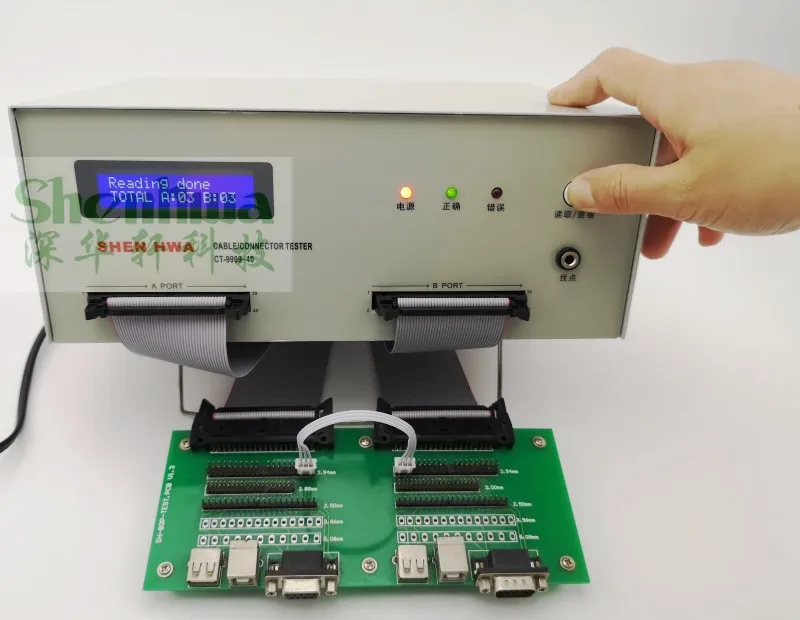

Проводный тестер 9809 проводник жгута

Эксплуатационные характеристики:

♦ Рабочее напряжение: ACV220 +/-10% 50 Гц, прибор может работать непрерывно.

♦ Тестовые точки: ct-9809 (без данных о количестве) и ct-9909 (с данными о количестве), конец: 40Pin, B конец: 40Pin).

♦ Этот инструмент тестирует двусторонний жгут с не более 40Pin (всего 80Pin с обеих сторон) с одной стороны, и двухконечный проводящий тест определяет, имеет ли жгут короткий замыкание, отключение или открытая (сломанная) цепь.

■CT-9809 и CT-9909 (40Pin)

■Объем (мм): 268 (Ш) × 103 (в) × 211 (D)

■Вес нетто: 3 кг

Краткое введение

♦ Ct-9809 и ct-9909 (40Pin) проводный всесторонний тестер-это Проводная система тестирования параметров, специально используемая для тестирования качества и надежности соединения различных кабелей, кабельный жгут и проводов.Эта система подходит для обнаружения двойной стороны имеет терминал, и обе стороны могут полностью проводить Клеммную линию, usb-кабель (без пустых ног, стандартная двойная Концевая проводимость), периферийное устройство компьютера провода, ленточный кабель и разъемы и другие электронные в процессе качества электрических кабелей, Может быстро обнаруживать короткое замыкание провода, открытая (ВЫКЛ) дорога, электрические свойства, такие как, является новым типом быстрых экономичных инструментов тестирования жгута.

■ Меры предосторожности:

1. Этот инструмент подходит для стандартного испытания (он может использоваться для тестирования проводов без пустых ножек, стандартного двойного проводника, А и В терминалов и двустороннего проводящего тестирования).

2. Когда в тесте есть какие-либо отклонения, функция обнаружения точки зонда может быть использована для проверки того, является ли прибор неповрежденным.

3, прибор должен быть чистым, чистым операционным столом, в случае резкого отключения питания, должен быть своевременным отключением питания.

Технический параметр

■Description каждого компонента:

1. ЖК-дисплей дисплей

2.Мощность индикатор
3.Корректного отображения света

4.Ошибка подсветка дисплея

5.Чтение/ознакомиться с ключевыми

6.Ход jack

7. B-боковой интерфейс

8. Интерфейс A-side

■Оперативные шаги:

1. Подключите блок питания и включите переключатель питания на задней панели. Индикатор питания включается, и на экране прибора отображается кабель ожидания для чтения (для чтения кабельных проводов).

2. Вставьте 40 P провод в конце A и B и подключите испытательный прибор провода, который будет протестирован.

3. Вставьте протестированный провод в конец A и конец B соответственно и подтвердите, что все проводные ремни на обоих концах хорошо соединены.

4. После завершения обучения нажмите "читать", а затем "читать", чтобы просмотреть данные о подключении линии чтения. Линия появится на экране, а: ** в: **. (Примечание: после того, как инструмент считывает пробную линию, если этот провод используется для каждого теста, линия образца не вставляется в следующий раз, когда машина включена, и тестовая основа может быть получена нажатием «read» Кнопка, и затем тест может быть произведен непосредственно. если тестируются различные типы проводов, следует использовать новую пробную линию для чтения прибора, чтобы можно было проверить различные типы проводов).

5. После того, как линия чтения верна, наберите провод образца, чтобы начать тест. Во время непрерывного испытания прибора ключ «чтения» не нужно повторно нажимать, но тест может быть непосредственно выполнен.

6. если в тестовом процессе есть открытая цепь, короткое замыкание или отключение, на экране будет отображаться "ошибка: Откройте A: ** B: **", красный свет будет включен, ** будет отображаться определённое положение стопы, и ни один звук не появится, указывая, что провод неисправен (Открытое означает открытое замыкание, короткое означает короткое замыкание, расположение означает смещение).

7, новая функция сброса инструмента, Длительное нажатие на чтение за три секунды, Инструмент Тестер перезапуска экрана, может расслабить кнопку, картинка на английском языке означает перезапуск тестера, отпустите кнопку, линия может быть перечитана новые образцы, если все еще нужно проверить оригинальную линию, Нажмите на кнопку чтения, чтобы получить исходные данные, можно непосредственно проверить исходные данные, которые необходимо получить.

Примечание:Ct-9909-40 имеет функцию подсчета количества квалифицированных проводов. Максимальное количество квалифицированных проводов составляет 99999, которые должны быть очищены до 0, если превышение.При перезапуске инструмента количество квалифицированных проводов будет перезагружено.Ct-9809 не имеет квалифицированной функции сбора данных о количестве проводов.

■CT-9809/CT-9909-40 стандартные аксессуары:

Руководство по эксплуатации * 1
40Pin шпильки * 2
Тестовая ручка * 1
40Pin шпильки * 4

■CT-9809/CT-9909-40 Дополнительные аксессуары:

Провод стержень тестер приспособление (один конец 40pin, два конца в common80pin, применимый к USB линии передачи данных, rs232линия связи и шаг ноги: 2,00 мм, 2. 54мм, 3. 96mmand5. 08 мм провод):

■Различные жгуты, клеммы отличаются, в дополнение к покупке наших готовых приспособлений, клиенты могут сделать свои собственные светильники в соответствии с типами проводов терминалов. (частичное отображение светильников, изготовленных клиентами):
