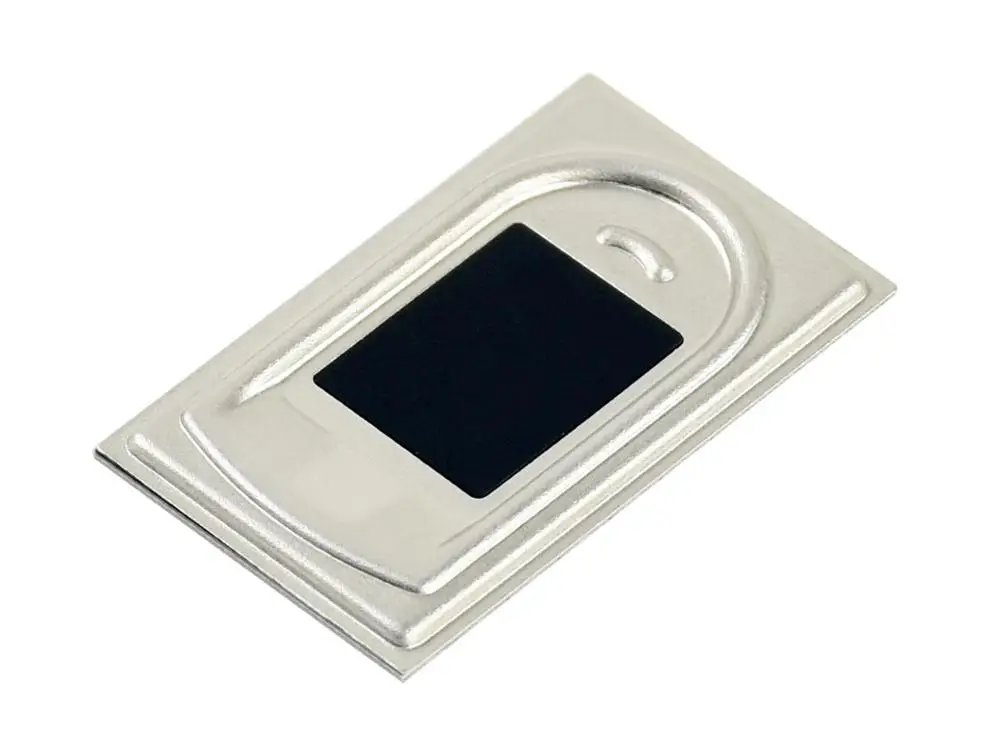

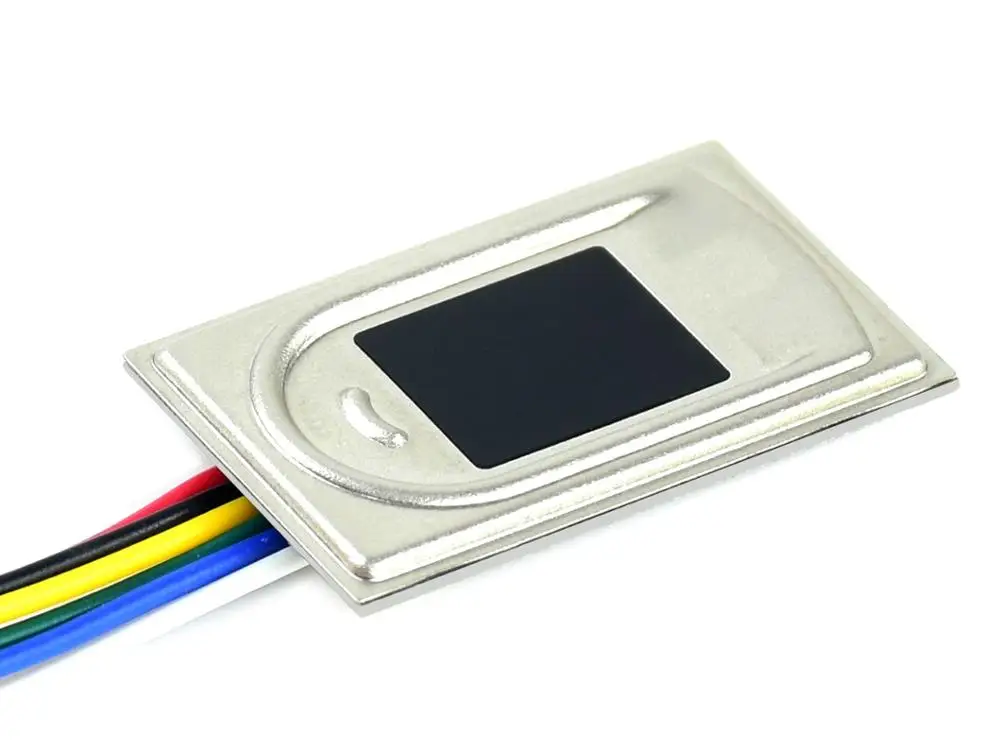

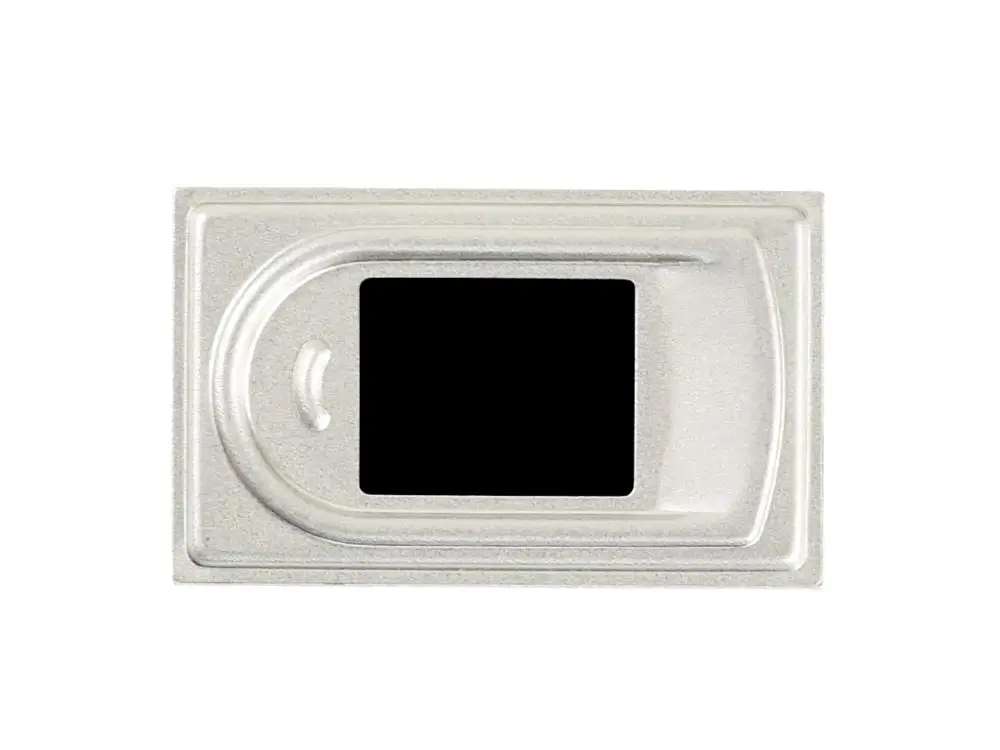

Прямоугольный емкостный датчик отпечатков пальцев, малый форм-фактор, UART, интегрированный алгоритм отпечатков пальцев

Описание

Описание продукта:

Обзор

Это высокоинтегрированный прямоугольный Универсальный емкостный модуль датчика отпечатков пальцев, который разработан в небольшом форм-факторе. Модуль управляется с помощью команд UART, достаточно прост в использовании. Преимущества включают быструю проверку, высокую стабильность, низкое энергопотребление и т. Д.

На основе высокопроизводительного процессора Cortex, в сочетании с высоким уровнем безопасности коммерческого отпечатков пальцев,Датчик отпечатков пальцев UART (R)Функции, такие как запись отпечатков пальцев, получение изображения, поиск функций, соответствие отпечаткам пальцев и так далее. Без каких-либо сведений о сложном алгоритме отпечатков пальцев, все, что вам нужно сделать, это просто отправить некоторые команды UART, чтобы быстро интегрировать их в приложения для проверки отпечатков пальцев, которые требуют небольшого размера и высокой точности.

Особенности

Легко использовать с помощью некоторых простых команд, вам не нужно знать какие-либо технологии отпечатков пальцев, или модуль внутренней структуры Коммерческий алгоритм отпечатков пальцев, стабильная производительность, Быстрая проверка, поддержка записи отпечатков пальцев, соответствие отпечаткам пальцев, сбор отпечатков пальцев, загрузка отпечатков пальцев и т. Д. Емкостное чувствительное обнаружение, просто Коснитесь окна сбора слегка для быстрой проверки Аппаратная Высокая интегрированная, процессор и датчик в одном маленьком чипе, подходит для небольших приложений Встроенный человеческий датчик, процессор войдет в сон автоматически, и просыпается при прикосновении, низкое энергопотребление Встроенный UART разъем, легко соединяется с аппаратными платформами, такими как STM32 и Raspberry Pi

Технические характеристики

Тип датчика: емкостный сенсорный Разрешение: 508 Точек на дюйм Пиксели: 192 × 192 Серый масштаб изображения: 8 Размер датчика: 11,2 мм × 12,2 мм Размер модуля: 20,2 мм × 33,3 мм Отпечатков пальцев Емкость: 3000 Время соответствия: <0,2 с (1: N, и N≤100) Коэффициент ложного приема: <0.001% Процент ложного отклонения: <0.1% Рабочее напряжение: 2,7 ~ 3,3 В Рабочий ток: <50 мА Ток сна: <16uA Антистатическая: контактный разряд 8кв/Воздушный разряд 15кВ Интерфейс: UART (уровень ttl) Baudrate: 19200 бит Рабочая среда: Температура:-20 °C ~ 70 °C Влажность: 40% RH ~ 85% RH (без конденсации) Среда хранения: Температура:-40 °C ~ 85 °C Влажность: <85% относительной влажности (без конденсации)

Приложений

Замок со сканером отпечатка пальцев Отпечатков пальцев Сейф для хранения ценностей Система контроля доступа Часы внутри и снаружи

Развития ресурсы

Вики:Www.waveshare.com/wiki/UART_Fingerprint_Sensor_ (R)

Рекомендуемые товары

Мы рекомендуем этот модуль USB для UART для легкого тестирования: FT232 USB UART Board (micro)

Гид по выбору

Продукт	UART устройство для считывания отпечатков пальцев	Емкостный сенсорный экран устройство для считывания отпечатков пальцев	Датчик отпечатков пальцев UART (C)	Датчик отпечатков пальцев UART (R)
Тип	Оптический модуль отпечатков пальцев	Емкостный сенсорный модуль отпечатков пальцев
Плюсы	Низкая стоимость, прочный, отличный анти-электростатический	Небольшая площадь сбора, высокая точность, хорошо обнаруживает и проверяет
		Малый форм-фактор, низкое энергопотребление
С джойстиком	Большой размер, низкая точность, мешает освещению	Высокие экологические требования (температура, влажность, пыль, щелочной воздух)
Особенности	Прямоугольная, разделенная структура		Круглый, все в одном	Прямоугольная, все-в-одном
Емкость отпечатка пальца	4000		500	3000
Изображение пикселей	248 × 296	192 × 256	192 × 192
Интерфейс	UART	UART, USB	UART
Накладные скорость приема	<0.001%	0.0001%	<0.001%
Накладные коэффициент брака	<0.1%	0.01%	<0.1%
Датчик срок службы	Для детей 10 лет	3-5 лет (около 100000 раз в нормальном состоянии)	Около 1000000 раз
Используйте состояние	Более чувствительный для влажных пальцев	Более чувствительный для сухих пальцев
Соответствующая продукция	Часто используется, например, система контроля доступа	Требуется высокая точность, как блокировка отпечатков пальцев
	Как правило, оптические модули используются в низкоклассных продуктах, в то время как емкостной модуль подходит для высококлассных продуктов

Посылка содержание

Вес:0,008 кг
