Описание

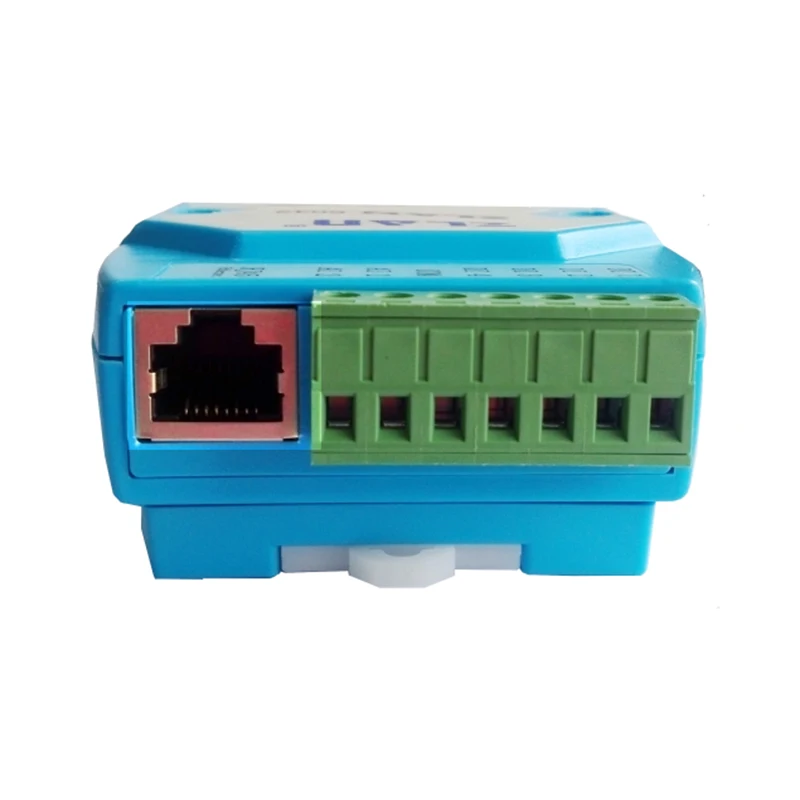

ZLAN6042 удаленный Ethernet порт IO контроллер
Управление через Modbus RTU, виртуальный последовательный порт, TCP/UDP Поддержка 4-полосная релейный выход, 4-х канальный цифровой вход переменного тока, поддержка 2 аналоговых входных сигналов Настройка параметров, таких как IP, с помощью веб-страницы или инструмента конфигурации Windows
Краткая информация
ZLAN6042 пульт дистанционного управления IO-интеллектуальное устройство, разработанное Шанхаем ZLAN цифрового входного выхода и аналоговая величина входного сигнала на основе Ethernet или RS485. Пульт дистанционного управления IO может удобно подключаться к Ethernet и 485 автобусу для получения доступа к TCP соединению, RS485. ZLAN6042 является идеальным выбором для пользователя, осуществляющего дистанционное управление и сбор данных.
ZLAN6042: на основе передачи Ethernet, модуль TCP для Modbus RTU, поддержка виртуального последовательного порта, может контролировать 4 канала цифрового ввода, 2 канала аналоговая величина вход и контроль 4 каналов релейный выход одновременно. Пульт дистанционного управления ввода-вывода и сбора информации Используйте протокол Modbus TCP или Modbus rtu протокол.
Особенности
1) 4 цифровых входа:
Пассивный переключатель (сухой узел)
Активный уровень мощности (влажный узел, низкое напряжение 0 ~ 3 В; Высокое напряжение 8 ~ 24 В, измерение в 24 в мощности)
2) 2 аналоговая величина входного сигнала: различные методы ввода, соответствующие различным подмоделям.
Входное напряжение сигнала: 0 ~ 5 В или 0 ~ 10 В.
Входной сигнал тока: 4 ~ 20 мА.
Устойчивый вход: 0 ~ 10 k или устойчивый датчик температуры/влажности и так далее.
3) 4 цифровых выхода.
Релейный выход (5A @ AC250V/DC 30 V)
4) ZLAN6042 свободно оснащен нашим Windows Virtual Serial и устройством управления инструмент ZLVirCom. Он поддерживает виртуальное серийное и поисковое устройство или изменение параметров с ZLVircom.
5) предоставьте для управления устройствами (окно DLL library). Это поможет вам разработать программы с VC, VB, Delphi, C + + Builder. Используйте функцию чтения или записи только для связи с ZLAN6042.
6) Поддержка DHCP ZLAN6042, решение проблемы управления IP и IP коллизии.
7) ZLAN6042 поддерживает DNS, может осуществить связь через имя домена.
8) ZLAN6042 поддерживает 100 TCP соединения связываются с Сетевым модулем.
9) ZLAN6042 имеет высокую стоимость.
10) защита порта ESD Ethernet ZLAN6042 2KV.
Параметр
| Рисунок | |
| Размеры: | Д x Ш x В = 12,2 см × 7,2 см × 3,4 см |
| Последовательный порт (только ZLAN6002) | |
| Порт RS485, 1200 ~ 115200bps (по умолчанию 9600), 8 бит, без паритета, 1 стоп-бит | |
| Программное обеспечение | |
| Приложение протокола | Modbus RTU/Modbus TCP |
| Физической протокол | Ethernet, RS485 |
| Время передачи реле (время задержки) | |
| ZLAN6042/ZLAN6002: <30 мс | |
| AI формат ввода | |
Ток: 4 ~ 20 мА, 0 ~ 20 мА Напряжение: 0 ~ 5 В, 0 ~ 10 в Резистор: 0 ~ 10 K, датчик температуры/влажности | |
| Мощность рассеивания | |
ZLAN6042/ZLAN6032: <1,8 Вт <75ма @ 24 В ZLAN6002: <1,7 Вт <70mA @ 24 В | |
| Envirmnt в соответствии с требованиями | |
| Управление temp. | -40 ~ 85 ℃ |
| Температура хранения. | -45 ~ 165℃ |
| Влажность: | 5 ~ 95% относительной |
Программное обеспечение
ZLAN6042/ZLAN6002/ZLAN6032 разработан на основе Modubs TCP и Modubs RTU, команда и зарегистрироваться определяется следующим образом:
| Адрес регистра | № DI/DO/AI | Modbus команды | Описание | Ж/д |
| 00001 | 01 | № 1 DI | Только для чтения | |
| 00002 | 1 | 01 | № 2 DI | Только для чтения |
| 00003 | 2 | 01 | № 3 DI | Только для чтения |
| 00004 | 3 | 01 | № 4 ди | Только для чтения |
| 00017 | 01/05 | № 1 DO | Чтения/записи | |
| 00018 | 1 | 01/05 | № 2 DO | Чтения/записи |
| 00019 | 2 | 01/05 | № 3 сделать | Чтения/записи |
| 00020 | 3 | 01/05 | № 4 DO | Чтения/записи |
| 30001 | 04 | № 1 мА | Только для чтения | |
| 30002 | 1 | 04 | № 2 мА | Только для чтения |
ZLAN6042/ZLAN6002/ZLAN6032 использовать MODBUS TCP или RTU для связи с программным обеспечением ПК. Эта команда Modbus: sigle coil read/set, input register read.
1. sigle coil read command: 0x01
| Байт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Название | Адрес | Команда | Зарегистрировать адрес высокое | Зарегистрировать адрес низкая | Данные len высокое | Данные len низкая | CRC высокое | CRC низкая |
Пример: отправьте письмо-> 01 01 00 00 00 04 3d c9
Recv-> 01 01 01 0f 11 8c
2. Чтение команды регистрации ввода: 0x04
| Байт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Название | Адрес | Команда | Зарегистрировать адрес высокое | Зарегистрировать адрес низкая | Данные len высокое | Данные len низкая | CRC высокое | CRC низкая |
Пример: отправьте письмо-> 01 04 00 00 00 02 71 сертификатом от сертификационной
Recv-> 01 04 04 00 00 01 02 2b 85
3. sigle coil set команда: 0x05
| Байт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Название | Адрес | Команда | Зарегистрировать адрес высокое | Зарегистрировать адрес низкая | Данные len высокое | Данные len низкая | CRC высокое | CRC низкая |
Пример: отправить-> 01 05 00 10 ff 00 8d ff
Recv-> 01 05 00 10 ff 00 8d ff
Характеристики
- Бренд
- BADODOSECURITY
- Номер модели
- ZLAN6042
