Описание

PWM Co2 лазерный источник питания 80 Вт лазер Yueming гравировальная и режущая машина

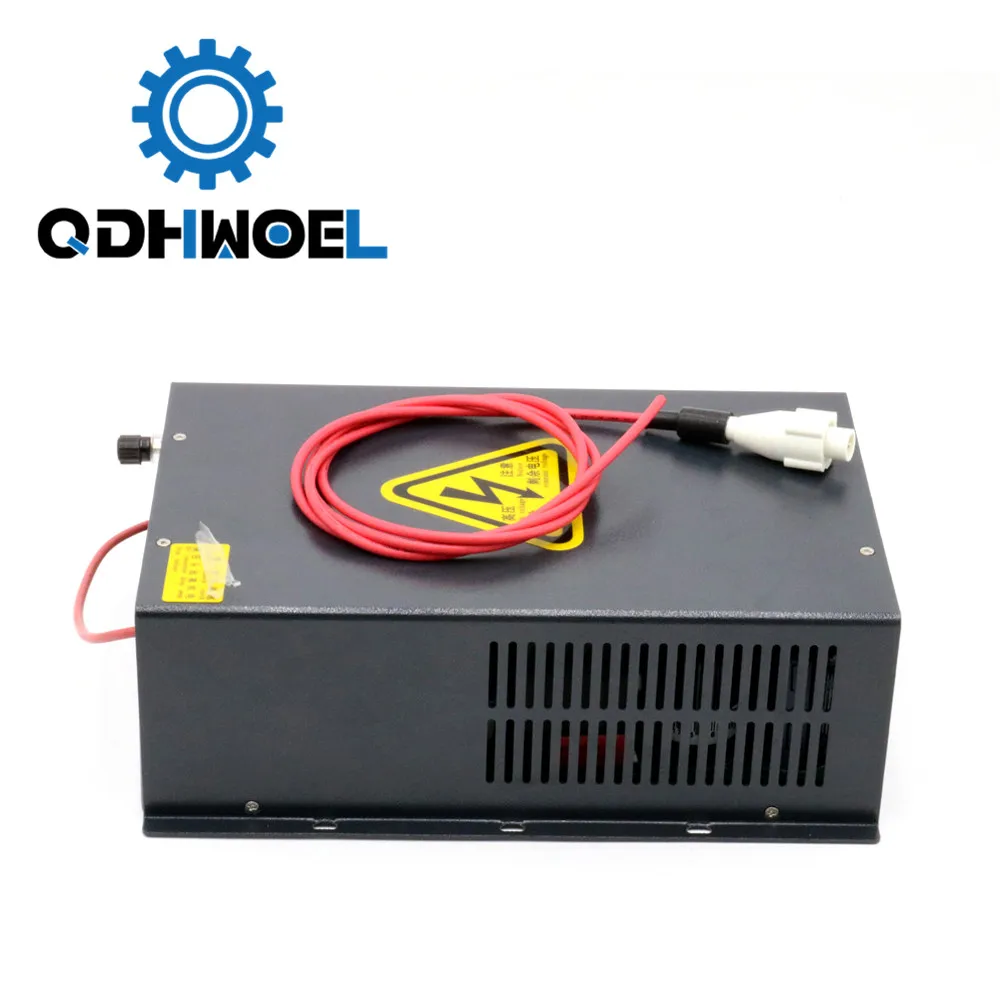

80 Вт блок питания для CO2Лазерных трубок

Модель: HY-C80

1. Основные характеристики:

1. Хорошая совместимость: может быть применима к 40 Вт, 60 Вт, 80 Вт лазерным трубкам, изготовленным различными

Фабрик.

2. Резка и резьба опционально: Тип резки-мощность имеет хорошую стабильность и сильную адаптивность;

Тип резьбы-быстро реагирует, эффект гравировки хороший.

3. Отличная производительность управления низким током: этот блок питания имеет специальный advange на низком токе

Управление, это очень подходящее приложение для маркировки наклеек и резного изображения.

4. Он может продлить срок службы лазерной трубки драматично. Стабильный контроль тока является основной причиной для расширения

Лазерная трубка жизнь.

5. Простое управление, Управление током: Используйте ток для управления лазерным запуском/остановкой, в то же время с защитой

Переключайте, ПРОВЕРЬТЕ ли внешние дренажные системы, вентиляцию и т. Д.

6. Контроль мощности лазера прост: либо 0 ~ 3,3 В аналоговые сигналы, либо ШИМ-сигнал управления может контролировать

Мощность лазера.

7. Мощность имеет отзывы-интерфейс, используется для управления замкнутым контуром, также используется для тестирования

Рабочий ток лазерной трубки.

8. Применение: скульптура и резка акрила, ткани, двойного цвета листа, резины и клея резки; линия и т. д.

2. Параметры:

PWM Co2 лазерный источник питания 80 Вт лазер Yueming гравировальная и режущая машина

3. Инструкция по эксплуатации:

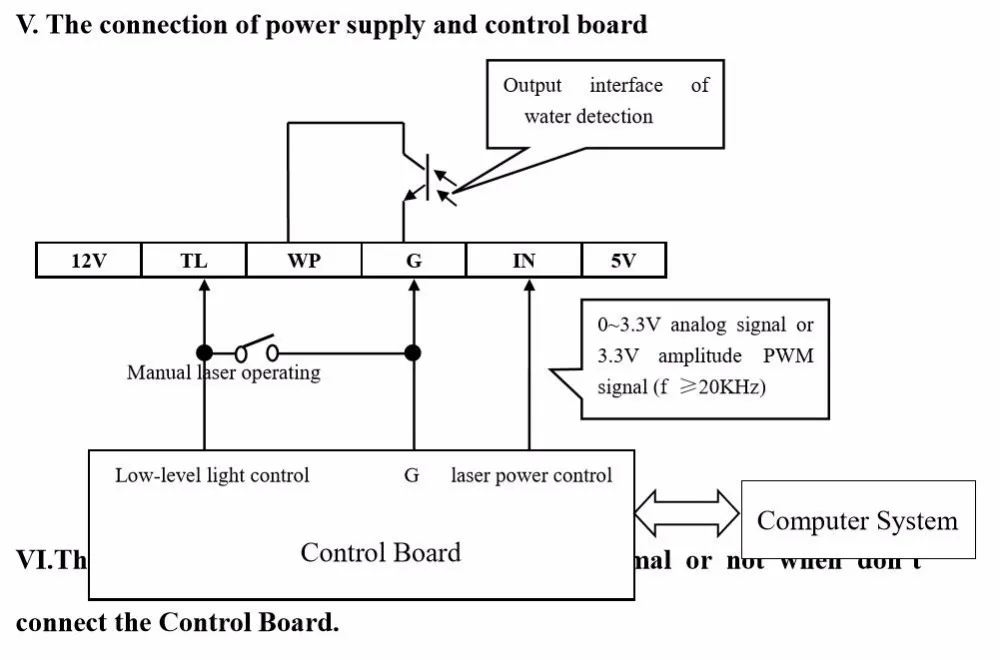

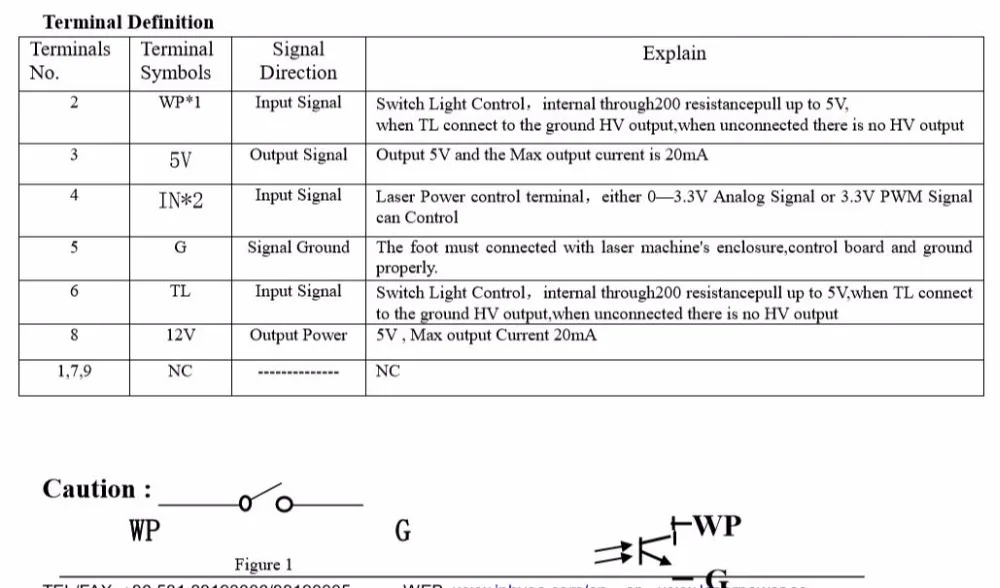

1) Подключение лазерной трубки: (см. Схему подключения источника питания и лазерного устройства-рис. 1) HY-C80-Y1 высоковольтный терминал питания (HV +) должен быть подключен к положительной полюсе (конец полного отражения) СО2 лазерного устройства. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазерному выходному терминалу) лазерного устройства, через Амперметр или непосредственно. 2) Подключение управляющего сигнала (см. Схему подключения блока питания и карты интерфейса управления) контрольный сигнал должен быть надежно подключен к клемме управления HY-C80-Y1 питания, и убедитесь, что панель управления заземлена, чехол для лазерного источника питания, корпус лазерной машины и компьютерного шасси и надежны вместе. Если Лазерная лампа не может работать правильно, следует проверить контрольный сигнал правильно или нет (включает в себя проверку спецификации напряжения и логику), если использовать PWM контроль в качестве контроля мощности, убедитесь, что f≥20KHz, амплитуда (пиковое значение) ≤3. 3 В, проверьте и убедитесь, что переключатель защиты WP соединение является правильным в то же время. 3) Входное напряжение: входная мощность HY-C80-Y1 источника питания должна составлять AC198V-AC250V/50 Гц. Если требуется 110 В переменного тока, пожалуйста, укажите при оформлении заказа. 4) Другие: HY-C80-Y1 источник питания имеет набор защитных переключателей, он может быть в серии реле воды, переключатель вентилятора, открыть защиту оболочки. эта функция закрыта, когда блок питания покинет завод. если вам это нужно, вы должны открыть его во-первых.

4. Осторожно!

1. Система водяного охлаждения должна работать правильно при включении лазерного устройства. 2. Цепь высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства, соответственно.) 3. следует обратить внимание, чтобы избежать электрического удара после выключения источника питания. (требования безопасности изоляции должны быть 60кв между терминалом выхода и "G") 4. хорошо заземленная трехполюсная розетка должна использоваться для подачи питания для HY-C80-Y1 питания. Корпус должен быть хорошо заземлен, чтобы избежать удара электрическим током.
