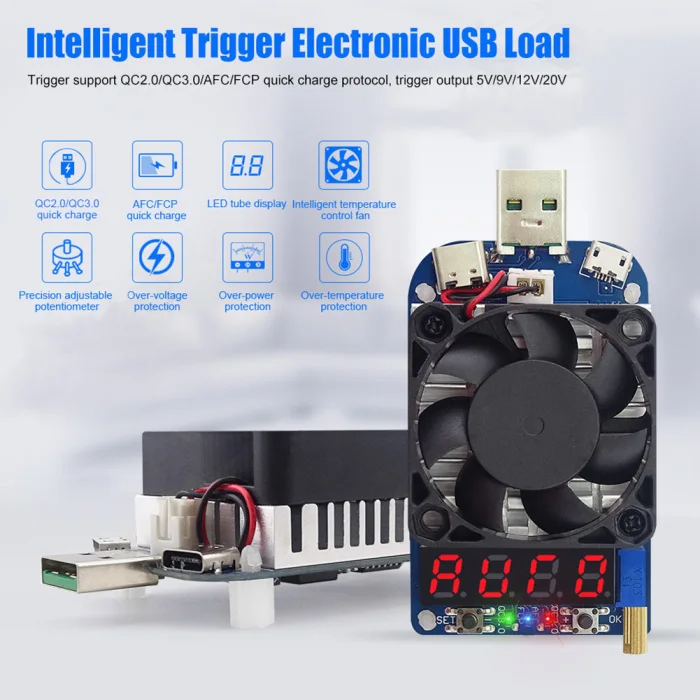

QC2.0 QC3.0 Электронный USB нагрузочный резистор триггер разряда Тест батареи регулируемое напряжение тока PUO88

QC2.0 QC3.0 Электронный USB нагрузочный резистор триггер разряда Тест батареи регулируемое напряжение тока PUO88

Технические характеристики:
Модель продукта: HD25/HD35
Номинальное рабочее напряжение DC4-25.0V
Максимальная мощность разрядки: 25 Вт/35 Вт
Номинальный рабочий ток: 0,25-A/A (когда вентилятор не работает, Отрегулируйте ток от 0,05 A)
Скорость вентилятора: Интеллектуальный вентилятор с масляным подшипником, скорость 5800±10% об/мин (HD25); интеллектуальный вентилятор с гидравлическим подшипником, скорость 8000±10% об/мин (HD35)
Быстрая зарядка режим запуска: QC2.0 5 V 9 V 12 V 20 V, QC3.0, FCP, AFC9V
Точность постоянного тока: ± (2% + 3 цифры)
Точность постоянного напряжения: ± (2% + 3 цифры)
Метод отгрузки тепла: Интеллектуальный вентилятор с контролем температуры + полностью алюминиевый вентилятор
Рабочая температура:-10-40 degC
Регулируемый потенциометр: прецизионный многоконтурный регулируемый потенциометр
Дисплей режим: 4 цифры светодиодный трубки
Порт расширения: порт Micro USB, порт type-C

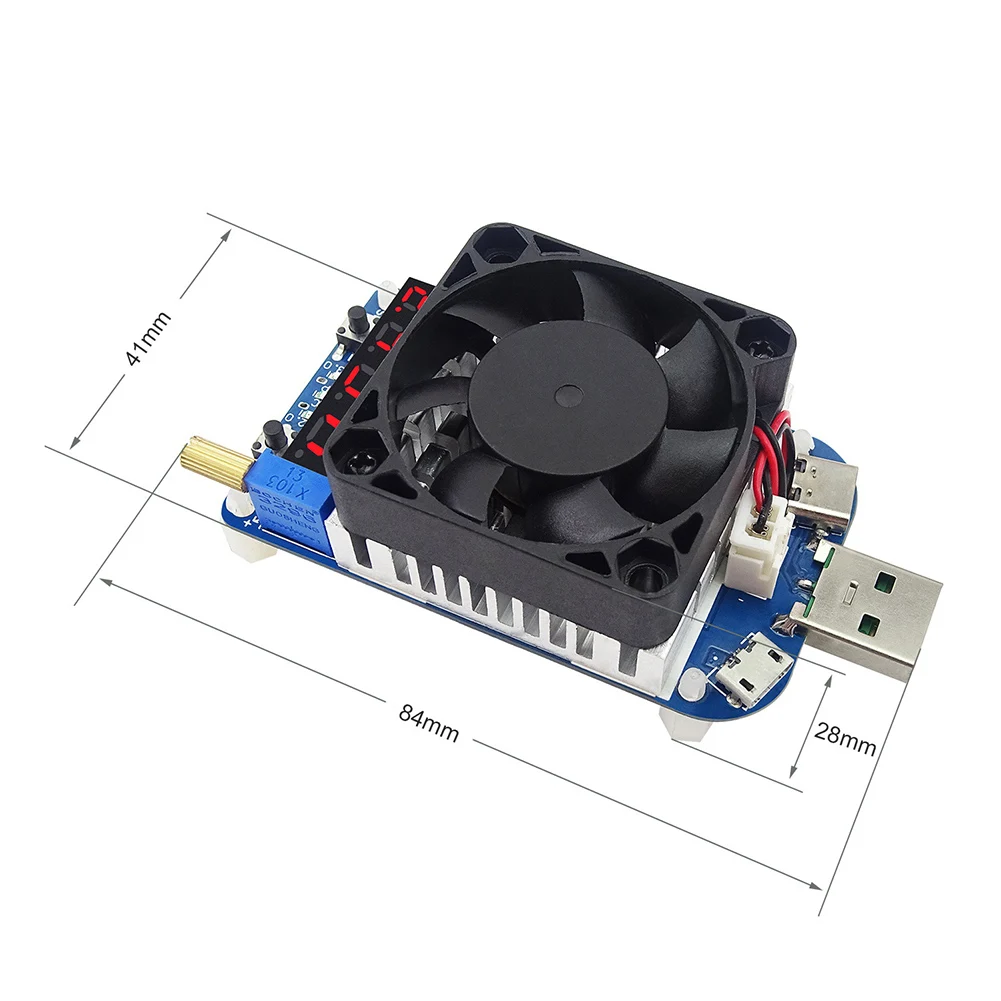

Размер продукта: 84x41x28 мм
Предложения по применению: зарядное устройство, блок питания и другие производители устройств хотят длительный разряд или пакетный тест на старение продуктов, пожалуйста, выберите HD35 (HD25 не применимо)
Функции:
1. Функция нагрузки/функция защиты/ОВП Защита от перенапряжения:
25 в-30 в Защита от перенапряжения, он будет постоянно поврежден после более 30 В; После защиты от перенапряжения, выход будет автоматически отключен, и цифровая трубка будет отображать OVP.
OTP защита от перегрева: температура нагрузки больше 80 degC, выход автоматически отключается, и цифровая трубка отображает OTP.
OPP защита от мощности: мощность более 25 Вт или 35 Вт, автоматическое отключение выхода, цифровой дисплей трубки OPP
Установите нагрузку для возврата к нормальной работе вручную или автоматически после выпуска условия защиты. Проверьте значение напряжения нагрузки, значение тока и мощность.
2. Интеллектуальный вентилятор контроля температуры:
Вентилятор запускается автоматически, когда Потребляемая мощность превышает 10 Вт или температура нагрузки больше 40 °C.
Прецизионный многооборотный регулируемый потенциометр может точно отрегулировать ток до 0.01A, и это не повредит блок питания из-за чрезмерной погрешности тока, вызванной ручной ошибкой.
Свободно Установите мощность нагрузки на состояние для включения или выключения.
3.Функция триггера/Чита функция триггера:
Зарядное устройство может быть QC2.0, QC3.0, huawei FCP, samsung AFC 9 V и несколько режимов быстрой зарядки для запуска обмана.
4.Функция обнаружения быстрой зарядки:
Используйте автоматический режим для определения поддержки зарядного устройства в режиме быстрой зарядки.
5.Функция автоматического запуска питания:

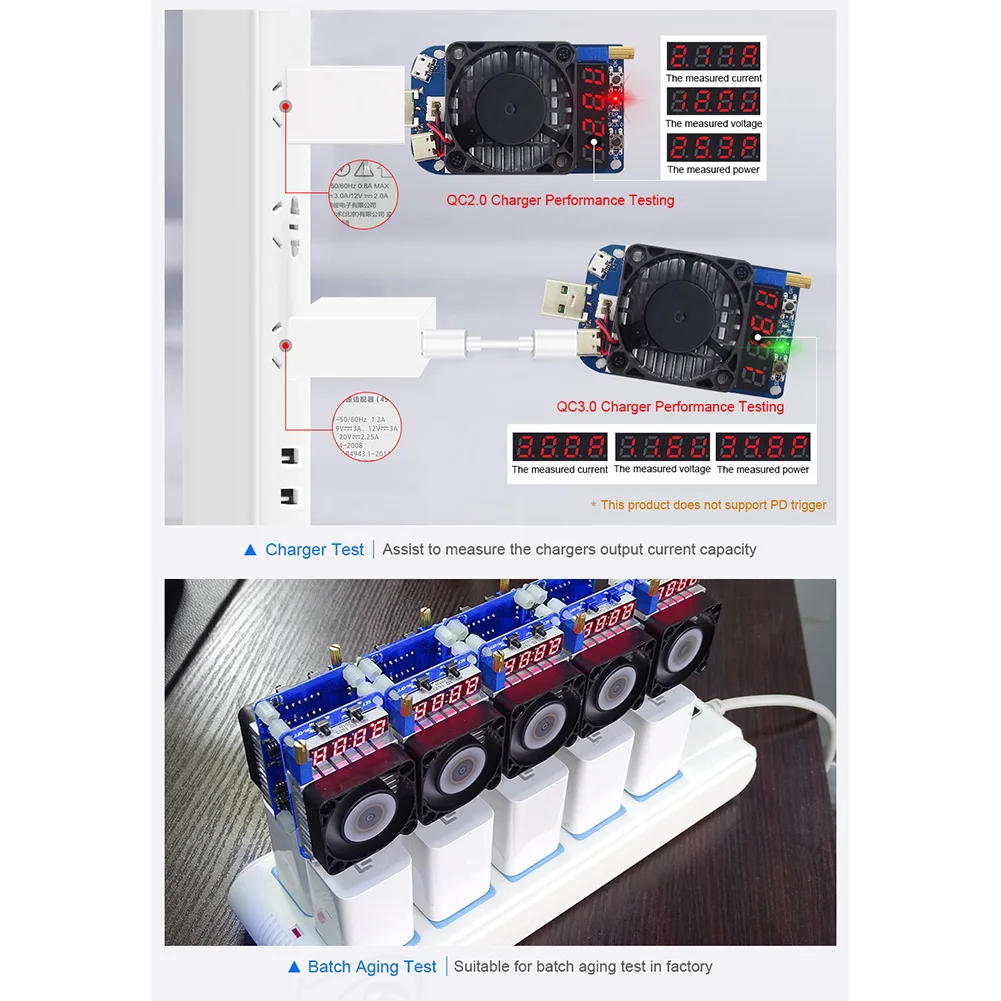

Включение питания автоматически запускает быструю зарядку и автоматически включает нагрузку, которая подходит для пакетного тестирования стареющих зарядных устройств.
Руководство по эксплуатации
1. Мощность функции нагрузки на нагрузку в диапазоне 4-25,0 в (Примечание: входная полярность не может быть изменена, в противном случае она будет постоянно повреждена и не может быть отремонтирована). Цифровая трубка нагрузки мигает, чтобы напоминать значение настройки тока. Коротко нажмите кнопку «ОК», чтобы начать загрузку.
2. Отрегулируйте выходной ток. Поверните потенциометр для регулировки тока. Поверните часы по часовой стрелке для увеличения объема данных. Против часовой стрелки, против часовой стрелки может быть точным до 0,01 А.
3. Отрегулируйте статус дисплея цифровой трубки. Нажмите кнопку «SET», чтобы переключить статус отображения цифровой трубки. Выходные данные отображаются по умолчанию. Нажмите кнопку SET, чтобы выбрать текущий ток: *. ** A; сила тока: **. * P; Ток Напряжение **. * V отображается циклически.
4. Поверните выходную нагрузку или выключите Коротко нажмите кнопку "OK", чтобы включить или выключить выходную нагрузку.
Установите статус нагрузки при включении питания (открыть или закрыть выход, заводское состояние по умолчанию выключено) нажмите и удерживайте кнопку «ок», чтобы свободно установить статус загрузки.
5. Нажмите и удерживайте кнопку «ОК». Если цифровая трубка отображает «-ON», как показано на рисунке, нагрузка автоматически откроет выход при включении следующего питания; если вы долго нажимаете кнопку «ОК», цифровая трубка отображает «-OFF», затем при включении питания, Цифровая трубка загрузки будет мигать, чтобы напоминать текущее значение, когда питание было выключено. Коротко нажмите кнопку «OK», чтобы открыть выход (эта настройка относится к автоматической настройке триггера).
6. Установите нагрузку для восстановления режима восстановления в защищенном состоянии. Нажмите и удерживайте кнопку «SET», чтобы отрегулировать Режим восстановления после защиты от нагрузки. Нажмите и удерживайте кнопку «установить». Если цифровая трубка отображает «-ON», нагрузка автоматически восстановит нормальную работу после того, как состояние защиты будет выпущено в состоянии защиты; долго нажмите кнопку «SET», если цифровая трубка отображает «-OFF», после того, как состояние защиты будет отпущено, цифровая трубка все еще отображает статус защиты. Коротко нажмите кнопку «ОК», чтобы мигать, чтобы напоминать о токе настройки, затем нажмите кнопку «ОК», чтобы начать нормальную работу.
Примечание: Пожалуйста, внимательно проверьте Номинальный выходной ток зарядного устройства. Общий ток зарядного устройства, как правило, небольшой. Пожалуйста, будьте осторожны, чтобы не превышать номинальное значение при использовании нагрузки.
