QIACHIP 433 МГц RF Беспроводной RF реле 2CH 6V 24V приемо-Умный дом модуль автоматического включения света 86 стены Панель дистанционного Управление переключатель 10A

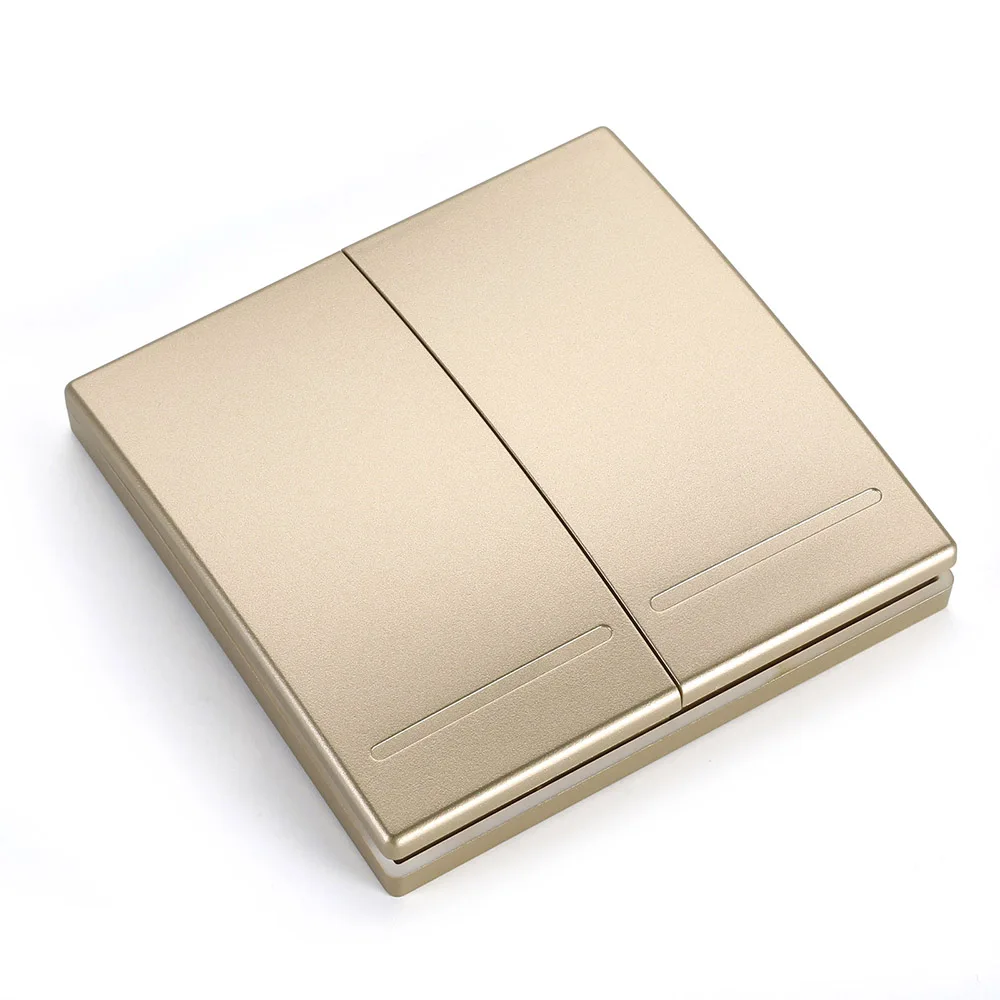

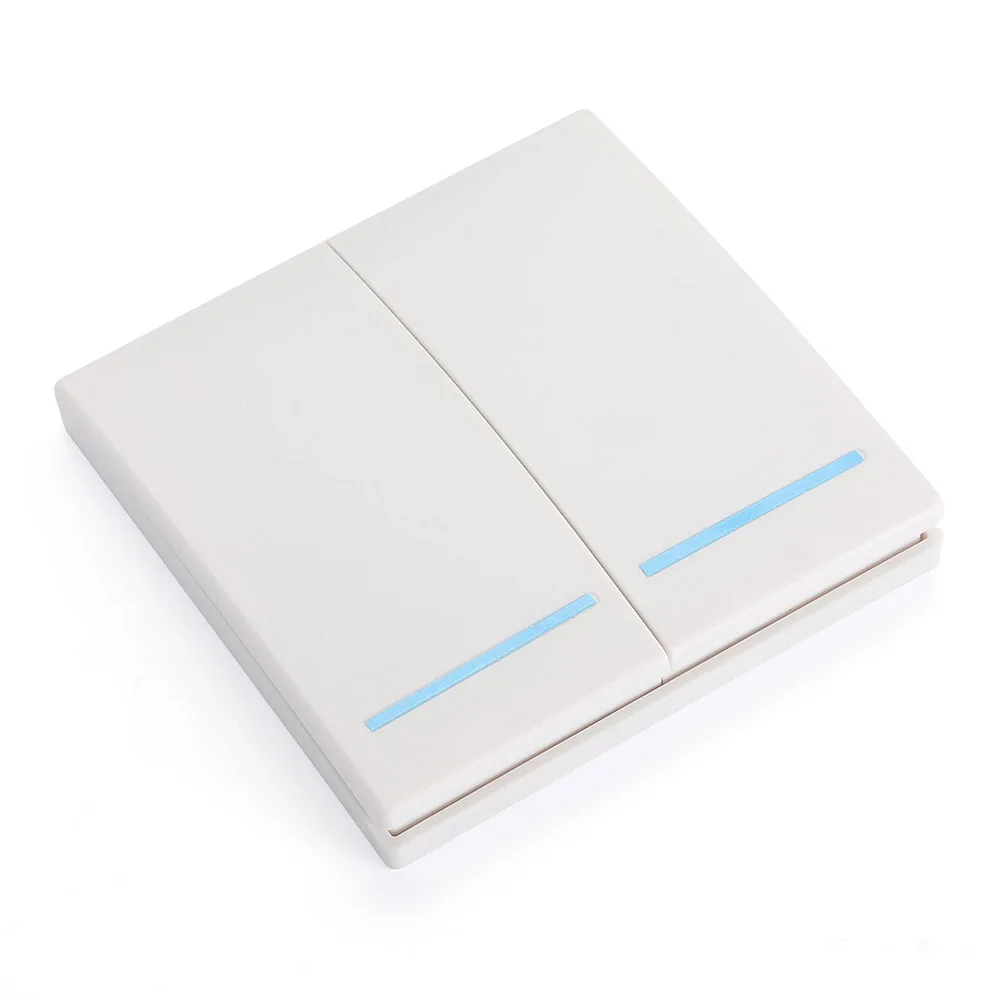

Настенный Панель передатчик:

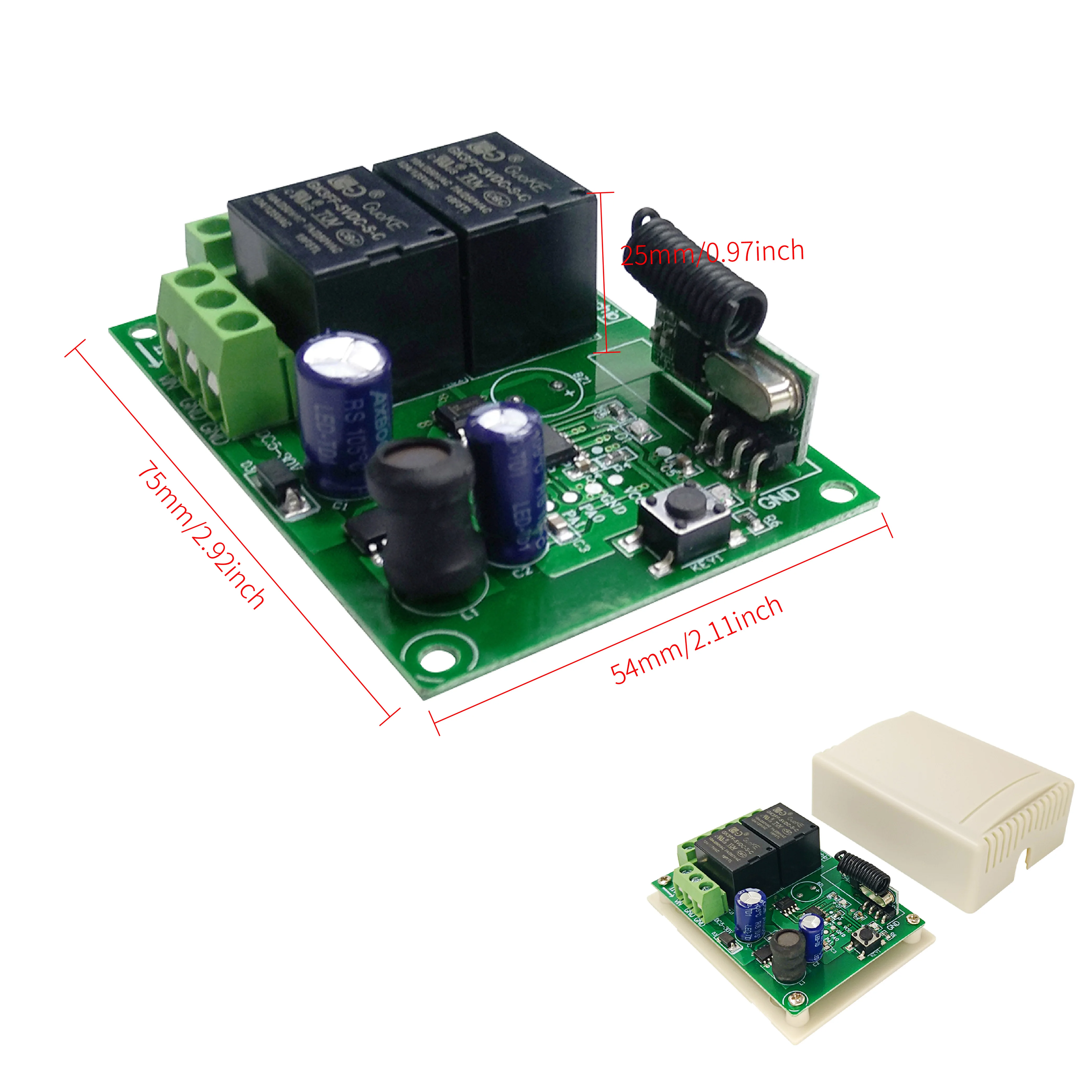

Партномер: QC-WP01433-2Партномер: QC-WP02433-2Партномер: QC-WP03433-2Партномер: QC-WP04433-2Партномер: QC-WP05433-2Рабочая частота: 433 МГцМодель батареи: CR2032 (посылка в комплект не входит)Размеры: 86 мм x 86 мм x 13 ммРасстояние: Крытый (20 метров) Открытый (80 метров)Технические данные приемника:Входная мощность: 85-250 В переменного токаТок в режиме ожидания: <5 мАЧастота RF: 433 МГцРежим работы RF: супергетеродинныйЧувствительность приема:> 97dbmРасстояние передачи: 20-50 м (открытое пространство)Режим декодирования: декодирование программного обеспечения MCUВнешнее хранилище: 20 штукПоддержка удаленного типа: код обучения 1527 кодРежим работы: Мгновенный, тумблер, фиксацияРазмеры печатной платы: 53,8*31,2 мм

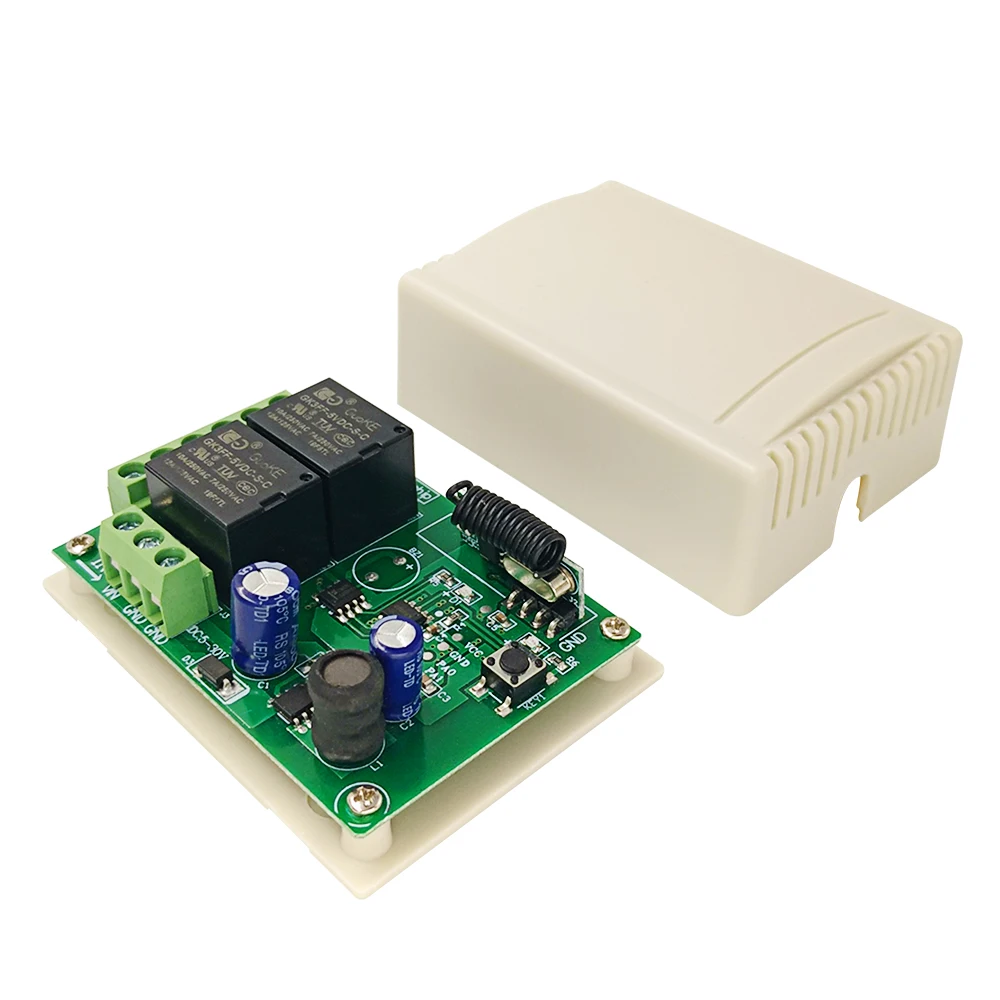

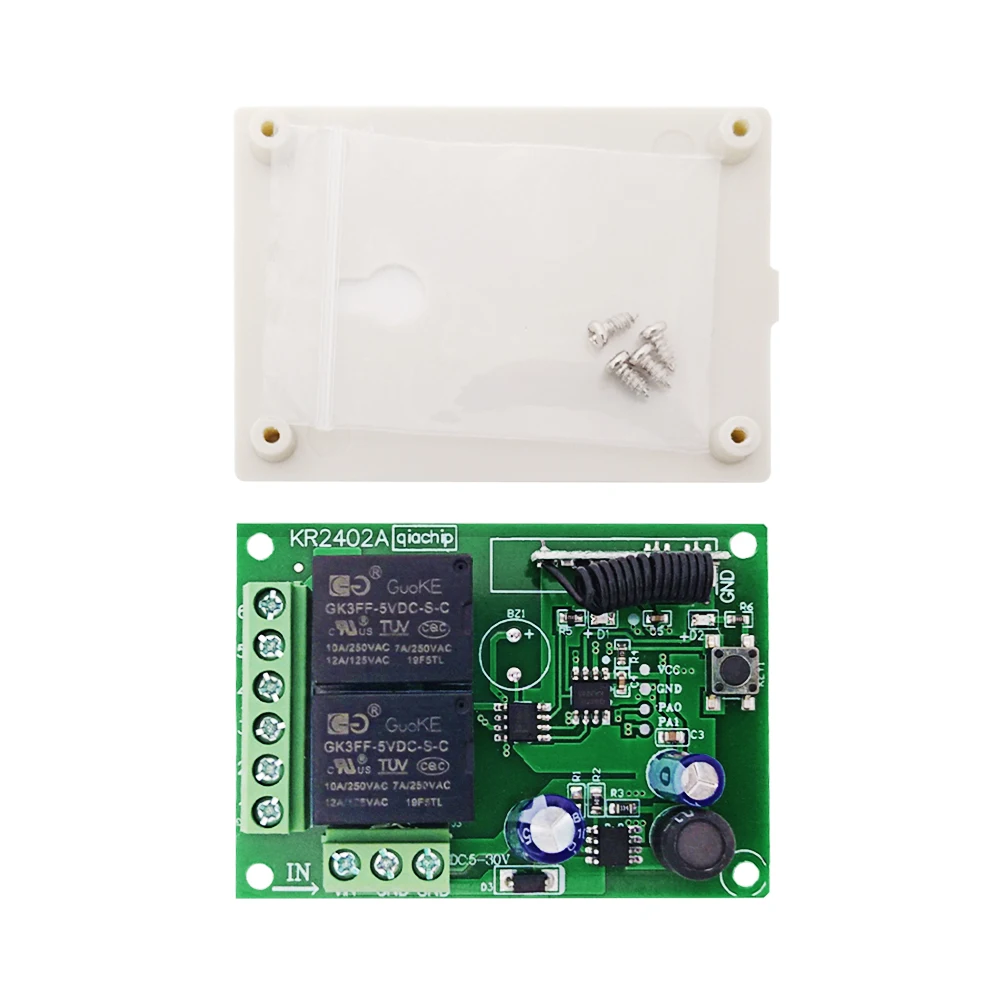

Технические данные приемника:

Партномер: KR2402A-4Входное напряжение: 6 V-30 VРабочий ток: 10AМаксимальная нагрузка: 300 Вт x 2Частота: 433 МГцПоддержка формата кодирования: EV1527Метод проводки: NC COM NOРежим работы: Настройка кнопкой, пробежка, самофиксация, блокировка

Примечание: различные варианты включают различные упаковки

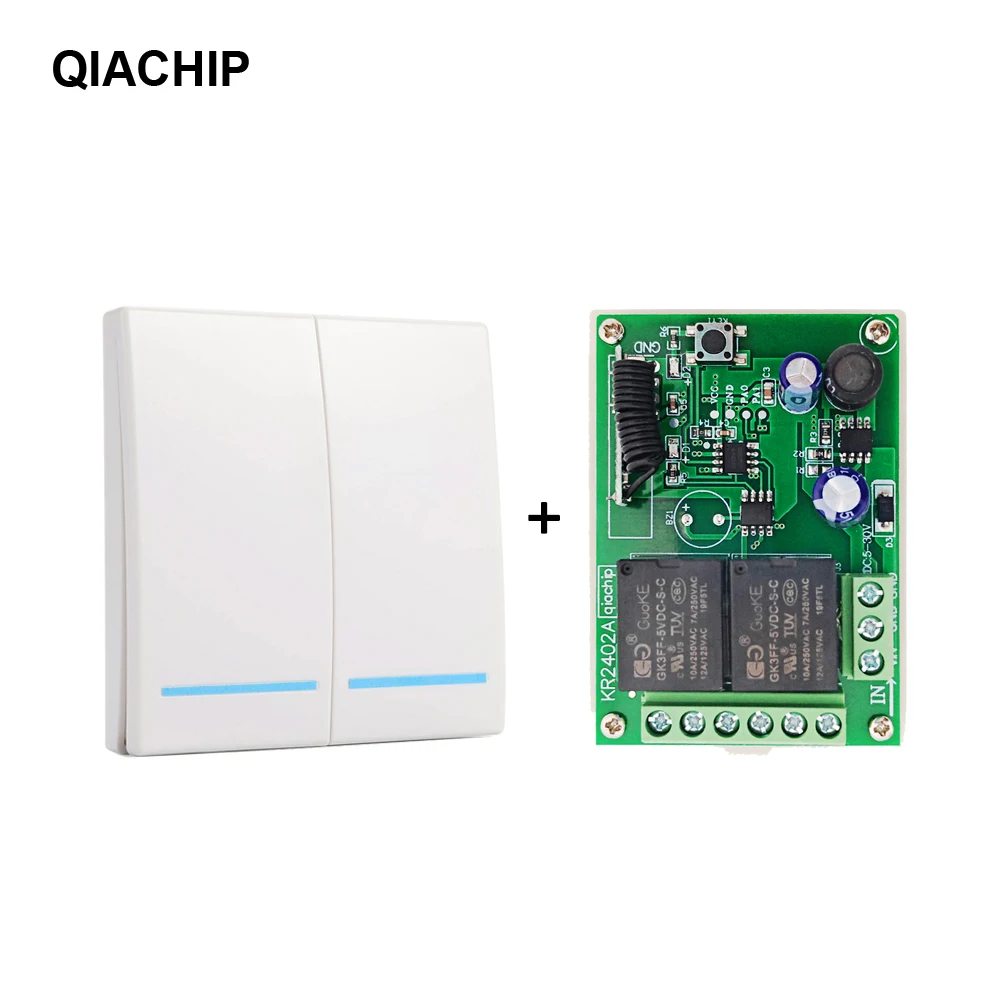

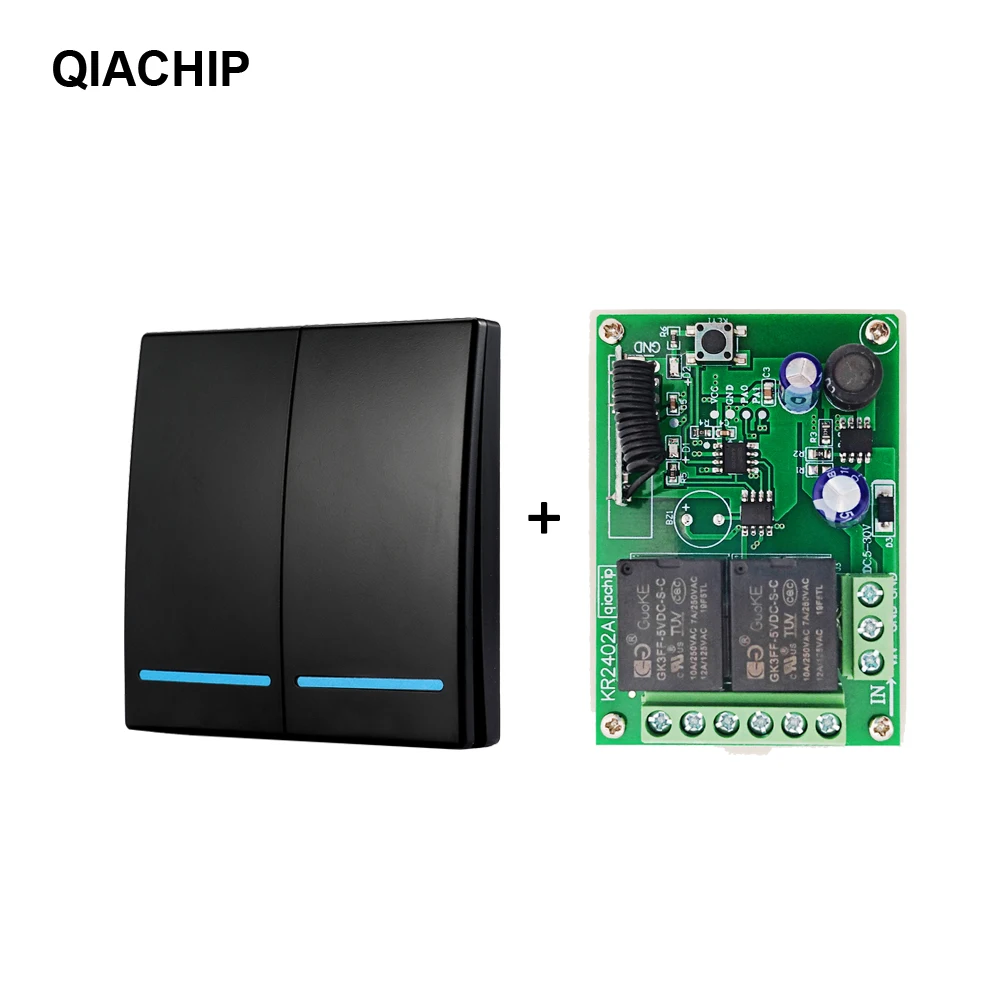

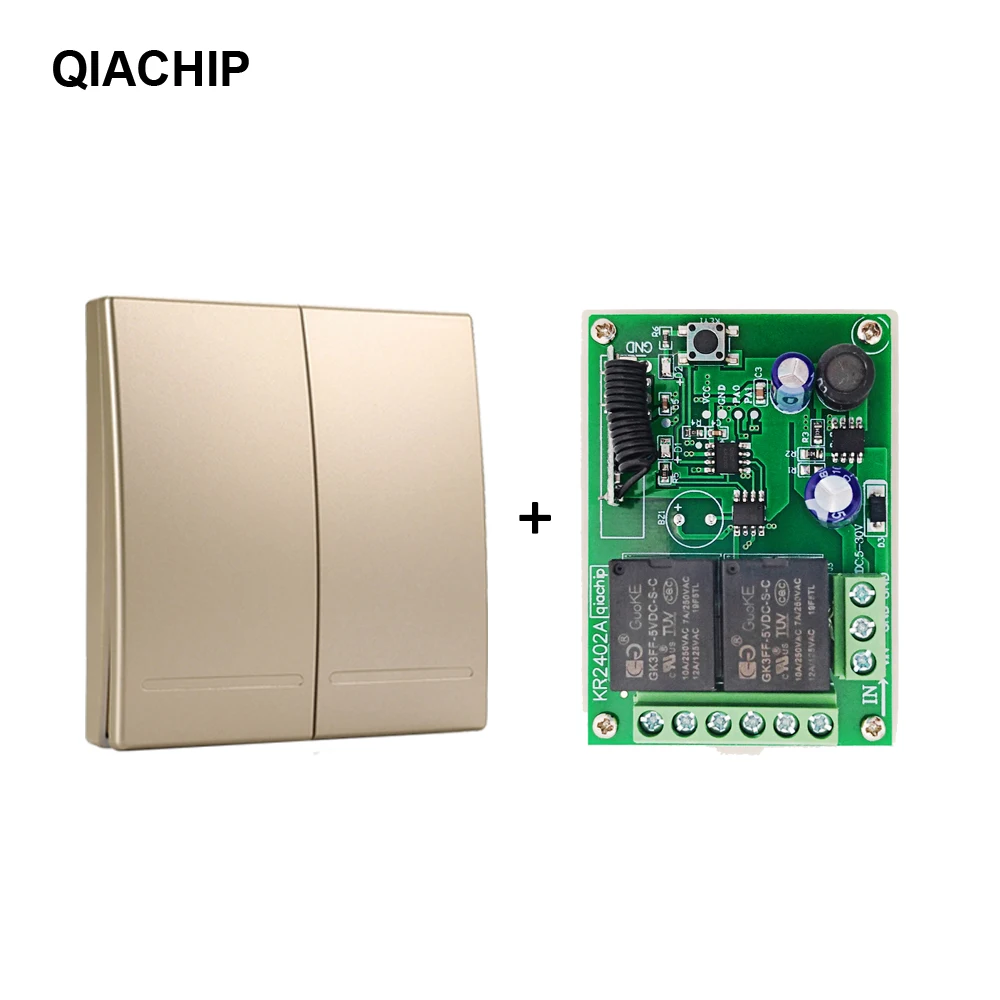

Посылка 1:

1 * QC-WP01433-2 пульт дистанционного управления (без батареи)1 * KR2402A-4 модуль приемника (включая корпус)

Посылка список 2:

1 * QC-WP02433-2 пульт дистанционного управления (без батареи)1 * KR2402A-4 модуль приемника (включая корпус)

Посылка 3 мм Толщина:

1 * QC-WP03433-2 пульт дистанционного управления (без батареи)1 * KR2402A-4 модуль приемника (включая корпус)

Посылка список 4:

1 * QC-WP04433-2 пульт дистанционного управления (без батареи)1 * KR2402A-4 модуль приемника (включая корпус)

Посылка список 5:

1 * QC-WP05433-2 пульт дистанционного управления (без батареи)1 * KR2402A-4 модуль приемника (включая корпус)

Посылка список 6:

1 * KR2402A-4 модуль приемника (включая корпус)

Инструкции по уходу за изделием

Первый шаг: Очистите память приемникаНажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.После очистки кода, весь пульт больше не может работать.Шаг второй: пульт дистанционного управления и приемникДважды нажмите клавишу обучения на приемнике, она переходит в режим переключения.Подождите немного, светодиодный индикатор включится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторватьсяОбучение успешно.

О Рабочий режим:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.Фиксация: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле разъединяется.

Изучение кода :( мгновенный)

Нажмите клавишу обучения на приемнике один раз, он переходит в режим мгновенной настройки.Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.

Обучение коду: (переключение)

Дважды нажмите клавишу обучения на приемнике, она переходит в режим переключения.Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.

Обучение коду :( фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучения для включения, второй раз обучения для выключения.Например: Кнопка A = вкл., кнопка B = ВЫКЛ.Нажмите клавишу обучения на приемнике тройное время, он переходит в режим блокировки.Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем оторвется.Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B. Светодиодный фонарик 5 разЧерез 3 секунды светодиодный индикатор снова включится, успешно учится.A = вкл., B = ВЫКЛ.
