QL800H промышленный видео символ Графический модуль укладчика Crosshair, прямоугольный, Круглый, угловой

Описание продукта:

Ключевые слова: видео характер наложения, видео графики наложение, данных датчика верхний слой; Видео измерительный прибор, промышленная видео микроскоп, промышленная камера, камера, заготовки измерения; параллелизм, перпендикулярности, наклон, расстояние, длина, угол, половина Диаметр измерения

Отображение на экране (OSD), также известный как отображение на экране,-это устройство, которое могут накладываться на китайском и английском языках персонажей и графической информации в композитный видеосигнал.
QL800H добавляет различные общие графики для быстрого рисунок на основе QL800A универсальный характер наложения. В том числе: Поперечная линия, рисунок, рисунок линии (в том числе прямая линия и косая линия), круг, прямоугольник, угловая линия; эти базовые графика может быть произвольно смешанные и поперечная линия, круг, прямоугольник, угловая линия можно отрегулировать самостоятельно и динамично весь Графический можно перемещать по экрану. Он может измерять расстояние и длину двумя точками; измерения угла, радиус, диаметр, что это действительно плоский экран, параллелизм, перпендикулярности, наклон, разных положений измерения Концентричность и повторяет естественные формы, площадь, высота, и глубину. С использованием расширенного видео экран можно добиться высокой точности измерения выше на уровне микронов, и могут быть установлены для отображения данных измерений в режиме реального времени. Обеспечить RS485, RS232 интерфейс, может достичь вторичного развития, наложенные внешние данные, такие как датчики.
QL800H имеет широкий спектр применения: включая видео наблюдения, геолого-геологические морской авиации, беспилотные летательные аппараты, инженерное сооружение, шахт, тоннелей, дорожных мостах, общественная безопасность, пожаротушение, промышленный копирования, станок с ЧПУ сверлильные станки, сверление и позиционирования, Промышленный контроль, в стиле милитари, которые были направлены видео оптические приборы Видео медицинские инструменты, модель автомобиля роботы, вспомогательная парковка систем, разъем стопы это действительно плоский экран Обнаружение и pin коррекция, микро-сварки дисплей системы позиционирования, магнитная головка производственная линия установки и позиционирования инструкции, подводные камеры, скважинного контроля; Измерьте диаметр, длина, угол, расположение отверстий различных металлических изделий, прошедших обработку, штемпелюя части, Пластиковые детали и т. д.; измерить геометрических параметров различных инструментов, пресс-форм и измерительный инструмент; размер отверстия и мест и т. д.

Особенности

· Он может подстраиваться под широкий экран (16: 9) и узкий экран (4: 3) форматов для того, чтобы избежать геометрические искажения символов или графической накладывается на различных спецификаций экраны дисплея.
Широкий экран по горизонтали точечно-матричный байт 120 байт или 960 точечно-матричный; узкий экран горизонтальный точечно-матричный байт 92 байт или 736 точечно-матричный;
Есть 544 эффективное отображение линий в вертикальном направлении.
Встроенный 19 видов графики, в том числе с рисунками крестов и линий, круги, прямоугольники, угол линии и их различные сочетания, а также может регулироваться независимо и регулировать динамично, и отслеживание в реальном времени через дисплей и Измеряемые параметры.
· Горизонтальном положении Установка основана на байт или точечно-матричный, горизонтальном и вертикальном направлении на основе сканирования линии. Это обеспечивает точное позиционирование положение дисплея, таким образом, слово, расстояние и межстрочный интервал может быть скорректирована в произвольном порядке.
· Встроенный 16X16, 24X24, 32X32, 48X48, 64X64 шрифтов. 24X24 является основной шрифт, включая все на китайском и английском языках героев GB2312 (нажмите, чтобы скачать Таблица кодов), общая
8192.
· Героев различные шрифты могут быть смешаны и отображаться. Может автоматически распознавать половина-широкая или полная ширина персонажей, чтобы достичь разумного дисплей механизм.
· Для 16X16 символов, каждая линия может отображать не менее 80 персонажей; 24X24 символов, каждая линия может отображать не менее 60 символов половинной ширины и 40 китайских символов полной ширины.
· Character графики яркость плавно регулируется от 50 до 155. Характером графика может быть установлена с или без инсульта.
· Вы можете установить яркость характер фон видео, чтобы подчеркнуть символов.
· Накладки может быть заполнен или одобрен байт или путем сканирования линии.
· Встроенный в режиме реального времени, будильник, 5 различных режимах отображения.
· Встроенный генератор видеосигнала, в тех случаях, когда внешние видеосигнал потерян, он может автоматически переключается на внутренняя Синхронизация сигнала для того, чтобы обеспечить накладывается сигнал не теряется.
· Приспособиться к PAL и NTSC стандартному определению аналоговые форматы видео.
· Связь последовательный порт: 1 RS232 или RS485 или ttl интерфейс в качестве стандарта, 1 расширяемый RS485 или ttl интерфейс (по заказу клиента).
· Предоставить несколько модулей для подключения через RS485 сети, код адреса каждого модуль может быть модифицирован (по заводским настройкам по умолчанию, код адреса 0), и пользователи могут воплотить по требованию или трансляции передачи.
· Скорость передачи данных последовательного порта могут быть установлены от 1200 до 115200bps. По умолчанию является 9600bps.
+ 5 V DC источник питания, позвольте 5% вследствие измерений вручную.
Цифровой уровень совместим с + 5 В и 3 в.
· QL800H форм-фактор шпильки полностью соответствуют QL800A продукты.
· Бесплатный компьютер-сбоку тестовый инструмент программного обеспечения, вы можете проверить различные функции этот товар продается без какого-либо программирования.

Изображение продукта

Модуль расширения, штыревая панель Описание

Тесты настройка программного обеспечения интерфейс компьютера

Частичное Графический ссылка

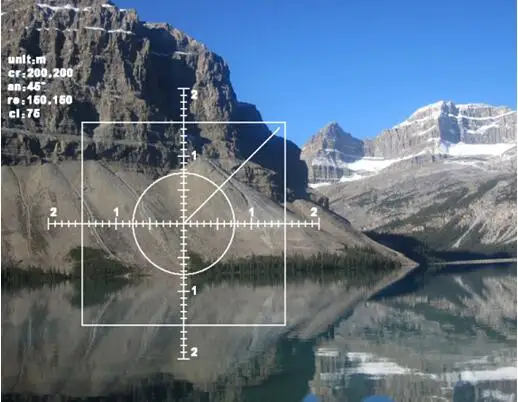

С рисунками крестов и линий, круги или прямоугольной формы, и угол наклона линии можно самостоятельно расширить, вниз, влево и вправо, динамично регулировать и весь Графический можно перемещать по экрану. С левой стороны находится в режиме реального времени данных:
Единица измерения-сантиметр М означает, что измеренные данные блок метр
Cr: 200200 означаетполовина горизонтальной линии Креста 200 м и около половины вертикальная линия 200 м
An-45 (под углом 45 градусов
Re: 150150 означает, что половина ширины прямоугольника 150 м и полуоткрытые тапочки из материала на высоты 150 м
ДИ: 75 означает, что радиус круга 75 м.
Примечание: длина Угловая линия равен половине Крест линии X line (общая длина горизонтальной линии).
