Описание
R307Fingerprint модуль оптическим датчиком отпечатков пальцев, высокая скорость spprocessor, высокопроизводительный алгоритм сравнения отпечатков пальцев, большой емкости flashhardware и программного обеспечения компонентов, таких как чипы, стабильная производительность, простая структура, имеетЗапись отпечатков пальцев, обработка изображений, сравнение отпечатков пальцев, поиск и хранение шаблоновДругое функции
Коллекция отпечатков пальцев с темным фоном, светильник, красный, синий, зеленый, белый светильник и т. Д.
Список доставки: один модуль отпечатков пальцев, подключение короткой линии 。
Продукт Особенности:
① Идеальная Функция: Полная коллекция отпечатков пальцев независимо, регистрация отпечатков пальцев, сравнение отпечатков пальцев (1:1) и функция поиска отпечатков пальцев (1: N).
① Маленький размер: маленький размер продукта, без внешней платы algoritmdspchip, был интегрирован, прост в установке, меньше неисправностей.
♦ Ультра низкое энергопотребление: общее энергопотребление продукта чрезвычайно низкое, подходит для низких требований к мощности.
① Сильная Антистатическая способность: обладает сильной антистатической способностью, антистатический индекс reached15kvbove.
♦ Разработка приложений проста: разработчики могут следовать предоставленным инструкциям по контролю, разработка продуктов для самостоятельного распознавания отпечатков пальцев, нет необходимости иметь профессиональные знания по идентификации отпечатков пальцев.
♦ Уровень безопасности регулируется: подходит для различных приложений, уровень безопасности может быть скорректирован с помощью пользовательских настроек.
♦ Пальчиковый сенсорный сигнал, низкий уровень эффективности, Резервный ток индукционной цепи чрезвычайно низкий, Below5uA.
R307краткое описание модуля отпечатков пальцев:
1. Емкость отпечатков пальцев:
R307Fingerprint модуль емкость для хранения1000 Золото。
2. Описание интерфейса:
R307On модуль отпечатков пальцевВ одно и то же timeRS232AndUSB2.0, Двойной интерфейсОбщаться с внешним мире;Интерфейс USB2.0 может подключаться к компьютеру; RS232Interface isTTLLevel,По умолчаниюСкорость передачи данных is57600, Изменения могут быть сделаны, пожалуйста, обратитесь к Протоколу связи;Может быть с одним микрокомпьютером,К примеруРука, DSPConnect к устройствам с последовательным портом, 3,3 V 5 государства принадлежит MCU может быть напрямую подключены 。 преобразования уровня необходим для подключения к компьютеру, Обратите, пожалуйста, внимание на уровне преобразования,ПримерSuchMAX232Circuit 。
3. Обнаружение модулей
Отпечатков пальцевПосле того, как модуль включен, окно сбора отпечатков пальцев будет мигать, означает, что самопроверка является нормальной, если не мигает, пожалуйста, проверьте блок питания тщательно, стоит ли обратить вспять, неправильное соединение, и т. д. 。ОбычныйЧип немного нагревается при работе, это-Это нормальное явление, ужеПосле строгих испытаний, Вы можете быть уверены вПрименение。
Технические параметры:
Мощность напряжение питающей сети:Постоянный ток 4,2 ~ 6,0 В
Мощность Потребляемый ток:
Рабочий ток: 50 мА (стандартное значение)
Максимальный ток: 80mA
Время ввода отпечатков пальцев:<0,3 секунд
Площадь окна:14╳18 мм
В комплекте:
Метод сравнения (1:1)
Метод поиска (1: N)
Особенности Файл:256 байт
Файл шаблона:512 байт
Емкость для хранения:1000 Золото
Уровень безопасности:Уровень 5 (от низкого до высокого: 1, 2, 3, 4, 5)
Скорость Ложного распознавания (FAR):<0.001%
Процент отклонения (FRR):<1.0%
Время поиска:<1,0 секунд (1: 1000 время, среднее значение)
Верхний компьютерный интерфейс:UART \ USB1.1
Скорость передачи данных (UART):(9600╳N) bpsAmong themN = 1 ~ 12 (значение по умолчанию = 6, что is57600bps)
Рабочая среда:
Температура градусов:-20℃-+ 40℃
Относительная влажность: 40% RH-85 % относительной влажности (без конденсации)
Среда хранения:
Температура градусов:-40℃-+ 85℃
Относительная влажность: <85% H (без конденсации)
Подходит для блокировки отпечатков пальцев, защиты от отпечатков пальцев и других случаев.

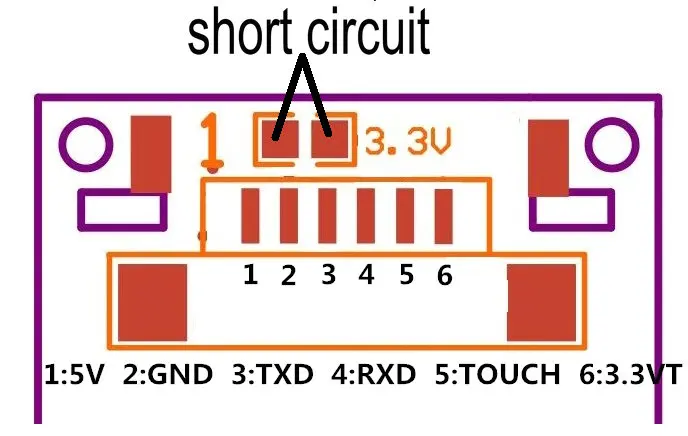

Схема отпечатка пальца печатная плата модуля:
Если используется DC3.3V блок питания, как показано на следующем рисунке, вы можете короткое замыкание, но будьте осторожны, если блок питания неправильный, модуль сгорел немедленно!
Карта Размера модуля отпечатков пальцев:
Если вам нужно установить кронштейн, пожалуйста, нажмите на ссылку ниже:
Https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-11287853667.31.FwY8b4&id=523916335298
Примечание: 1. Цена не включает налог, не торгуйтесь за небольшую сумму покупки. 100 цены выше Тайваня продаются отдельно.
2. Упаковка: детали промышленной упаковки
3. Поскольку этот продукт является составной частью, вам необходимо иметь некоторую профессиональную базу при разработке, не предоставляет базовую техническую поддержку;Есть проблемы с качеством, которые могут быть обменены, не могут вернутьДля применения в масштабе данного продукта, техническая поддержка непосредственно предоставляется производителем.
4. так как модуль отпечатков пальцев является составной частью, его интерфейс не имеет цепи защиты., не допускайте ошибки при проводке и питании, в противном случае, не гарантированно сгорит главный чип, студентам и друзьям следует обратить особое внимание на покупку.
5. Я не понимаю технологии, не в состоянии обеспечить продуманную техническую поддержку, друзья-ученики, пожалуйста, приобретайте внимательно,Покупатели, которые имеют высокие требования к обслуживанию, пожалуйста, свяжитесь с нами.
