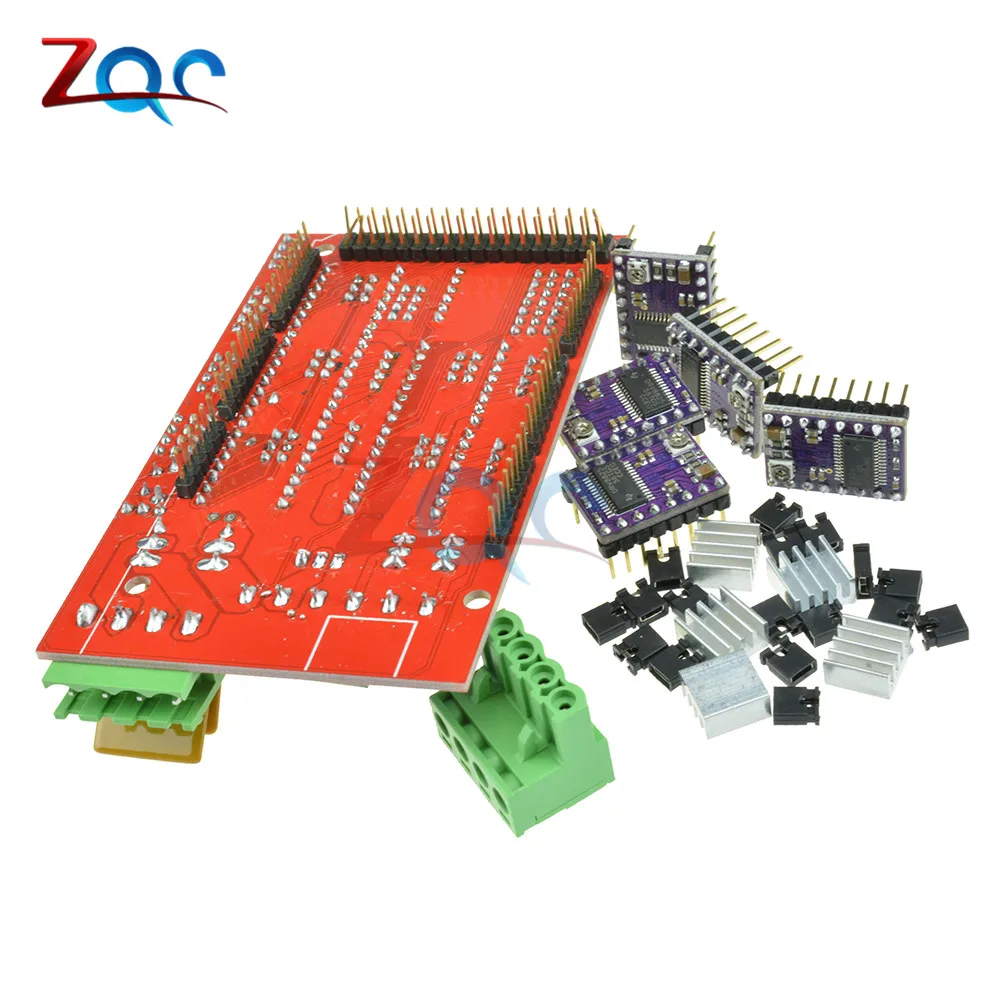

RAMPS 1,4 3d принтер плата контроллера+ 5 шт. 3d принтер DRV8825 модуль драйвера StepStick для Arduino

Плата RAMPS 1,4 предназначена для установки всей электроники, необходимой для RepRap в одной небольшой упаковке для низкой стоимости. RAMPS интерфейсы Arduino Mega с мощной платформой Arduino MEGA и имеет много места для расширения. Модульная конструкция включает в себя Шаговые драйверы и электронику управления Экструдером на Arduino мега-щит для легкого обслуживания, Замены деталей, обновления и расширения. Кроме того, в систему можно добавить несколько Расширительных плат Arduino, пока основная плата пандусов находится в верхней части стека.

Носитель шагового двигателя DRV8825 представляет собой разделительную доску для драйвера микрошагового двигателя TI DRV8825, биполярный шаговый двигатель. Модуль имеет pinout и интерфейс, который почти идентична наших A4988 Драйвер шагового двигателя носителей, таким образом, его можно использовать в качестве подставки для более высокопроизводительных заменой для тех, кто доски во многих областях применения.

DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки и перегрева и шестью микрошаговыми разрешениями (до 1/32-ступеней). Он работает от 8,2-45 В и может доставить до примерно 1,5 а в фазу без теплоотвода или форсированного воздушного потока (номинальная до 2,2 а на катушку с достаточным дополнительным охлаждением).

Особенности:

1. простой интерфейс управления шагом и направлением

3. может работать напрямую с системами 3,3 В и 5 В

4. перетемпературное тепловое выключение, Перегрузка по току и блокировка под напряжением

5. Защита от короткого замыкания и короткой нагрузки

6. 4-секционный измельчитель для специй, 2 унций медная печатная плата для Повышенная устойчивость к воздействию высоких рассеивания

7. Открытый solderable заземление колодки под драйвером IC на нижней части PCB

8. Размер модуля, разводки выводов, а также интерфейс совпадают с нашей A4988 Драйвер шагового двигателя перевозчиков в большинстве случаев

(См. нижнюю часть этой страницы для получения дополнительной информации)

9. регулируемый ток управления позволяет установить максимальный ток выхода с потенциометром,

Что позволяет использовать напряжение выше номинального напряжения шагового двигателя для достижения более высоких ступенчатых скоростей

10. Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада

(Быстрое разложение или медленное разложение)

11. 45 V Максимальное напряжение питания

12. Встроенный регулятор (не требуется внешнего логического напряжения)
