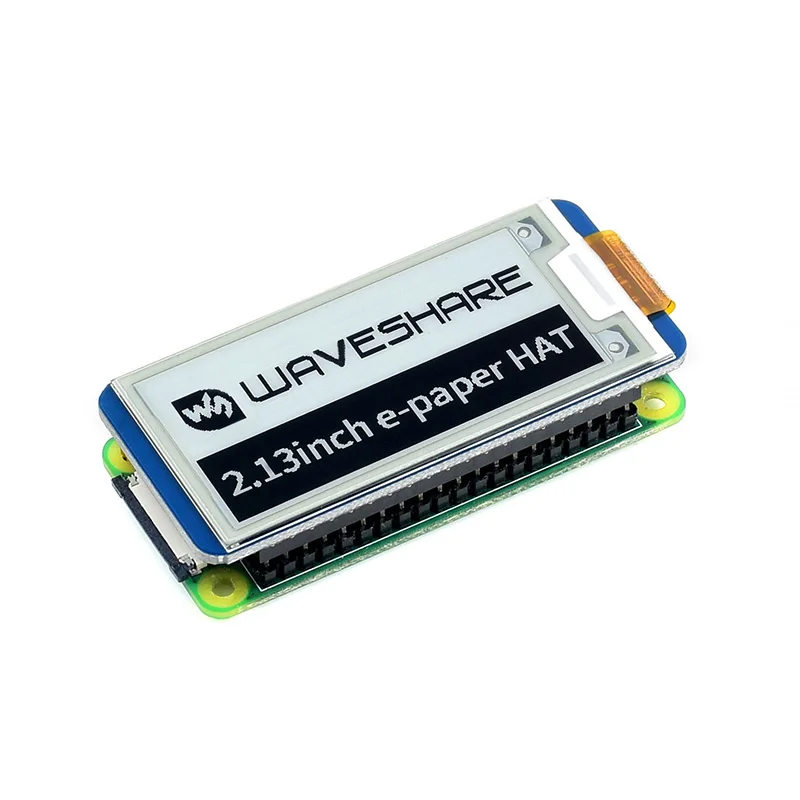

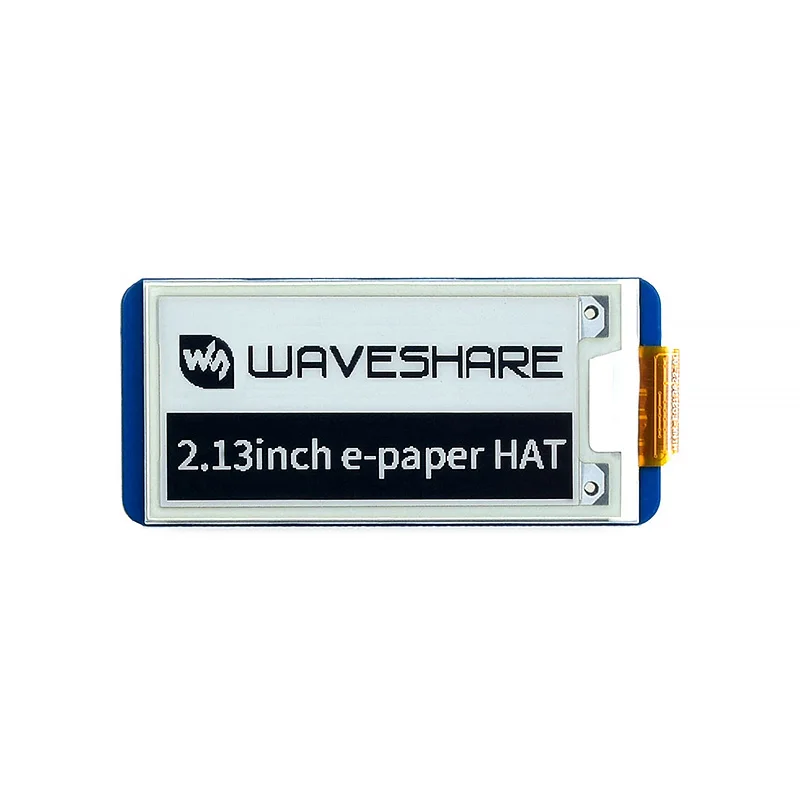

Raspberry Pi 2,13 дюймовый E-ink дисплей Hat разрешение 250x122 e-paper экран SPI для Raspberry Pi 4B/3B+/3B/3A+/Zero для Arduino

Описание

Raspberry Pi 2,13 дюймовый E-ink дисплей Hat разрешение 250x122 e-paper экран SPI для Raspberry Pi 4B/3B +/3B/3A +/Zero для Arduino

Введение:

Это дисплей E-Ink для Raspberry Pi, 2,13 дюймов, разрешение 250x122, со встроенным контроллером, связь через SPI интерфейс, поддерживает частичное обновление.Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности:

Нет подсветки, долго отображает последнее содержимое даже при отключении питанияУльтра низкое энергопотребление, в основном мощность требуется только для освеженияСтандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi, Jetson NanoСохраненные припоя колодки для SPI интерфейса, для соединения с другими платами контроллера, как Arduino/Nucleo, и т. Д.Бортовой преобразователь напряжения, совместимый с 3,3 V/5 V MCUsПоставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики:

Рабочее напряжение: 3,3 В/5 ВИнтерфейс: SPIКонтурный Размер: 65 мм × 30,2 ммРазмер дисплея: 23,71 мм × 48,55 ммШаг точки: 0,194 × 0,194Разрешение 250 × 122Цвет дисплея: черный, белыйСерый уровень: 2Время частичного обновления: 0,3 сВремя полного обновления: 2 СМощность обновления: 26,4 МВт (тип)Мощность в режиме ожидания: 0,017 МВтУгол обзора:> 170 °

Интерфейсы:

• Переменный ток: 3,3 В/5 В• GND: GND• DIN: SPI контакт MOSI• CLK: SPI контакт SCK• CS: SPI чип выбор pin (активный низкий)• Постоянный ток: pin управления данными/командой (высокий уровень означает данные, низкий уровень означает команду)• RST: внешний сброс (низкий уровень сброса)• Занятый: занятый выходной контакт (низкий уровень означает занятый)

Размеры:
