Описание

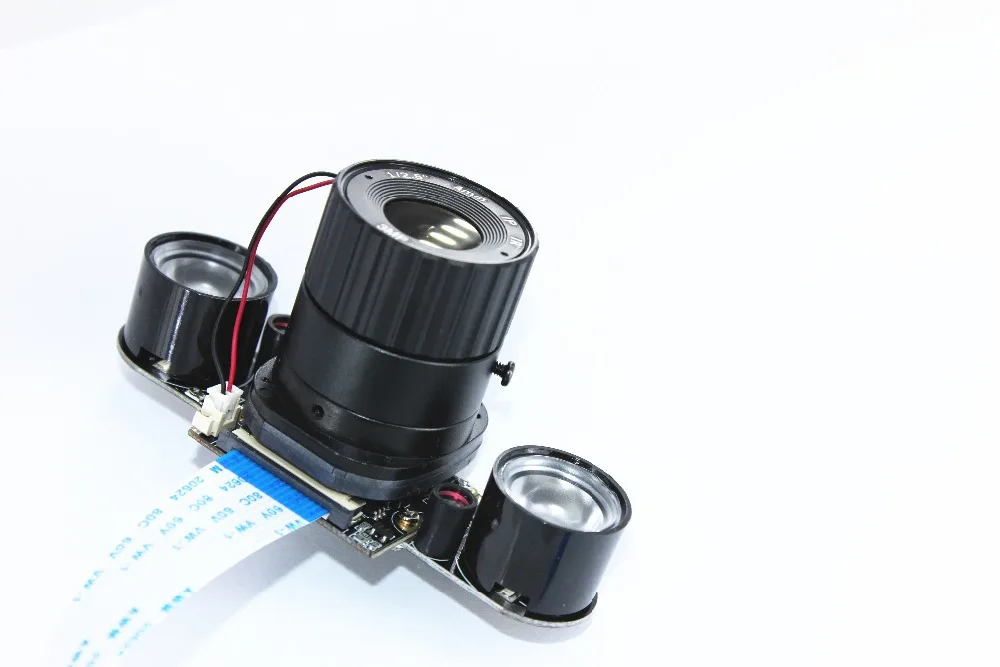

Raspberry Pi 3 Model B + IR-Cut Камера 5MP регулируемый фокус Ночное видение для дневной и ночной съемки на Камера модуль для Rasberry Pi 3B +/3/2

Введение:

Камера Raspberry Pi IR-CUT-это дневная и Ночная камера. вы можете получить лучшее изображение в дневное время или ночью. это встроенная камера IR-CUT, может использоваться днем и ночью. Когда камера в дневное время переключается в дневной режим, изображение камеры-это нормальное цветное изображение, когда камера ночью переключается в ночной режим, камера может нормально идентификации при помощи инфракрасного излучения, заполнить светильник из светильник, который может быть установлен с помощью программного обеспечения, переключатель, Чтобы решить другую камеру ночного видения в течение дня, фотографировать цвет изображения не является нормальным.

Разное автоматическое или Неавтоматическое Переключение камеры

1. Автоматический переключатель камеры автоматически включится в дневной режим (не ночное видение) в дневное время или светильник в достаточном состоянии, и он превратится в режим ночного видения в темной среде.

2. Неавтоматический переключатель камеры является дневным режимом. Таким образом вы можете переключиться в режим ночного видения.

Изменение файла config.txt:

1. Исполнитель команды"Sudo nano/boot/config.txt"

2. Добавьте"Disable_camera_led = 1"

3. Пресс"Ctrl + O"(На клавиатуре), и нажмите"Войдите в «Главное меню»Для сохранения этой конфигурации нажмите"Ctrl + X"Не существует.

4 .ПерезапускRaspberry pi и он превратится в дневной режим.

5. Удалите «sudo nano/boot/config.txt» и сохраните настройки (как 3), перезагрузите raspberry pi, он будет снова в дневном режиме

Параметры:

1. 5 мегапикселей OV5647 датчик

2. CCD Размер: 1/4 дюйма

3. Диафрагма (F): 1,8

4. Фокусное расстояние: 3,6 ммРегулируемый

5. Поле зрения: 72 градуса

6. Лучшее Разрешение сенсора: 1080 p

7. 4 Винтовых отверстия для фиксации ИК-ламп или держателей:

1). Используется для крепления

2). Обеспечивает выходную мощность 3,3 В

Особенности:

IR-CUT:Он может исправить проблему хроматической аберрации при использовании в день, и имеет лучшее изображение. Night vison: он поддерживает Ночной vison, но нужно установить 2 ИК-заливки на него. Поддержка всех версий Raspberry Pi,Включает Raspberry Pi 3 Model B +/B, Raspberry Pi Zero (нужен другой FFC для него, свяжитесь с нами для этого) 5MP пикселей, с датчиком V5647.

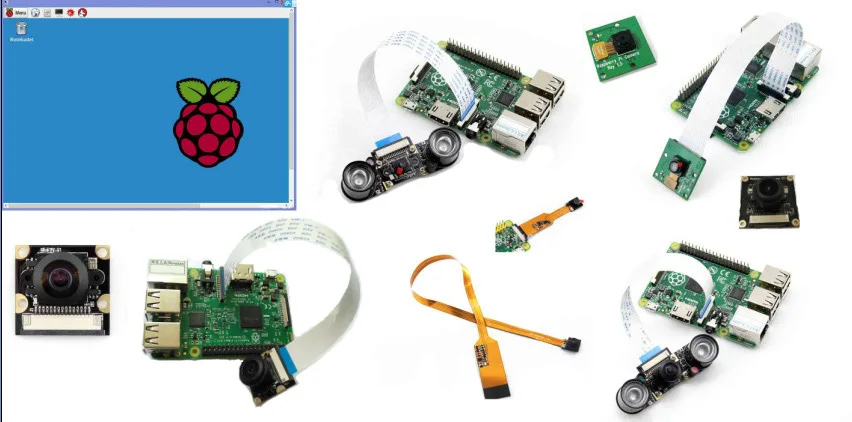

Применение чехол

Raspberry Pi 3 B+ 5MP камера IR-CUT 5MP 72 градусов фокусное расстояние регулируемое расстояние ночное видение NoIR камера для Raspberry Pi

Посылка список:

1 x ИК-камера

2 х ИК-подсветка

1 х 15 см FFC

1 комплект x винты и гайки

Автоматическое переключение на режим камеры

Неавтоматический режим переключенияКамера

С помощью шаги:

1. Убедитесь, что система raspberry Pi является более новой версией, и Откройте функцию камеры. Введите команду:Sudo raspi-конфигИ проверьте функцию камеры в пятом. Изображение ниже:

Raspberry Pi 3 B+ 5MP камера IR-CUT 5MP 72 градусов фокусное расстояние регулируемое расстояние ночное видение NoIR камера для Raspberry Pi

2. Затем выберите: включить

3. Затем система возвращается к интерфейсу. Выберите «Finish», он перезагрузится:

4. После перезапуска системы raspberry pi вы можете использовать камеру raspberry pi.

Если вы хотите сделать фото, вы можете выполнить команду:Raspistill

Например, вход: raspistill-t 2000-o 1.jpg
-T: (время ожидания, чтобы сделать фотографию, 5000 составляет пять секунд).-o 1.jpg (1.jpg является командой файла)

Обратите внимание:

Аппаратные средства связи:

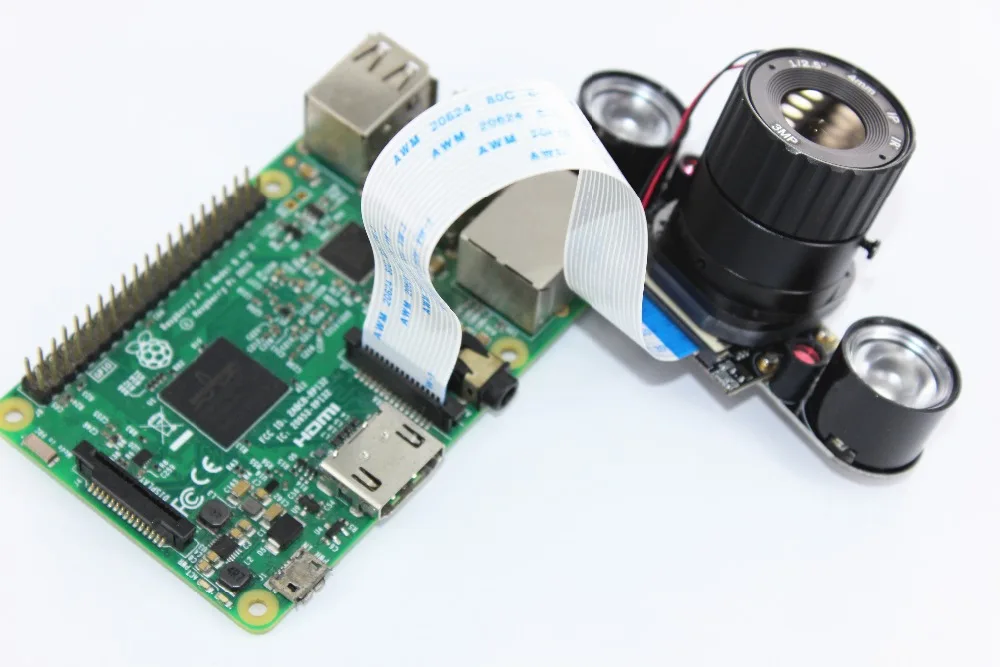

1. Мягкий кабель, вертикальный разъем на 90 градусов, порт HDMI рядом с ним. При подключении контактной стороны к интерфейсу HDMI.

2. Снимите защитную пленку перед использованием объектива

3. Оголенные доски, обратите внимание на повреждение ESD, защита от статического электричества!
