Raspberry Pi 4 e-paper HAT 250x122 разрешение 2,13 дюйма E-Ink дисплей для Jetson Nano/Arduino/STM32

Введение:

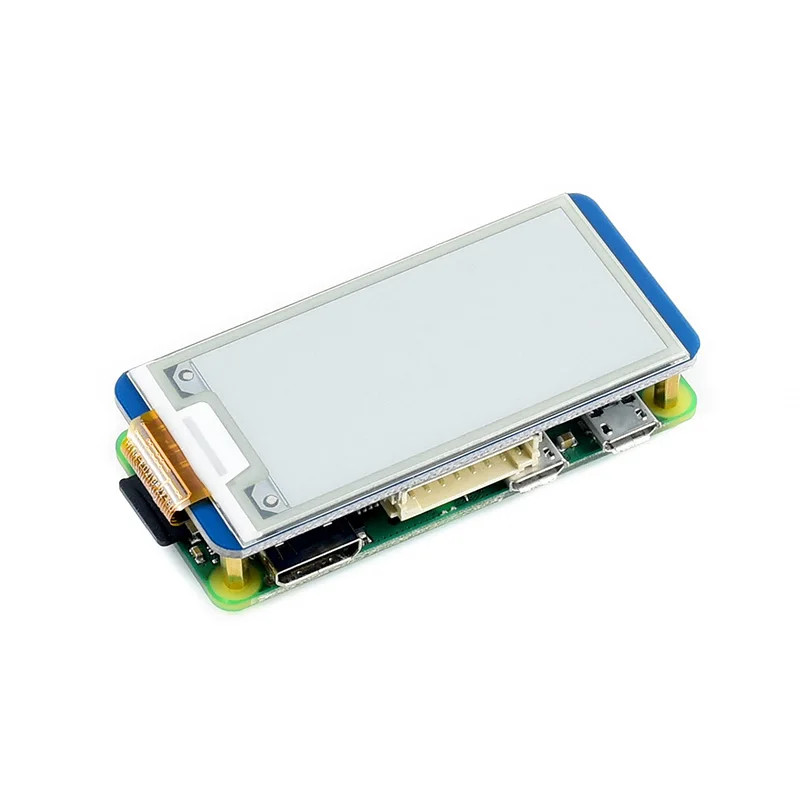

Это 2,13 дюймовый электронный модуль чернил. Разрешение 250x122, со встроенным контроллером, коммуникация через SPI интерфейс, поддерживает частичное обновление. На основе дизайна Raspberry Pi он может быть подключен к материнским платам, таким как Raspberry/Jetson Nano/Arduino. Продукт не только имеет низкое энергопотребление, широкий угол обзора, но и может четко отображать при отключении питания. Это идеальный выбор для применения, таких как этикетка полки, промышленный инструмент, и так далее.

Особенности:

1. Без подсветки, сохраняет отображение последнего содержания в течение длительного времени, даже когда power doum.

2. Энергопотребление очень низкое, что в основном потребляет энергию только во время обновления.

3. На основе Raspberry Pi 40PIN GPIO дизайн интерфейса, совместим с Raspberry Pi 4B/3B/Zero W.

4. Резервный интерфейс управления SPI для легкого доступа к основным платам управления, таким как Arduino/Nucleo.

5. Встроенный чип преобразования уровня, совместимый с 3,3 В и 5 В одночиповым микрокомпьютерным интерфейсом.

6. Предоставьте полное вспомогательное руководство (пример программ, таких как Raspberry/Jetson Nano/Arduino/STM32).

Технические характеристики:

1. Рабочее напряжение: 3,3 В/5 В

2. Интерфейс: SPI

3. Контурный Размер: 65 мм × 30,2 мм

4. Размер дисплея: 23,71 мм × 48,55 мм

5. Шаг точки: 0,194 × 0,194

6. Разрешение: 250 × 122

7. Цвет дисплея: черный, белый

8. Серый уровень: 2

9. Время частичного обновления: 0,3 с

10. Время полного обновления: 2 С

11. Мощность обновления: 26,4 МВт (тип)

12. Резервная мощность: 0,017 МВт

13. Угол обзора> 170 °

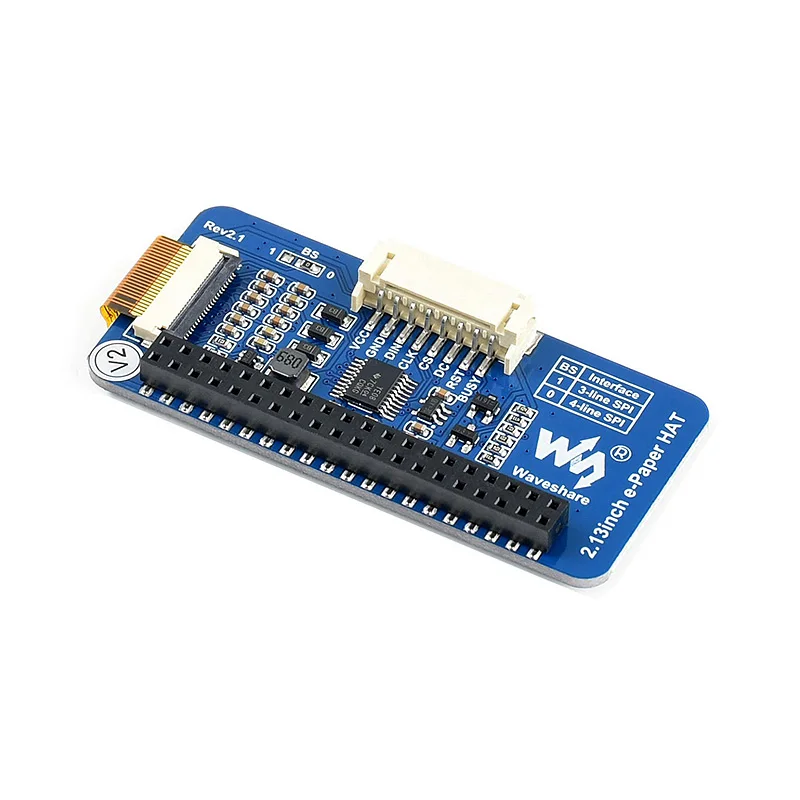

Интерфейс Descripation:

VCC: 3,3 В/5 В

Заземление: заземления

DIN: SPI MOSI Pin

CLK: SPI SCK Pin

CS: выбор чипа SPI, низкий активный

DC: выбор данных/команд (высокий для данных, низкий для команды)

RST: внешний сброс, низкий активный

Занято: состояние занято, низкая активность

Упаковочный лист:

1 х 2,13 дюйма e-бумажная шляпа

1 х RPi медная почтовая посылка (комплект из 2 предметов)

1 х 20 см PH2.0 8Pin кабель
