Raspberry Pi 4B/3B+/3B 3-канальное реле для расширения платы оптрон изоляции 3 реле управления для умного дома

Raspberry Pi 4B/3B +/3B 3-канальное реле для расширения платы оптрон изоляции 3 реле управления для умного дома

Введение:

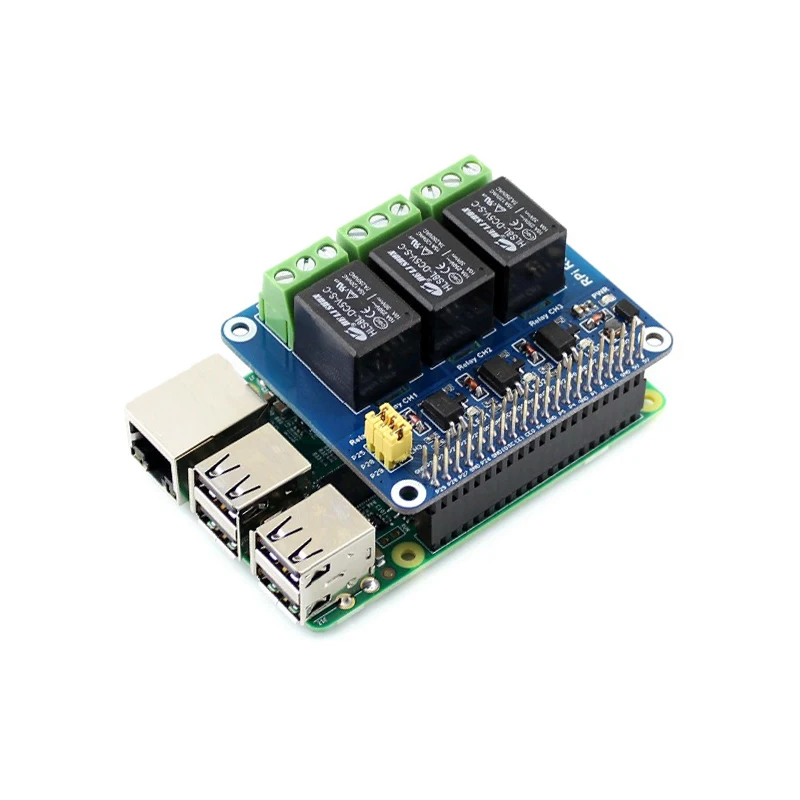

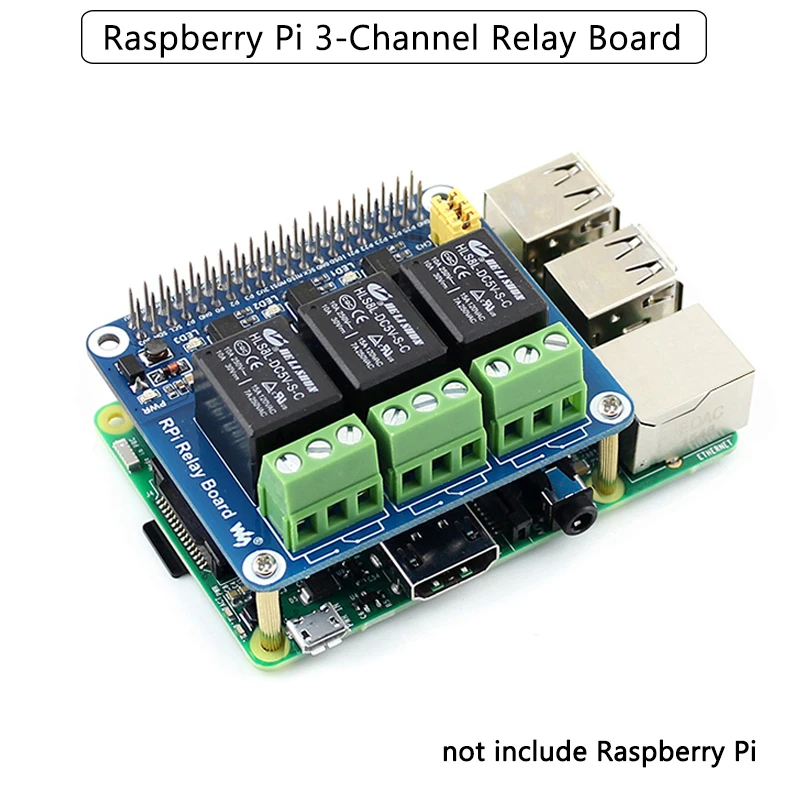

Это реле для расширения платы, специально разработанное для Raspberry Pi с 3 реле управления.Как правило, Raspberry Pi используется в области слабой электроэнергии. Использование этого продукта может сделать Raspberry Pi входит в сильное поле электричества, например, умный дом.Благодаря подключению Raspberry Pi может очень легко управлять бытовой техникой, управлять мобильным телефоном и другими высококачественными способами игры с вами.

Особенности:

1. На основе Raspberry Pi 40pin GPIO интерфейс, подходит для материнских плат серии Raspberry Pi2. Принять высококачественные реле и разрешить подключение нагрузки: ≤5A 250 В переменного тока или ≤5A 30 В постоянного тока3. С Изоляцией оптопары, чтобы избежать высоковольтных помех цепи4. Индикатор реле, легко проверить рабочий статус реле5. С крышкой перемычки выбора реле, удобно переключать другие контакты Raspberry Pi для управления6. Шелкография на печатной плате соответствует коду wiringPi.

1. Raspberry Pi GPIO интерфейс:Легкий доступ к Raspberry Pi2. Релейный терминал:Удобно для внешних линий управления3. Реле4. Оптрон: PC817 чип с оптопарой5. Индикатор работы реле:Светодиодный, нормально закрытый конец реле открыт, нормально открытый конец закрытСветодиодный выключен, обычно закрытый конец реле закрыт, обычно открытый конец отключен6. Мощность индикатор7. Переключатель переключателя управления:Перемычка: подключение к I/O, указанному в образце программыОтсоедините перемычку: вы можете использовать Соединительный кабель для доступа к пользовательскому входу/выходу

Pacling напылением Упаковочный лист:

1 х Raspberry Pi 3 канала релейных платов1 x набор винтов(Не включает Raspberry Pi)

Размеры:

Как Применение:

Обратитесь к:Www.waveshare.com/wiki/RPi_Relay_Board
