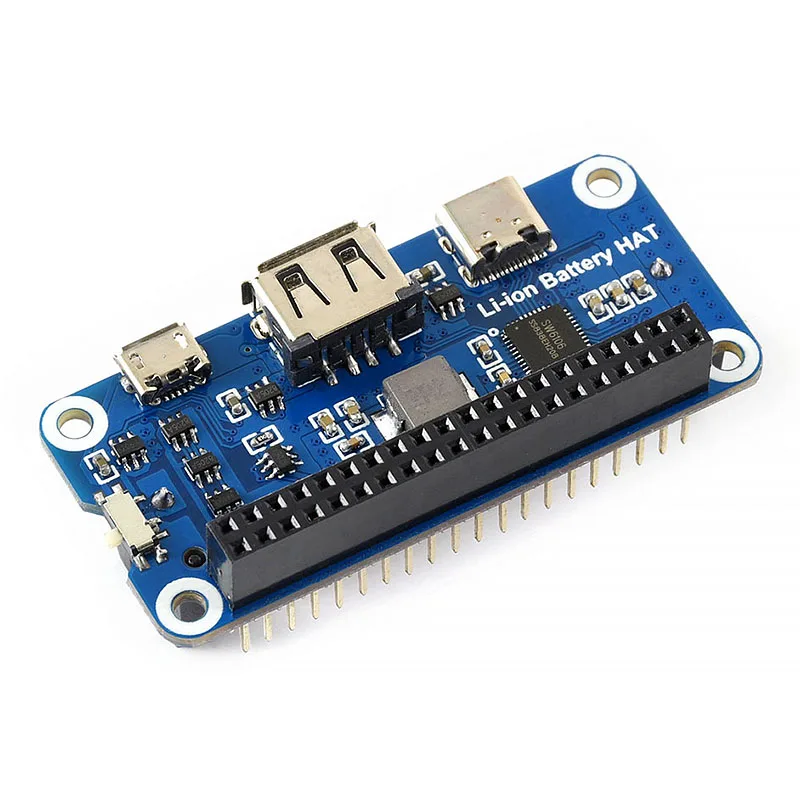

Raspberry Pi 4B/3B+/3B/нулевая литиевая батарея Плата расширения 5 в регулируемый выход двунаправленный Быстрая зарядка SW6106 чип для RPI

Raspberry Pi 4B/3B +/3B/нулевая литиевая батарея Плата расширения 5 в регулируемый выход двунаправленный Быстрая зарядка SW6106 чип для RPI

Примечание:

Обратите внимание, что в комплект поставки не входит аккумулятор и Raspberry Pi

Введение:

Это плата расширения литиевой батареи для Raspberry Pi. Встроенный мобильный чип питания SW6106 может обеспечить стабильное выходное напряжение 5 В, а также поддерживает двустороннюю быструю зарядку.С ним, попрощайтесь с проблемой питания, позвольте вам играть в Raspberry Pi в любое время и в любом месте. На самом деле, это также мини-Банк мощности, и вы также можете использовать его для питания других 5 в устройств.

Особенности:

1. Встроенный чип SW6106 Поддерживает двустороннюю быструю зарядку и поддерживает несколько протоколов быстрой зарядки, таких как PD/QC/FCP/PE/SFCP.2. Встроенная схема защиты литиевой батареи с анти-обратным подключением, анти-перезарядка, анти-переразрядка, анти-перегрузки по току и функции защиты от короткого замыкания.3. Бортовой быстрый заряд, предупреждение и батарея три индикатора, легко проверить рабочий статус платы и батареи

Параметры:

1. Выходное напряжение: 5 В2. Применимая Батарея: 3,7 в 14500 литиевая батарея (4,2 в полная)3. Размер продукта: 65 мм × 30 мм4. Диаметр: 3,0 мм

Применение для:

1. Может использоваться для Raspberry Pi 4 Модель B/3B +/3B/3A +/Zero2. Он также может использовать для общего мини-банка питания для других устройств ввода 5 В.

Интерфейс:

1. Raspberry Pi GPIO интерфейс: легкий доступ к Raspberry Pi2. Чип управления питанием SW6106: интерфейс usb type-C3. Заряд батареи/Выходная мощность: интерфейс usb type-A4. Выходной интерфейс: Интерфейс Micro USB5. Интерфейс зарядки аккумулятора6. Raspberry Pi выключатель питания7. Предупреждение ющий светильник батареи: светильник s up, когда батарея перевернута8. Индикатор батареи: Пять огней показывают уровень заряда батареи и состояние зарядки9. Индикатор быстрой зарядки: загорается при быстрой зарядке10. Держатель батареи 14500

Размеры:

Как Применение:

Пожалуйста, обратитесь к этой ссылке, чтобы использовать продукт:Http://www.waveshare.net/wiki/Li-ion_Battery_HAT

Упаковочный лист:

1 х литий-ионный аккумулятор шляпа1. Набор винтов и гаек(Не включает батарею и Raspberry Pi)

Меры предосторожности перед использованием:

1. аккумулятор должен быть подключен к модулю, переключатель включен, он заряжается около 1 минуты и затем отключен, модуль будет выводиться нормально, в противном случае нет выхода;2. Если аккумулятор удален, вам нужно выполнить работу снова.3. Этот модуль не может быть использована в качестве UPS (источник бесперебойного Питание). Слишком низкое напряжение батареи, и система Raspberry Pi будет отключена.4. Вы можете использовать micro USB для прямого питания порта USB Raspberry Pi.5. Поскольку высота самого модуля уже высока, другие модули не могут быть сложены на модуле6. Не перезаряжать литиевую батарею. Из-за характеристик литиевой батареи, чрезмерный разряд постоянно повредит батареюИнтерфейс Описание

Светодиодный индикатор в состоянии разрядки:

Светодиодный индикатор в состоянии зарядки:

Инструкции по уходу за изделием

1. Вставьте модуль в Интерфейс Raspberry Pi GPIO для питания Raspberry Pi. Переключатель на модуле может управлять питанием Raspberry Pi.2 модуль GPIO, подключенный к Raspberry Pi, питается от интерфейса usb type-A. Если модуль не подключен к Raspberry Pi GPIO, вы можете использовать usb-кабель для питания Raspberry Pi от интерфейса USB type-a.3 Предупреждение светодиодный аккумулятор Предупреждение светильник. В это время необходимо отсоединить аккумулятор и повернуть его в одном направлении перед подключением к модулю. Не подключайте кабель для зарядки при замене аккумулятора. Нет выходной мощности после замены аккумулятора. Вам нужно зарядить аккумулятор, чтобы получить выходную мощность.4. На модуле есть 5 индикаторов питания, которые могут отображать состояние заряда батареи.5. Светодиодный индикатор быстрой зарядки. Быстрая зарядка поддерживается только при зарядке с помощью зарядного устройства, поддерживающего быструю зарядку. Зарядка с помощью обычного зарядного устройства 5 в не будет работать, а затем Быстрая зарядка.6. Аккумулятор, используемый для модуля, является перезаряжаемой батареей 14500, с номинальным напряжением 3,7 в, полной зарядкой 4,2 в, и разрядным напряжением 3 В. Примечание: модуль не может быть подключен к обычной неперезаряжаемой батарее № 7.7. Время разряда напрямую зависит от емкости аккумулятора. Используйте аккумулятор 800 мАч для питания Raspberry Pi 3B + в течение примерно 50 минут (энергопотребление Raspberry Pi 3B + будет выше, чем у Raspberry Pi 3B). 2 ~ 3 часа. (Raspberry Pi при нулевой нагрузке)8. По идее, модуль может быть подключен к батарее с большей емкостью путем сварки. Непрофессионалы не рекомендуют неавторизованную сварку.
