Raspberry Pi 4B/3B/Zero 4,2 дюйма E-Ink Ddsplay черный/белый E-paper creeb 5 В/3,3 В с SPI интерфейсом для Arduino/Nucleo/STM32

Описание

Raspberry Pi 4B/3B/Zero 4,2 дюйма E-Ink Ddsplay черный/белый E-paper creeb 5 В/3,3 В с SPI интерфейсом для Arduino/Nucleo/STM32

Введение:

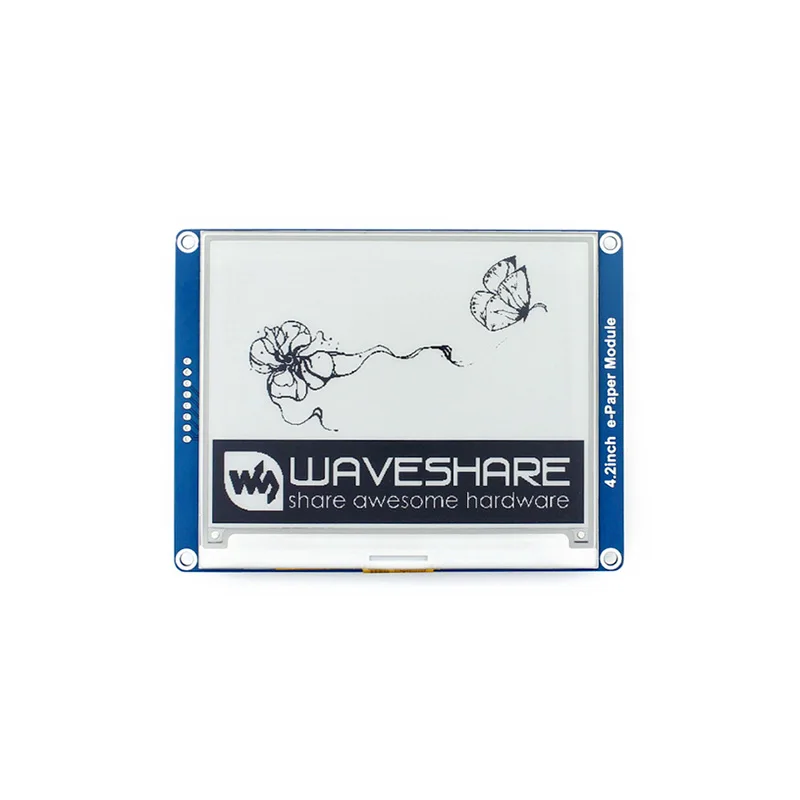

Это модуль дисплея E-Ink, 4,2 дюйма, Разрешение 400x300, со встроенным контроллером, связываясь через SPI-интерфейс.Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности:

Нет подсветки, долго отображает последнее содержимое даже при отключении питанияУльтра низкое энергопотребление, в основном мощность требуется только для освеженияИнтерфейс SPI, для подключения с платами контроллера, такими как Raspberry Pi/Arduino/Nucleo и т. Д.Бортовой преобразователь напряжения, совместимый с 3,3 V/5 V MCUsПоставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики:

Рабочее напряжение: 3,3 V ~ 5 VИнтерфейс: 3-провод SPI, 4-провод SPIКонтурный Размер: 103,0 мм × 78,5 ммРазмер дисплея: 84,8 мм × 63,6 ммШаг точки: 0,212 × 0,212Разрешение 400 × 300Цвет дисплея: черный, белыйСерый уровень: 2Время полного обновления: 4SМощность обновления: 26,4 МВт (тип)Мощность в режиме ожидания: 0,017 МВтУгол обзора:> 170 °

Интерфейсы:

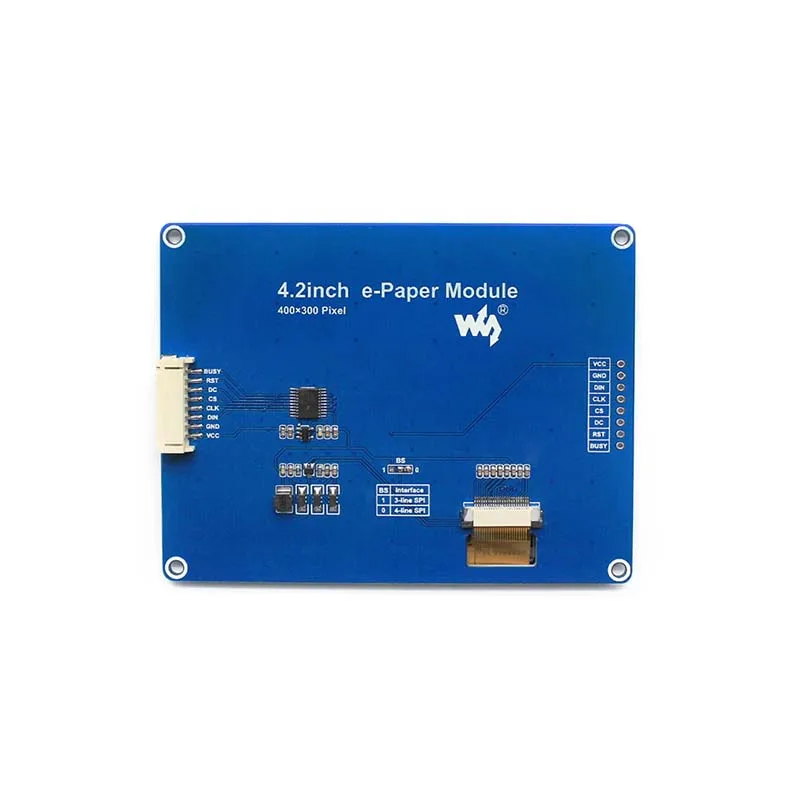

• Переменный ток: 3,3 В/5 В• GND: GND• DIN: SPI контакт MOSI• CLK: SPI контакт SCK• CS: SPI чип выбор pin (активный низкий)• Постоянный ток: pin управления данными/командой (высокий уровень означает данные, низкий уровень означает команду)• RST: внешний сброс (низкий уровень сброса)• Занятый: занятый выходной контакт (низкий уровень означает занятый)

Размеры:
