Raspberry Pi аксессуары 3,5 ''Raspberry-pi ЖК-экран+ Raspberry-pi плата расширения+ модули комплект разработки для всех pis

Описание

Raspberry Pi аксессуары 3,5 ''Raspberry-pi ЖК-экран + Raspberry-pi плата расширения + модули комплект разработки для всех Raspberry pi

Набор аксессуаров (тип A) для Raspberry Pi, в том числе Плата расширения DVK512, lcd, модули и кабели

Примечание: Raspberry Pi не входит в комплект.

Обзор

Набор аксессуаров (тип A) для использования с Raspberry Pi. Он состоит из платы расширения DVK512, lcd, различных модулей и других аксессуаров, таких как провода и кабели и т. д.

Поддерживает Pi

Raspberry Pi 1 модель A + Raspberry Pi 1 Модель B + Raspberry Pi 2 Модель B Raspberry Pi 3 Model B

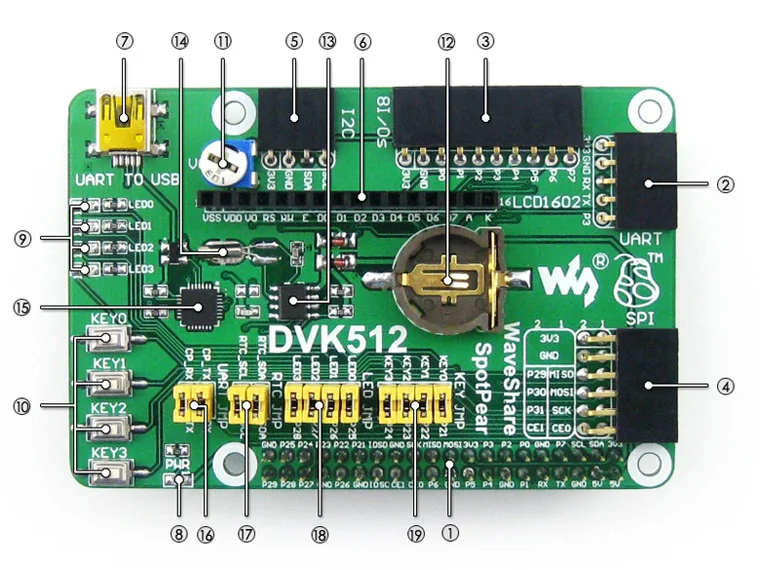

Что на DVK512

Raspberry Pi аксессуары 3,5 ''Raspberry-pi ЖК-экран+ Raspberry-pi плата расширения+ модули комплект разработки для всех pis

Наконечники для подключения к RPi UART интерфейс:Легко подключается к модули универсального асинхронного интерфейса, таких как RS232, RS485, USB к UART и т. д. Интерфейс 8I/Os:Легко подключается к модулям, контролируемым I/Os, таким как 8 кнопочных кнопок, преобразователь логического уровня, Смешанная Плата и т. д. SPI интерфейс:Легко подключается к модулям SPI, таким как AT45DBXX Dataflash, L3G4200D Board и т. д. I2C интерфейс:Легко подключается к модулям I2C, таким как плата расширения PCF8574, плата RTC PCF8563, плата LSM303DLHC и т. д. Персонаж ЖК-дисплей интерфейс:Для подключения ЖК-дисплеев типа LCD1602 USB разъем:USB к UART, поддерживается бортовым преобразователем CP2102 Мощность индикатор Пользователь светодиодов Ключи пользователя Потенциометр:Для LCD1602 регулировка контраста Аккумулятор RTC держатель PCF8563:Бортовой РТК чип 32,768 K с украшением в виде кристаллов:РТК с украшением в виде кристаллов CP2102:Встроенный usb-чип для UART, для отладки CP2102 джемпер РТК джемпер Пользователь светодиоды джемпер Ключи пользователя джемпер

Для джемпера:

Короткий Джемпер для подключения к I/Os, используемому в коде примера Откройте перемычку для подключения к другим разъемы в ассортименте с помощью перемычек

DVK512 фото

Raspberry Pi аксессуары 3,5 ''Raspberry-pi ЖК-экран+ Raspberry-pi плата расширения+ модули комплект разработки для всех pis

DVK512 Raspberry Pi Плата расширения

DVK512 RPi Плата расширения заднего вида

DVK512 Raspberry Pi Плата расширения

Подключения с LCD1602

Подключение с RPi A +

Подключение с RPi A + и досками аксессуаров

Подключение с RPi B +

Подключение с RPi B + и аксессуарами

Развития ресурсы

Руководство пользователя CD включает в себя средства разработки, указанные ниже:

Руководство пользователя Схема (PDF) Примеры в C (исходный код Linux API) Разработка документов (Raspbian configation, C library installation) Малина (настроенное системное изображение для RPi)

Примеры в C:

Светодиодный (I/Os) Логический преобразователь уровня (I/Os) Джойстик (I/Os) Ключ (I/Os) Зуммера (ШИМ) DS18B20 (1-провод) IRM (I/Os) LCD1602 (I/Os) PCF8563 (РТК) PCF8591 (AD/DA) LSM303DLHC (I2C) L3G4200D (SPI) CP2102 (UART) Gps (UART)

Опционные детали

Следующие товары также могут быть использованы с этим продуктом, водители:

ЖК-Дисплей: ЖК 1602 Gps модуль: UART gps

Raspberry Pi аксессуары 3,5 ''Raspberry-pi ЖК-экран+ Raspberry-pi плата расширения+ модули комплект разработки для всех pis

Посылка содержание

Вес:0,22 КГ

DVK512 x 1 3,5 дюймовый ЖК экран датчика положения (A) × 1 PCF8591 AD доска Da x 1 L3G4200D доска х 1 LSM303DLHC доска х 1 Mix доска х 1 Логический преобразователь уровня x 1 Инфракрасный пульт дистанционного управления x 1 LFN0038K (инфракрасный приемник) x 1 DS18B20 x 1 Штекер USB типа A к разъему mini-B x 1 4-контактный 2 в упаковке x 1 Стилус для сенсорного экрана-1 шт. Набор винтов RPi (4 шт.) x 1 Raspberry Pi аксессуары 3,5 ''Raspberry-pi ЖК-экран+ Raspberry-pi плата расширения+ модули комплект разработки для всех pis
