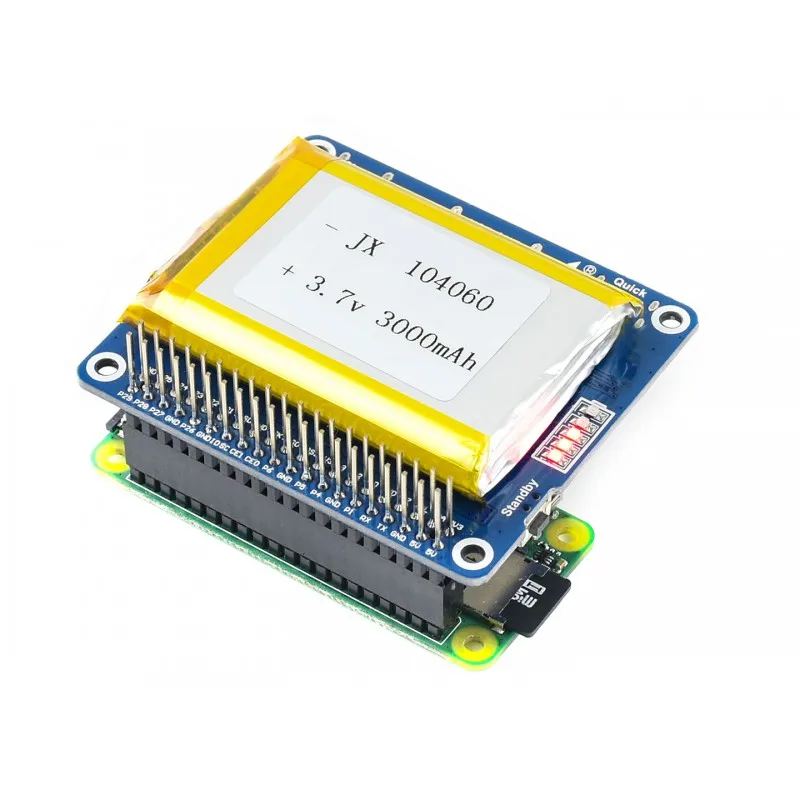

Raspberry Pi литий-полимерный аккумулятор HAT SW6106 power Bank решение со встроенными схемами защиты

Описание

Raspberry Pi литий-полимерный аккумулятор HAT SW6106 power Bank решение со встроенными схемами защиты

Обзор

Литий-полимерный аккумулятор интегрирует чип управления SW6106 power bank, позволяет обеспечить 5 в регулируемое питание для вашего Raspberry Pi или других 5 в устройств, от литий-полимерного аккумулятора высокой емкости. Он также зарядит аккумулятор, поддерживает двунаправленный быстрый заряд.

По сравнению с литий-ионным аккумулятором, этот головной убор использует литий-полимерный аккумулятор с более высокой емкостью, что означает более длительный срок службы батареи и позволяет более высоким нагрузкам. Размер шапки больше подходит для Raspberry Pi B/A +/B +/2B/3B/3B +/4B.

Особенности

Встроенный чип SW6106, поддерживает двунаправленный быстрый заряд, поддерживает несколько протоколов быстрой зарядки, таких как PD/QC/FCP/PE/SFCP Схема защиты литиевой батареи, обеспечивает обратную защиту, защиту от перезаряда и защиту от короткого замыкания Встроенные индикаторы: быстрая зарядка, мощность Разъем для аккумулятора PH 2,0, для подключения литий-полимерного аккумулятора высокой емкости 3,7 в 3000 мА (сертификат MSDS)

Технические характеристики

Выходное напряжение: 5 В Напряжение заряда: 5 В Применимый аккумулятор: 3,7 в литий-полимерный аккумулятор (4,2 в при полной зарядке) Размер: 65,0 мм × 56,5 мм Размер монтажного отверстия: 3,0 мм

What's on Board

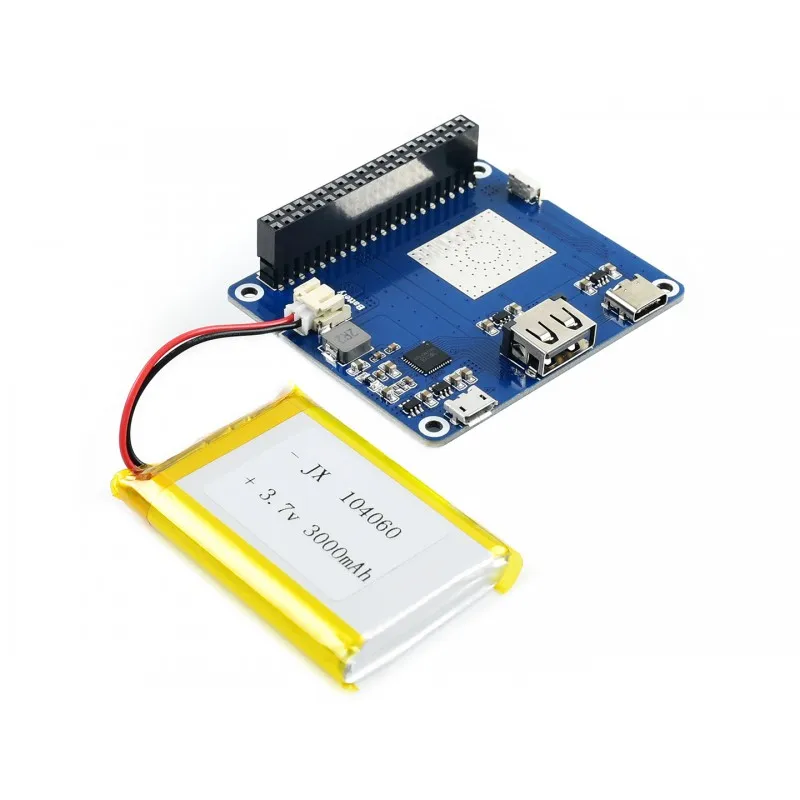

Raspberry Pi разъем GPIO:Для подключения Raspberry Pi Разъем аккумулятора PH 2,0:Для литий-полимерного аккумулятора 3,7 в Разъем usb type-C:5 в заряд батареи/выходная мощность, поддерживает быструю зарядку Разъем usb type-A:5 V Выходная мощность Micro USB разъем:5 вольт заряда аккумулятора SW6106 чип управления питанием Мощность выходной контроль переключатель
Нажмите: режим работы, обеспечивает выход 5 В
Двойной щелчок: режим ожидания, нет выхода Индикатор емкости аккумулятора:5x светодиоды для индикации мощности и состояния зарядки Быстрая зарядка индикатор:Когда быстрой зарядки Литий-полимерный аккумулятор:3,7 V 3000 mAh, MSDS certifie

Пример

Измерение

Развития ресурсы

Вики:Www.waveshare.com/wiki/Li-polymer_Battery_HAT

Упаковочный лист

Литий-полимерный аккумулятор HAT x1 3,7 V 3000 mAh литий-полимерный аккумулятор x1 Винты RPi (2 шт.) x1

Примечание: Raspberry Pi не входит в комплект.
