Raspberry Pi робот строительный комплект: Raspberry Pi 3 Model B+& AlphaBot& Камера& 24 аксессуары

Описание

Описание продукта:

Комплект для сборки роботов Raspberry Pi: Raspberry Pi 3 Model B + и AlphaBot & camera

Обзор

Этот комплект поставляется с роботизированной платформой Raspberry Pi 3 Model B +, AlphaBot (Отслеживание линии, предотвращение препятствий, измерение скорости, ИК-контроль) и камерой (с сервоприводом и 2 ДОФ головкой сковороды).

С модулями в комплекте, вы можете быстро начать с роботизированной разработки, как отслеживание линии, предотвращение препятствий, ИК-пульт дистанционного управления, и видео мониторинг через сеть и т. д. более того, благодаря богатым технологиям с открытым исходным кодом Raspberry Pi и модульному дизайну AlphaBot, вы сможете узнать, как продлить и изменить, И, наконец, построить свой собственный робот Raspberry Pi.

Raspberry Pi 3 Model B + Технические характеристики

Raspberry Pi робот строительный комплект: Raspberry Pi 3 Model B+& AlphaBot& Камера& 24 аксессуары

Broadcom BCM2837B0, Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,4 ГГц 1 ГБ LPDDR2 SDRAM (синхронное динамическое ОЗУ) 2,4 ГГц и 5 ГГц IEEE 802.11.b/g/n/ac Беспроводная LAN, Bluetooth 4,2, BLE Гигабитный Ethernet через USB 2,0 (максимальная пропускная способность 300 Мбит/с) Расширенный 40-контактный GPIO header Полноразмерный HDMI 4 порта USB 2,0 CSI порт камеры для подключения камеры Raspberry Pi Порт дисплея DSI для подключения сенсорного экрана Raspberry Pi 4-полюсный стереовыходной и композитный видеопорт Micro SD порт для загрузки операционной системы и хранения данных 5 V/2.5A DC разъем питания Поддержка питания через Ethernet (PoE) (требуется отдельная шляпа PoE)

AlphaBot Особенности

Raspberry Pi/Arduino интерфейсы, работают отдельно, или оба Arduino расширить заголовок, поддерживает Arduino щиты Модульная конструкция, модули plug-and-play, такие как отслеживание линий, предотвращение препятствий, измерение скорости и т. д., устраняющие проблемы с подключением беспорядок проводов. LM298P драйвер двигателя с диодной защитой цепи, больше безопасности LM2596 напряжение штатное, обеспечивает стабильную 5 В мощность на Raspberry Pi/Arduino TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики

Что на материнской плате AlphaBot

Raspberry Pi робот строительный комплект: Raspberry Pi 3 Model B+& AlphaBot& Камера& 24 аксессуары

Raspberry Pi (дюймы):Для подключения Raspberry Pi Arduino интерфейс:Для подключения Arduino Интерфейс мотора Ультразвуковой Модуль интерфейса Сервомодуль интерфейс Модуль обхода препятствий интерфейс Скорость измерительный интерфейс Батарея Патрон лампы:Поддерживает 18650 батареи Резервный вход питания (не припаянный):Для подключения другого внешнего источника питания Arduino расширительный разъем:Для подключения Arduino щиты UART интерфейс:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth SPI интерфейс:Для подключения NRF24L01 беспроводной модуль Линия отслеживания модуль интерфейса TLC1543:10 бит AD приобретения чип, позволяет Pi использовать аналоговые датчики LM298P:Двойной H мост привод двигателя, до 2А тока Анти-обратный диод Мощность переключатель LM2596:5 V регулятор Мощность индикатор UART переключатель:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino ИК-приемником:Управляйте роботом удаленно через инфракрасный Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота

Фото

Raspberry Pi робот строительный комплект: Raspberry Pi 3 Model B+& AlphaBot& Камера& 24 аксессуары

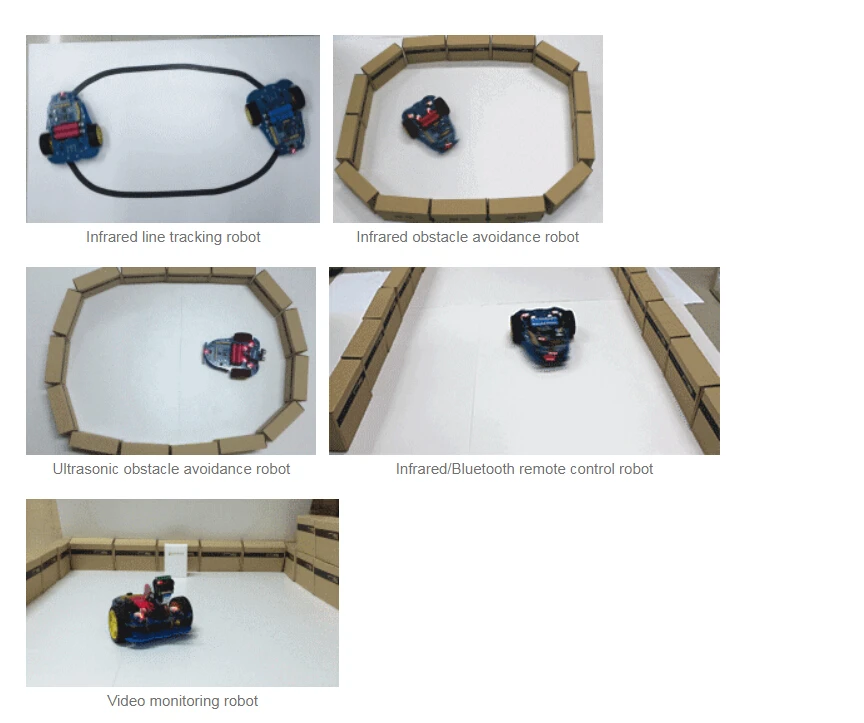

Примеры

Raspberry Pi робот строительный комплект: Raspberry Pi 3 Model B+& AlphaBot& Камера& 24 аксессуары

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Развития ресурсы

Вики:Www.waveshare.com/wiki/AlphaBot

Посылка содержание

Вес:0,606 кг

AlphaBot Стандартный

Примечание: для работы этого продукта требуется два 18650 аккумулятора, которые не включены и должны быть приобретены отдельно.

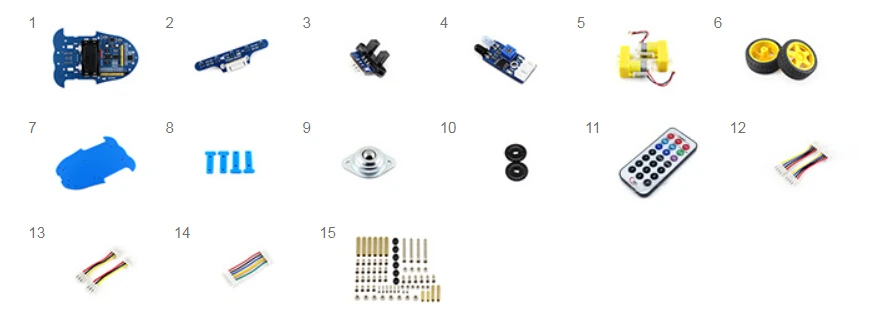

AlphaBot материнская плата x1 Датчик x1 Фотопрерыватель Сенсор x2 Инфракрасный бесконтактный датчик x2 Двигатель с коробкой передач 2 шт. x1 Колесо AlphaBot 2 шт x1 AlphaBot акриловая шасси x1 Пластина крепления двигателя 4 шт. x1 Колесо направления omni x1 20 слотов для карт диск АЦП 2 шт. x1 ИК-пульт дистанционного управления x1 XH2.54 4 см 4Pin 2 шт. x1 XH2.54 4 см 3Pin 2 шт. x1 XH2.54 4 см 7Pin x1 AlphaBot винты x1

Raspberry Pi робот строительный комплект: Raspberry Pi 3 Model B+& AlphaBot& Камера& 24 аксессуары

Дополнительные детали в комплекте

Raspberry Pi 3 Model B + x1 Камера RPI (B) x1 SG90 servo x2 2 DOF pan и комплект для наклонных элементов x1 15PIN FFC 25 см x1 Карта Micro SD 16 Гб x1 Адаптер питания стандарт США 5 V/3A micro x1 Кард-ридер Micro SD x 1(Бесплатно)
