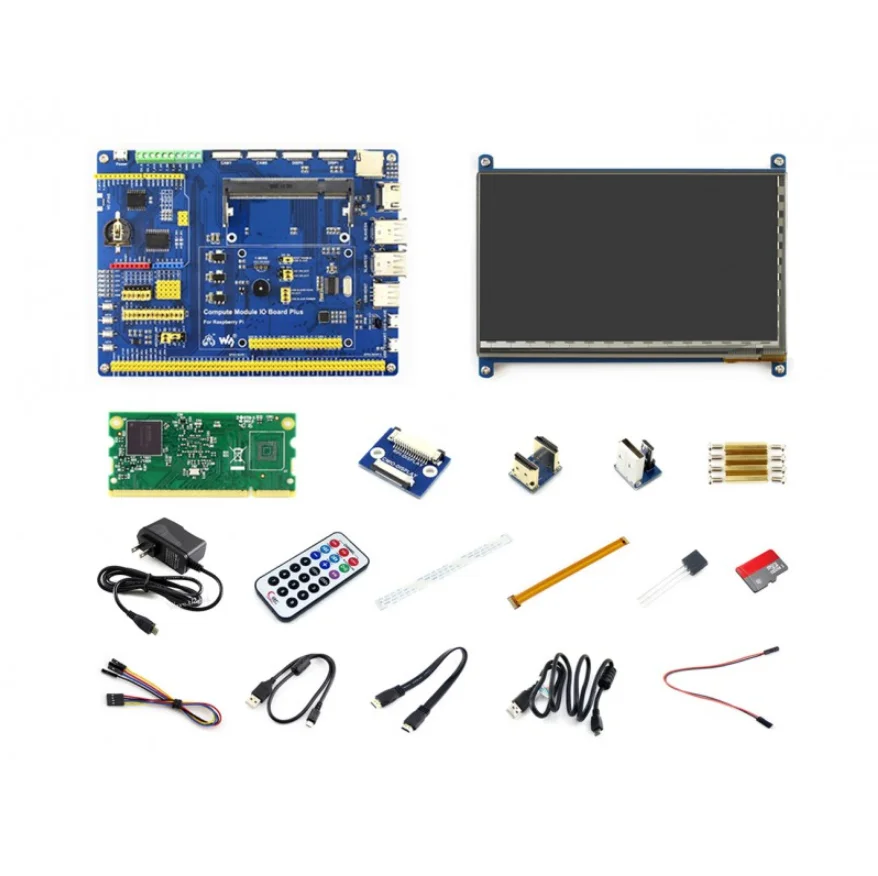

Raspberry Pi вычислительный модуль 3 набора для разработки Тип B с CM3, 7 дюймов HDMI ЖК-дисплей, DS18B20, Мощность адаптер переменного тока, Pi Zero Камера кабель

Описание

Обзор

С тех пор, как Raspberry Pi Foundation выпустила компьютерный модуль 3 Lite, вы, возможно, уже некоторое время следили за ним, не знаете, как начать работу. Теперь пора двигаться. Мы подготовим этот набор для разработки, чтобы быстро оценить компьютерный модуль 3 Lite, уменьшая Ваш цикл разработки.

Ключевые детали этого набора для разработки Compute Module 3 Lite включают:

Компьютерный модуль 3 Lite:Raspberry Pi 3 промышленная версия, Pi в гибком форм-факторе, без eMMC Flash на бортовой, вместо этого, 16 Гб Micro SD карта включена Компьютерный модуль IO Board Plus:Расширение видов интерфейсов от см3, таких как USB, HDMI, так же, как обычный Pi, чтобы помочь оценить 7 дюймов HDMI ЖК-дисплей (C):Ультра высокой четкости сенсорный экран lcd, обеспечивает легкий способ достижения человека-машины-взаимодействие

CM3/CM3L Особенности

BCM2837Четырёхъядерный 64-разрядный процессор бит 1,2 ГГц quad-core ARM Cortex-A53 процессор 1 ГБ Оперативная память 4 Гб флэш-памяти eMMC(Только для см3, не для см3) 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты) 48 x GPIO 2 x I2C 2 x SPI 2 x UART 2 x SD/SDIO(1x SD pin На CM3 используется для 4 ГБ eMMC Flash) 1 х HDMI 1.3a 1 хост USB2/OTG 1 x dpi (Параллельный RGB дисплей) 1 x NAND (SMI) 1 x 4-канальная CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 х 2-lane CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 x 4-канальная DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 х 2-lane DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе) По сравнению с CM1, CM3/CM3L поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от microsoft)

7 дюймов HDMI ЖК-дисплей (C) Особенности

7 дюймов ips экран, 1024x600 разрешение аппаратного Емкостным сенсорным управлением Поддерживает популярные мини-ПК, такие как Raspberry Pi, BB Black, а также обычные настольные компьютеры При работе с Raspberry Pi, поддерживает raspbit/Ubuntu/Kali/Retropie/WIN10 IOT, без драйвера При работе в качестве монитора компьютера, поддерживает Windows 10/8. 1/8/7, одно касание и драйвер бесплатно Подсветку можно выключить для снижения энергопотребления

Компьютерный модуль IO Board Plus Особенности

Совместимость с компьютерным модулем IO Board V3 от Raspberry Pi Foundation Raspberry Pi GPIO header, для подключения видов Raspberry Pi головные уборы Подключение Arduino, также поддерживает щиты Arduino 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20 4x клавиши, 4x светодиоды, 1x зуммер, для тестирования ввода/вывода Встроенный usb-хаб позволяет подключать больше usb-устройств ИК-приемник, ИК-пульт дистанционного управления доступен Встроенный USB в UART, для последовательной отладки Сенсор интерфейс 10-bit ADC, 38 KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков) 16 битный ЦАП, 2-ch Встроенный RTC, одна из самых обычных и удобных функций

Что на компьютерной модуле IO Board Plus

Вычислительный Модуль интерфейса:Для подключения компьютерного модуля (см3/см3л/см3 +/см3 + л) Компьютерный модуль GPIO header:Все контакты компьютерного модуля Raspberry Pi GPIO header:Для подключения головных уборов Raspberry Pi CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi DSI интерфейс:Порты дисплея, для подключения Raspberry Pi lcd HDMI порт USB порты:Для подключения USB устройств USB рабочий интерфейс:Позволяет записывать образ системы в компьютерный модуль 3/3 + Интерфейс USB к UART:Для последовательного отладки Arduino коллектора:Для подключения Arduino щиты AD/DA вход/выход винтовые клеммы 1-проводной интерфейс:Для подключения одноавтобусных устройств, таких как DS18B20 Сенсор интерфейс Мощность порт:5 V 2.5A FE1.1S:Usb-хаб чип 12 МГц с украшением в виде кристаллов CP2102:USB UART конвертер Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой для запуска компьютерного модуля 3/3 + Lite TLC1543:AD конвертер DAC8552:16 битный ЦАП, 2-ch DS3231:Высокоточный чип RTC, интерфейс IEC Аккумулятор RTC Патрон лампы:Поддерживает CR1220 батареи Напряжение регулятор:3,3 В/2,5 в/1,8 в LFN0038K:ИК-приемник Зуммер Мощность индикатор Закон индикатор:Индикация состояния карты Micro SD Пользователь светодиодов Ключи пользователя Выбор загрузки RU: Включите ПК доступ к sd-карте/eMMC через USB SLAVE DIS: компьютерный модуль будет загружаться с sd-карты/eMMC VGx выбор мощности:Config уровень ввода/вывода Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE Конфигурация АЦП/ЦАП:Config источник питания и эталонное напряжение АЦП/ЦАП Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом Arduino AD выбор Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта Подключение 2 и 3: Arduino A0-A5 как AD вход

Гид по выбору

Посылка содержание

Вес:0,671 кг
