Описание
Raspberry Pi высокоточная AD/доска DA AD/DA расширение добавить высокоточные функции AD/DA к Raspberry Pi 3 B/2 B/A +/B +
Примечание: Raspberry Pi и датчики на фото не включены.
Raspberry Pi AD/DA расширение
Обзор
Нет функции AD/DA на интерфейсе Raspberry Pi GPIO, это может повредить вас в разработке Pi. Однако это больше не будет проблемой. Высокоточная AD/доска DA позволяет добавить высокоточные функции AD/DA к Raspberry Pi.
Поддерживает Pi
Raspberry Pi 1 модель A + Raspberry Pi 1 Модель B + Raspberry Pi 2 Модель B Raspberry Pi 3 Model B Raspberry Pi 3 Model B +Особенности
Бортовой ADS1256, 8ch 24bit высокая точность измерения ADS (4ch дифференциальный вход), 30 ksps частота дискретизации Бортовой DAC8532, 2ch 16bit Высокоточный ЦАП Встроенный входной интерфейс с помощью pinheaders, для подключения аналогового сигналаPinout совместим со стандартом интерфейса датчика Waveshare, легко подключить различные аналоговый датчик модули Встроенный входной/Выходной интерфейс через Винтовые клеммы, для подключения аналогового/цифрового сигнала Особенности AD/DA обнаружения цепи, легко для демонстрации сигналаWhat's on Board

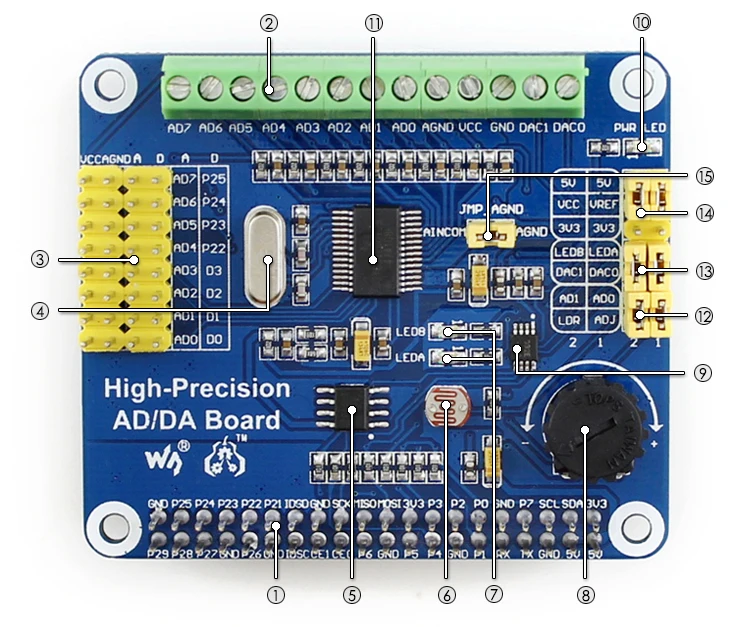

Raspberry Pi GPIO интерфейс:Для подключения к Pi AD/DA вход/выход:Винтовые клеммы AD Входное напряжение:Pinheaders, pinout совместим со стандартом интерфейса датчика Waveshare, легко подключить различные аналоговый датчик модули 7,68 м с украшением в виде кристаллов LM285-2.5:Обеспечивает эталонное напряжение для чипа ADC Фоторезистор Светодиодный индикатор выхода 10 к потенциометр DAC8532:16-битный Высокоточный ЦАП, 2ch Мощность индикатор ADS1256:24bit высокая точность измерения ADS, 8ch (4ch дифференциальный вход) ADC тестирования джемпер ЦАП тестирования джемпер Мощность Перемычка выбора ADC исходная наземная конфигурация:Когда AD одиночный inputted, AINCOM является справочным терминалом, может быть подключен к GND или внешнему вспомогательному напряжениюИнтерфейс высокой четкости
| Pin-код | Символ | Описание продукта: |
|---|---|---|
| 1, 17 | 3,3 V | Источник питания (3,3 В) |
| 2, 4, | 5 V | Блок питания (5 В) |
| 3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40 | NC | NC |
| 6, 9, 14, 20, 25, 30, 34-39 | GND | Заземления |
| 11 | DRDY | ADS1256 готовый выход данных, низкий активный |
| 12 | Сброс | ADS1256 входной сигнал возврата |
| 13 | PDWN | ADS1256 синхронизация/выключение питания вход, низкий активный |
| 15 | CS0 | ADS1256 чип выберите, низкий активный |
| 16 | CS1 | DAC8532 выбор чипа, низкий активный |
| 19 | DIN | SPI ввода данных |
| 21 | DOUT | SPI вывода данных |
| 23 | SCK | SPI часы |
| 31, 33, большие размеры 35-37 | GPIO | Распространяться на интерфейс датчика |
Фото
Высокоточная AD/доска Da вид сзади
Подключение с RPi A +
Подключения с RPi2 B
Подключения с датчиками
Примечание: Raspberry Pi и датчики на фото не включены.
Измерение
Развития ресурсы
Вики:Www.waveshare.com/wiki/High-Precision_AD/DA_Board
Посылка содержание
Вес:0,032 кг
Высокоточная AD/доска Da x 1 Набор винтов RPi (2 шт) x 1
1
2
Характеристики
- Тип демоплаты
- Рука
- Номер модели
- High-Precision AD/DA Board
- Бренд
- Waveshare
- Supported Pi
- Raspberry Pi 1/2 /3 Model B+, Raspberry Pi 1 Model A+
- Onboard ADS1256
- 8ch 24bit high-precision ADC 30ksps sampling rate
- Onboard DAC8552
- 2ch 16bit high-precision DAC up to 30MHz output
- Onboard input/output interface
- via screw terminals for connecting analog/digital signal
- Features AD/DA detect circuit
- easy for signal demonstration
- ADC1256
- 24bit high-precision ADC 8ch (4ch differential input)
- Raspberry Pi GPIO interface
- for connecting with the Pi
- AD/DA input/output
- screw terminals
- LM285-2.5
- provides reference voltage for the ADC chip
- DAC8532
- 16bit high-precision DAC, 2ch
