Информация о продукте
【Self введение. 】Я двойной канал для raspberry pieCANBus Изолированная Плата расширения, supportCAN FD (с гибкими данными rateCAN),На плате несколько схем защиты, сильная анти-помехи способность, стабильная работа, применима к автомобилю или промышленной автоматизации и других областях.
【Что я в основном do】 вы все еще думаете о raspberry pieCANInterface и беспокоитесь? Или хотите поддерживать более высокую скорость передачи, больший объем данных или лучшую изоляцию и анти-интерференчанинтерфейс? Это, я правильный человек, это то, что я сделал для этого. Я не только за традиционное 2,0 соглашение, это также поддерживает FDagreement scan, скорость передачи данных до 8 Мбит/с, большая пропускная способность. У меня также есть различные схемы защиты на плате, в том числе 500wlightning surge, Электростатическая защита, защита от короткого замыкания и электрическая изоляция, более безопасная и надежная связь. 【My characteristics】 На основе Raspberry Pi 40pin GPIOInterface, материнская плата ForRaspberry PiSeries Поддержка традиционной CAN2.0 и CAN FD соглашение, скорость передачи данных до 8 Мбит/с ExtractionSPIcontrol интерфейс, Easy accessSTM32/ArduinoEqual Главная плата управления На плате Электрическая Изоляция цепи, напряжение изоляции до to5KV, хорошая стабильность, более сильный анти-помех Молниеносная защита на плате, различные цепи защиты, такие как антистатические и анти-короткое замыкание, более безопасная связь На борту схемы преобразования уровня, переключаемый джемпер cap3.3V/5 VOperating уровень Плата loading120Ωсопротивление терминала, может быть установлен перемычкой Предоставить полную вспомогательную информацию руководство и порядок (Raspberry Pi/arduinosamper program)【My параметры】
CANcontroller: MCP2517FD CANtransceiver: MCP2562FD Режим связи: SPI (два отдельных пути используются defaultSPIsignal, он может быть установлен как один пропуск через припой jointSPI) Режим питания: внешний блок питания или малиновый пирог Входное напряжение терминала: 8 ~ 26 В постоянного тока Рабочее напряжение: 5 В Логическое напряжение: 3,3 В/5 В Размер продукта: 65,0x56,5 ммРесурс профиль
Применение пример
Будьте осторожны: Этот продукт не включает малиновый пирог в схему, если необходимо, пожалуйста, приобретайте отдельно.
Информация о продукте
Информация включает в себя:
Инструкция по эксплуатации Схематичный рисунок Образец программы Данные о развитииСкачать путь:Www.waveshare.net/wiki/2-CH_CAN_FD_HAT
Размерное измерение

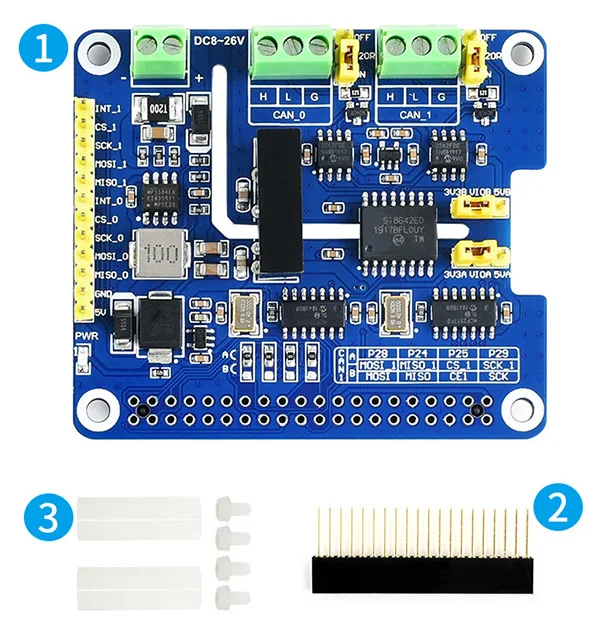

Список конфигурации
2-CH CAN FD HAT × 1 2×20PINLong ряд сиденья × 1 RPiStud посылка (2 шт. в наборе) × 1
