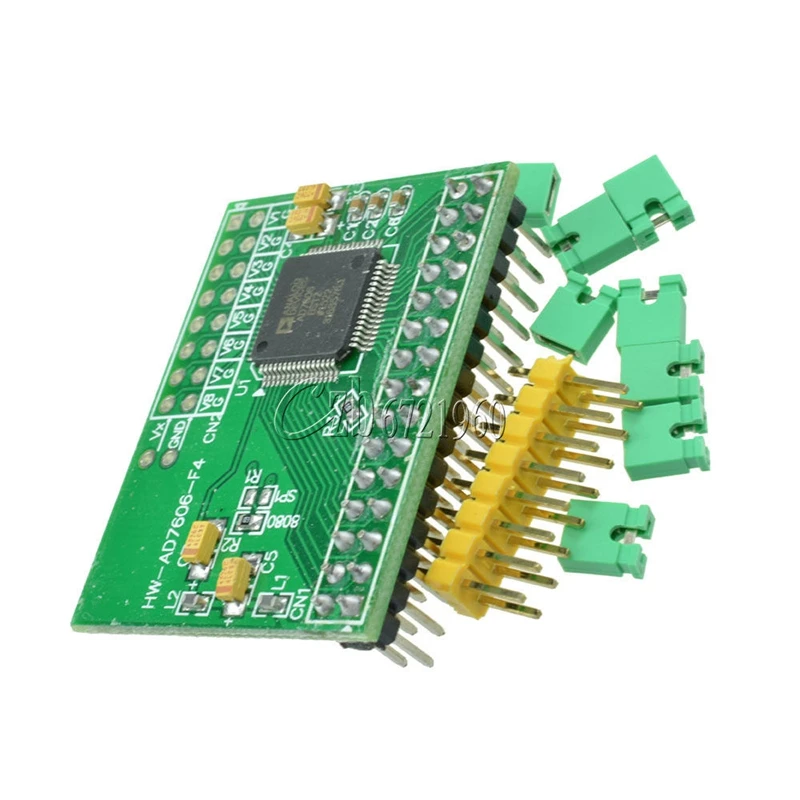

Развития оценки доска Ad7606 модуль сбора данных 16 бит АЦП 8-канальный синхронный частота дискретизации 200 кГц

Используйте AD7606 Высокоточный 16 бит АЦП чип. 8 аналоговый вход. Сопротивление 1 м ом. [без отрицательного источника питания без передней аналоговой цепи оп-усилителя, можно напрямую подключить выход датчика]
Плюс или минус 5 в входной диапазон, плюс или минус 10 В. через диапазон управления IO. разрешение 16 бит. максимальная частота выборки 200 кспс. поддержка пользовательской настройки перенапряжения 8 (может эффективно уменьшить дрожание)
Встроенный benchmark. SPI Интерфейс или 16 бит Интерфейс. Интерфейс ввода-вывода уровень может быть 5 V или 3,3 V
Совет: чтобы вам было удобно выбрать, двухрядная впрыска на поверхность печатной платы выглядит аналоговыми входами (2) на 8/2. 54 мм расстояние по умолчанию не Сварка.
Частота дискретизации контролируется MCU или DSP, обеспечиваемой частотой импульса. AD7606 должен использовать один источник питания 5 В.
[Описание] модуль расширения, штыревая панель
OS2 OS2 OS2: комбинированный режим выборвыборки.
000 Саид без выборки, максимальная частота выборки 200 кспс.
001 заявлено 2 раза перенасыщений, т. Е. Среднее внутреннее оборудование для сбора двух образцов
010 сказали 4 раза перенасыщенности, а именно аппаратные средства внутри собирают четыре образца в среднем
011 8 образцов, а именно оборудование внутри собирает восемь образцов в среднем
100 показывает 16 раз перенапряжения, а именно аппаратное обеспечение внутри собирает 16 образцов в среднем
В 101 году было заявлено, что 32 раза перепереплетение, т. Е. Среднее оборудование внутри собирает 32 образца
110 было заявлено 64 раза перед выборкой, то есть внутреннее оборудование для сбора 64 образцов в среднем
Коэффициент перенапряжения выше, чем дольше время преобразования АЦП, максимально доступна более низкая частота выборки.
CVA, CVB: запуск сигналов управления преобразования AD. CVA решило 1-4 канала, CVB решило канал 5-8.
Два сигнала могут шататься в течение короткого времени. Как правило, может быть CVA, CVB подключен параллельно.
RAGE: выбор диапазона 0 означает плюс или минус 5 В, 1 плюс или минус 10 В.
RD: чтение сигнала
RST: сброс сигнала
Занят, занят, сигнал
CS: Выберите кусок сигнала
FRST: 1 канал сигнала Заказы образца
VIO: уровень интерфейса связи
DB0-DB15: шина данных
Цвет: представлен на изображении Цвет
Материал: АБС-пластик
Посылка в комплект входит:
2*8 двухрядный штифт
8 * джемпер Шапки
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
