Описание
【Module интерфейс signal】
【Shipping list】
I2CInterfaceRC522A доска для обучения;
Примечания: отправка сети данных, пожалуйста, сделайте заметки после фотосессии-почтовый адрес.
В основном оно включает следующее содержание:
A. Вспомогательные рекомендации;
B. 51SinglechipRC522Module.
Модульный чертеж, пожалуйста, обратите внимание, если необходимо.

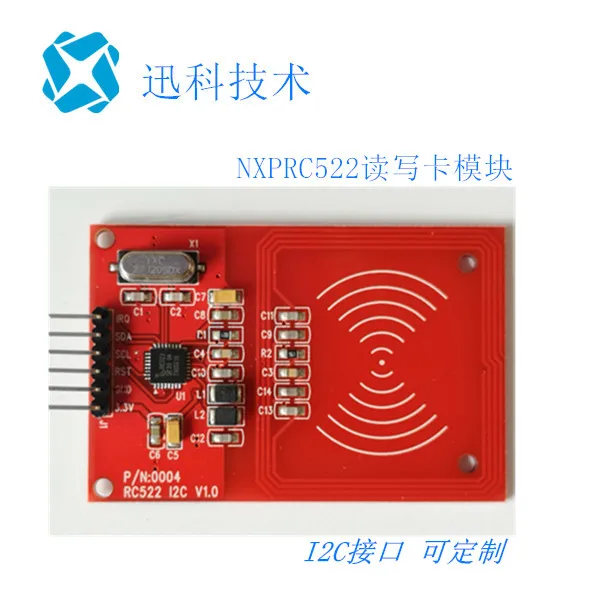

【RC522Module introduction】
Этот модуль разработан независимо, пожалуйста, обратите внимание, что линия интерфейса заказа отличается от продукции других продавцов, достаточно материалов для обеспечения стабильности продукции, фотография сделана в натуральном виде.
【RC522Chip introduction】
MF RC522Is применяется to13.56MHzHigh интегрированный чип для чтения и записи в бесконтактной связи, yesNXPCompany направляет «три таблицы» приложение запустило низкое напряжение, низкая стоимость, маленькое Бесконтактное чтение и письменная карточка, это лучший выбор для исследований и разработок интеллектуальных инструментов и портативных устройств. MF RC522 используя передовые модуляционные и демодуляционные концепции, полностью интегрированные in13.56 mhzвсе типы пассивных бесконтактных методов связи и протоколов 。 support14443ACompatible ретранслятора сигналов 。 цифровой Отдел Sub processingISO14443AFrame и обнаружение ошибок. кроме того, также поддерживает fastcrypto1encording algorithm, проверяя продукты wordsmifastoreries. MFRC522SupportMIFARESeries более высокая скорость бесконтактной связи, двухсторонняя скорость передачи данных до to424kbit/s. Act as13.56MHzNew членов семьи высокой интеграции чтения/записи карт, MF RC522AndMF RC500andMF rc530. есть много сходств, в то же время, он имеет много характеристик и различий. связь между ним и хостом adoptsSPIPattern, это помогает уменьшить соединение, узкий объем pcbplate, снижение затрат.
【RFIDModule introduction】
MF522-ANModule приемная микросхема Philips MFRC522Original, простая в использовании, низкая стоимость, для разработки оборудования, использование rs расширенных приложений, таких как разработка Ридера, требуется дизайн терминала РЧ-карты/использование rs производства. данный модуль доступен. Непосредственно Установите различные формы для чтения карт 。 напряжение модуля is3.3V, adoptSPIA несколько линий с простым интерфейсом могут быть непосредственно подключены к связи с anycpuосновной платой, это может обеспечить стабильную и надежную работу модуля, большое расстояние для чтения карты;
【Introduction к электрическому параметры】
Рабочий ток: 13-26mA/Direct3.3V холостой ток: 10-13mA/Direct3.3V спящий ток: <80uA пиковый ток: <30mA Рабочая частота: 13,56 МГц
Поддерживаемые типы карт: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire физические характеристики продуктов: Размер: 40 мм × 60 мм Температура окружающей среды: C-20-80degree температура хранения окружающей среды: c-40-85degree относительная влажность окружающей среды: относительная влажность 5-95%
【About use】
Параметры модуль считывания карт отлажены, когда они используются отдельно, когда модуль встроен в устройство для использования, близость к другим печатным платам или металлическим частям может повлиять на производительность чтения карты модуля, параметры должны быть Настроен для достижения лучшего чувствительного эффекта, если есть ошибка при чтении и записи карты после повторных тестов, пожалуйста, отправьте нам устройство для отладки параметров, мы отправим следующие заказы этого клиента в соответствии с параметрами после отладки.
【Antenna test】
Сейчас многие модули без тестирования сопротивления антенны в продаже, даже переработанные продукты клиента скопировали Наш модуль копировальной платы, Тест показывает, что сопротивление полностью отклоняется от нашего оригинального дизайна, В целом проблем нет В тестировании функции только этого продукта, когда большое количество приложений в продуктах, будет большая Скрытая опасность надежности, RFIDIt необходимо проверить Сопротивление антенны продукта.

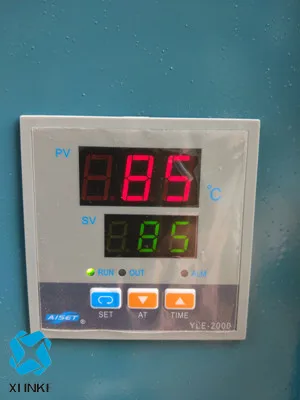

【Temperature test】
Rfidмодуль чтения и письменная карточка чувствительна к температуре, необходимо обеспечить стабильную и надежную работу в холодную зиму и жаркое лето, в дополнение к использованию оригинальных чипов, стабильность температуры сопротивления и емкости устройств также очень важно, только когда параметры Из компонентов стабильны может сопротивление антенны не смещаться с изменением температуры. очень важно проверить высокую и низкую температуру окружающей среды на этапе подготовки образца и после массового производства, когда сырье заменяется на Поставщики 。
