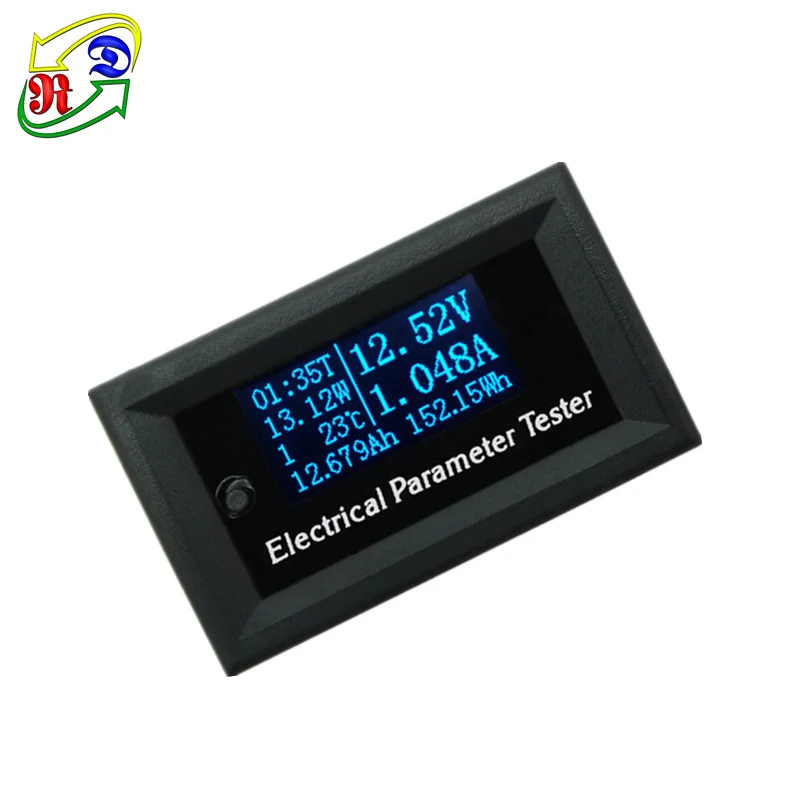

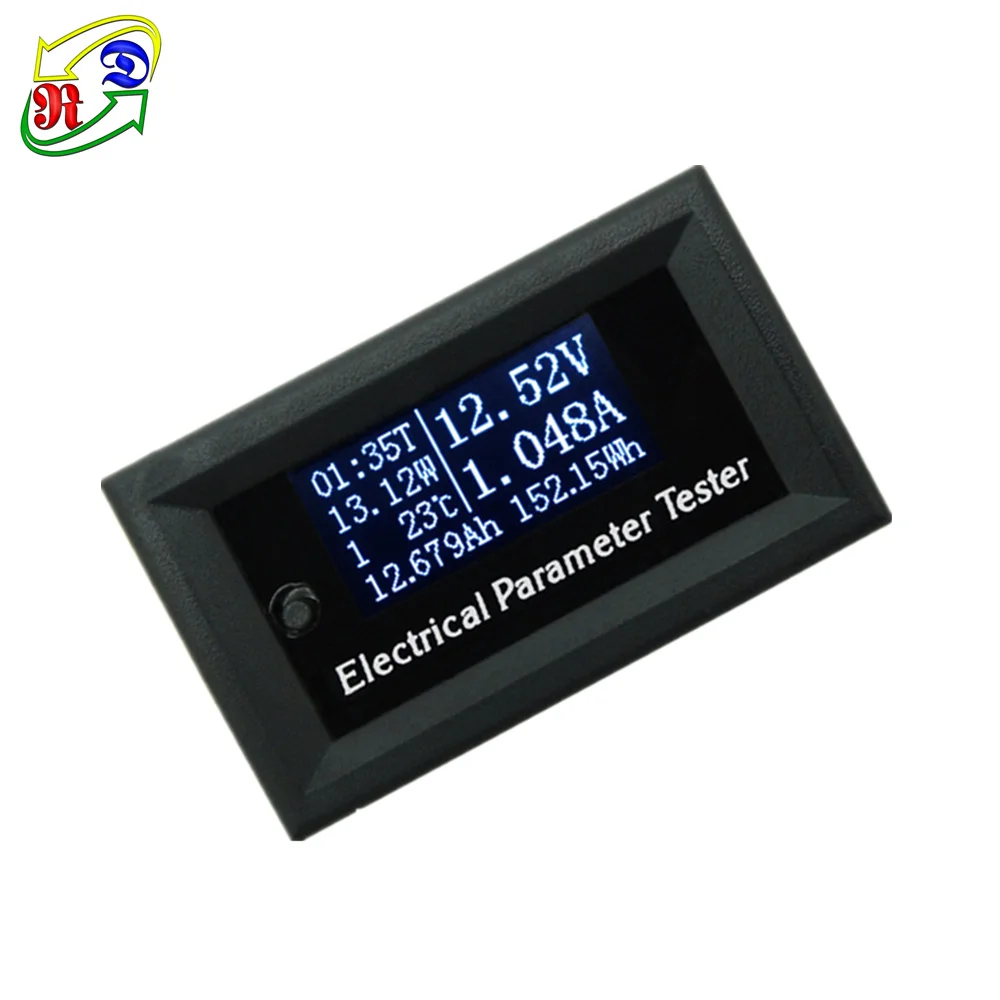

RD 7в1 OLED Многофункциональный тестер, измеритель напряжения, тока, времени, температуры, емкости, Электрический вольтметр, амперметр

Описание

Start16363955656717

Дисплей Интерфейс Инструкция:

Время непрерывной работыМощность дисплейНабор данныхТемпература дисплейЁмкость дисплейНапряжение дисплейТекущий ДисплейЭнергии Дисплей

Кнопка Функция Инструкция:

В интерфейсе отображения нажмите кнопку, чтобы переключить набор данных; Удерживайте нажатой кнопку, чтобы очистить скопированные данные до нуля.

Старение компонентов и изменение температуры после длительного использования могут появиться небольшие погрешности, когда он измеряет малый ток. Чтобы избежать этой ошибки, вы можете отсоединить текущее гнездо провода и сохранить нажатие кнопки для подключения источника питания, пока на экране не будет отображаться «AAA», а затем разболтается кнопка.

Инструкция по монтажной схеме:

Пожалуйста, убедитесь в правильности проводки в строгом соответствии с схемой проводки.

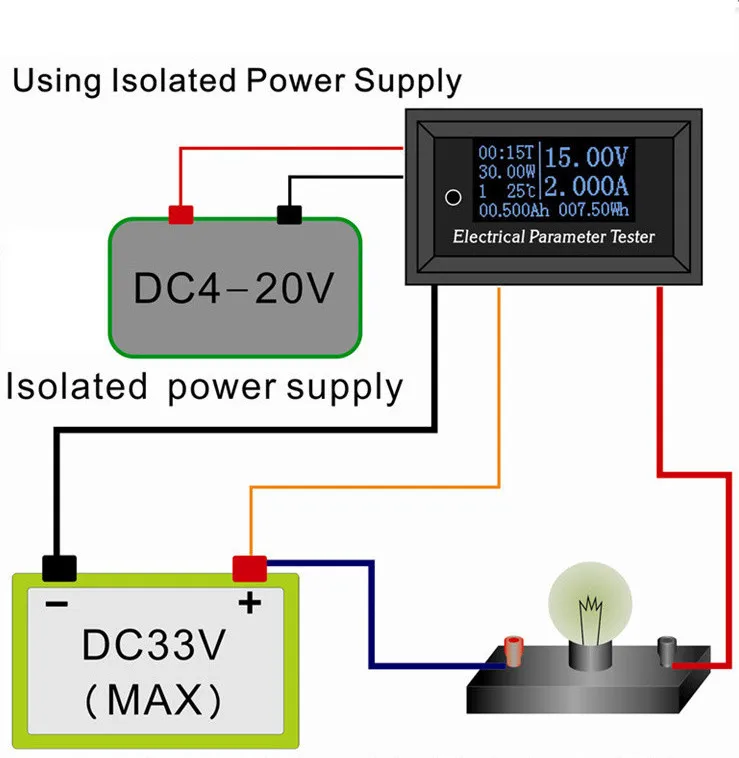

Используя изолированный Питание

Два источника питания должны быть изолированы и не подключены к любой нагрузке. Самое высокое напряжение изолированного источника питания-20 в

Использование преобразователя DC-DC в источник питания

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания. Преобразователь DC-DC должен быть общей катодной структурой.

Использование системы для питания

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.
