Описание

Start16363955656717

DP20V2A программируемый понижающий модуль питания постоянного напряжения постоянного тока

1. Информация о продукте

Программируемый Модуль питания постоянного напряжения и постоянного тока является корпусным и деликатным, и он помещает набор аналоговых интеграционных и цифровых функций управления в одном. Регулируемый диапазон выходного напряжения составляет 0-20,0 в, шаг на 0,1 в.Его регулируемый диапазон выходного тока 0-2.00A, шаг на 0.01A. Напряжение загрузки может храниться свободно и модель имеет две группы быстрого хранения напряжения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модели имеет функцию цифрового вольтметра и амперметра. Вы можете просматривать предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и яркость ЖК-дисплея.

2. Технические параметры

Вес: 59 г/шт.

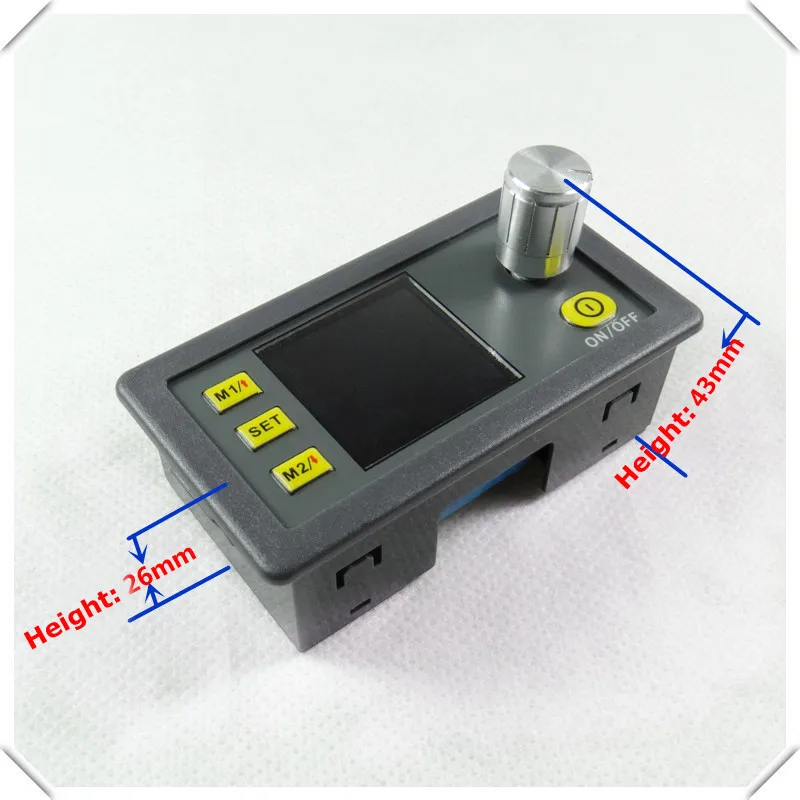

Измерение: 79 мм * 42 мм * 26 мм (Д * Ш * В)

Размер в открытом виде:71 мм * 39 мм

Вход положительный: При температуре +

Вход отрицательный:

Выход ток : 0-2.00A

Выход мощность : Максимальный 40 W

Выход положительный: +

Выход отрицательный: Из-

Частота пульсации: Около 330 кГц

Вход диапазон напряжения : 4,5-23 V(23 в-это предельное максимальное напряжение. При использовании убедитесь, что входное напряжение ниже 23 в)

Выход диапазон напряжения: 0-20,0 в(В режиме пониженного напряжения Входное напряжение должно быть выше 3 В),Кнопка управления позволяет быстро собрать 2 набора данных.

Пиковое значение пульсации до пикового значения: 50мв (стандартное значение)

3. Направление для использования

3,1:Дисплей введение:

U-IN:Входное напряжениеU-SET:Предустановленное напряжение

U-OUT:Выходное напряжениеI-SET:Предустановленный ток

I-OUT:Выходной токМощность:Выходная мощность

M-PRE:Ярлык магазинСветодиодный:Яркости фона

M1:Ярлык store1M2:Ярлык магазине 2

S-MD:Настройка режимаR-MD:Нормальное рабочее состояние

Кнопка ВКЛ/0FF:Открыть/выключить выход модуля

3,2Ключевая функция инструкции:

Набор: Настройка функции, подтверждение функции;

: Ярлык извлечения M1 сохраненные данные/Переключение на выбор/ярлык хранения.

: Ярлык извлечение M2 сохраненных данных/страница вниз, чтобы выбрать/ярлык хранения

Вкл/Выкл:Открытый или закрытый выход напряжения.

3,3 инструкция по эксплуатации:

(1)Регулировка предустановленного напряжения: Нажмите кнопку ing SET, страница вниз, чтобы U-SET, нажмите потенциометр codding, затем введитеРегулировки Числовые значения. Нажмите потенциометр codding в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Включите потенциометр для настройки числового значения. В том случае, если вы хотитеВыход регулировки напряжения, нажмите в ближайшее время установить. В процессе регулировки заданного напряжения, если вы открываете режим выходного напряжения нажатием кнопки вкл/выкл, выходное напряжение будет освежать, увеличивая или уменьшая числовое значение; еслиВы закрываете режим выходного напряжения нажатием кнопки вкл/выкл, выходное напряжение не будет обновляться, увеличивая или уменьшая числовое значение.

(2)Регулировка предустановленного тока:Нажмите кнопку ing SET, страница вниз, чтобы I-SET, нажмите потенциометр codding, затем введитеРегулировки Числовые значения. Нажмите потенциометр codding в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Включите потенциометр для настройки числового значения. В том случае, если вы хотитеВыход регулировки тока, нажмите в ближайшее время установить.

(3)Мощность-для хранения: Если вы хотите использовать Настоящее значение, включаяПредустановленное напряжение, предустановленный ток, яркость ЖК-дисплеяВ следующий раз использования модуля, вы должны сохранить эти значения. При нормальной работе (R-MD) удерживайте нажатой клавишу SET до тех пор, пока на ЖК-дисплее не появится Красная надпись «MEMO», а затем отключайте клавишу, указывая на заданное напряжение. Вы можете использовать эти значения в следующий раз.

(4)Экстракт ярлык для хранения и соотношение цена/качество:

Когда система является режимом настройки (S-MD), сохраняйте нажатиеИлиКлюч, Ярлык для хранения и соотношение цена/качествоМожет быть извлечена.

(5)Store ярлык для хранения и соотношение цена/качество:

Нажмите кнопку ing SET, страница вниз, чтобы M-PRE, нажмите потенциометр codding, затем введите место хранения M1 или M2. В значение времени, нажмите в ближайшее время, Значение будет храниться в месте М1;Нажмите в ближайшее время, Значение будет храниться в месте М2.Если вы хотите выйти из этого режима, нажмите кнопку summary SET

(6)Регулировка яркости фона:

Нажатие кнопки SET, страница вниз до местаЯркости фона, Нажмите потенциометр codding, затем введите для регулировки числового значения. Нажмите потенциометр codding в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Включите потенциометр для настройки числового значения. Если вы хотите выйти из этого режима, нажмите кнопку summary SET.

4. Обратите внимание на

4,1 В тех случаях, когда вы не используете модуль или регулирует предустановленное напряжение или ток, чтобы начать процесс имейте в виду, что для того, чтобы быть закрыт в чехол из неправильную операцию высокого напряжения для сжигания нагрузки.

4,2 Убедитесь, что Установочное напряжение ниже, чем выходное напряжение 3 В, по крайней мере, иначе будет сигнализация.

4,3Входное напряжение должно быть ниже 23 в, а 23 в-самое высокое напряжение. Пожалуйста, оставьте достаточный leeway, иначе сгорите его.

4,4При падении входного напряжения и не удовлетворении того, что входное напряжение выше заданного напряжения около 3 в, модуль автоматически отключит выход, чтобы предотвратить повреждение модуля.

4,5Если модуль используется под сильным солнечным светом, ЖК-дисплей будет поврежден. Поэтому мы не советуем вам использовать модуль под сильным солнцем.

4,6Когда модуль используется на полную мощность, пожалуйста, обратите внимание, чтобы сохранить вентиляцию и тепловыделение модуля.

4,7Пожалуйста, не используйте модуль для зарядки аккумулятора. Если входной конец не подает питание, обратное напряжение батареи повредит модуль. {если вы должны использовать модуль, пожалуйста, добавьте диод на выходе}
