RD DPS8005 программируемый модуль постоянного напряжения тока понижающий источник питания Вольтметр Амперметр понижающий преобразователь 80 в 5A

Описание

Постоянная Напряжение постоянного тока

Программируемый Блок питания

Модель продукта: DPS8005

Технические параметры

Диапазон входного напряжения: DC10-90V Диапазон выходного напряжения: 0-80,00 в

Выходной ток: 0-408 A Диапазон выходной мощности: 0-Вт

Вес продукта: около 150 г Размер продукта: 79*43*54 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм точность выходного напряжения: ± (0.5% + 3 цифры)

Точность выходного тока: ± (0.8% + 5 цифр)

Обратите внимание перед покупкой:

1, DPS8005 коммуникационная версияПриложение был опубликован, Вы можете использовать bluetooth для подключения andriod телефона, это только suupport android 5,0 и выше.( Некоторые фирменные телефоны android system bElongs для пользовательской системы, наше приложение не совместимо, например xiao mi, Nokia и других брендов, поэтому, пожалуйста, загрузите и протестируйте перед покупкой, Осторожно покупайте).

Вы можете снизить нагрузку на файл DPS8005:Http://www.mediafire.com/folder/i1766ch7ec97a/DPS8005_file

2, есть 3 версии,Нет коммуникационная версия, Сообщение + USB версия, Связь + USB + BT (bluetooth).

Для приложения необходимо использовать bluetooth boad для подключения

3,ДляНет коммуникационная версия, Нет программы commnunication и оборудования для поддержки, нет никакой функции связи, не может быть обновлено.

4,Это файл для верхней установки компьютера и программного обеспечения, вы можете скачать:Http://www.mediafire.com/folder/i1766ch7ec97a/DPS8005_file

5. Верхняя установка компьютера, подключение по USB и Bluetooth видео: Https://youtu.be/7SZcuMmvhtw

Подключение приложения и управление видео:Https://youtu.be/-hBzL224dZk

Https://www.youtube.com/watch?v=mX1oO1a1nGs

6. Перед покупкой этого продукта, пожалуйста, загрузите верхнее компьютерное программное обеспечение и протестируйте, если оно подходит для вашего компьютера, вы можете купить

7.Программное обеспечение для ПК поддерживает толькоWin7 и более поздних версий,Приложение для AndroidПоддержка android 5,0 и выше

Общая информация

Программируемый источник питания обеспечивает постоянный ток и постоянное напряжение и сочетает в себе аналоговые и цифровые технологии в интегрированной и передовой конструкции. полностью регулируемый выход колеблется от 0-80,00 в В 0,01 в (10 мВ) шаги и полностью регулируемый ток ограниченный выход колеблется от 0-5.100A в 0.001A (1 мА) Шагами. блок предлагает энергонезависимое хранение параметров отключения питания и 10 программируемых предустановленных групп данных памяти с функцией быстрого отзыва для групп 1 и 2. Цифровой интерфейс управления предлагает полный набор функций, недоступный только для аналоговых блоки питания. Клавиатура и поворотное управление обеспечивают простой ввод и выбор всех необходимых настроек, а полноцветный ЖК-дисплей обеспечивает детальный дисплей широкой, но легко считываемой информации, относящейся к эксплуатации и производительности системы. Элементы, которые могут отображаться, включают прецизионный Вольтметр и амперметр, предустановленное напряжение, выходное напряжение, предустановленное ограничение тока, выходной ток, выходную мощность и параметры выбора группы данных и меню. Значки уведомлений и текст включают в себя такие индикации, как включение или отключение вывода, постоянный ток или постоянный режим работы напряжения, предупреждение об аномальном состоянии, блокировка клавиатуры или разблокировка состояния и группа данных в использовании. Интерфейс настройки данных позволяет полностью регулировать значения защиты от перегрузки по току, перенапряжения и перенапряжения, настройки группы данных и яркость ЖК-дисплея. Блок предлагает технологически продвинутый дизайн представлен в очень компактном размере, который и Визуально привлекательный и простой в эксплуатации.

Примечания:

Вы должны убедиться, что входное напряжение как минимум в 1,1 раз выше, чем выходное напряжение. Когда блок установлен в корпусе, Абсолютно важно обеспечить соответствующую вентиляцию для отвода тепла.

Соединение деталей

В+ : Вход Положительный в-: Вход отрицательный

OUT+:Выход положительный вне-: Выход отрицательный

Примечание: Диапазон входного напряжения составляет 10,00-80,00 в постоянного тока. 80,00 в постоянного тока является максимальным предельным входным напряжением.Всегда гарантируйте достаточный запас безопасности и убедитесь, что входное напряжение не превышает максимально допустимое. Невыполнение этого требования может привести к небольшому повреждению устройства.

Несмотря на то, что этот модуль разработан с защитой от обратной полярности и защиты от короткого замыкания на выходе, вы все равно должны убедиться, что подключения к устройству соответствуют деталям подключения. В случае, еслиВходная мощность ПоставкаПодключается к выходным клеммам, тогда устройство будет сильно повреждено.

Вход должен бытьDC МощностьТолько. Питание от сети переменного или переменного тока 110 или 220 В ни при каких условиях не должно быть подключено к этому устройству. Кроме непосредственного и, возможно, фатального риска удара электрическим током, это вызовет крупный, непоправимый ущерб агрегату.

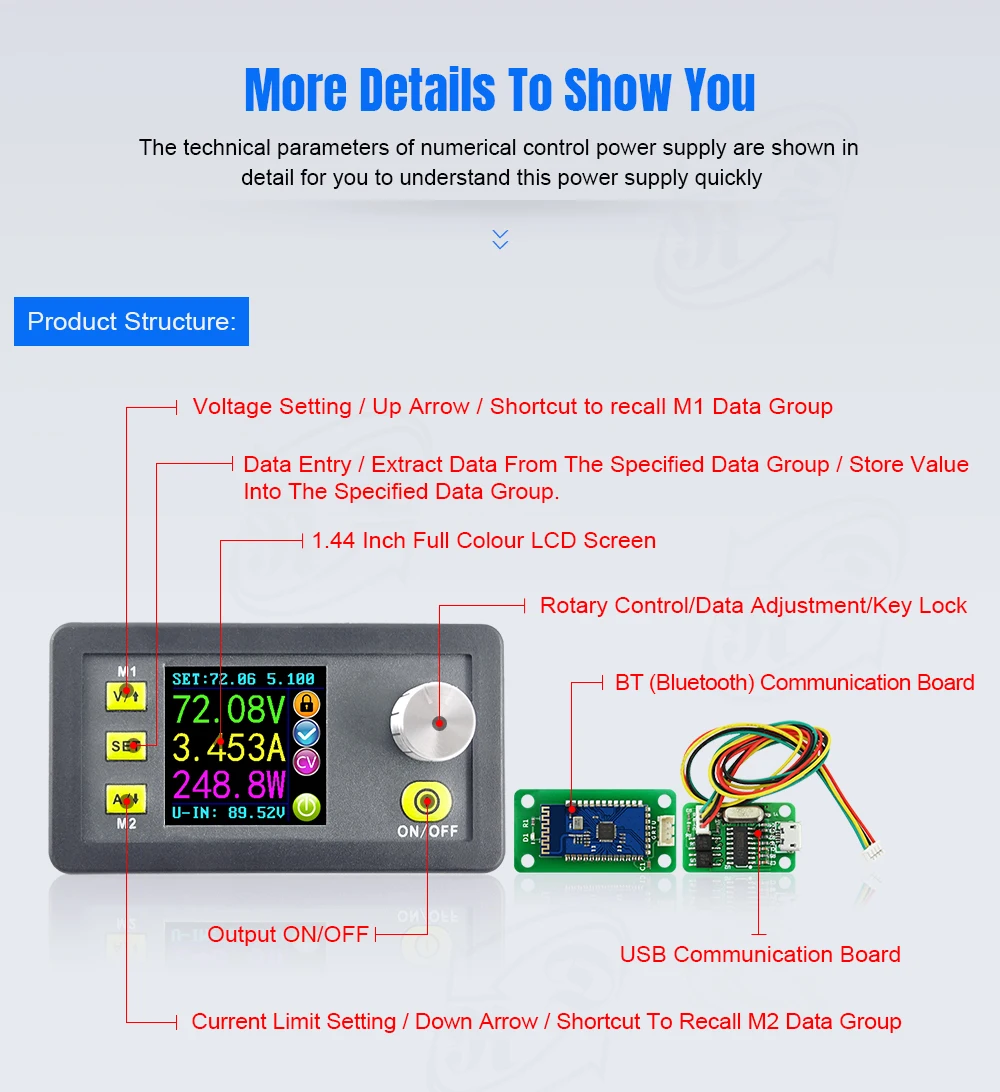

Панель Описание

1. Настройка напряжения/стрелка вверх/ярлык для вызова группы данных M1.

2. Ввод данных/извлечение данных из указанной группы данных/сохранение значения в указанную группу данных.

3. Текущий лимит/Стрелка вниз/ярлык для вызова группы данных M2.

4. 1,44 дюймовый полноцветный ЖК-экран.

5. Поворотное управление/Регулировка данных/блокировка ключа.

6. Выход ВКЛ/ВЫКЛ.

Дисплей Описание интерфейса

7. Заданное значение выходного напряжения.

8. Фактическое значение выходного напряжения.

9. Фактическое значение выходного тока.

10. Фактическое значение выходной мощности.

11. Фактическое значение входного напряжения.

12. Предустановленное значение лимита выходного тока.

13. Кнопка заблокирована или разблокирована.

14. Нормальный или ненормальный статус.

15. Приглашение постоянного напряжения или постоянного тока.

16. Номер группы данных в подсказке использования.

17. Вывод включен или отключен приглашение

18. Предустановленных выход Напряжение.

19. Предустановленный лимит выходного тока.

20. Предустановленный предел перенапряжения.

21. Предустановленный лимит перегрузки по току.

22. Предустановленный предел мощности.

23. Предустановленный уровень яркости экрана.

24. Предустановленный номер группы данных.

25 лет. Фактическое значение выходного напряжения и выходного тока.

Инструкции по эксплуатации

Когда устройство сначала работает на экране приветствия, затем в ближайшее время отображается главный экран интерфейса. На экране основного интерфейса на верхней части экрана отображаются выбранные (заданные) предельные значения напряжения и тока. Когда Выход включен фактическийРеальнаяВыходное напряжение, ток и мощность отображаются крупным шрифтом. Фактическое входное напряжение отображается в нижней части экрана. В правой части экрана находятся значки и подсказки, указывающие состояние системы. Это: Значок состояния блокировки клавиатуры, значок аномального состояния вывода, значок постоянного напряжения/постоянного тока, предустановленный номер памяти группы данных (при выборе) и значок включения/отключения вывода.
