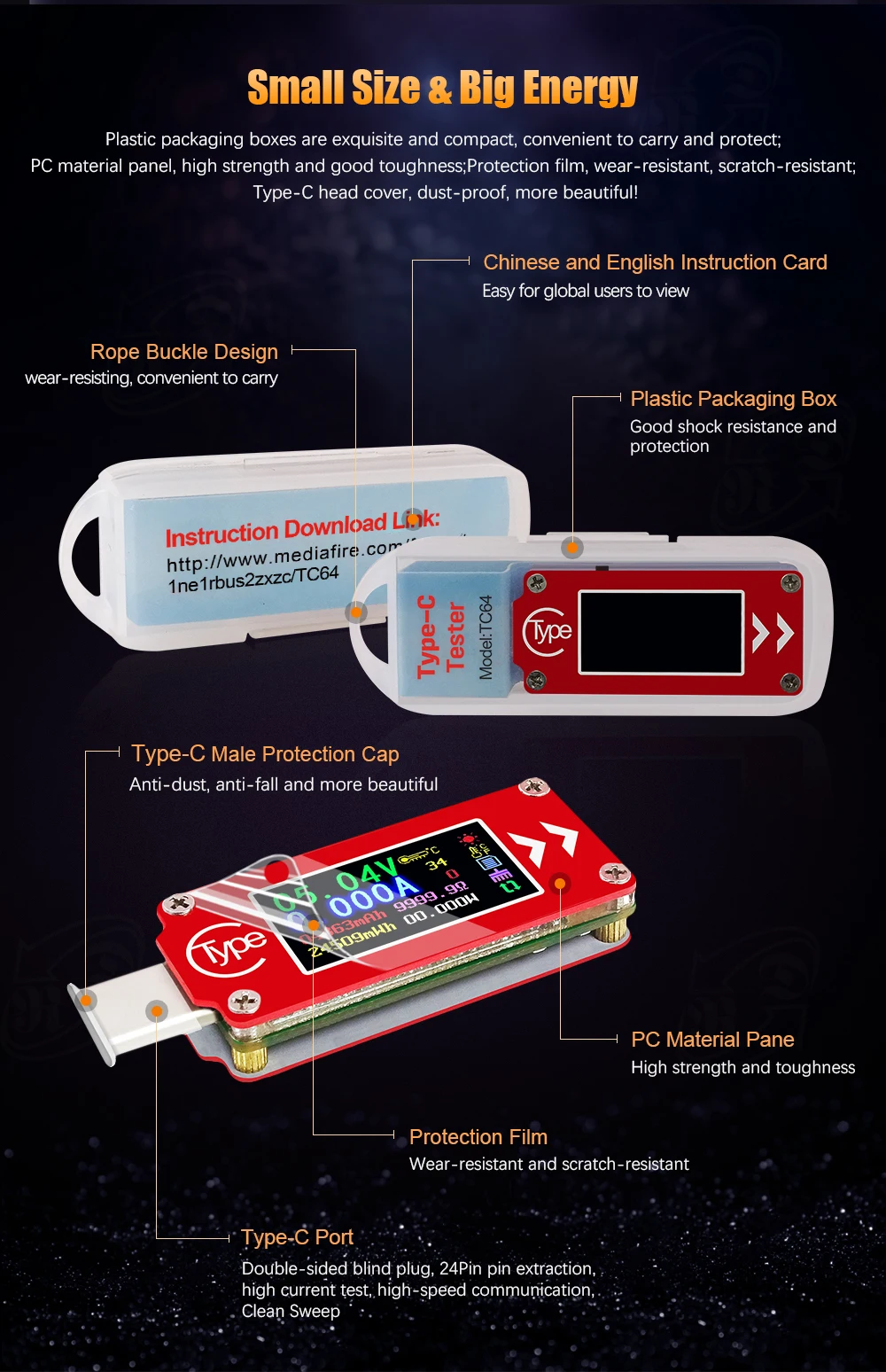

RD TC64 type-C цветной ЖК-дисплей USB Вольтметр Амперметр измеритель напряжения тока мультиметр батарея PD зарядное устройство USB Тестер

Описание

Технические параметры:

Модель продукта: TC64 Экран дисплея: 0,96 дюймовый цветной ЖК-дисплей

Диапазон измерения напряжения: 3,70-30,00 В разрешение измерения напряжения: 0,01 в

Диапазон измерения тока: 0-4.000A Измерение тока Разрешение: 0.001A

Емкость аккумулятора: 0-99999 мАч точность измерения напряжения: ± (0,8 + 4 цифры на 25)

Диапазон экумуляции энергии: 0-99999mWh 999.99Wh точность измерения тока: ± (1 + 4 цифры, при 25)

Диапазон сопротивления нагрузки: 1-9999,9 диапазон измерения мощности: 0-120 Вт

Размер изделия: 50 мм x 19 мм x 9 мм

Частота обновления: 2 Гц Вес продукта: 7 г (с упаковкой 14 г)

Режим распознавания быстрой зарядки: QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG

Примечание:

1,Ток продукта только изРазъем к женскомуРазъем(Односторонний ток), Реверс все еще заряжен, но ток показан 0. Обратите внимание при использовании.

2,Если вы используете наш TC64 метр для подключения телефона, вы должны иметь зарядное устройство PD, или есть много конвертерного кабеля ..

2, порт type-C является полнофункциональным портом, поддерживает быструю зарядку type-C и большинство устройств type-c, но не идентификационное сопротивление type-c (без триггера type-c)

3,Применение: измерение PD зарядного устройства; измерение автомобильного зарядного устройства PD; измерение вспышки type-C U и т. Д.

На изображении:

1, руководство пользователя:Http://www.mediafire.com/folder/1ne1rbus2zxzc/TC64

2.Описание видео:Https://www.youtube.com/watch?v=x1rUT5rOgSA

Функция Интерфейс:

Измерение основной интерфейс быстрого распознавания заряда

Инструкция по управлению кнопками:

Кнопка расположена сбоку от тестера. Есть 2 вида работы, длинный пресс и короткий пресс. Короткое нажатие для того, чтобы осуществить переключение между основным интерфейсом измерения и интерфейсом быстрого распознавания заряда.

Введение значок Функция

1: значок выключения экрана

2: значок переключателя температуры

3: значок переключателя группы данных

4: значок сброса текущей группы данных

5: значок вращения экрана

Управление Инструкция:

После включения питания, приветственный интерфейс будет отображаться во-первых, затем будет показан основной интерфейс измерения.

Интерфейс 1: основной интерфейс измерения.

6: значение измерения напряжения

7: значение измерения тока

8: общая емкость

9: экономия энергии

10: значение измерения температуры

11: количество группы данных

12: эквивалентное значение импеданса нагрузки

13: Измерение мощности Valu

Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

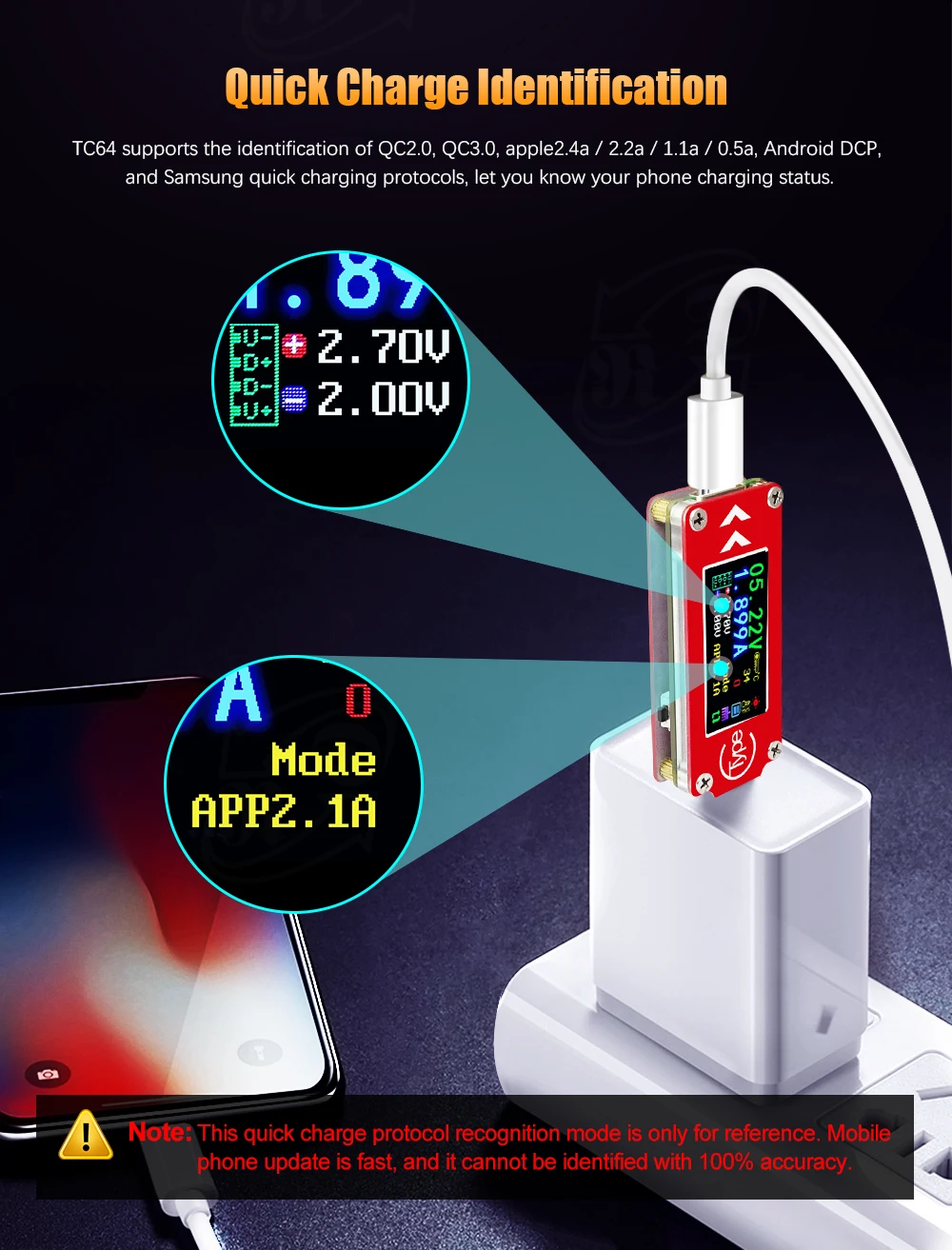

Интерфейс 2: интерфейс быстрого распознавания заряда:

Интерфейс 2: интерфейс быстрого распознавания заряда:

14: D +: (DP) уровень положительного сигнала.

15: D-: (DM), уровень отрицательного сигнала.

16: Отображение режима зарядки

Продукт автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG. (Обратите внимание: Эта модель распознавания с помощью соглашения о быстрой зарядке предназначена только для справки, так как мобильный телефон быстро обновляется, она не может быть абсолютно точной идентификацией)

Настройка параметров:

Нажмите и удерживайте кнопку, пока соответствующий значок не будет выбран и отображен (фон значка поворачивается черным к синему), затем расслабьте кнопку, чтобы воплотить функцию

Нажмите и удерживайте кнопку, значок выключения экрана будет выбран и отображен, затем расслабьте кнопку, экран будет выключен, затем нажмите кнопку или включите снова, дисплей будет светиться снова

. Нажмите и удерживайте кнопку, значок переключателя температурного блока будет выбран и отображен, затем расслабьте кнопку, блок температуры будет переключен. Градусный Цельсия-стандартный температурный блок

Нажмите и удерживайте кнопку, значок переключателя группы данных будет выбран и отображен, затем ослабьте кнопку, группа данных будет переключаться. Этот тестер может предоставить 2 группы для хранения и проверки, 0 и 1 группа данных. Когда набор данных 0 группа, сила тока будет храниться после отключения питания. Когда питание в следующий раз, сохраненный мАч и mWh мигает отображается. Когда новая мАч составляет до 1 мАч, сохраненные мАч и mWh будут покрыты, и значения начнутся снова. Когда набор данных-группа 1, сила тока будет храниться после отключения питания. И Сохраненная емкость будет накапливаться после включения питания.

Нажмите и удерживайте кнопку, текущий значок сброса группы данных будет выбран и отображен, затем расслабьте кнопку, данные текущей группы данных будут сброшены.

Нажмите и удерживайте кнопку, значок поворота экрана будет выбран и отображен, затем отключайте кнопку, экран будет вращаться на 180 градусов, и автоматически сохранен, что удобно для более позднего использования

Применение:

Измерение зарядного устройства PD; измерение автомобильного зарядного устройства PD; измерение вспышки type-C U и т. Д.
