Описание

Технические Поддержка

Если у вас есть какие-либо вопросы о нашей продукции, пожалуйста, свяжитесь с нами таким образом, сейчас мы поддерживаем Tencent QQ group, WeChat group и WhatsApp, вот контактная информация.

Группе QQ: 550112838

WeChat: 15868147353

WhatsAppТел.: + 8615868147353

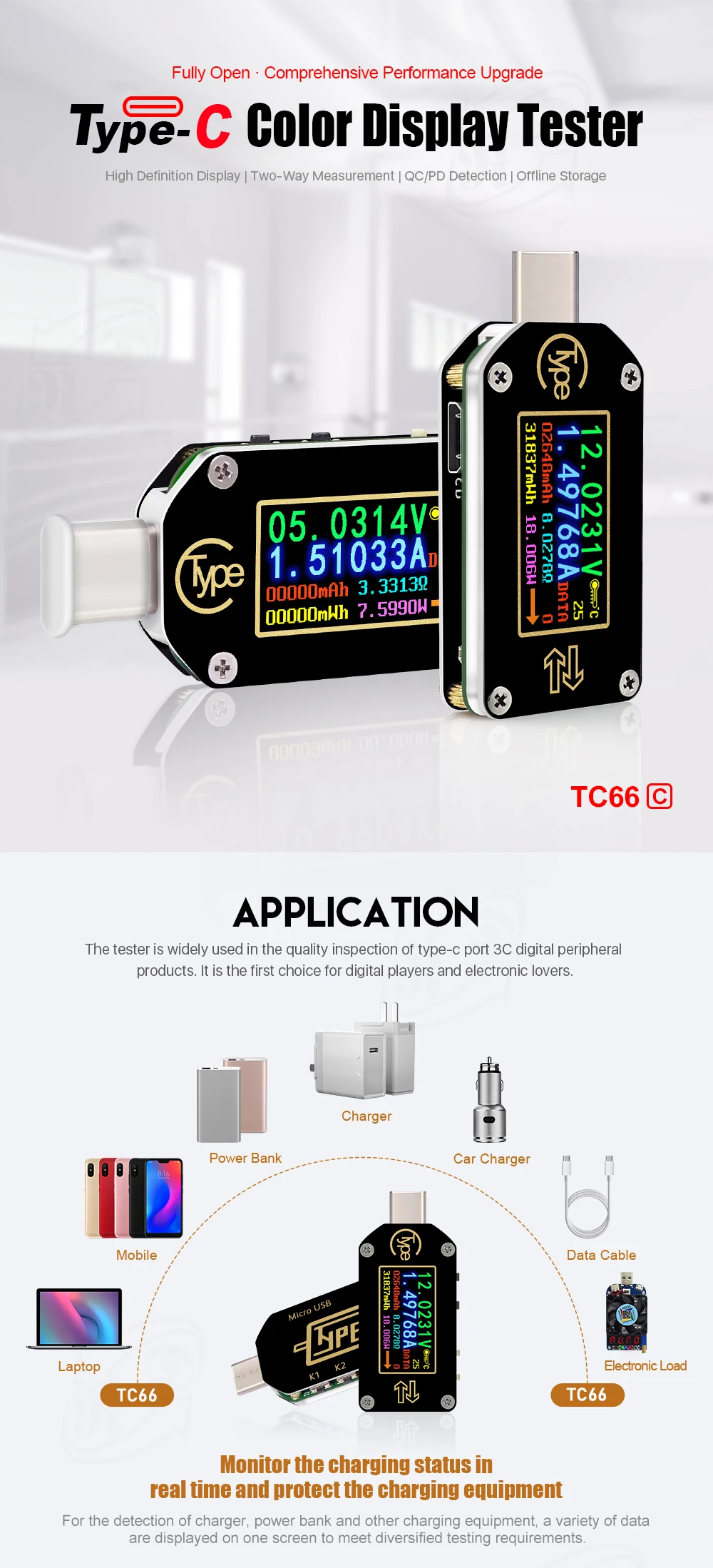

Инструкция для тестера type-C с полноцветным дисплеем

-Модель: TC66/TC66C

В настоящее время программное обеспечение для ПК TC66C не совместимо с системами windows на чешском и корейском языках. Мы обновляем его. Если вы возражаете, пожалуйста, не покупайте.

TC66 (C) не подходит для Baseus продукции, пожалуйста, не используйте его, чтобы проверить Baseus продукты

Уважаемые покупатели, обратите внимание,

Благодарим Вас за покупку этого полноцветного тестера type-C от компании Hangzhou Ruideng Technology Co., ltd. перед использованием данного продукта мы рекомендуем вам вкратце ознакомиться с этими инструкциями. В целях обеспечения правильной эксплуатации и использования устройства. Мы также советуем вам держать эти инструкции в безопасном месте для будущих справочных целей, которые могут потребоваться. (Пожалуйста, обратите внимание на красные слова в этом руководстве)

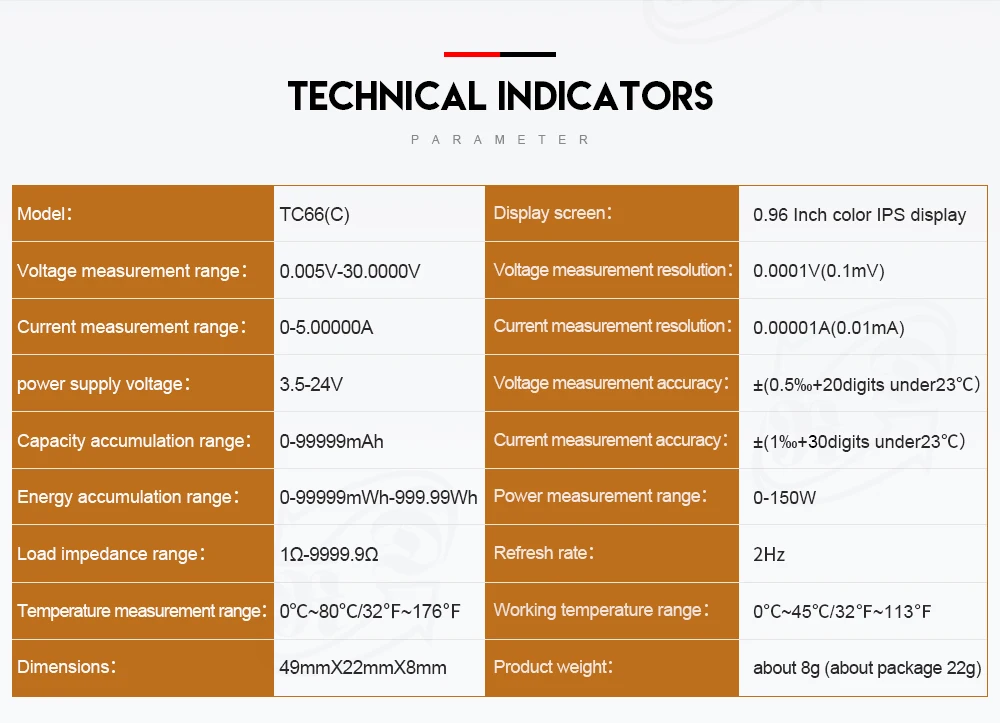

1. Технические параметры:

Модель:

TC66/TC66-C

Дисплей экран:

0,96 дюймовый цветной ips дисплей

Напряжение Диапазон измерений:

0,005 V-30,0000 V

Напряжение Дискретность:

0,0001 V (0.1mV)

Диапазон измерения тока:

0-5.00000A

В настоящее время Дискретность:

0.00001A (0.01mA)

Напряжение питания:

3,5-24 V

Экран Разрешение:

160*80

Ёмкость накопление диапазон:

0-99999 мА-ч

Напряжение Точность измерения:

± (0,5 ‰ + 20 цифр при 23 °)

Накопление энергии диапазон:

0-99999mWh 999.99Wh

Точность измерения тока:

± (1‰+ 30 цифр, при 23 °)

Нагрузки диапазону сопротивления:

1Ω-9999,9 Ω

Мощность Диапазон измерений:

0-150 W

Температура Диапазон измерений:

0 ° ~ 80 °/32 ° ~ 176 °

Частота обновления:

2 Гц

Диапазон рабочих температур:

0 ~ 45 °/32 ° ~ 113 °

Автоматического отключения экрана:

0-9mins

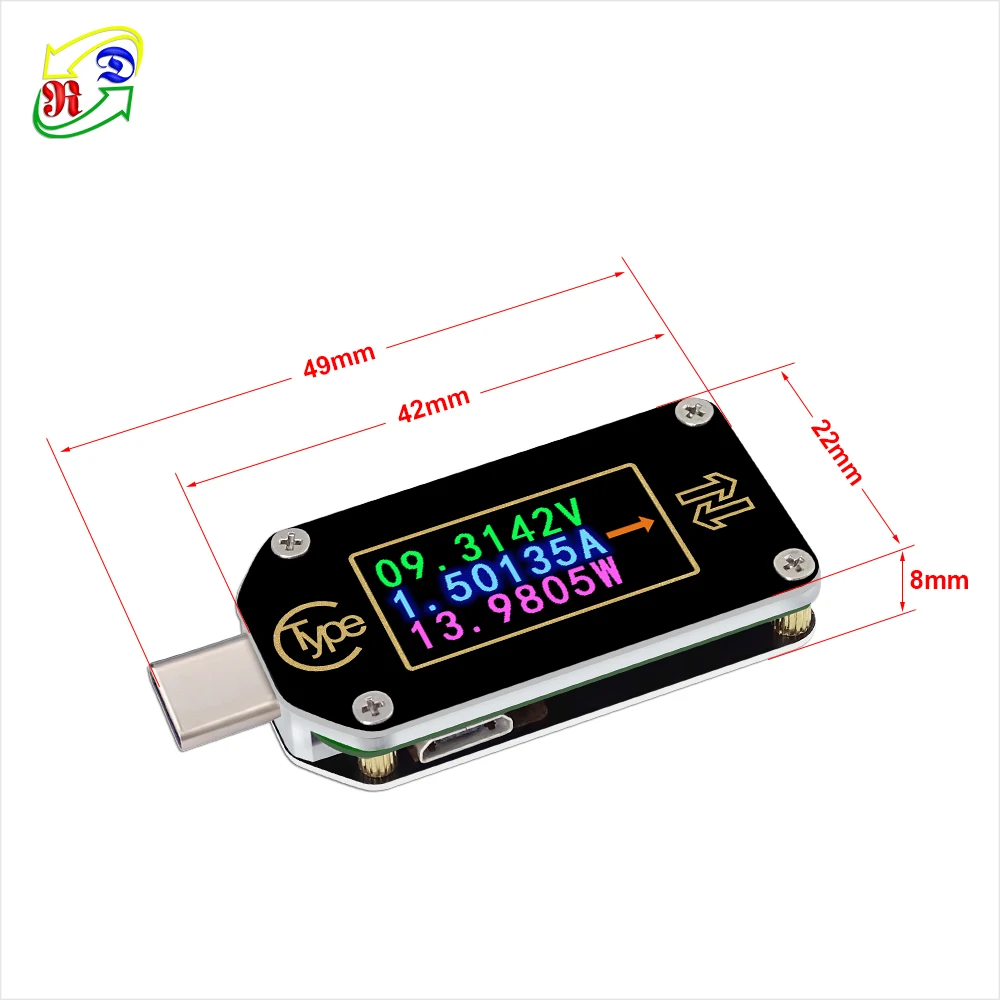

Размеры:

Тонкий УФ-фильтр 49 мм x 22 мм x 8 мм

Вес продукта:

Около 8 г (около посылка 22 г)

Режим распознавания быстрой зарядки:

QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUN

Примечание:

1.TC66 и TC66C разница: TC66 не имеет Платы bluetooth, не поддерживает приложение. TC66C у нас.

2.Поскольку firware постоянно обновляется, пожалуйста, ознакомьтесь с полученными продуктами.

3. При использовании TC66 для обнаружения зарядного устройства необходимо включить выпадающий куб. См. При использовании TC66 для обнаружения процесса зарядки мобильного телефона, необходимо, чтобы выключить CC раскрывающегося списка.

4. Переключатель на продукте является переключателем питания для системы. При использовании, установите переключатель в положение ВКЛ. Если напряжение меньше 3,5 в, используйте Micro для самостоятельного питания и установите переключатель на выключение.

5. Когда TC66 использует двуглавую линию Typec для запуска приманки, может использоваться только одна сторона. Если он не яркий, пожалуйста, переверните интерфейс.

6. TC66 (C) операции, ПК, программного обеспечения, Android APP Инструкция по ссылке:Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66

Или вы можете скачать его в Google Play с помощью поиска «TC66C», если вы используете iPhone, вы можете найти «TC66C» в APP STORE и скачать напрямую

7. Работа и тестирование видео:Https://youtu.be/SCVcSjDMx2g

8. Клиент Отзывы: Https:/youtu. be/yVPxT _ wbS4

9.Когда вы загружаете файл и устанавливаете программное обеспечение для ПК, некоторые вирусные системы будут предупреждать и принимать его в качестве вируса, пожалуйста, позвольте этой функции или закрыли вирусную систему, поскольку наш файл и программное обеспечение не имеют вируса, он был разработан нашей компанией, некоторые вирусы системы не знают этого, Это займет все неизвестные вещи как система, но мы можем убедиться, что 100% нет вируса, если вы заботитесь, пожалуйста, перестаньте покупать наши продукты .....

TC64	TC66 (C)
USB порт	Тип порт type-C	Тип порт type-C
Дополнительный порт	Нет	С эффектом приближения c зарядкой Micro-USB
Напряжение диапазон измерений	3,70-30,00 V	0-30,0000 V

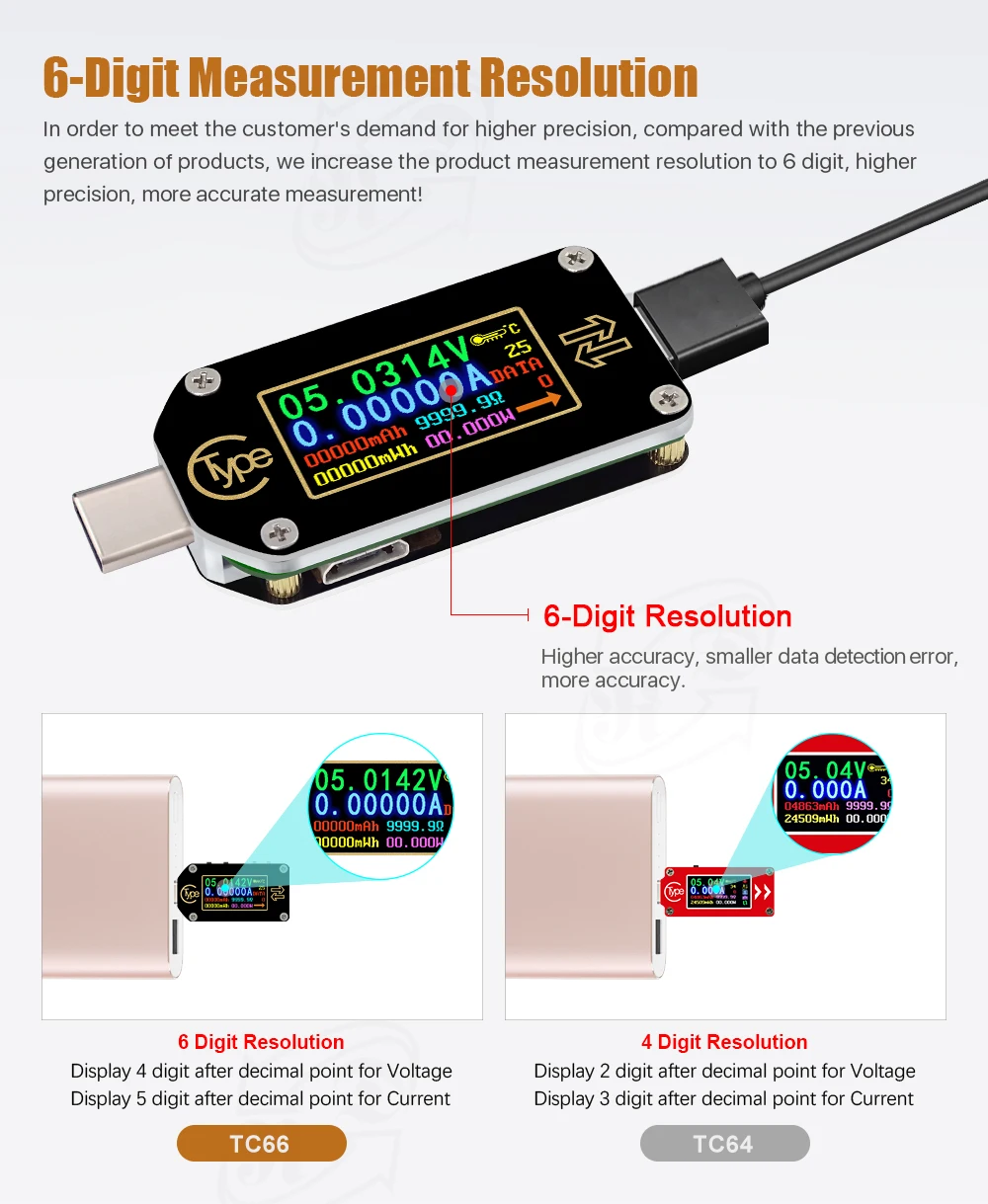

Напряжение Дискретность	0,01 V	0,0001 V (0.1mV)
Диапазон измерения тока	0-4.000A	0-5.00000A
В настоящее время Дискретность	0.001A	0.00001A (0.01mA)
Мощность диапазон измерений	0-120 W	0-150 W

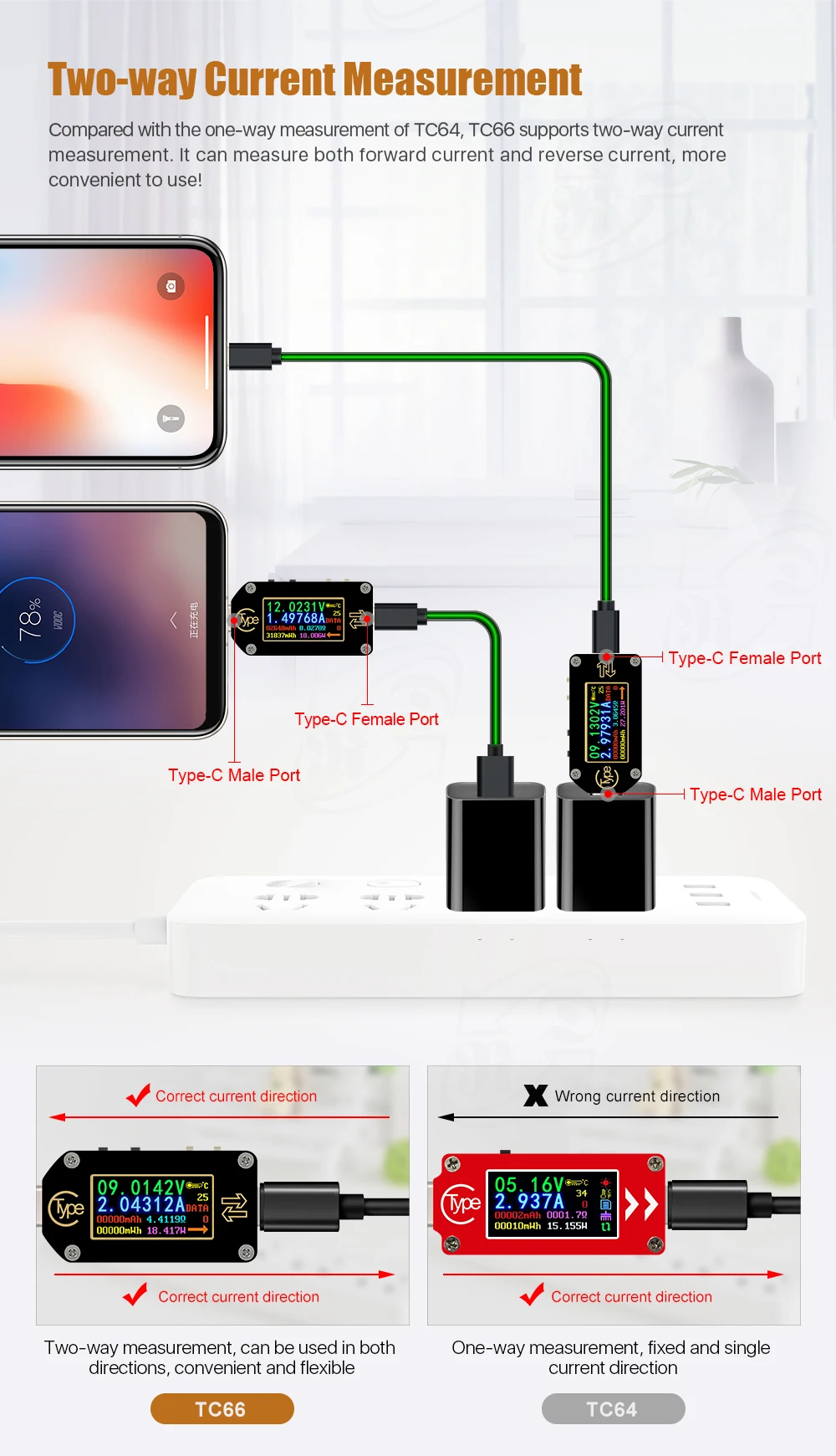

Метод измерения	Ток может проходить только в одном направлении	В настоящее время проходит в двух направлениях
Идентифицируемые протокола быстрой зарядки	QC2.0.QC3.0 APPLE2.4A/2,1 A/1A/0. 5 Android, монокальция фосфат. SAMSUNG
Поддерживается Быстрая зарядка протокол	QC2.0.QC3.0. huawei FCP. Huawei SCP. SAMSUNG AFC. PD
Триггер/манок протокол	Нет	QC2.0.QC3.0. huawei FCP. Huawei SCP. SAMSUNG AFC. PD2.0.PPS
Интерфейс введение	Основные Интерфейс Быстрое распознавание заряда Интерфейс	Основные Интерфейс В автономном режиме Запись Интерфейс Быстрое распознавание заряда Интерфейс Интерфейс обнаружения протокола быстрой зарядки Триггер Интерфейс Системы установка Интерфейс Системы информация Интерфейс Простое измерение Интерфейс
Связь Функция	Нет	Программное обеспечение для ПК: работа на Win7 или выше (Программное обеспечение для ПК может быть подключено только кабелем Micro-USB) Мобильный телефон: Android5.0 или выше; IOS8.0 выше(Устройство должно превышать iPhone 6) (Мобильный телефон может быть подключен только к TC66C по Bluetooth)
Специальный Функция	Нет	1. Обнаружение поддерживаемого/неподдерживаемого протокола быстрой зарядки 2. TC66 (C) может временно хранить данные о напряжении/токе и просматривать данные на пк программное обеспечение/приложение при подключении. 3. Триггер/приманка/PD триггер 4. Отрегулируйте яркость экрана 5. Поворот направления экрана 6. Выбор режима CC line 7. Язык выбрать 8. Восстановление заводских настроек 9. Проверьте номер серии продуктов/номер версии прошивки/время загрузки/Время работы 10. Только показать измерение напряжения/Измерение тока/Измерение мощности/направление тока на простом измерительном интерфейсе

RD TC66/TC66C тип-c PD триггер USB-C Вольтметр Амперметр Напряжение 2 способ измеритель тока мультиметр PD зарядное устройство батарея USB Тестер

2. Панель введение

A: кнопка K1, короткое нажатие для переключения значений или входа в подменю, с длительным нажатием функции на некотором интерфейсе.

B: кнопка K2, долгое нажатие для входа или выхода из меню, короткое нажатие для реализации переключателя меню.

C: блок питания кнопка включения. Когда включен, вы можете использовать систему питания; когда выключен, вы можете использовать изолированный источник питания. Для измерения высокой точности и низкого напряжения можно переключиться на выключение и использовать микропорт для включения питания.

D: PD переключатель, поместите переключатель на «Выкл» при измерении устройства, которое заряжается, и установите переключатель на «Вкл», когда происходит работа приманки. Ход переключателя короткий, поэтому используйте переключатель осторожно, чтобы избежать повреждения, пожалуйста.

E: микро порт, использовать для изоляции питания или подключения с программным обеспечением ПК.

3. Управление Введение:

По умолчанию существует восемь интерфейсов. После включения питания, приветственный интерфейс будет отображаться во-первых, затем показать последний интерфейс перед выключением питания. Короткое нажатие K1 или K2 для переключения интерфейса назад или вперед. Нажмите и удерживайте кнопку K2 для входа в подменю или выхода из него.

(Примечание: Этот инструкция соответствует V1.10 версией прошивки. Пожалуйста, обратитесь к главе 4 для обновления прошивки)

3,1 Главный интерфейс как на рисунке 3-1

F: значение измерения напряжения

G: текущее значение измерения

H: значение измерения накопления емкости

I: значение измерения аккумуляции энергии

J: значение измерения температуры

К: группы данных номер

L: сопротивления нагрузки соотношение цена/качество

M: значение измерения мощности

N: направление потока тока

На этом интерфейсе нажмите и удерживайте K1, чтобы очистить текущее значение группы данных, нажмите и удерживайте K2 для переключения группы данных, с помощью групп данных 1 выбранный ток mAh и mWh будут сохранены после отключения питания. Они продолжат накапливаться при следующем включении тестера. В тех случаях, когда группа данных выбрана 0, то текущее значение мА/ч, и МВтч будет временно сохранены при отключении питания. При следующем питании устройства эти значения будут восстановлены и начнут мигать. При превышении 1 мА · ч, предыдущая информация будет очищена и накопление будет перезагружено. Нажмите K2 для входа в автономный интерфейс записи

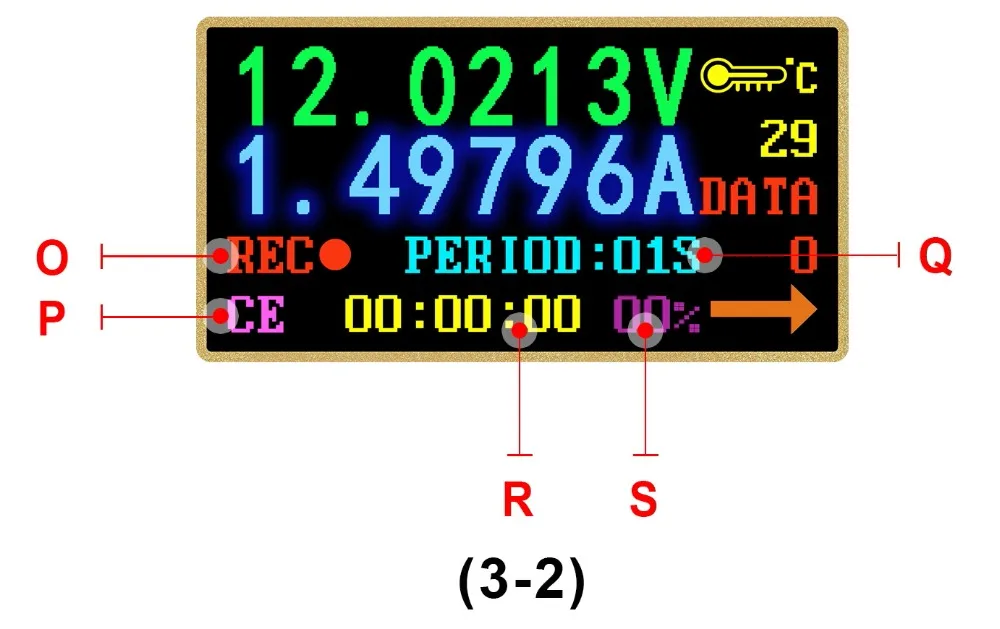

3,2 в автономном режиме записи интерфейс, как показано на рисунке 3-2

O: Значок состояния записи

P: Запись сброса данных

Q: Интервал записи данных

R: Запись времени

S: процент использованного места записи

На этом интерфейсе нажмите и удерживайте кнопку K2, чтобы войти в меню, есть небольшие треугольные точки в меню, которое управляется. После входа в меню нажмите K2, чтобы переключить выбранное место меню, нажмите K1 в текущее меню. Красный REC состоит в том, чтобы остановить запись, зеленый REC ведет запись.

Период представляют собой запись интервала времени, диапазон регулировки от 1-а-ля 60ые, CE состоит в том, чтобы очистить в автономном режиме хранения данных. После очистки записи данных, вы можете изменить запись интервала времени; но после записи данных, вы можете изменить невозможно. После отключения питания, запись будет автоматически приостанавливается. Пресс и удерживайте K2 свое существование настройки. Нажмите K2 для входа в интерфейс распознавания быстрой зарядки.

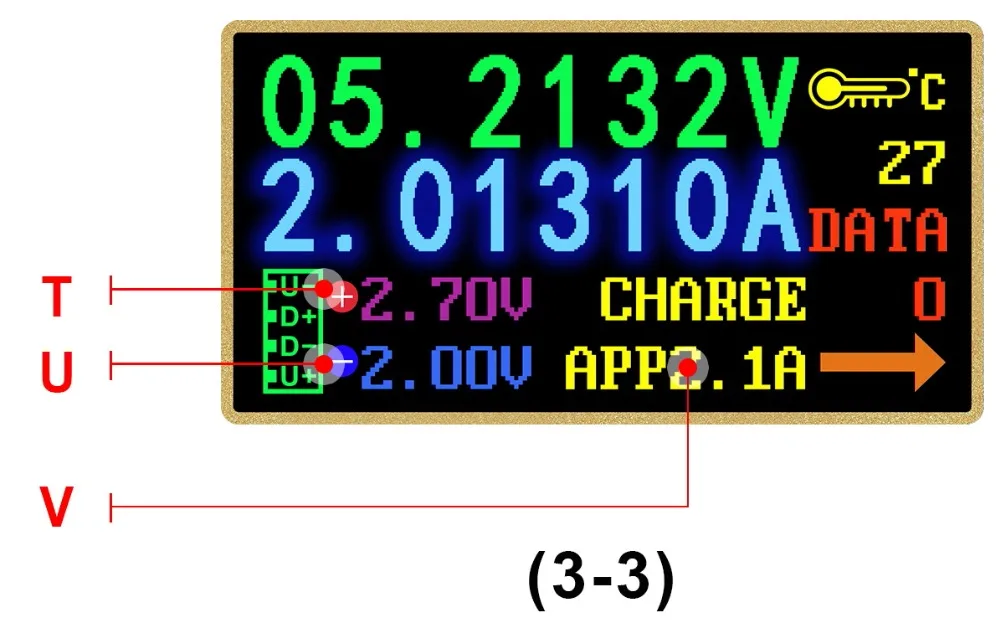

3,3 интерфейс распознавания быстрой зарядки как на изображении 3-3

Условия оплаты: Д +: (DP) данных положительный уровня сигнала.

U: D: (в см), данных отрицательный уровня сигнала.

V: Отображение режима зарядки

D + и D-значение просто справочное, не очень точность. Изделие автоматически определит устройство с поддерживаемым режимом быстрой зарядки. На данный момент устройство поддерживает последнюю версию ПО QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android монокальция фосфат. SAMSUNG. (Примечание: Этот quick charge соглашения распознавания модель не завершена и могут применяться исключительно для справки, мы добавим другой протокол в будущем)

Нажмите K2 для входа в интерфейс обнаружения протокола быстрой зарядки

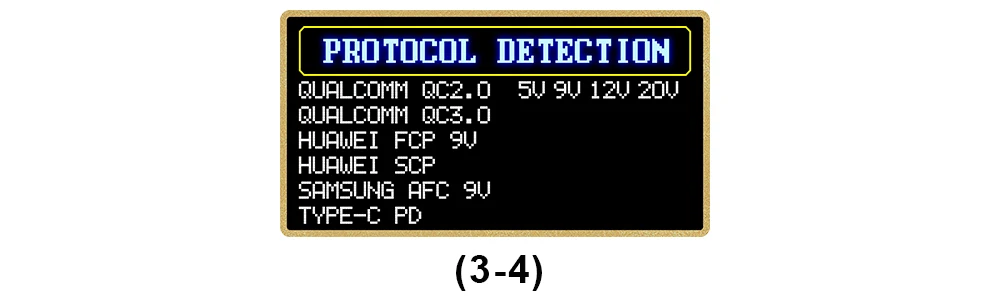

3,4 интерфейс обнаружения протокола быстрой зарядки как изображение 3-4

В этот интерфейс, нажмите и удерживайте кнопку K2 кнопку, он будет показывать «DANGEROUS», а затем нажмите кнопку K1, обнаружения начнется. После обнаружения протокол поддерживается show green, протокол не поддерживается show red. Современные протоколы, поддерживающие автоматическое обнаружение, включают QC2.0, QC3.0, huawei FCP, huawei SCP, samsung AFC и PD2.0. (Пожалуйста, с нетерпением ждем больше обнаружения протокола. Эта операция сделает порт type-c Выход высокого напряжения, пожалуйста, отключите нагрузку при использовании этого эту функцию)

Пресс K2 для того, чтобы ввести триггер интерфейс

3,5 триггерный интерфейс как на рисунке 3-5-1

3.5.1Trigger Управление:

В этот интерфейс, Пресс и удерживайте K2 кнопку, чтобы ввести триггер меню, затем Пресс K2 на страницу вниз, чтобы выбрать, после того, как выбрать, Пресс K1 для входа в меню. В подменю нажмите K1 или K2 для запуска или регулировки напряжения. Нажмите K2 назад в последнее меню. За исключением huawei SCP и PPS, когда другой Протокол выхода из режима триггера, они сохранят состояние быстрой зарядки, и повторно подключите тестер, чтобы быть восстановленным в состоянии 5 В. В настоящее время Поддерживаются следующие протоколы: QC2.0, QC3.0, HUWEI FCP, huawei SCP PD2.0, PPS и SUMSUNG AFC.(Эта операция сделает порт type-c выходным высоким напряжением, пожалуйста, отключите нагрузку при использовании этой функции)

3.5.2PD триггер Управление

RD TC66/TC66C тип-c PD триггер USB-C Вольтметр Амперметр Напряжение 2 способ измеритель тока мультиметр PD зарядное устройство батарея USB Тестер

Ш: в настоящее время PD режим

X: текущее фактическое выходное напряжение

Y: PPS напряжение шаг значение (не может быть выбран под фиксированным напряжением)

Z: опция белого означает поддерживаемое напряжение PD. Зеленый вариант означает текущее напряжение триггера.

PD триггер эффект похож на picture3-5-2 нажмите K1 и re-разъем интерфейса в соответствии с советами, а затем нажмите кнопку K1/K2, чтобы переключить PD Напряжение. Пресс и удерживайте K1, чтобы переключить Напряжение шаг стоимость до PPS режим. Пресс K1/K2 для того, чтобы увеличить/уменьшить Напряжение. Пресс и удерживайте K2 до выхода режим запуска. Потому что односторонняя CC кабель обычно используется, когда присоединяете PD устройство с Тип-C кабель, таким образом, флип-чехол в интерфейс в том случае, если он не работает.

Нажмите K2 для входа в интерфейс настройки системы.

3,6 интерфейс настройки системы как на рисунке 3-6-1 и 3-6-2.

AA: Задержка выключения экрана

AB: настройка яркости экрана

От сети переменного тока: Температура переключение между единицами измерения

AD: связь ПК переключатель

Звуковая частота: Bluetooth переключатель

AF: Экран вращения

AG: CC линия средств передвижения

А: Язык выбор

AI: восстановление заводских настроек по умолчанию

В этот интерфейс, Пресс и удерживайте K2 кнопку, чтобы войти в меню настройки, Пресс K2 на страницу вниз, после того, как выбрать. Пресс-K1, чтобы войти в настоящее время настройки данных. Пресс и удерживайте K2 кнопку, чтобы вернуться к предыдущему меню. Задержка выключения экрана время сканирования можно установить 1-9 минут или освещение, 0 среднее освещения. Есть 10 уровней яркости экрана; температурный блок может регулироваться между ° и °; есть вращение на 180 градусов для экрана; когда вытягивается CC, по умолчанию будет установлен светильник на экране. Если вам нужно измерить PD зарядки, пожалуйста, выключите CC раскрывающегося списка; восстановить заводские настройки только восстановить установка, не прозрачное отделение для удостоверения личности-группы данных и в автономном режиме передачи данных.

Для вытягивания CC: PD означает, что интерфейс type-c не имеет вывода по умолчанию. В тех случаях, когда есть раскрывающегося списка на CC линии (булавки в Тип-c интерфейс), зарядное устройство PD думают, что нагрузка подключена, а затем запускает напряжение на выходе 5 В. Таким образом, это не выходит за пределы нормы для проверки транзистора, чтобы подключить непосредственно к PD зарядное устройство и не светильник. Если выпадающий список CC включен в настройке TC66, при подключении TC66, он автоматически осветит экран после того, как он установлен как включен, но это может повлиять на нормальный процесс зарядки. Если Протокол обнаружения и триггер будет осуществляться, CC раскрывающегося списка должен быть включен, и задней части не должно быть соединено с любой нагрузкой. Если он установлен на отключаться, зарядки PD зарядное устройство не будет яркости экрана и процесс зарядки, не будут повреждены. Пожалуйста, сначала подключите тестер к зарядному устройству, а затем вставьте нагрузки.

Нажмите K2 для входа в интерфейс информации о системе.

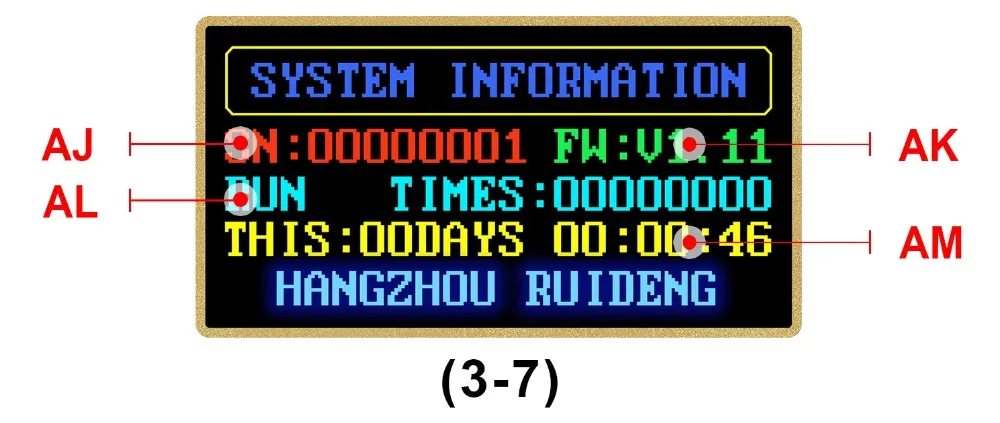

3,7 системный информационный интерфейс как на рисунке 3-7

AJ: продукты серийный номер

АК: номер версии прошивки

Ал: время загрузки

AM: это время работы

Нажмите кнопку K2 для простого интерфейса измерения.

3,8 простой интерфейс измерения как 3-9

Этот интерфейс показывает только напряжение, ток, мощность и направление потока тока

4. Инструкция по установке программного обеспечения

Требования к среде установки программного обеспечения: система WIN7 и выше, компьютер с сетями.

Это программное обеспечение разработано компанией hangzhou ruideng technology co., LTD., без вируса. Если антивирусное программное обеспечение, напомнить, замеры сделаны вручную, поэтому возможны все свои функции, в противном случае он будет влиять на нормальное функционирование программного обеспечения.

Ссылка для скачивания http:/Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66

4,1 установка программного обеспечения

4.1.1. Загрузите файл и откройте его. Запустить setup.exe, чтобы вы могли ее установить в соответствии с приглашениями.

4.1.2 после установки, дважды нажмите на значок на рабочем столе RuiDengUSBMeter открыть программного обеспечения.

4.1.3 для первого использования Сначала установите драйвер, нажмите на интерфейс, установленный на накопителе, а затем нажмите кнопку Установить.

4.1.4.After установки, Подключите микро порт тестер с компьютером, компьютер будет автоматически устанавливать драйвер, затем отключите и подключите его снова, приглашение на верхнем левом углу указывает на то, что данное устройство было включено, затем нажмите кнопку в режиме онлайн.

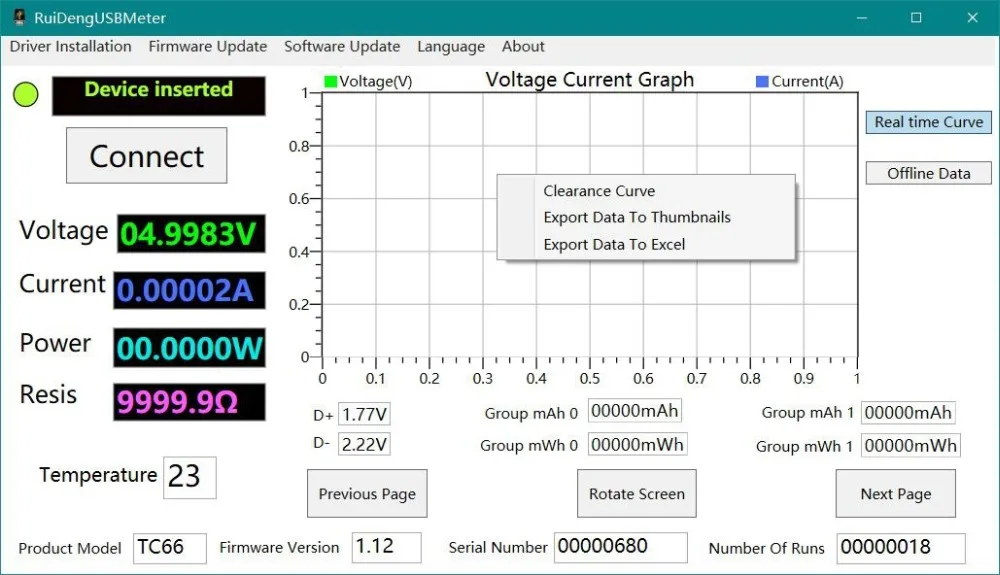

4,2 функционирование программного обеспечения

Подключите тестер к компьютеру с помощью микрокабеля, когда Показать Тестер подключен, затем нажмите онлайн, затем программное обеспечение покажет напряжение в реальном времени, ток и другую информацию о данных. Правой кривой диаграммы можно дважды щелкнуть, чтобы адаптироваться к размеру окна, и колесо прокрутки увеличит и уменьшит масштаб. Вращая колесо прокрутки между осью X и осью Y, диаграмма будет иметь различные эффекты масштаба. Щелкните правой кнопкой мыши на диаграмме, чтобы очистить данные и экспортировать таблицу или изображение. Нажмите кнопку offline data (автономные данные) и подождите немного, данные в автономном режиме войдут в таблицу. При отображении автономных данных запись кривой в реальном времени будет приостанавливаться. Ниже представлены записанные значения двух группы данных и напряжение D +.

4,3 обновления прошивки

В тех случаях, когда есть новая прошивка, прибор для проверки транзистора напомнит вам о необходимости обновления прошивки. Пожалуйста, выполните следующие действия, чтобы обновления прошивки

4.3.1.очистите память и выключите ненужное программное обеспечение (или перезагрузите компьютер).

4.3.2. Перезагрузите программное обеспечение, закройте запрос на все обновления.

4.3.3. Нажмите и удерживайте кнопку K1 для подключения тестера к компьютеру, ожидая, когда устройство отображения вставлено, выключайте всплывающее обновление прошивки (не нажимайте онлайн в это время).

4.3.4. Нажмите на обновление прошивки, а затем нажмите upgrade now.

4,4 обновление программного обеспечения

Когда появится новое программное обеспечение для ПК, оно будет напоминать вам об обновлении, и вам нужно скачать и установить новое программное обеспечение самостоятельно. Версия программного обеспечения, соответствующая текущему руководством, V1.0.0.5

5. Инструкция приложения для Android:

Поддержка Android 5,0 и более поздних версий, и Bluetooth 4,0

Ссылка для скачивания http:/Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66

5,1Потому что TC66C принимает BLE bluetooth модуль, когда android 6,0 и выше система подключается BLE, ему нужно разрешение местоположения. Таким образом, пожалуйста, согласуйте с таким разрешением при установке приложение. И BLE может не быть соединен с помощью системы bluetooth, вам нужно открывать приложения для поиска и подключения

5,2После подключения нажмите ENTER, чтобы войти в операционный интерфейс, как на правой картинке. Нажмите SHARE export all recording data as Excell. (дополнительные функции будут обновлены позже, пожалуйста, с нетерпением ждем.)

5,3Обновление программного обеспечения. После открытия приложения, проверьте новые версии автоматически, когда есть новая версия, программное обеспечение автоматически подает запрос на обновление, это руководство соответствует версии программного обеспечения android для v1.1.

6. Приложение для iPhone, инструкция
