RD TC66/TC66C тип-c PD триггер USB Вольтметр Амперметр Напряжение 2 способ измеритель тока мультиметр PD зарядное устройство батарея USB Тестер

Инструкции для тестера type-c с полноцветным экраном

-Модель: TC66/TC66C

1. Технические параметры:

Модель:

TC66/TC66-C

Экран: Экран

Цветной экран ips 0,96 дюйма

Напряжение Диапазон измерения:

0,005-30,0000 в

Измерение напряжения разрешения:

0,0001 в (0,1 мВ)

Диапазон измерения тока:

0-5.00000A

Разрешение Измерение тока:

0.00001A (0.01mA)

Напряжение питания:

3,5-24 V

Экран Разрешение:

160*80

Накопление Емкость:

0-99999 mAh

Точность измерения напряжения:

± (0.05% + 20 цифр в 23 ℃)

Накопление энергии:

0-99999mWh 999.99Wh

Точность измерения тока:

± (0.1% + 30 цифр в 23 ℃)

Сопротивление нагрузки:

1Ω-9999,9 Ω

Диапазон измерения:

0-150 W

Температура Диапазон измерения:

0 ℃ ~ 80 ℃/32 ~ 176 ℉

Обновление: 2 Гц

Диапазон рабочих температур: 0 ~ 45 ℃/32 ~ 113 ℉

Автоматическое отключение экрана: 0-9 минут

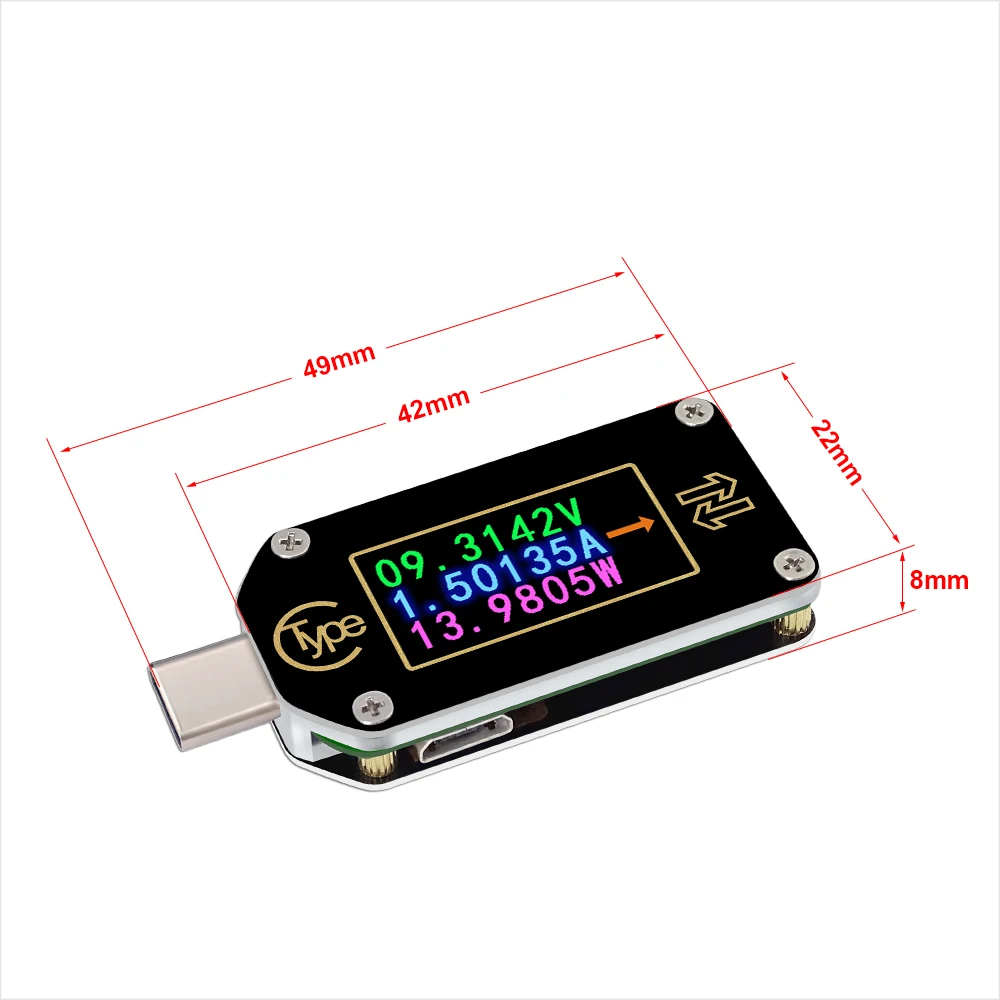

Размеры: 49 мм x 22 мм x 8 мм

Вес продукта:

Приблизительно 8g (примерно 22g посылка)

Быстрый заряд режим распознавания:

QC2.0, QC3 0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, Самсун

Примечание: TC66 и TC66C разница: TC66 не имеет bluetooth пластины, он не совместим с приложением. TC66C!

Поскольку firware постоянно обновляется, проверьте полученные статьи.

При использовании TC66 для обнаружения зарядного устройства необходимо включить выпадающий DC. При использовании TC66 для обнаружения процесса зарядки мобильного телефона необходимо выключить выпадающий куб. см.

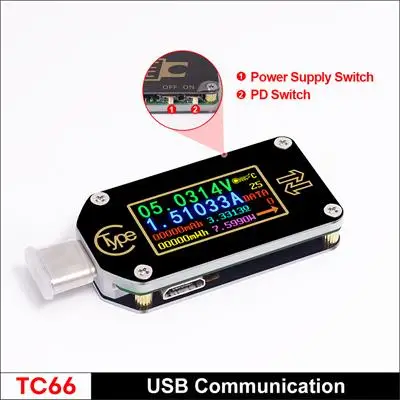

Переключатель продукта-это переключатель питания системы. При использовании Установите значение. Если напряжение менее 3,5 в, используйте Micro для питания самостоятельно и установите переключатель, чтобы выключить его.

Когда TC66 использует линию двойной головки Typec для операции подсадного обжига, может использоваться только одна сторона. Если он не яркий, поверните интерфейс.

Операция TC66 (C), PC soltware, скачать ссылку инструкции приложения: Http:/www.mediafire.com/folder/pqn0ybytqpy7n/TC66

Эксплуатация и видеотест: https://youtu.be/SCVcSjDMx2g

TC64

TC66 (C)

Порт USB

Тип C

Тип C

Порт расширения

Ни один

Micro-USB

Напряжение диапазон измерения

3,70-30,00 V

0,005-30,0000 в

Измерение разрешение напряжение

0,01 V

0,0001 в (0,1 мВ)

Диапазон измерения тока

0-4, 000A

0-5.00000A

Текущее Измерение разрешение

0.001A

0.00001A (0.01mA)

Диапазон измерения

0-120 W

0-150 W

Метод измерения

Ток может пройти в одном направлении

Поток тока в двух направлениях

Быстрый заряд протокол идентификации

QC2.0, QC3 0, APPLE2! 4А/2,1 а/1А/0 5, Android DCP, SAMSUNG

С быстрой загрузки протокола

Ни один

QC2.0, QC3 0, huawei FCP, huawei SCP, SAMSUNG AFC, PD

Триггер/манок протокол

Ни один

QC2.0, QC3 0, huawei FCP, huawei SCP, SAMSUNG AFC, PD2 0, PPS

Введение Интерфейс

Основной интерфейс

Быстрая загрузка признание интерфейс

Основной интерфейс

Оффлайн интерфейс

Быстрая загрузка признание интерфейс

Быстрый заряд протокол обнаружения интерфейс

Интерфейс триггер

Регулировка интерфейс системы

Информация интерфейс системы

Простой интерфейс измерения

Функция связи

Ни один

Программное обеспечение для ПК: работа в Win7 или более

(Программное обеспечение ПК может быть подключено только с помощью кабеля Micro USB)

Мобильный телефон: Android5.0 или выше; IOS8.0 выше

(Мобильный телефон может быть подключен только к TC66C через Bluetooth)

Специальная функция

Ни один

Обнаруживает, что протокол быстрой зарядки совместим/не совместим

TC66 (C) может временно хранить данные о напряжении/токе и просматривать данные в PCSoftware/application при подключении.

Затвор/манок/ТРИГГЕРНАЯ операция PD

Регулировка яркости экрана

Повернуть направление экран

CC линии выберите

Язык, выберите

Сброс заводских настроек

Проверьте серийный номер товара/номер обновления прошивки/время запуска/время выполнения

Он показывает только измерение напряжения/Измерение тока/Измерение мощности/направление тока в простом измерении интерфейса

Производитель: RD

Номер: TC66/TC66CC

Класс точности: нет

Размеры: 49 мм x 22 мм x 8 мм

Поставки: Электрический Мощность

Питания: DCVoltage измерения

Диапазон: 0.005V-30,0000 VCurrent измерение

Диапазон: 0-5.00000AVoltage измерения

Разрешение: Измерение тока 0,0001

Разрешение: 0,00001 апродукт

Вес: 7 gDisplay

Экран: 0,96 дюймов цветной ips displayUpdate

Скорость: 2 HzCapacity накопление: 0-99999 mAh
