Описание

LD35Это новая интеллектуальная электронная нагрузка USB, если вы хотите узнать больше, пожалуйста, очистите здесь: Https://www.aliexpress.com/store/product/RD-LD25-Electronic-Load-resistor-USB-Interface-Discharge-battery-test-LED-display-fan-adjustable-current-voltage/923042_32882318330.html

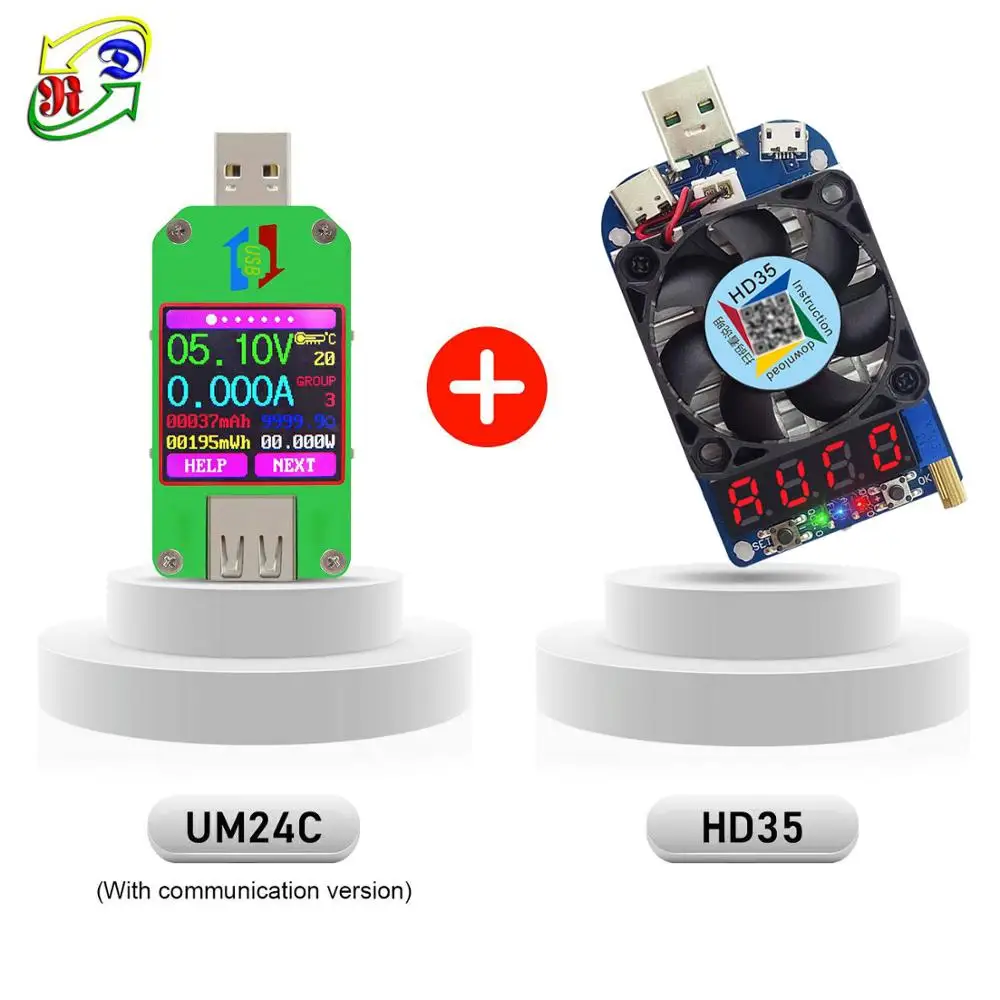

HD35-USBТриггерИнтеллектуальная электронная нагрузка, если вы хотите узнать больше, пожалуйста, очистите здесь:Https://www.aliexpress.com/item/RD-HD25-HD35-Trigger-QC2-0-QC3-0-Electronic-USB-Load-resistor-Discharge-battery-test-adjustable/32917594486.html

Полноцветный ЖК-дисплей USB 2,0

-Модель: UM24/UM24C

Скачивания файлов следующим образом:

1, Руководство пользователя, Инструкция по установке программного обеспечения для ПК и программное обеспечение для ПК и приложение для AndroidСсылку для загрузки: Http://www.mediafire.com/folder/0jt6xx2cyn7jt/UM24

2, Приложение для Android и IOS:ПоискХм метрНа iphone APP store для загрузки

3. Приложение для Android:Поиск Хм метрНа Google playДля того, чтобы загрузить вниз

Примечание:

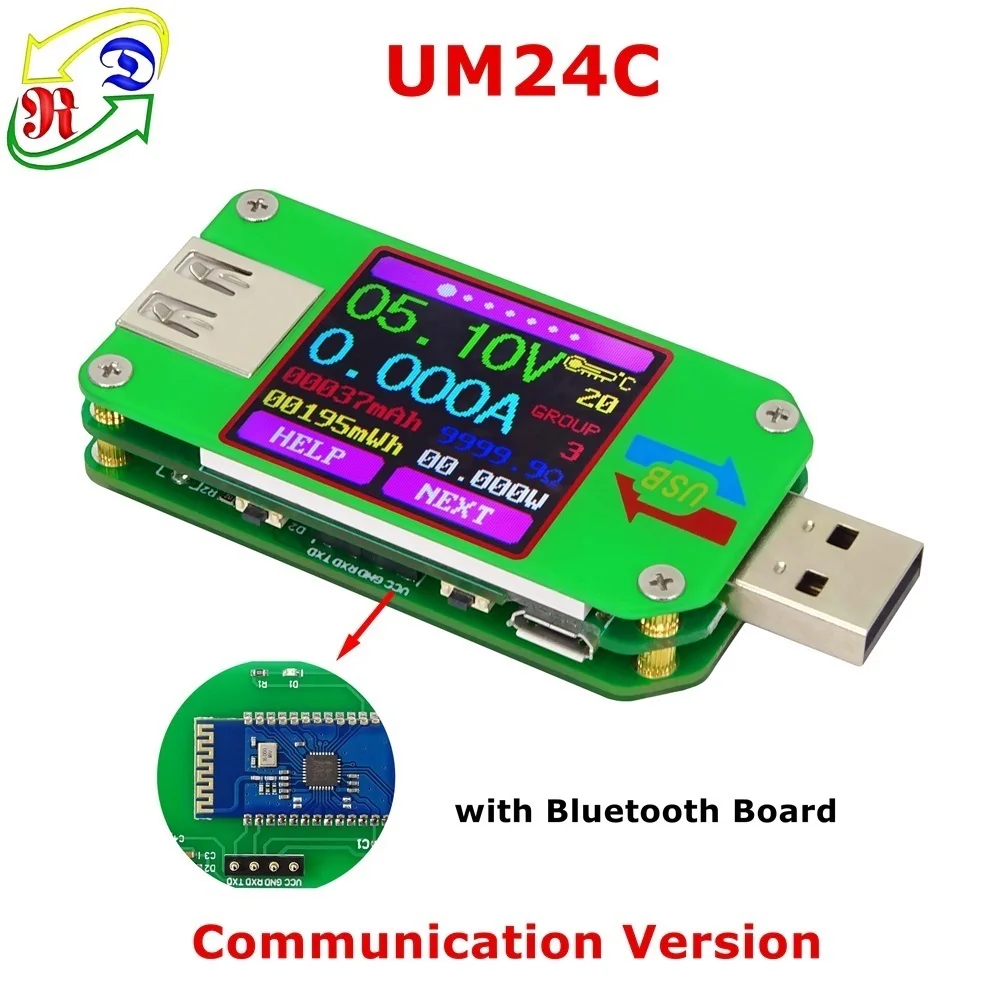

1. UM24 нет связь Версия, UM24C является conmmunication версии, подключение по Bluetooth.

2. Программное обеспечение ПК поддерживает окно Windows (Win 7 и выше) и телефон Android (Android 5,0 и более поздних версий, поддержка 12 видов языка, китайский, английский и Россия ....)

3, руководство пользователя, Инструкция по установке программного обеспечения для ПК и программное обеспечение для ПК и ссылка для загрузки приложения для Android:Http://www.mediafire.com/folder/0jt6xx2cyn7jt/UM24

4. Для приложение для Android:
А: Приложение поддерживает только android 5,0 и более поздних версий.
B: Позволяет приложение делать в фоновом режиме, не быть очищенным.
C:Разрешить самозапуск приложения.
D:Позволяет приложение оставаться после блокировки экрана, не быть очищенным.
(Некоторые фирменные телефоны android системы относятся к пользовательской системе, наше приложение не совместимо, например xiao mi, Nokia и другие бренды, поэтому, пожалуйста, загрузите и протестируйте перед покупкой, осторожно покупайте).

5. Описание видео:
Приложений, в том числе и другие функции Введение: https://youtu.be/8uaKiSw0774
Кабель измерение сопротивления видео:
Https://www.youtube.com/watch?v=-kNJVNPbGvc&t=30s
Https://youtu.be/nIZSb0DJExc
Https://www.youtube.com/watch?v=NqQWMXVAE48

Клиент отзывы:
А, В,Https://www.ixbt.com/live/thunderheart/usb-tester-ruideng-um24c-s-bluetooth-podklyucheniem-k-pk-i-elektronnaya-nagruzka-na-15vt.html
B,Https://www.ixbt.com/live/lexus08/rd-um24c-usb-20-color-lcd-display-tester.html
C, http://www.taker.im/review/17472-umnyiy-USB-tester-RD-UM24C-s-tsvetnyim-displeem-i

Серия UM USB цветной Тестер экрана Таблица различий:

UM24 (C)	UM25 (C)	UM34 (C)
USB порт	USB2.0		USB3.0
Дополнительный порт	Микро USB	Микро USB TYPE-C в TYPE-C вне	Микро USB TYPE-C в
Напряжение диапазон измерений	4,5-24,00 V	4-24,000 V	4-24,00 V
Напряжение Дискретность	0,01 V	0,001 V	0,01 V
Напряжение точность измерений	± (0.2% + 1 цифра)	± (0,5 ‰ + 2 цифры)	± (0.2% + 1 цифра)
Диапазон измерения тока	0-3.000A	0-5.0000A	0-4.000A
В настоящее время Дискретность	0.001A	0.0001A	0.001A
Точность измерения тока	± (0.8% + 3 цифры	± (1‰ + 4 цифры)	± (0.8% + 3 цифры)
Ёмкость накопление диапазон	0-99999 мА-ч
Накопление энергии диапазон	0-99999mWh
Нагрузки диапазону сопротивления	1,5 Ω-9999,9 Ω	0,8 Ω-9999,9 Ω
Температура диапазон	-10 ° ~ 100 °/0 ° ~ 200 °
Температура погрешность измерений	± 3 °/± 6 °
Экран настройки яркости	Уровнях, возраст 0-5 лет
Задержка выключения экрана	0-9minutes
Поддерживается Быстрая зарядка протокол	QC2.0.QC3.0. FCP. AFC. PE2.0	QC2.0.QC3.0. FCP. AFC. PE2.0 Huawei SCP Huawei40W quick charge OPPO VOOC SuperVOOC, мгновенная зарядка OnePlue тире с функцией быстрой зарядки	QC2.0.QC3.0. FCP. AFC. PE2.0 OPPO VOOC, мгновенная зарядка OnePlue тире с функцией быстрой зарядки
Идентифицируемые протокола быстрой зарядки	QC2.0.QC3.0	QC2.0/QC3.0 Apple2.4A/2.1A/1A/0.5A Android, монокальция фосфат SAMSUNG
Специальная функция	Нет	Одна кнопка для закрытия экрана, напряжение тока 2в1 графика. Бесплатно установить их цвет, Bluetooth переключатель, Предыдущая страница
Интерфейс разницу	Без предварительного согласия страница	UM25 может проверить предыдущую страницу и имеет значок с направлением вращения, подсказкой о помощи и выключенным экраном в верхней части интерфейса
Аппаратные средства разницу	Без Bluetooth переключатель	Bluetooth переключатель
При нажатии любой кнопки при включении модуля будет отображаться несколько вариантов	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Нулевое значение тока	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы 4. Нулевое значение тока
Приложение	Поддержка IOS8.0 или выше/Android5.0 или выше (UM24C не поддерживает приложение IOS)
Программное обеспечение для ПК	Поддержка WIN7 или выше		Нет

1, 2, 3, 4 года

5, 6, 7 лет

1: измерение основной Интерфейс

2: интерфейс распознавания быстрой зарядки

3: данные Запись Интерфейс

4: Соединительный кабель для передачи данных интерфейс измерения сопротивления

5: Напряжение Графический Интерфейс

6: в настоящее время Графический Интерфейс

7: пройденное расстояние в настройках Интерфейс

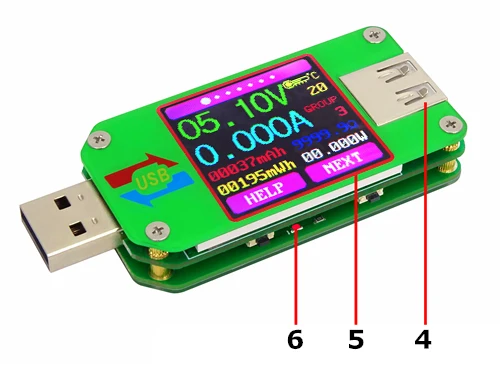

Панель Введение:

1: многофункциональные клавиши (4)

2: Micro USB Порты и разъёмы

3: usb-разъёмы штепсельного и розеточного Порты и разъёмы

4: USB A женский Порты и разъёмы

5: 1,44 дюймов Цвет ЖК-дисплей Экран

6: индикатор Bluetooth светильник: при подключении к хост-компьютер программное обеспечение для управления, индикатор Bluetooth изменяется от мигания для того, чтобы в установившемся состоянии. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth).

Управление инструкции по уходу за изделием

Когда устройство сначала работает на экране приветствия, затем в ближайшее время отображается главный экран интерфейса.

Скрытая интерфейс:При нажатии на любую кнопку при включении, модуль будет отображать три варианта. Опция 1 выбирает китайским интерфейсом и 2 Выбирает английский интерфейс. Третий вариант заключается в том, чтобы ноль в настоящее время для чтения. (Включая Нет нагрузки подключен к устройству). Удерживание кнопки будет шаг за счет 3-х вариантах. Отпустите кнопку при желаемом выборе. Нажмите и удерживайте кнопку после ухода на третий вариант выйдет из скрытый интерфейс.

Основной Интерфейс 1 (Mearsurement главный Интерфейс):

1: Напряжение измерения

2: для измерения силы тока

3: накопленные Ёмкость

4: накопленной энергии

5: Температура

6: Кол-во группы данных в использовании

7: пройденное расстояние в нагрузки эквивалент сопротивление.

8: Мощность измерения

Пресс "помощь" кнопку, чтобы войти в интерфейс, как показано на рисунке выше:

Пресс и удерживайте кнопку «Next» кнопку, чтобы переключить группу данных, usb-тестер может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

С группы 1-9 выбран в настоящее время мА/ч, и МВтч сохраняются после отключения питания. Они будут продолжать накапливаться в следующий раз, когда после включения. В тех случаях, когда группа данных выбрана 0, то текущий мАч и mWh в то время будет временно сохранен после выключения питания; В тех случаях, когда устройство находится рядом с питанием и стоимость будет напоминает и начнет мигать. В тех случаях, когда аккумулированная мАч превышает 1 мАч, предыдущие данные будут очищены и аккумулирование teatart.

С группы данных, нажмите и удерживайте в течение нескольких секунд «Help» кнопку, чтобы очистить мА/ч, и МВтч.

Пресс «Next», чтобы переключиться на быстрое распознавание заряда интерфейс.

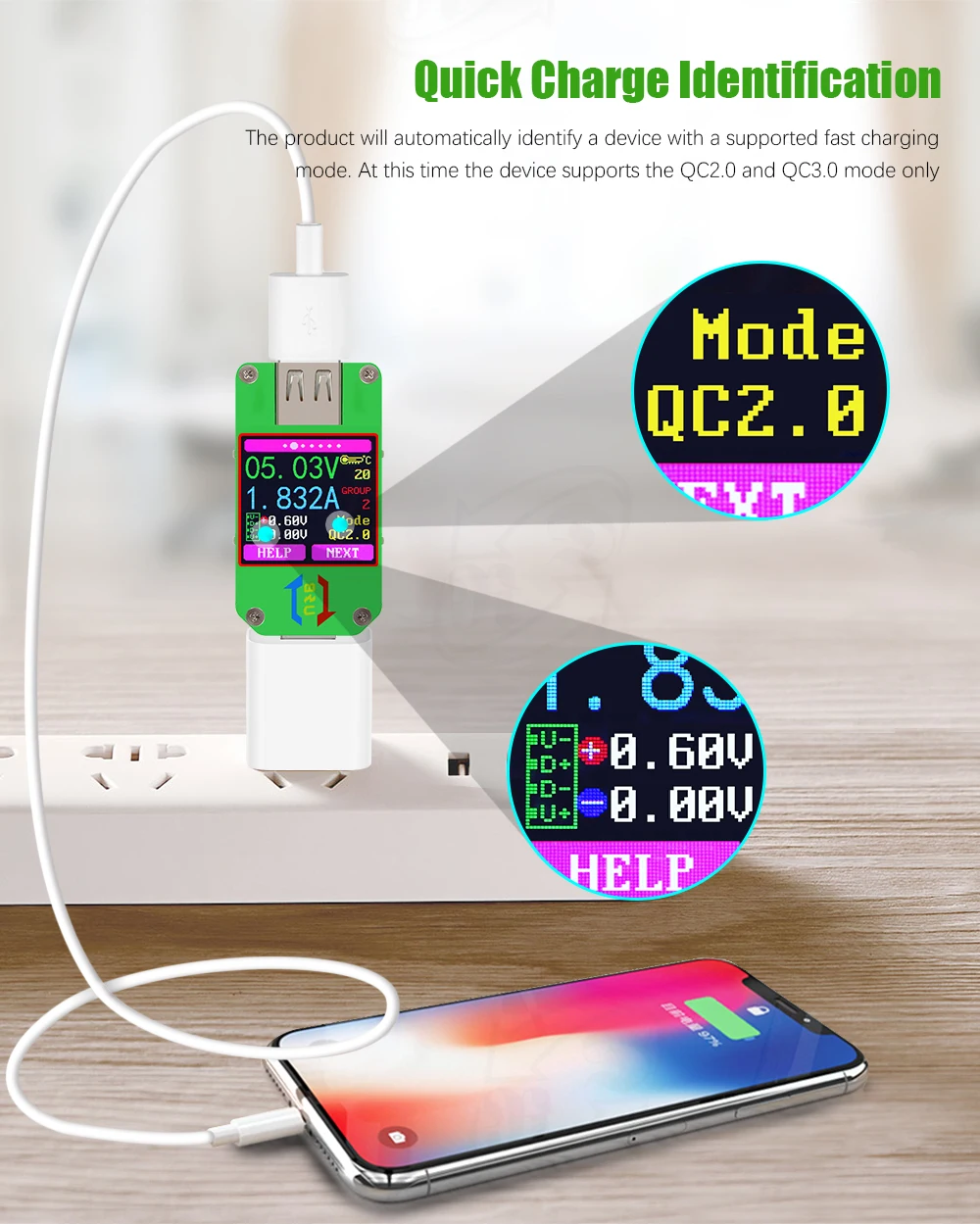

Основной Интерфейс 2 (зарядное устройство с функцией быстрой зарядки признание Интерфейс.)

9: D +: (DP) данных положительный уровня сигнала.

10: D: (в см), данных отрицательный уровня сигнала.

D + и D-данные только для справки, не очень точность.

11: Режим отображения: вы можете выбрать автоматически распознает устройство с поддерживаемый режим быстрой зарядки. На данный момент устройство поддерживает последнюю версию ПО QC2.0 и QC3.0 режим только.

Пресс «Next», чтобы переключиться на интерфейс записи данных

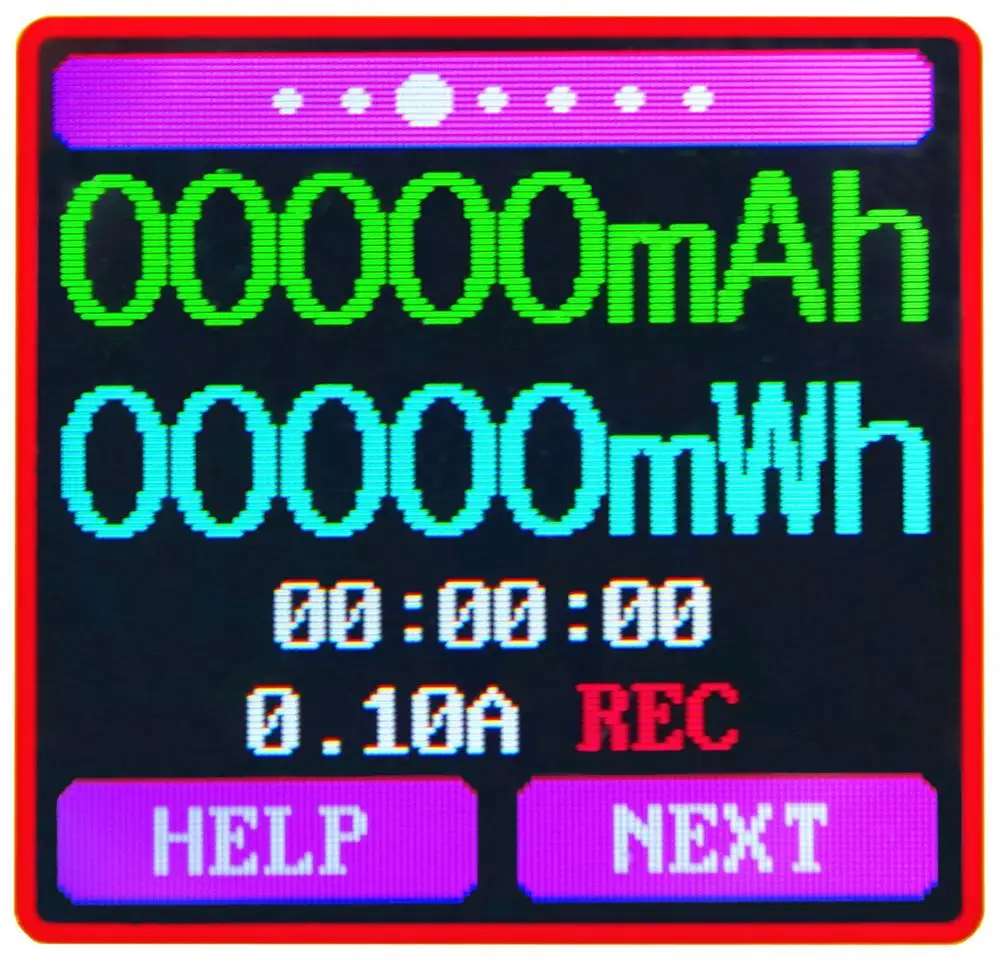

Основной Интерфейс 3 (в соответствии с данными Запись Интерфейс)

12: Отображение времени: общее время записи накопленные запись со мной.

13: низкой силе тока триггер значение. REC: Запись индикатор состояния. «REC», отображаемый красным цветом, означает, что запись остановлена. «REC», отображаемый зеленым цветом, означает, что запись Идет.

После включения питания, когда ток течёт больше, чем низкое значение тока триггера. Система автоматически начинает записывать накопленные мощности и энергии, и времени. В 'REC' Индикатор меняет от красного к зеленому цвету.

Для того, чтобы установить малым током значения триггера, нажмите и удерживайте в течение нескольких секунд кнопку «Вперед», чтобы подчеркнуть значение, затем нажмите кнопку 'Next', чтобы настроить значение по мере необходимости. Значение можно установить в любом месте между 0.01A-и 0.30A. (10мА до 300мА).

Пресс кнопку «Вперед», чтобы перейти к micro соединительный кабель передачи данных измерения сопротивление Интерфейс.

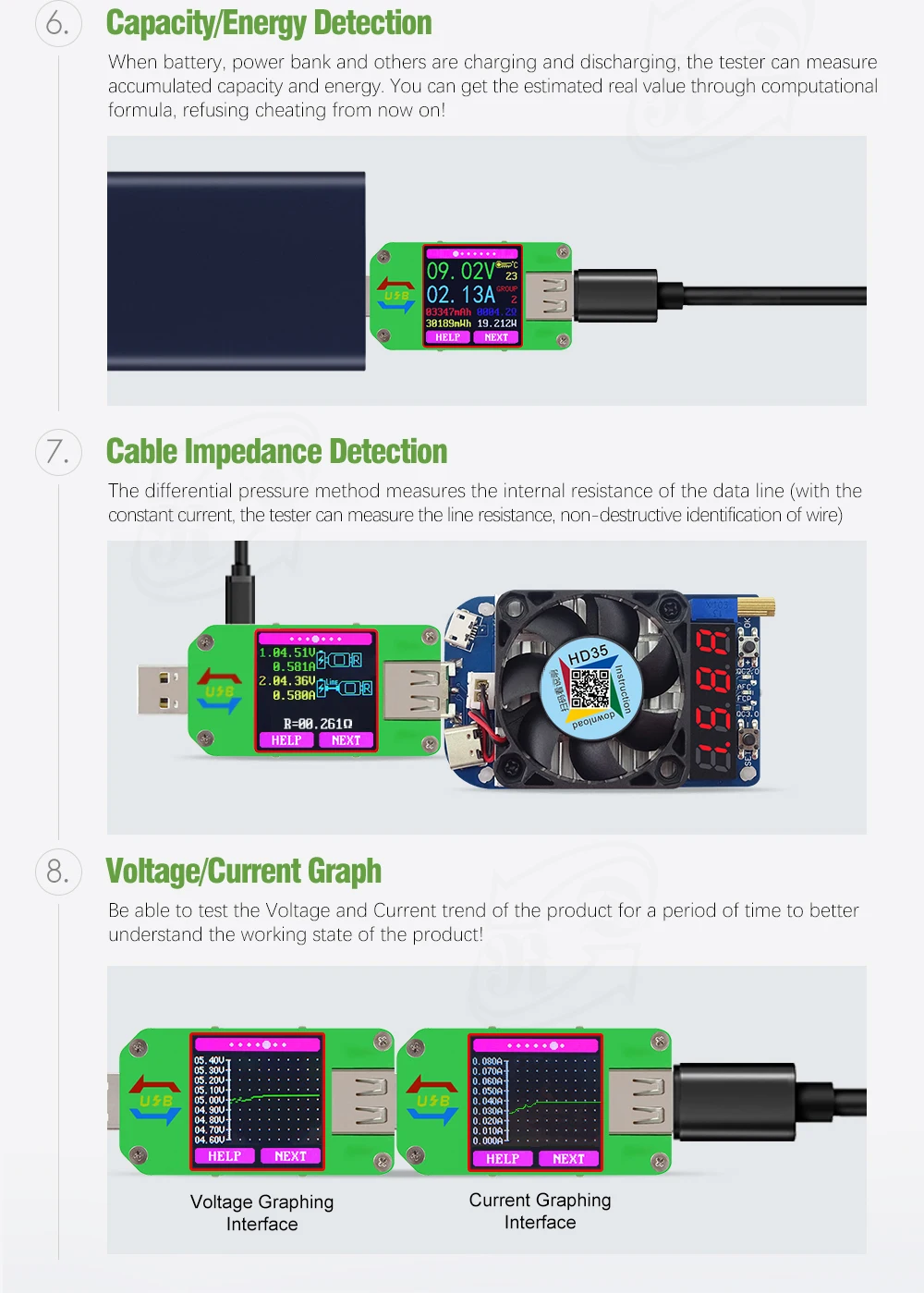

Основной Интерфейс 4 (синхронизация микроданных, соединительный кабель импеданс измерения Интерфейс):

Это устройство может использоваться для измерения сопротивления соединительный кабель передачи данных (Micro USB кабель).

14: 1. Usb-тестер непосредственно подключенный к источнику питания с Напряжение и значения тока на дисплее.

15: 2.USB тестер подключен через соединительный кабель передачи данных (USB кабель) с Напряжение и значения тока на дисплее.

16: R: соединения кабеля для передачи данных (USB кабель (кабель Micro-USB) устойчивое сопротивление.

Измерения:

Во-первых, подключите usb-тестер непосредственно к источнику питания и настройте соответствующий ток холостого хода (рекомендуемый 1A), Пресс и удерживайте кнопку «Вперед», чтобы начать запись данных. Подсказка индикатора перестанет мигать.

Во-вторых, отключите usb-тестер и затем подключите его к источнику питания через соединительный кабель передачи данных и регулировать ток нагрузки до одного и того же значения как в первый шаг Пресс и удерживайте кнопку «Вперед», чтобы начать запись данных. Показатель быстрого перестанет мигать и соединения кабеля для передачи данных (USB кабель) Измерение сопротивления тест завершен и отображение значения.

Обратите внимание: Если во второй шаг экран чернеет, это означает, что разница напряжения слишком высока и измерительный прибор перейдет в 4,5 V пониженного энергопотребления. Ток нагрузки должен быть снижен. Затем повторно запустите измерения с первого шага. После соединения кабеля для передачи данных (USB кабель) устойчивое сопротивление Тесты будет завершен, Тесты er должен быть выключен и затем снова для того чтобы возобновить что измерения были сделаны вручную.

Пресс «Next» кнопку, чтобы переключиться на интерфейс с графом напряжения.

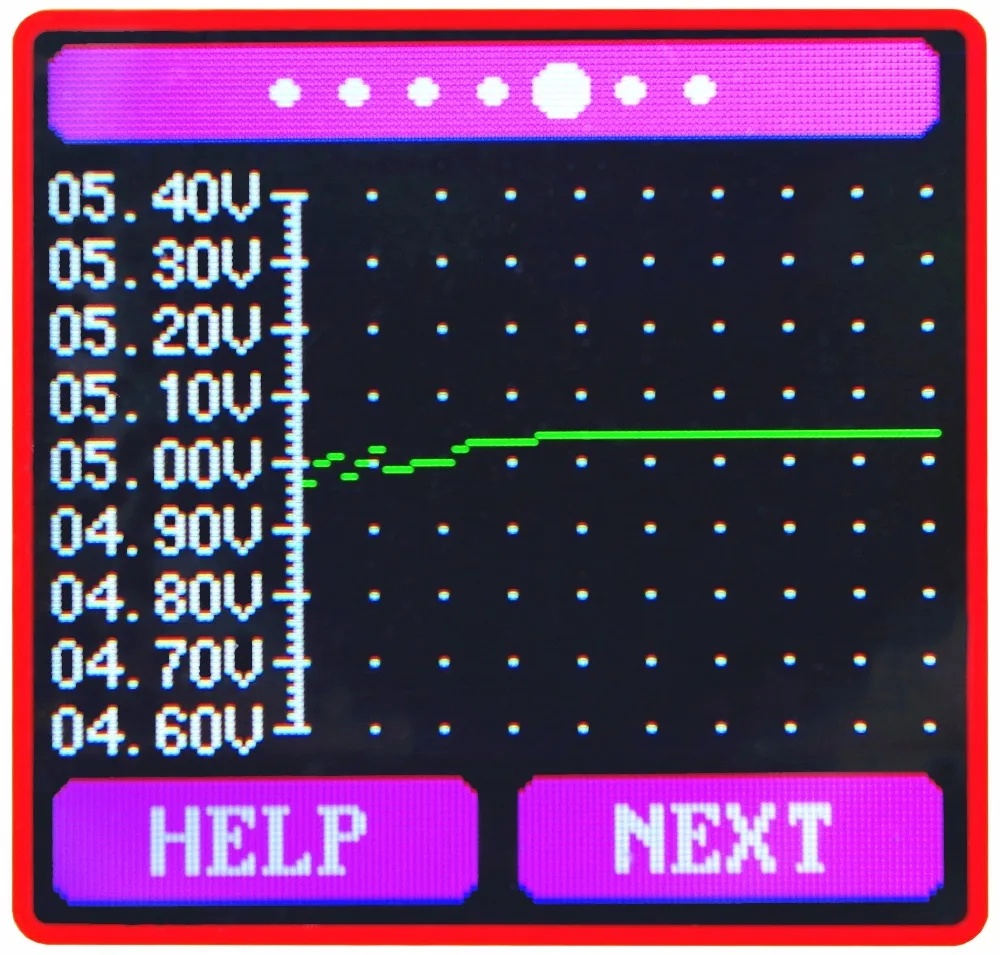

Основной Интерфейс 5 (Напряжение Графический Интерфейс):

Этот интерфейс отображает напряжение измерение со временем в 4,5 V-24,0 V Диапазон и автоматически регулирует отображается диапазон в режиме реального времени в связи с перепады напряжения.

Пресс «Next» кнопку, чтобы переключиться на текущее графический интерфейс.

Основной Интерфейс 6 (ток Графический Интерфейс):

Этот интерфейс Отображает текущее измерение со временем в 0.00A-3.00A погоды и автоматически регулирует отображается диапазон в режиме реального времени в связи с текущими колебаниями.

Пресс «Next» кнопку, чтобы переключиться в интерфейсе настроек.

Основной Интерфейс 7 (настройки Интерфейс):

17: автоматического отключения экрана

18: Экран яркости

19: Температура дисплей C/F

Пресс и удерживайте кнопки «Next» для шаг через опции автоматического отключения экрана, уровень яркости и модулей температуры. Остановитесь на значение вы хотите изменить, а затем нажмите на кнопку «Вперед», чтобы изменить установку. Для автоматического отключения экрана установка времени, нажмите 'Next' неоднократно шаг, несмотря на то, что 10 вариантов от 0 до 9 минут. Для настройки яркости экрана, нажмите 'Next' неоднократно шаг, несмотря на то, что в 6 вариантах от 0 до 5 где 0-самый низкий уровень яркости и 5 является самым высоким. Для модулей температуры, нажав кнопку 'Next' переключает настройки между C и F. Для выхода из меню настроек нажмите и удерживайте кнопку 'Next'.

Инструкция по установке программного обеспечения для управления ПК

Примечание: Этот продукт поддерживает только Windows 7 и выше.

1. Распакуйте установочную посылка

2 Нажмите setup для установки

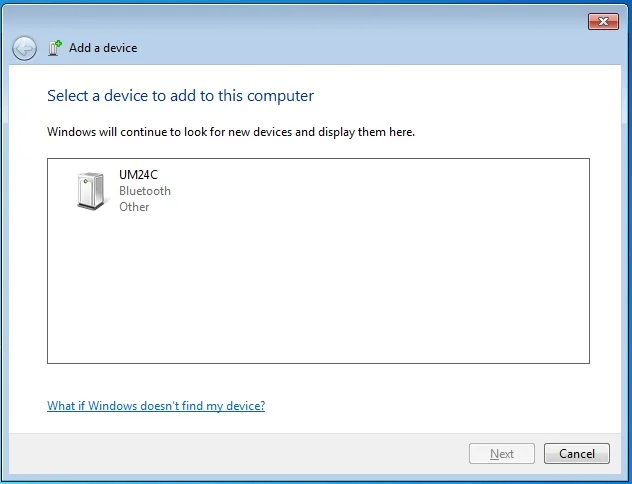

3 Подключение по Bluetooth

3,1 Вид Диспетчер устройств

3,2 подключения bluetooth:

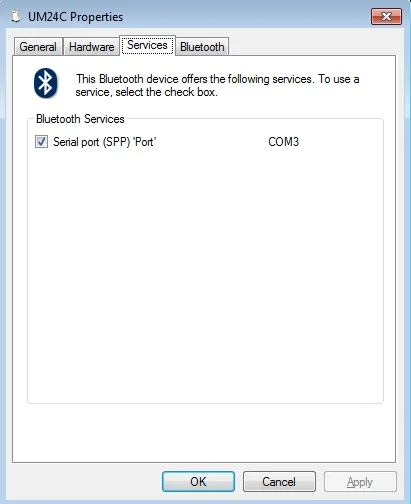

3.2.1 Bluetooth соединение установлено успешно; там будет двух последовательных портов. Выберите меньшее значение порта. Например, в том случае, если портов сконфигурирован для Bluetooth COM3 и COM4, затем выберите COM3 для подключения. Или вы правой кнопкой мыши bluetooth устройства, чтобы увидеть атрибут, там показывают соответствующий номер порта. Вы можете выбрать его.

3.2.2 в тех случаях, когда индикатор Bluetooth изменяется от моргания статического, Вам необходимо кликнуть по кнопке «соединение»

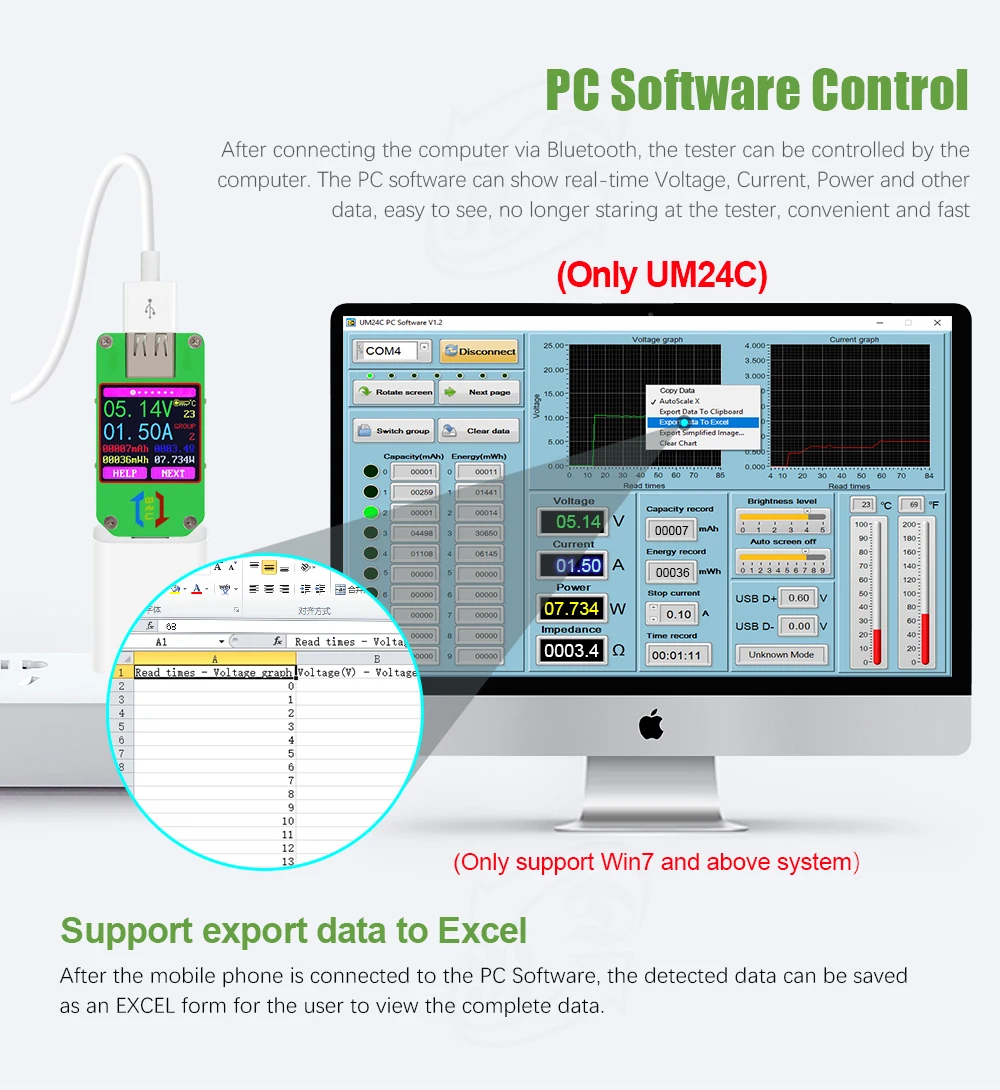

4. Функция введение

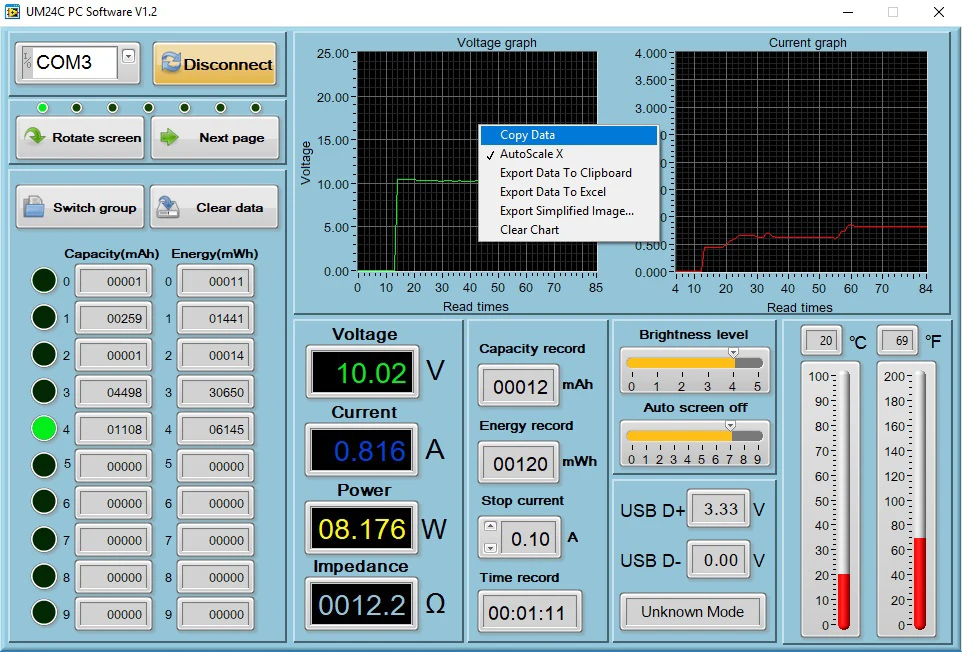

Обзор интерфейса программы 4,1:

1: Основные функции: Поворот экрана, следующих страницах

2: соответствующие данные группы: группы данных переключатель, данных Группы данных четкие

3: соответствующий интерфейс основного дисплея 1: основной интерфейс измерения

4: соответствующий интерфейс основного дисплея 3: Интерфейс записи данных

5: соответствующий интерфейс основного дисплея 2: интерфейс быстрого распознавания заряда

6: соответствующий Главный интерфейс дисплея 7: пройденное расстояние в интерфейсе настроек, двухформатный температурный дисплей

7: пройденное расстояние в соответствующий Главный интерфейс дисплея 7: пройденное расстояние в интерфейсе настроек, яркость экрана, автоматического отключения экрана.

8: соответствующий главный дисплей Интерфейс 6: в настоящее время Графический Интерфейс.

9: соответствующий главный дисплей Интерфейс 5: Напряжение Графический Интерфейс.

4,2 графы и экспорт данных:

Наведите курсор мыши на график измерения напряжения/времени, затем щелкните правой кнопкой мыши и выберите следующие параметры:

4.2.1: копирования данных в буфер обмена:

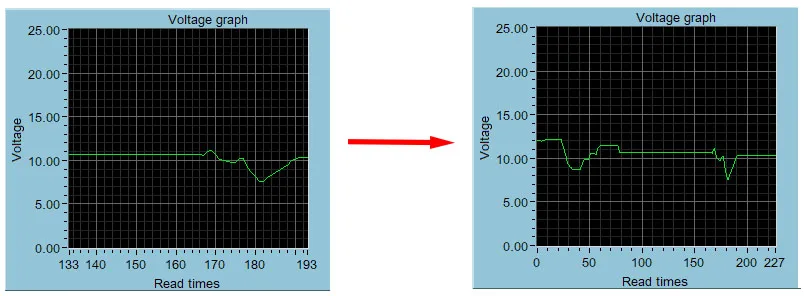

4.2.2: автоматически регулировать X оси:

4.2.3: экспорт данных в буфер обмена:

Формат: номер опорной точки на оси X, значение напряжения в этой опорной точке.

Время чтения-Напряжение график Напряжение (V)-Напряжение график

0 12,03
1 12,02
2 12,03
3 12,03
4 11,97
5 12,00
6 12,00
7 12,08
8 12,10
9 12,13

…

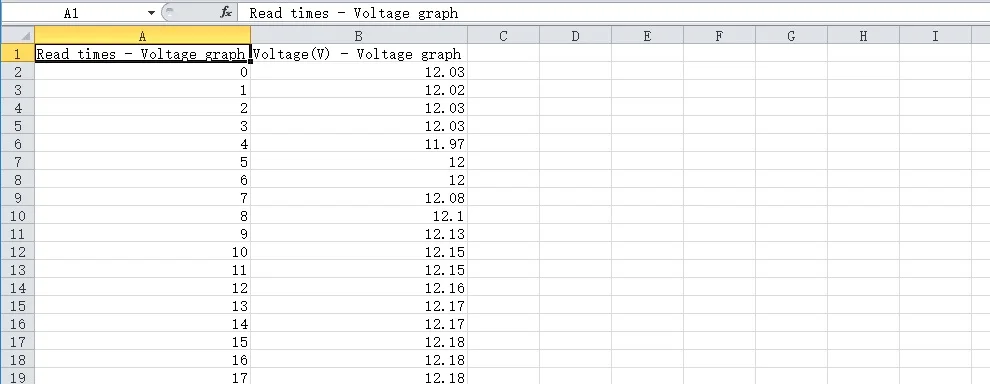

4.2.4: экспорт в Excel:

Экспорт в Excel. В том случае, если вы хотите экспортировать все данные, помните, что вам необходимо кликнуть по кнопке автоматический весы X. В противном случае только в настоящее время записи группы данных идет на экспорт. Пожалуйста, обратите внимание, что Экспортируемые данные только для microsoft Office Excel.

4.2.5: экспорт упрощенный изображений:

4.2.6: прозрачный таблицей:
