RD USB 3,0 OLED тестер 5 бит ток 4 бит измеритель напряжения Вольтметр Амперметр мощность Емкость для зарядного устройства Банк питания

Описание

Nd16363955658925

USB 3,0 комплексный тестер

Примечание:

Технические параметры:

Диапазон измерения напряжения: постоянный ток 04,00-24,00 в диапазон измерения тока: постоянный ток 0,0000-3.0000A

Диапазон аккумуляции емкости: 0,0000-9,9999-99.999Ah диапазон аккумуляции энергии: 0,0000-9.9999Wh-999.99Wh

Точность измерения напряжения: ± (0.2% + 1 цифра) точность измерения тока: ± (0.1% + 4 цифры)

Диапазон измерения времени: 0-99h59min59s Диапазон измерения температуры:-10 ° ~ 65 °

Погрешность измерения температуры: ±2° настройка яркости экрана: 1-7 уровень

Время задержки закрытия экрана: 1-9 мин Диапазон кривой напряжения: 04,0-24,0 в

Диапазон кривых тока: 0,00-a Частота обновления: 2 Гц

Функция защиты: OVP (защита от перенапряжения), UVP (защита от перенапряжения), OTP (защита от перегрева), OCP (защита от перегрузки по току) и UCP (защита времени задержки по току).

Режим зарядки: Прямой режим, режим быстрой зарядки, отключенный режим. Другие функции: Вращение экрана

Ток тишины: около 10 мА Вес изделия: 14 г (посылка 46 г)

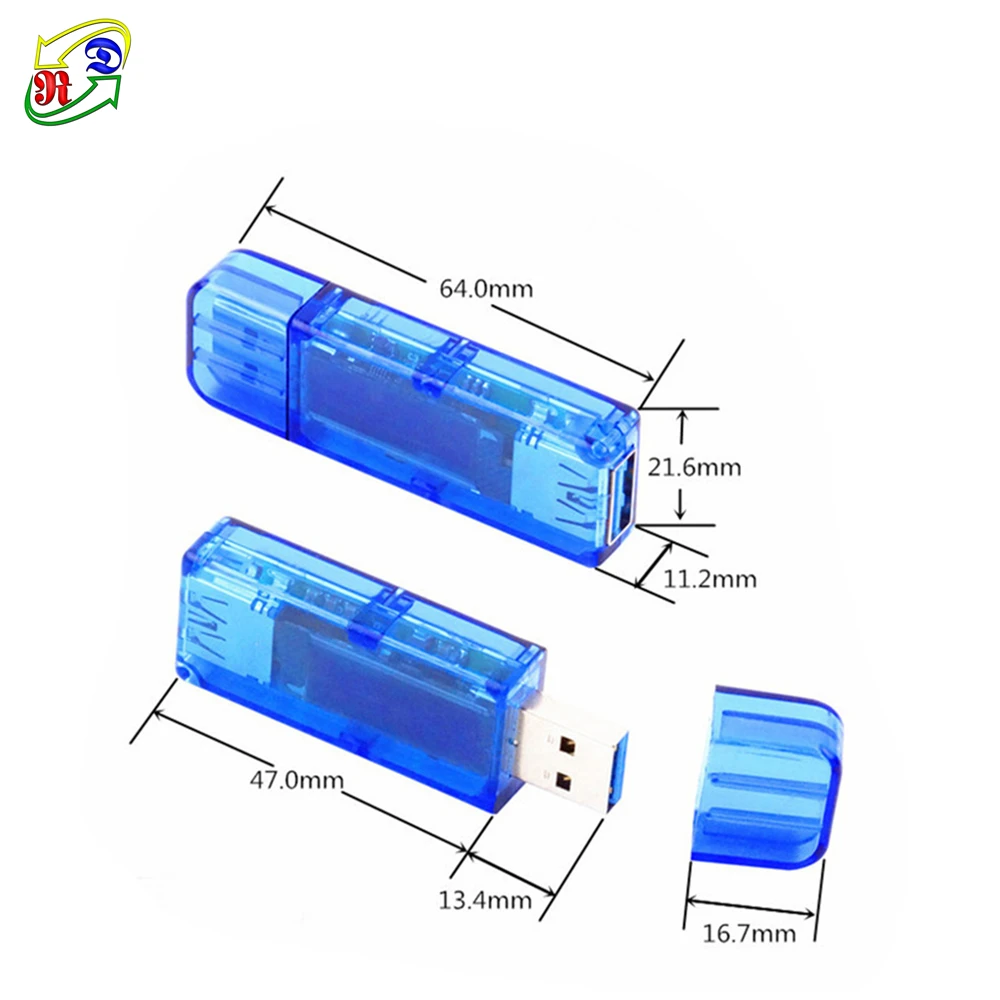

Размер продукта: 64,0 мм * 21,6 мм * 11,2 мм (Д * Ш * В) режим порта: Совместимость USB 2,0 USB 3,0

Экран дисплея: 0,91 ”128*32 решетчатый oled-экран

Инструкция по управлению кнопками

Есть 3 вида кнопок: короткое нажатие, среднее нажатие, длинное нажатие. Течёт операция: короткое нажатие, нажмите кнопку и отпустите ее быстро; среднее нажатие, сохраняйте нажатие на кнопку, пока светодиодный не вспыхивает один раз, вы можете отпустите кнопку; Длительное нажатие, удерживайте нажатие на кнопку, пока светодиодный не вспыхивает два раза, вы можете отпустите кнопку;

Инструкция по эксплуатации:

Интерфейс дисплея 1 после включения питания-как показано на следующем рисунке:

1-значение измерения тока

2-значение измерения напряжения

3-номер группы данных

4-накопление емкости

5-значение аккумуляции энергии

Введите в состояние выбора группы данных длинным нажатием. В то же время был выбран номер группы данных. Следующая группа данных может быть переключена коротким нажатием в свою очередь. Этот тестер может обеспечить 0-9 группы данных, которые будут храниться и проверяться.

Когда группа данных является 1-9 группой, текущая емкость будет сохранена после выключения питания. И Сохраненная емкость будет накапливаться после включения питания. Когда группа данных равна 0, текущая емкость будет сохранена после выключения питания. При включении питания в следующий раз запоминающиеся мАч и mWh мигают. Когда новый мАч до 0,1 мАч, сохраненный мАч будет покрыт, и значения начнутся снова.

В состоянии выбора группы данных, все значение аккумуляции емкости и значение аккумуляции энергии будут очищены средней прессой. Выбор состояния группы данных может быть создан при длительном нажатии.

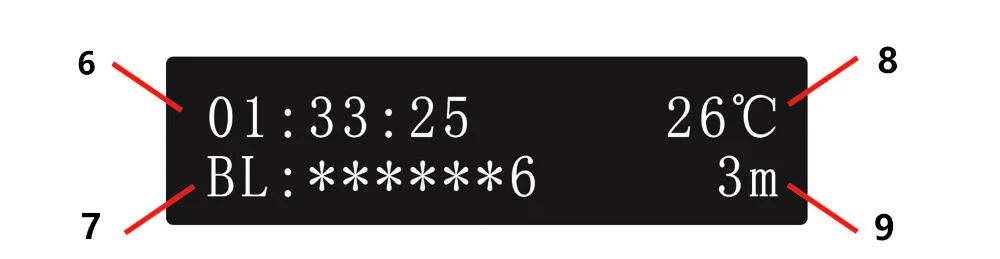

Интерфейс дисплея 2 переключается коротким нажатием-как показано на следующем рисунке:

6-Время непрерывной работы

7-Экран яркости

8-Температура дисплей

9-время закрытия экрана

Время работы записывает накопленное время после включения питания и точно на второй. Температура дисплея-это внутренняя температура корпуса тестера, близкая к наружной температуре

Введите настройку яркости экрана длинным нажатием, и соответствующий номер будет выбран и отображен. Вы можете изменить число средним нажатием, больше количество, ярче экран, полностью 7 уровней. Введите настройку закрытия времени экрана коротким нажатием, и соответствующий номер будет выбран и отображен. Вы можете изменить число средним нажатием. Установка 1 м-9 м означает, что экран будет закрыт автоматически через 1-9 минут. Если установить 0 м, экран не будет закрыт. При любом интерфейсе экран был закрыт, экран будет просыпаться коротким нажатием. После того, как установка будет завершена, она будет возникать при длительном нажатии.

Интерфейс дисплея 3 переключается коротким нажатием-как показано на следующем рисунке:

Этот интерфейс показывает кривую измерения напряжения. Диапазон будет автоматически изменяться в течение 4-24 В. Эта кривая может отображать колебания напряжения в реальном времени.

Интерфейс дисплея 4 переключается коротким нажатием-как показано на следующем рисунке:

Этот интерфейс показывает кривую измерения тока. Диапазон будет автоматически изменен в течение 0-3A. Эта кривая может отображать колебания тока в реальном времени.

Интерфейс дисплея 5 переключается коротким нажатием-как показано на следующем рисунке:

10-значение настройки перенапряжения

11-значение перегрузки по току

12-защита от перегрева

13-значение установки под напряжением

14-значение настройки под током

15-значение настройки времени задержки по току

Введите значение защиты длинным нажатием, и будет выбрано и отображено соответствующее значение. Вы можете изменить значение средним нажатием, а значение-коротким нажатием. После завершения установки, он будет создан при длительном нажатии

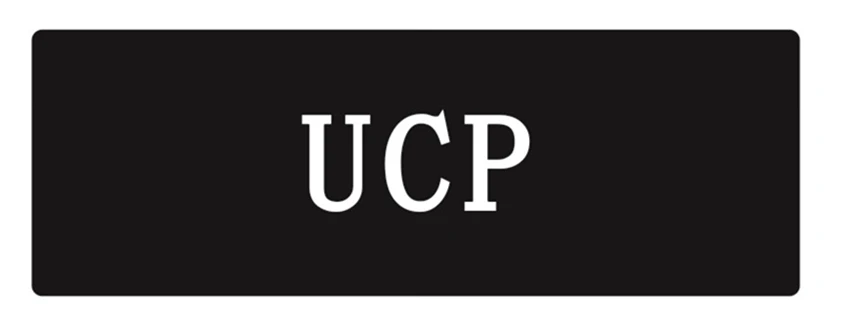

Этот тестер имеет 5 функций защиты: OVP (защита от перенапряжения), UVP (защита от перенапряжения), OTP (защита от перегрева), OCP (защита от перегрузки по току) и UCP (защита времени задержки по току). Когда что-то не так, выход будет отключен автоматически, чтобы защитить нагрузку от сгорания. По значению времени на экране есть соответствующие советы. Когда неисправность очищена, вы можете нажать кнопку. Затем тестер снова заработает. Если неправильная Настройка данных не означает, что она существует из нормального интерфейса. Вы можете удерживать кнопку для включения, тестер будет восстановлен в заводской настройке по умолчанию.

UCP-это функция, которая отключает выход, когда ток находится под заданным током на установленное время. Когда выходной ток находится под заданным током непрерывного на установленное время, выходной ток будет отключен автоматически. Эта функция применяется к условиям после полного заряда некоторых цифровых продуктов, таких как телефон, выходной ток полностью отрезан

Интерфейс дисплея 6 переключается коротким нажатием-как показано на следующем рисунке:

Прямой режим заключается в том, что все сигнальные провода проводятся напрямую. В этом режиме usb-порт может нормально передавать данные. Если вы хотите измерить устройство быстрой зарядки QC, вы должны выбрать этот режим.

Введите настройку режима USB долгим нажатием, и соответствующий номер будет выбран и отображен. Вы можете изменить режим USB коротким нажатием. Номер 0 представляет прямой режим; номер 1-отключенный режим; номер 2-режим быстрой зарядки.

Отключенный режим заключается в том, что два средних сигнальных провода отключены. В этом режиме usb-порт не может передавать данные. Режим быстрой зарядки заключается в том, что два средних сигнальных провода соединены со специальным чипом зарядки. Этот чип может имитировать соглашение о быстрой зарядке от различных производителей, чтобы сделать различные устройства автоматически подобранными. Так что он может получить быструю зарядку. Этот режим может быть совместим с интеллектуальным устройством apple для быстрой зарядки в условиях неиспользования оригинального зарядного устройства, в то время как usb-порт не может передавать данные.

Интерфейс дисплея 7 переключается коротким нажатием-как показано на следующем рисунке:

Введите настройку поворота экрана длинным нажатием, и соответствующий номер будет выбран и отображен. Вы можете изменить направление отображения коротким нажатием. Номер 0 представляет положительный дисплей; номер 1-обратный дисплей.

Введите в состояние закрытия экрана коротким нажатием, светодиодный мигает в этот момент, и он может вернуться к интерфейсу дисплея 1 коротким нажатием. Когда Вы заряжаете нормально и вставляете его в зарядное устройство в течение длительного времени, пожалуйста, советуем вам закрыть экран. Для этого может сохранить электричество и продлить срок службы.
