Описание
Обзор

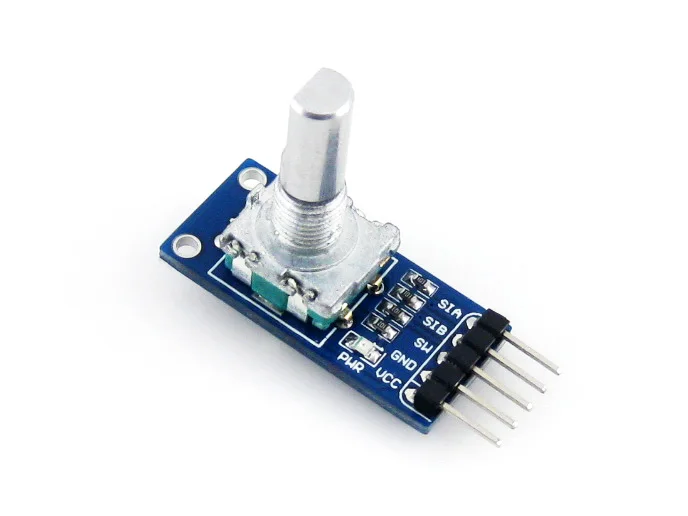

Обнаруживает вращение по часовой стрелке/против часовой стрелки: градусов и круговТехнические характеристики
Импульсы на коленях: 15 Мощность: 3,0 в ~ 5,3 В Размер: 32,0 мм * 15,0 мм Размер монтажных отверстий: 2,0 ммПриложений
Позиционирование в промышленные платы управленияКак Применение
В случае работы с MCU:
VCC & harr; 3,0 V ~ 5,3 V GND & harr; источник питания SW & harr; MCU. IO (статус кнопки кодировщика) SIB & harr; MCU. IO (выходной статус) Asia & harr; MCU. IO (выходной статус)Примеры
Подключите SIA, ССО, SW шпильки на CH0, CH1, CH2 из логический анализатор соответственно, затем включите питание, не используйте модуль для зарядки аккумулятора.
Когда вращение по часовой стрелке кодировщика, форма выходного сигнала выглядит как:
Когда анти-вращение по часовой стрелке кодировщика, форма выходного сигнала выглядит как:
При нажатии кнопки кодировщика форма выходного сигнала выглядит следующим образом:
Фото
Мы не несем ответственности за какой-либо Таможенный налог или любые другие дополнительные сборы на таможне вашей страны.
Характеристики
- Бренд
- Waveshare
- Тип демоплаты
- Рука
- Номер модели
- Rotation Sensor
- Pulses per lap
- 15
- Power
- 3.0V ~ 5.3V
- Dimension
- 32.0mm * 15.0mm
- Mounting holes size
- 2.0mm
