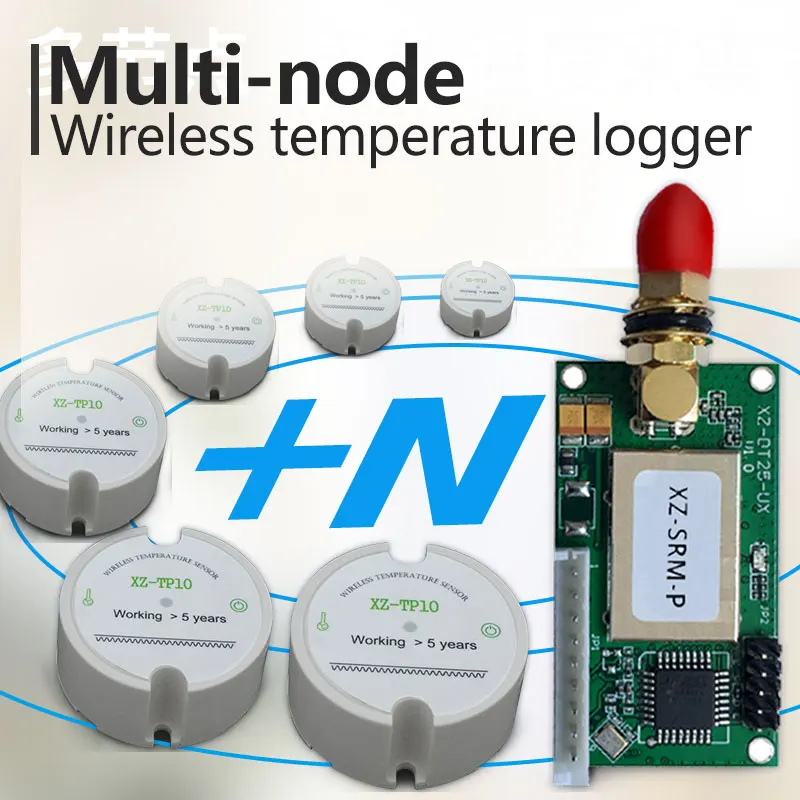

Регистратор данных о температуре беспроводной датчик температуры передатчик 433 МГц/868 МГц/915 МГц беспроводной контроль температуры

Описание

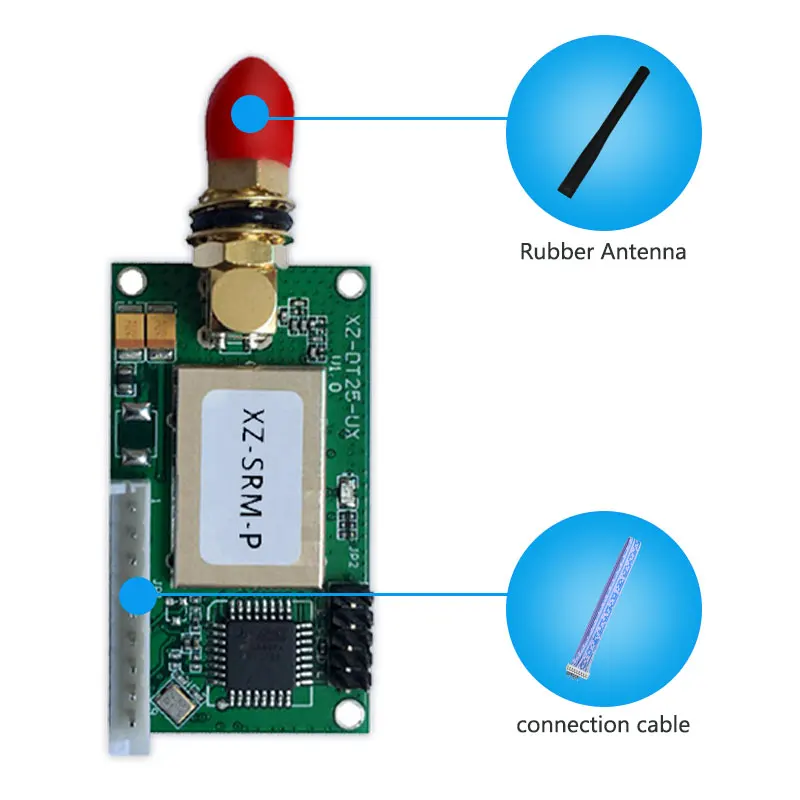

Посылка включает в себя:2 шт. беспроводной датчик температуры компании ", 1 шт. последовательный получающий хост Высота каблука 10 см; цвета-бар антенна, и кабель для подключения.

Особенности

Температура дорожки (-40 °C до 80 °C) Работающий от батареек, поместите его в любое место Беспроводной дальность передачи более 1600ft на открытых пространствах (без препятствий) Легко 3 минут настройки Получайте сигнал тревоги и оповещения по электронной почте Оповещение о нескольких пользователей Установка высокого-низкого порогового значения для оповещения Мониторы/оповещения об уровне заряда батареи Мониторы/оповещения при потере беспроводного сигнала Неограниченная история чтения в течение 6 месяцев Мониторинг каждые 5 минут по умолчанию, настроен на заводе Один концентратор может работать с более чем 100 датчиков. Светодиодный светильник при снятии показаний Требуется 1/2 литиевых батарей AA (входят в комплект) Батарея Срок годности: 5 + лет @ 5 минут средняя данных время отправки Ацйай код выход Производство, поддержка OEM/ODM сервис

Параметр продукта

Рабочая частота	433 МГц по умолчанию, 868/915 МГц по индивидуальному заказу на заводе
TX Мощность	<10dBm
Чувствительность	<-112dBm
TX тока	<60mA
RX ток	<40mA
Операционной Напряжение	2,5 ~ 3,6 V @ XZ-TH10; 3,3 V @ XZ-SRM-P
Дальность передачи	> 500 метров (визуальное расстояние)
Температура точность	<0,5 ℃ (0℃ ~ 60℃) & <2℃ (-40℃ ~ + 80℃)
Влажность Точность	Нет
Приобретение цикла	5 минут при нормальном режиме; 2 секунды при режиме триггера
Средняя потребляемая мощность	<15uA
Рабочая температура	-40℃ ~ + 80℃
Срок службы	> 5 лет @ 1000 мАч
Интерфейс	115200bps, 8N1, ttl

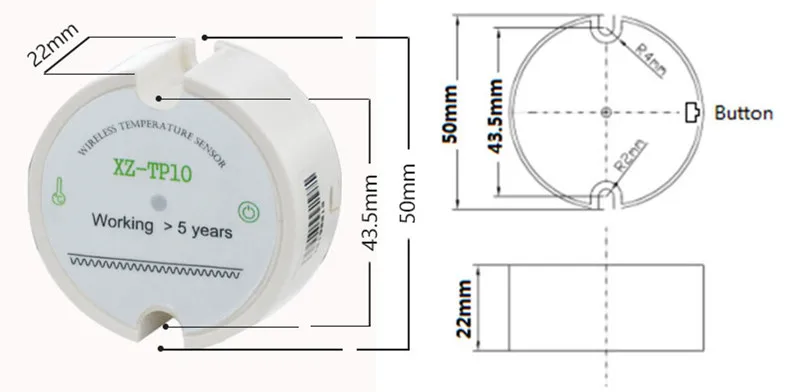

Измерение

Регистратор данных о температуре беспроводной датчик температуры передатчик 433 МГц/868 МГц/915 МГц беспроводной контроль температуры

OАукциона процессорыs

XZ-TP10 Управление процесса

Переключение различные режимы работы в соответствии с использованием. Режимы, как указано ниже:

1) режим сна: Сенсор не работает, без трансмиссии, и спать с низким потреблением полностью.

2) Режим запуска: датчик обнаружения каждую секунду и передает сигнал, светодиодный вспышки; пользователь может отправить команду, чтобы установить ID датчика через программное обеспечения для подключения к компьютеру или Серийный порт. И вспышка триггера только за последние 20 секунд.

3) нормальный режим: датчик обнаружения за 30 секунд и передает сигнал, светодиодный индикатор мигает.

4) режим переключения: Есть 3 режима, которые можно переключать нажатием кнопки. Время переключения в следующей таблице:

A. Спящий режим включится режим запуска, нажав на кнопку в течение 5 секунд;

B. Режим запуска войдет в обычном режиме автоматически после 20 секунд;

C. Стандартный режим включится режим запуска, нажав на кнопку в течение 2 секунд;

D. Стандартный режим войдет в спящий режим, нажав на кнопку в течение 5 секунд.

XZ-SRM-P процесс работы:

XZ-SRM-03 является uart получения главный узел беспроводной датчик. После получения датчик информация каждый раз, он выдаст датчик информация от последовательного порта сразу

Партномер Примечание: XZ-SRM-P4 (433 МГц), XZ-SRM-P8 (868 МГц), XZ-SRM-P9 (915 МГц)

Если требуется Дальняя передача и Лучшая производительность, рекомендуется повторитель, а если добавить повторитель, то расстояние передачи может быть до 2-3 км в открытом поле.Пожалуйста, нажмите на следующую картинку и заказать повторитель.

Протокол передачи данных

Последовательный порт будет выводить данные в 115200bps, формате 8N1 (символ ASCII) после получения информации датчика.

Выходной протокол без реле последовательный порт, как указано ниже:

ID = xxxxxxxx, ТЭП = ±xx. x · C, гул = xxx. x % S = 0 xxxxxxx, V = Х. xxV, SN = xxx, RSSI =-xxxdBm

Протокол вывода с последовательным портом реле следующим образом:

ID = xxxxxxxx, ТЭП = ±xx. x · C, гул = xxx. x % S = 1 xxxxxxx, V = Х. xxV, SN = xxx, RSSI =-xxxdBm, RPRI =-xxxdBm

ID: адресные данные номер 0-9 (США); 8-битных ASCII;

ТЭП: Температура данные желании's (пять ночей у Фредди)-40,9 ~ + 80,9. «℃» Желании «.» и «C».

Гул: влажность данные желании, 000,0 ~ 100,0. Данные о влажности XZ-TP10 всегда 000,0;

Статус слово номер 0 ~ 1 8-битных ASCII;

Флаг бит	Объяснение
Bit7	0, хост получает данные сразу (1 шт.), прямыми данными через ретранслятор сигнала.
Bit6 ~ bit1	Защищены
Bit0	0, данные о сообщениях обычно; 1, данные о сообщениях нажатием кнопки и триггером

V: данные о напряжении-acutal vlue, единица-«V»;

SN: порядковый номер trasmitted данных. Серийный номер по методу частотных скачков будет увеличена в тех случаях, когда есть данные прыжков.

RSSI: принятый сигнал индикатор заряда. Сигнал будет слабее в тех случаях, когда стоимость меньше.

Пример: ID = 12345678, TEP = + 26,6 · C, HUM = 000.0%, S = 00000000, V = 3,60 V, SN = 120, RSSI =-070dBm

ID = 34562345, TEP =-20,5 · C, гул = 050.5%, S = 10000001, V = 3,30 V, SN = 214, RSSI =-080dBm, RPRI =-78 DBM

Примечание: протокол Modbus доступен. Если нужно, пожалуйста, свяжитесь со мной.

Интерфейс определение XZ-SRM-P

Pin-код	Определение	Описание продукта:	Уровень	Подключите к терминальному	Обратите внимание
1	GND	Основание для источника питания	Основание для источника питания
2	VCC	Напряжение постоянного тока	+ 3,3 V до 5,0 V
3	RxD/RS-232_RXD	Серийный приема данных	Ttl	ТСД	RS232 могут быть выполнены по индивидуальному заказу на заводе
4	TxD/RS-232_TXD	Последовательной передачи данных передачи	Ttl	RxD
5	NC	NC	NC
6	RS485-A	RS485-A	A/RS485-A
7	RS485-B	RS485-B	B/RS485-B
8	Set_EN	Комплект включает (вход)	Ttl	Для активного отдыха с низким уровнем
9	Сброс	Сброс сигнала (вход)	Ttl	Отрицательный импульс сброса
