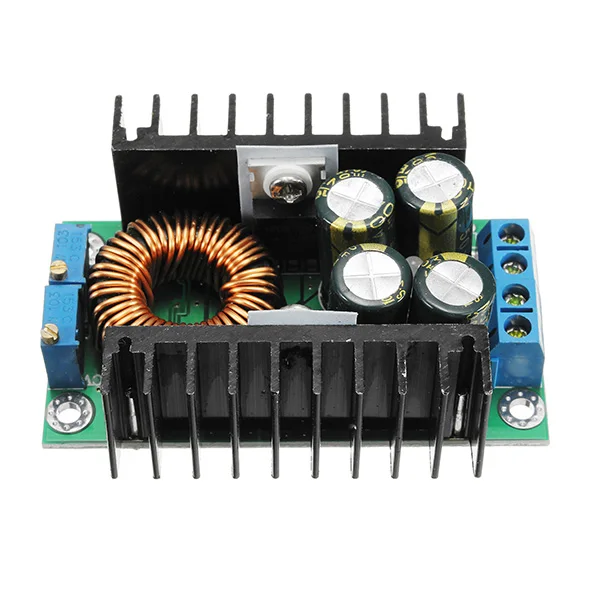

Регулируемый 300 8A Вт бак постоянного напряжения постоянного тока высокой мощности солнечной зарядки светодиодный инвертор преобразователи

Описание

Особенности:

· 300 Вт 8А 7-40 В до 1,2-35 В DC CC CV понижающий преобразователь питания понижающий модуль Регулируемый регулятор напряжения светодиодный драйвер
· Мощный, светодиодный драйвер постоянного тока
· Батарея зарядное устройство
· Автомобильный блок питания
· Источник питания системы низкого напряжения
· Неизолированный понижающий модуль CC CV Buck с бортовым светодиодный индикатор загрузки
· Входное напряжение: 5-40 В постоянного тока
· Выходное напряжение: DC 1,2-35 В (регулируется)
· Выходной ток: 8A (макс.), более 60Deg, пожалуйста, усилите радиатор
· Диапазон непрерывного тока: 0,2-12A регулируемый
· Выходная мощность: 300 Вт (макс.)
· Эффективность преобразования: 95% (больше входного напряжения, больше эффективности)
· Выходная пульсация: 50 мВ
· Рабочая температура: промышленная (от-40 °C до + 85 °C) (температура окружающей среды, более 40 градусов,
Пожалуйста, уменьшите мощность для использования или-Увеличьте охлаждение)
· Ток без нагрузки: 20 мА (вход 24 В, выход 12 В для справки)
· Регулирование напряжения: ± 1%
· Регулирование нагрузки: ± 1%
· Скорость динамического отклика: 200uS 5%
· Защита от короткого замыкания: Да
· Входная обратная Защита: нет (пожалуйста, выполните обратную защиту или подключите диод на входных частях.)
· Размер: 65*47*23,5 мм
· Бортовой светодиодный индикатор нагрузки: красный = подарок нагрузки (например. "Аккумулятор"), зеленый = без нагрузки (например. "Зарядка батареи" или выход отключен)
Область применения:

1. Сделай Сам Выход Регулируемый источник питания транспортного средства, подключите вход 12 В, и выход может быть 14-35 В (регулируется свободно).
Однако выходное напряжение не может быть меньше входного напряжения.
2. Батарея зарядное устройство
3. Автомобильный блок питания для ноутбука
4. Для вашего электронного оборудования
5. Система предварительного питания батареи
Модуль регулировки:

1. Когда выходное напряжение модуля не может быть отрегулировано (выходное напряжение всегда равно входному напряжению)
Пожалуйста, Отрегулируйте потенциометр против часовой стрелки 20 кругов (20 оборотов) или больше, пока он не работает.
2. Поверните триммеры по часовой стрелке, чтобы увеличить, против часовой стрелки, чтобы уменьшить.
3. При регулировке синего потенциометра, пожалуйста, используйте мультиметр для отслеживания напряжения
4. Триммер, близкий к выходному напряжению, регулирует выходной ток (CC)
5. Триммер, близкий к входу напряжения, регулирует выходное напряжение (CV)
Зарядное устройство-интруктионс:

1. Сначала определите напряжение поплавка и ток зарядки, требуемый батареей для зарядки («целевой аккумулятор»).
Целевая батарея отключена от выхода модуля, примените напряжение 7 в-32 В к входу модуля, чтобы убедиться в правильности полярности.
2. С помощью триммера CV Отрегулируйте выходное напряжение до 5 В.
3. Переключайте мультиметр в свой ток 10А и измерьте выходной ток модуля с коротким замыканием.
Поверните CC машинка для стрижки, чтобы регулировать ток к зарядный ток никель-металл-требуется Целевая батарея.
4. С помощью триммера CV Отрегулируйте выходное напряжение модуля к поплавковому напряжению, требуемому Целевая батарея.
5. Подключите Целевая батарея к выходу модуля, соблюдайте правильную полярность. Зарядка аккумулятора должна начинаться
Постоянный ток Светодиодный драйвер приложения-инструкции:

1. Сначала Определите рабочий ток и максимальное рабочее напряжение светодиодный привод.
2. С триммером CV, Отрегулируйте выходное напряжение до 5 В.
3. Переключайте мультиметр в свой ток 10А и измерьте выходной ток модуля с коротким замыканием.
Поверните триммер CC для регулировки тока на рабочий ток вашего светодиодный.
4. Отрегулируйте CV триммер, чтобы выходное напряжение достигло максимального светодиодный рабочего напряжения.
5. Подключите светодиодный, тест.
Посылка включает в себя:

1 x 8A 300 Вт для понижения напряжения модуль питания
