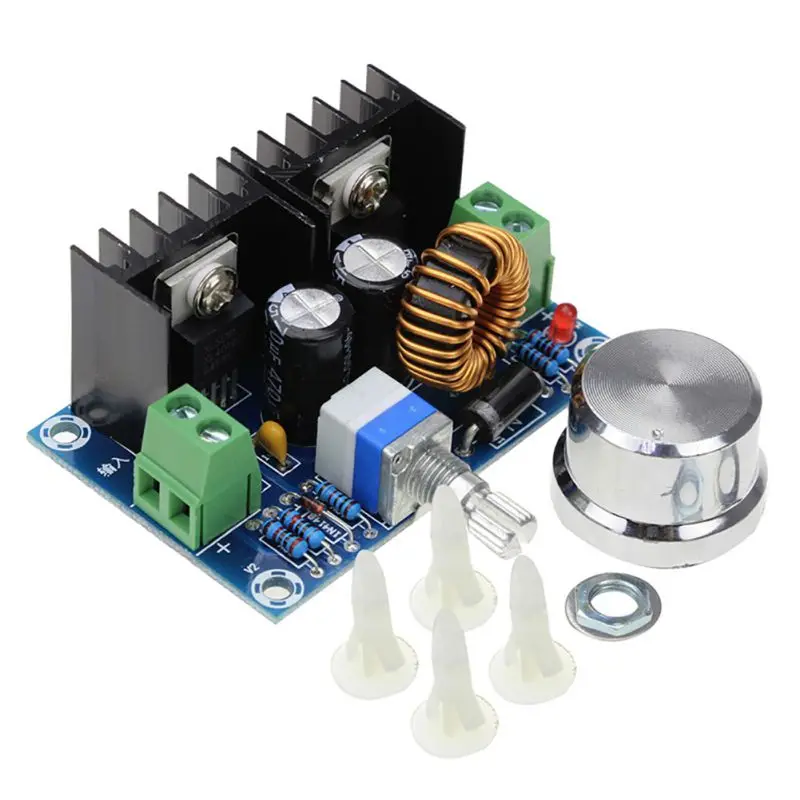

Регулируемый 4-40V до 1,25-36 V понижающий модуль Max 8A 200W DC-DC модуль ldo понижающего преобразователя Питание

Описание

Описание:
Материал: провод + пластик
Вес: 70 г
Модель: XL4016E1
Тип: стабилизаторы напряжения/стабилизаторы
Размер: 6,1*4,1*2,7 см/2,4*1,6*1,06"
Входное напряжение: 8-40 в постоянного тока
Выходное напряжение: DC 1,25-36 в
Выходной ток: 8а (когда температура трубки питания превышает 65 градусов, пожалуйста, добавьте вентилятор охлаждения)
Диапазон постоянного тока: 0-8A (регулируемый)
Низкое давление: 1 в
Выходная мощность: максимальная мощность около 300 вт
Посылка-лист: 1 *Напряжение регуляторы
Особенности:
Направление регулировки потенциометра: по часовой стрелке (увеличение), против часовой стрелки (уменьшение). Потенциометр (CV), закрытый к входному напряжению, используется для регулирования напряжения, потенциометр (CC) закрытый к выходному напряжению используется для регулирования тока (CC)
Рабочая температура: промышленный класс (от-40 °c до + 85 °c) (обратите внимание на фактическое использование температуры силовой трубки, высокая температура тепла усилена, пожалуйста)
Индикатор: двойной цветной индикатор, индикатор зарядки светильник красный, зеленый светильник означает полностью заряженный (без нагрузки зеленый)
Приложений
1. Мощный светодиодный драйвер
2. Литиевая батарея (или свинцовый аккумулятор) заряд
3. Автомобильный источник питания
4. Низковольтная система питания
5. Зарядка батареи 6 в, 12 в, 14 в, 24 в
Батарея заряда
1. Убедитесь в напряжении поплавка батареи и токе зарядки, который вам нужен, а также входном напряжении модуля.
2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение до 5 в.
3. Используйте мультиметр в шкале тока 10а для измерения выходного тока короткого замыкания и отрегулируйте текущий потенциометр, чтобы сделать выходной ток ожидаемым значением тока зарядки.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.
5. Подключен к батарее, попробуйте зарядить.
(1,2, 3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключает аккумулятор.)
Светодиодный драйвер постоянного тока
1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный индикатор, который вам нужен.
2. Отрегулируйте потенциометр постоянного напряжения, отрегулируйте выходное напряжение до 5 в.
3. Используйте мультиметр в шкале тока 10а для измерения выходного тока короткого замыкания и отрегулируйте текущий потенциометр, чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный.
5. Подключите светодиодный, проверьте.
(1,2, 3,4 шагов для подключения входного модуля питания, выходной без нагрузки не подключается светодиодный.)
