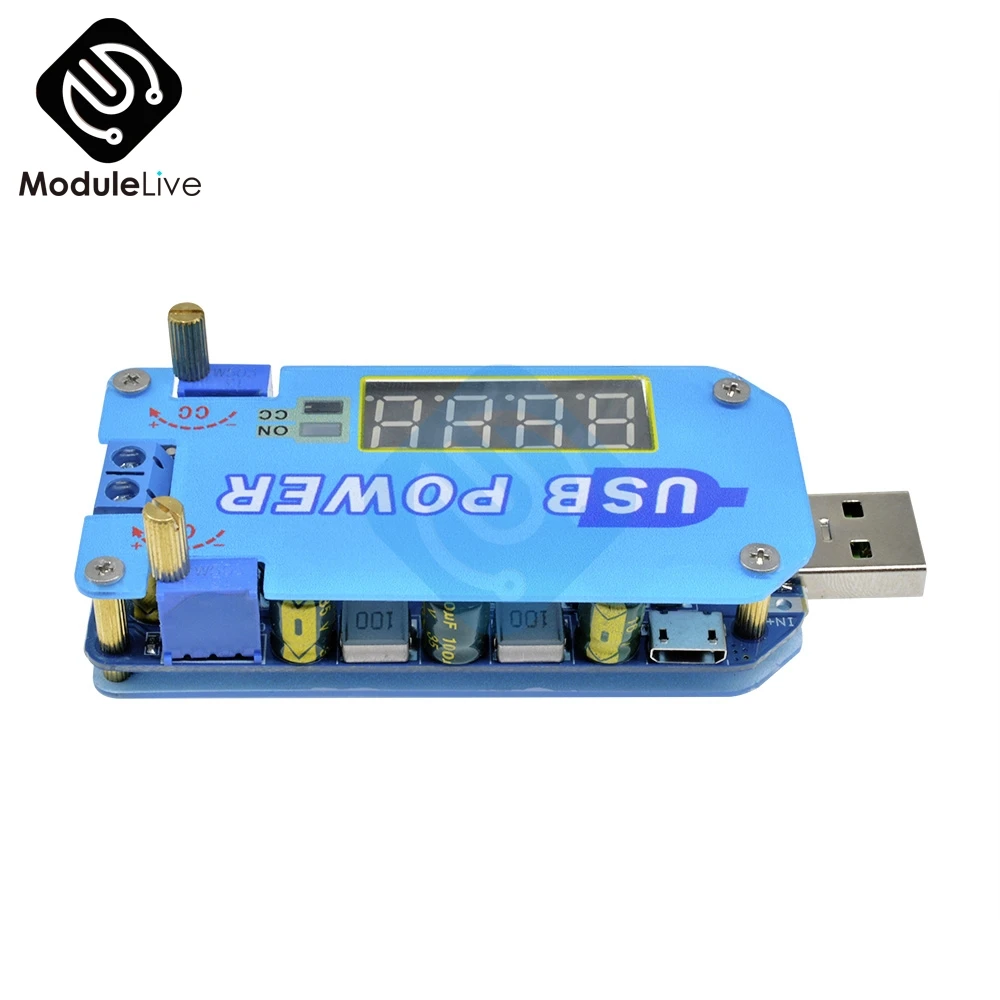

Регулируемый DC-DC CC CV 15 Вт USB 5 В до 3,3 в 12 В 24 в 30 в повышающий/понижающий источник питания повышающий понижающий преобразователь модуль с корпусом чехол

Описание

Описание: Это модуль постоянного тока с регулируемым постоянным напряжением постоянного тока, повышающий/понижающий модуль питания, светодиодный дисплей с цифровой трубкой. отображение выходного напряжения, выходного тока и выходной мощности. регулируемое выходное напряжение и ток. установите выходной ток для удовлетворения требований. его можно использовать как обычный модуль питания Buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, практичный. Особенности: поддержка защита от короткого замыкания Защита от Поддержка анти-защита от обратного потока Поддержка постоянное напряжение постоянного тока для регулировки 4-разрядный цифровой дисплей трубки три входа питания режимов Поддержка защита от перегрузки по току Поддержка предохранение от перенапряжения Поддержка Защита от превышения мощности Поддержка более температурная защита Поддержка режима зарядки Высокое разрешение несколько параметров могут быть отображены в свою очередь

Параметры: входное напряжение для колодки: DC 4,0 V-13,0 V

Входное напряжение для USB: DC 5,0 в

Выходное напряжение: 0,5-30,0 В постоянного тока

Выход ток: 2A

Выходная мощность: 15 Вт (макс.) точность отображения напряжения: +/-0,1 в разрешение дисплея напряжения: 0,1 в

Диапазон отображения тока: 0 ~ 2.2A

Точность отображения тока: +/-0.05A

Разрешение дисплея напряжения: 0.001A

Диапазон отображения мощности: ~ 99.99Ah

Точность емкости: 0,00 Вт ~ 15,0 Вт

Порог температуры защиты: 100 °

Эффективность преобразования: 95%

Рабочий ток: 30mA

Защита от короткого замыкания: Да защита от обратного потока: Да защита от перегрузки по току: Да Защита от перенапряжения: Да

Защита от перегрузки: Да Диапазон рабочих температур:-20 ° ~ 85 °

Диапазон рабочей влажности: 0%-95% относительной влажности

Размер: 84*35*14 мм

Защитная функция: 1. Защита от перенапряжения: модуль автоматически выключает выходное напряжение, если выходное напряжение более 30,5 в. 2. Защита от перегрузки по току: модуль отключит выход автоматически, если выходной ток больше 2 А. 3. Защита от избыточной мощности: модуль отключит выход автоматически, если выходная мощность более 15 Вт. Будет отображаться '-OP-'. Пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку «Вкл/Выкл». 4. Текущая ошибка: большая ошибка отображения, когда выходной ток меньше, чем 0.05A. Он не может отображать выходной ток, если ток 10 ~ 40 мА. 5. Защита от перегрева: модуль выключает выход автоматически, если температура больше 100 °. Будет отображаться '-OT-'. Пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку «Вкл/Выкл». Использование: 1). Как обычный понижающий модуль питания 1. Подключите правое входное напряжение на входном терминале 2. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. Поверните потенциометр CV против часовой стрелки более 10 витков, если выходное напряжение не может быть отрегулировано. 3. Поверните потенциометр CC против часовой стрелки более 10 поворотов сначала. 4. тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле) 5. поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току. 6. Проверка и использование (например: Максимальный выходной ток модуля составляет 1А, если дисплей 1А на мультиметре. Красный светодиодный индикатор включится, если выход достигает 1А. Иначе светодиодный выключен.) 7. Выходное напряжение уменьшится из-за тока дискретного резистора на выходе. Чем выше ток, тем больше снижается напряжение. 8. Выходной ток не может сохранить фиксированное значение на выходе. Он изменяется с нагрузкой. Но не может превышать установленное значение выходного тока. 2). Как зарядное устройство:

1. Верхняя часть: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница напряжения между аккумулятором с недостаточным напряжением и зарядным устройством очень большая. Вызывает чрезмерный ток зарядки даже повреждает аккумулятор. Поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. Затем автоматически переключается обратно на постоянное напряжение зарядки.

2. Убедитесь, что плавающее напряжение заряда и ток заряда аккумулятора. Если параметр литиевой батареи составляет 3,7 в/2200 мА · ч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный зарядный ток-1С, который составляет 2200 мА.

3. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время установки параметра).

4. проверьте выходное напряжение мультиметром и Отрегулируйте потенциометр CV, чтобы убедиться, что выходное напряжение достигает требуемого плавающего напряжения заряда. (При зарядке литиевой батареи 3,7 в Отрегулируйте выходное напряжение до 4,2 в) 5. сначала поверните потенциометр CC против часовой стрелки более 10 поворотов. 6. тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле) 7. поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда. 8. Подключите аккумулятор к выходному терминалу и начните зарядку. 3). Как светодиодный драйвер постоянного тока высокой мощности: 1. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение. 2. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время установки параметра). 3. Тест выходного напряжения мультиметром на выходном терминале и регулировка потенциометра CV для установки выходного напряжения на максимальное рабочее напряжение светодиодный. 4. Поверните потенциометр CC против часовой стрелки более 10 витков.

5. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)

6. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный рабочий ток.

7. Светодиодный кабель для подключения и тестирования. Примечание: Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока. Пожалуйста, не Сокращайте выход. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток на выходе. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки. Пожалуйста, понижайте выходную мощность, если модуль горячий. Поверните потенциометр CV против часовой стрелки более 10 витков, если выходное напряжение не может быть отрегулировано. Выходной ток не может сохранить выходное значение. Он изменяется с нагрузкой. Но он не может превышать установленное значение выходного тока. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.

Применение: Обычный источник питания зарядное устройство для аккумулятора светодиодный индикатор питания дисплей напряжения Тестовый измеритель цепи тест преобразования мощности

Посылка: 1 * USB 2A шаг вверх/вниз Модуль питания с оболочкой
