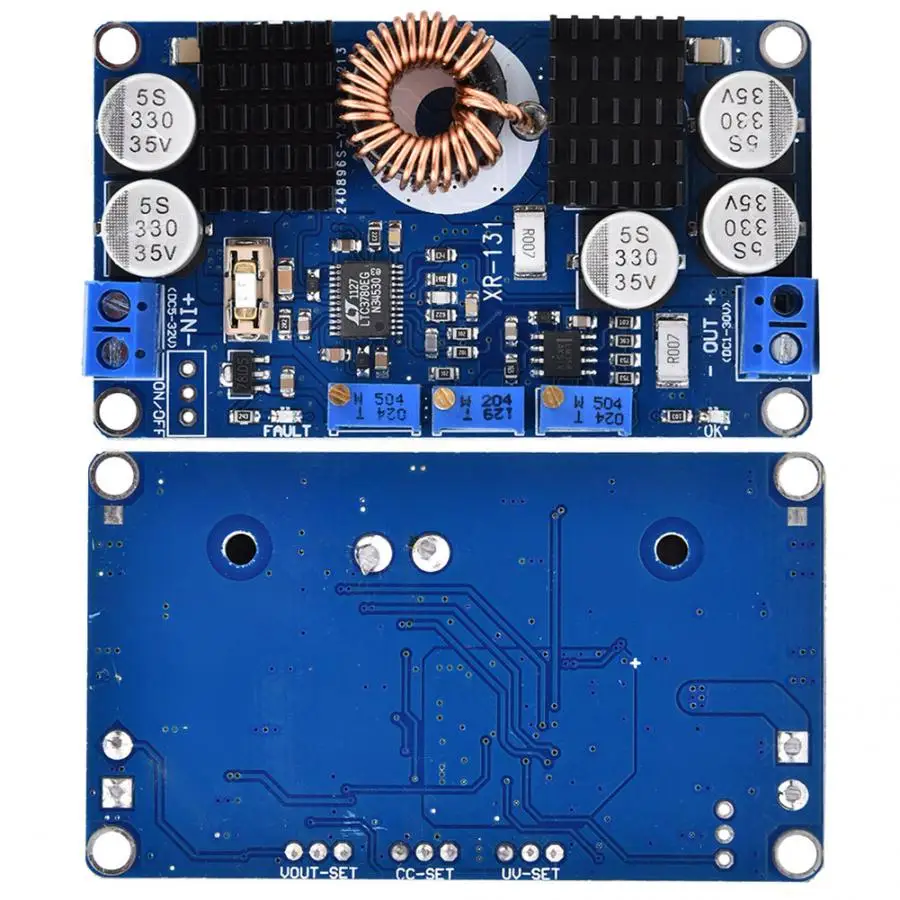

Регулируемый источник питания DC 5 V-32 V постоянного тока до 1 V-30 V 10A автоматическое шаг вверх вниз Напряжение Регулятор зарядки Модуль LTC3780 Напряжение

Описание

DC 5 V-32 V постоянного тока до 1 V-30 V 10A автоматическое шаг вверх вниз Напряжение Регулятор зарядки Модуль LTC3780

Особенности:

1. Это высокоэффективный Регулируемый Модуль питания. Когда входное напряжение ниже, чем, выше, равное выходному напряжению, выходное напряжение может быть стабильным.
2. Этот модуль имеет идеальные функции защиты и может быть применен к зарядке от солнечной энергии.
3. Плата принимает 1,6 утолщенный процесс золотого покрытия.
4. Вход использует сменный предохранитель для защиты источника питания и оборудования.
5. Принимает патч, низкое сопротивление, высокочастотные электролитические конденсаторы, так что пульсация опускается до точки замерзания.
6. Постоянное напряжение, постоянный ток, защита от недостаточного напряжения.
7. Использование окисленных радиаторов для рассеивания тепла, эффект рассеивания тепла лучше, чем алюминиевые теплопоглотители.
8. Индуктор изготовлен из железно-кремниево-алюминия для более низкого поколения тепла.

Параметры:

Item Type: ';font-family:'meiryo>Automatic Step Up Down Voltage Regulator

Входное напряжение: DC5-32V (рекомендуется более 10 в)';font-family:'meiryo>';font-family:'meiryo>

Выходное напряжение: DC1V-30V постоянно регулируется';font-family:'meiryo>';font-family:'meiryo>

Выходной ток: 10А (';font-family:'meiryo>Максимум), долгосрочный ≤7A

Output Power: Long-term 80W, peak 130W, please strengthen the heat dissipation when more than 80W';font-family:'meiryo>';font-family:'meiryo>

Output Ripple: 50mV (Measured at 12V to 12V, 5A)';font-family:'meiryo>';font-family:'meiryo>

Short Circuit Protection: Yes';font-family:'meiryo>';font-family:'meiryo>

Input Reverse Polarity Protection: None, if necessary, connect Schottky diodes at the input end';font-family:'meiryo>';font-family:'meiryo>

Output Anti-Backflow: None, if used for battery charging or inductive load, please connect Schottky diode at the output end';font-family:'meiryo>';font-family:'meiryo>

Size: 77.6x46.5x15mm / 3.06x1.83x0.59in';font-family:'meiryo>';font-family:'meiryo>

';font-family:'meiryo>

Метод модуляции:';font-family:'meiryo>';font-family:'meiryo>

1. Защита от недостаточного напряжения батареи метод регулировки: (Установите 10 в защита от недостаточного напряжения и выключения выхода с 12 В свинцово-кислотной батареи в качестве примера)';font-family:'meiryo>';font-family:'meiryo>

Подключите вход для стабилизированного источника питания и подстраиваются под 10 V, отрегулируйте защита от недостаточного напряжения потенциометр (по часовой стрелке, против часовой стрелки уменьшается), до тех пор, пока индикатор неисправности (красный свет) включен, настройка ОК; затем, когда аккумулятор разряжается до 10 в, Источник питания автоматически отключается для защиты аккумулятора от повреждений.';font-family:'meiryo>';font-family:'meiryo>

Примечание: если он не работает от аккумулятора, не нужно устанавливать.';font-family:'meiryo>';font-family:'meiryo>

2. метод регулировки выходного напряжения: Подключите вход к источнику питания (напряжение выше, чем защита от недостаточного напряжения), красный свет выключен, синий свет включен, Подключите выход к мультиметру, отрегулируйте потенциометр выходного напряжения на требуемое Выходное напряжение (увеличение CW, уменьшение КНО).';font-family:'meiryo>';font-family:'meiryo>

Примечание: При нормальном состоянии красный свет не включен, синий свет включен, в противном случае есть неисправный, пожалуйста, удалите неисправные их повторно.';font-family:'meiryo>';font-family:'meiryo>

3. Выход ток Метод модуляции: (взимать плату за 12 V свинцово-кислотная батарея, украшенное мозаикой из драгоценных камней, 12 V вход переменного тока, зарядный ток никель-металл-5A в качестве примера)';font-family:'meiryo>';font-family:'meiryo>

Подключите вход к блоку питания 12 В, параллельно выходу к мультиметру, отрегулируйте постоянный ток потенциометра (увеличение CW, уменьшение КНО), пока ток не показывает требуемое значение 5А, снимите мультиметр и подключите аккумулятор для зарядки.';font-family:'meiryo>';font-family:'meiryo>

Примечание: для оборудования постоянного напряжения необходимо установить только Максимальный выходной ток.';font-family:'meiryo>';font-family:'meiryo>

Package List:

1 x Voltage Regulator
