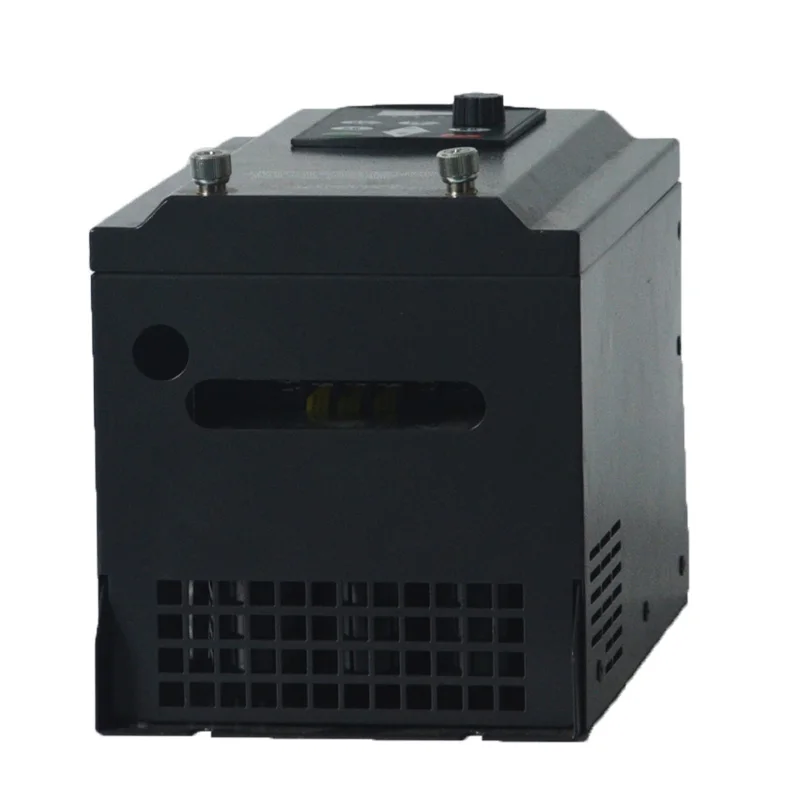

Регулятор подачи воздушного компрессора с постоянным давлением для преобразователя воздушного компрессора 380 V 5.5kw/7.5kw/11kw регулятор скорости двигателя переменного тока

Продукт INTEODUCTION

А. Подходит для многих типов воздушных компрессоров, таких как Поршневые воздушные компрессоры, лопастные воздушные компрессоры и винтовой воздушный компрессор

B. Принцип трансформации-большинство систем управления воздушным компрессором обеспечивают автоматическое управление путем обнаружения выходного давления газа, т. Е. 0.6Mpa загрузки и 0.8Mpa разгрузки. По мере увеличения количества использованного газа воздушный компрессор будет также загружать и выгружать все более и более часто. После изменения инвертора можно гарантировать постоянный выход давления воздуха (от 0,6mpa до 0,8mpa), тем самым сохраняя энергию, потребляемую воздушным компрессором во время непрерывного запуска и большой нагрузки.

C. Энергосбережение 30%-60%, сравнение энергосберегающих эффектов является следующим Регулятор подачи воздушного компрессора с постоянным давлением для преобразователя 380V 5.5kw/7.5kw/11kw регулятор скорости двигателя переменного тока

Регулятор подачи воздушного компрессора с постоянным давлением для преобразователя 380V 5.5kw/7.5kw/11kw регулятор скорости двигателя переменного тока

Описание комплекта

Набор 1-только одна машина, не содержит каких-либо других аксессуаров, вам нужно купить манометры и датчики для достижения постоянного давления водоснабжения.

Набор 2-с дистанционным манометром, его можно использовать с функцией PID инвертора для того чтобы понять постоянный выход давления воздушного компрессора, чтобы избежать частых запусков и остановки воздушного компрессора.

Набор 3-с датчиком давления и трехходовым соединением, его можно использовать с PID функцией инвертора для того чтобы понять постоянный выход давления воздушного компрессора, избегайте частого запуска и остановки воздушного компрессора, безопасного и надежного.

Детальная информация о пуске машины доступна бесплатно во всех комплектах выше, или вы можете запросить его заранее. По умолчанию диапазон манометра и датчика 0-1.6Mpa. Если вам нужны другие диапазоны, вы можете связаться с нами, чтобы изменить заказ.

Примечание: в дополнение к вышеприведенным комплектам, мы также можем предоставить индивидуальные продукты и услуги, такие как солнечный инвертор воздуха для увеличения импульсных компонентов контактора, увеличения звезды delta понижающей цепи запуска, добавьте режим управления в один к множеству, синхронную замену воздушного компрессора с постоянным магнитом и т. Д., и предоставьте подробную техническую информацию и техническое руководство.

Тип Таблица выбора

380 V/5.5KW	380 V/7.5KW	380 V/11KW
Модель NO.	WK600-0055-K3T	WK600-0075-K3T	WK600-0011-K3T
Тип	Воздушный компрессор с частотно-регулируемым приводом
Вход напряжения	3 фазы 380V±10% 50 Гц/60 Гц
Выход напряжения	Трехфазный 0-380 в 0-500 Гц
Мощность	5.5KW/10HP	7.5KW/10HP	11KW/15HP
Номинальный ток	13A	16A	25A
Размер формы (мм)	150270177	150270177	150270177
Размер упаковки (мм)	335230255
Вес	6,5 кг	6,5 кг	6,5 кг

Тип выбор инструкции по уходу за изделием

A. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функциями и мощностью, которые вам нужны, и избежать повреждения, вызванного неправильной проводкой;

B.Регулирование скорости преобразования частоты воздушного компрессора должно установить самую низкую частоту и не менее 30 Гц, в противном случае машина будет производить джиттер, и машина потребляет меньше энергии во время низкочастотной работы.;

C.Расстояние между воздушным компрессором и инвертором не должно быть слишком большим. Если это более 30 м, используйте его с фильтром или реактором. В противном случае, он ускорит старение двигателя и увеличит скорость сбоя инвертора.

Упаковочный лист

Комплект поставки:

1. Машина * 1, обтекаемая версия продукта руководство * 1 (включая гарантийный талон), манометры и датчики, пожалуйста, выберите набор для покупки, сертификат качества продукта * 1

Дополнительное Примечание:

A.Если вам нужна детальная версия ручного продукта, вы можете связаться с нами, чтобы отправить его вам бесплатно.

B. Если в чехол для упаковки нет бумажного продукта, это вызвано изменением или обновлением продукта. Пожалуйста, свяжитесь с нами для получения новейшего и точного электронного продукта.

C. Манометры и датчики, пожалуйста, выберите комплект для покупки.

Схема подключения

Дополнительное Примечание:

R, S, T-Входные клеммы трехфазного источника питания преобразователя частоты.

Девушки цветка платья, девушки цветка платья V, выводятся терминалы преобразователя частоты, а также подключение трех-фазный асинхронный двигатель.

Преимущество продукта

• Наша продукцияОбладают отличной производительностью.

A. 0,5 Гц может обеспечить 150% пускового момента.

B. Скорость отклика на крутящий момент менее 20 мс.

C.Встроенный контроль PID функции, может осуществить замкнутый контроль давления воды, и имеет PID обнаружение отключения и защиту воды.

D. Оригинальная система управления воздушным компрессором не изменена, и трансформация проста. После трансформации воздушный компрессор для двигателя можно предотвратить от запуска и остановки часто, и срок службы оборудования продлевается.

E. После реформирования воздушного компрессора, энергосбережение является очевидным, и скорость энергосбережения составляет от 30% до 60%, что снижает стоимость электроэнергии, используемой вашей компанией.

• Наши продукты имеют мощные функции.

A.Ограничение тока функция-Избегайте частых перегрузок по току преобразователя частоты.

B.Мощность dip ездить на основе-Мгновенный преобразователь времени отключения питания не отключится.

C.Простой ПЛК-Он может достигать до 16 в поп упаковке, скорость работы.

D.Множественное предохранение от мотора-Короткого замыкания, фазового отсутствия, перегрузки по току, перенапряжения, низкого напряжения, перегрева, защиты от перегрузки и т. Д.

• Наша продукция имеет комплексную конфигурация.

A.Встроенный тормозное устройство-Функция тормоза может быть осуществлена с учетом сопротивления тормоза

B.18 функциональный терминалы-Сотня функций может быть осуществлена с помощью различных комбинаций

C.Встроенный контроль PID функции, может осуществить замкнутый контроль давления воздуха, и имеет функцию обнаружения отключения PID.

• Детали нашей продукции.

Собственный потенциометр мотора Высокое качество Компоненты Металлический корпус, термостойкий, ударопрочный Изолированная алюминиевая тепловыделительная база

• Наш продукт технологии

Технические характеристики для нашей продукции

Предмет		Описание продукта:
Стандартный функции	Максимальная частота	? Векторное управление: 0-500 Гц ? V/F Управление: 0-500 Гц
	Несущая частота	1-16 кГц Частота перевозчика автоматически регулируется в зависимости от особенностей нагрузки.
	Вход разрешением частоты	Цифровой режим: 0,01 Гц Аналоговая Настройка: Макс. Частота x 0.025%
	Управление режим	Бессенсорный векторный контроль (SVC) Управление частотой (V/F)
	Пусковой крутящий момент	0,25 Гц/150% (SVC)
	Скорость диапазон	1:200 (SVC)
	Стабильность скорости точности	±0. 5% (SVC)
	Контроль крутящего момента точности	± 5% для 10 Гц выше (SVC)
	Вращения крутящего момента	Подгонянный boost 0.1% до 30.0%
	Кривая V/F	Прямая линия V/F кривая; многоточечная V/F кривая; квадратная V/F кривая; полное V/F разделение; Половина V/F разделение
	Пандус режим	Прямой пандус s-кривая рампа Четыре отдельных настройки времени ускорения/замедления в диапазоне от 0 до 6500 с.
	DC впрыска торможения	Частота инжекционного торможения постоянного тока: от 0 Гц до макс. Частота постоянного тока впрыска торможения активное время: от 0,0 s до 36,0 s. Уровень тока впрыска постоянного тока: от 0% до 100%.
	Чехол-повязка на Бег	Частотный диапазон бега: 0,00-50,00 Гц Время ускорения/замедления пробежки: 0,0 с до 6500,0 с
	Бортовой несколько предустановленных скоростей	Система обеспечивает до 16 скоростей с помощью простой функции PLC или с помощью цифровых входных сигналов.
	Бортовой PID	Система обеспечивает пропорциональную производную (PID) функцию в замкнутом цикле управления.
	Автоматическое регулирование напряжения (AVR)	Система поддерживает постоянное выходное напряжение автоматически, когда напряжение сетки меняется через допустимый диапазон.
	Контроль перенапряжения и перегрузки по току	Система автоматически сокращает выходной ток и напряжение во время работы, чтобы предотвратить частые или чрезмерные поездки.
	Ограничения крутящего момента и управления	Система автоматически сокращает крутящий момент, чтобы предотвратить частые перегрузки по току во время работы.
Индивидуализированные функции	Мощность dip ride-сквозной	Отзывы о нагрузке компенсирует Снижение напряжения, позволяя диску работать в течение короткого времени во время погружения питания.
	Защита от перегрузки по току быстро предупреждения	Функция помогает избежать частых перегрузок по току.
	Очки виртуальной ввода/вывода	Пять групп виртуальных цифровых входов/выходов (X/DO) поддерживают простое логическое управление.
	Газораспределения	Диапазон времени: от 0,0 до 6500,0 минут
	Двухмоторный переключатель режимов	Привод имеет две группы параметров двигателя и может контролировать до двух двигателей.
	Несколько field шины	Привод поддерживает четыре полевые автобуса: Modbus-RTU; PROFIBUS-DP; CANlink; CANopen
RUN	Команда источник	Позволяет использовать различные методы переключения между источником команд: Операционная панель (клавиатура и дисплей) терминал ввода/вывода управления Последовательной связи
	Основная частота ссылка канала настройки	Поддерживает до 10 каналов настройки частоты и позволяет различные методы переключения между каналами настройки частоты: Цифровая установка Аналоговый источник напряжения, аналоговый ток, ссылка на импульсы, ссылка на связь
	Вспомогательный канал настройки частоты	Поддерживает до 10 дополнительных источников частоты, и позволяет тонкой настройки вспомогательной частоты и основного и дополнительного вычисления.
	Вход терминалы	Стандартный: Шесть цифровых входных (х) терминалов, один из которых поддерживает высокоскоростные импульсные входы до 100 кГц. Два аналоговых входа (AI) клеммы, один из которых поддерживает только 0 to10 V вход, а другой поддерживает 0-10 V и 4-20 mA текущий вход.
	Выход терминалы	Стандартный: Односкоростной импульсный выходной терминал (открытый коллектор) для выхода сигнала квадратной волны в диапазоне частот от 0 до 100 кГц Одиночный цифровой выход (DO) терминал одиночный релейный выходной терминал Одиночный аналоговый выход (AM) терминал, который поддерживает или текущий выход в диапазоне от 4 до 20 мА или выход напряжения в диапазоне от 0 до 10 В.
	Блокировка ключей и выбор функций	Ключи на панели управления могут быть заблокированы или частично заблокированы электронным способом, чтобы предотвратить случайную работу. Диапазон некоторых функций может быть ограничен допустимым диапазоном для предотвращения неправильных настроек.
Защита	Потеря фазы защиты	Вход Потеря фазы защиты Выход Потеря фазы защиты
	Мгновенная защита от избыточной силы тока	Остановка при превышении 200% номинального выходного тока
	Защита от перенапряжения	Остановитесь, когда напряжение шины постоянного тока выше 800 в
	Защита от недостаточного напряжения	Остановка, когда напряжение шины постоянного тока ниже 350 в
	Защита от перегрева	Защита срабатывает при перегреве моста привода переменного тока.
	Защита от перегрузки	Остановка после запуска на 150% номинального тока в течение 60 секунд
	Защита от избыточной силы тока	Остановитесь при превышении 2,0 раз номинального тока привода переменного тока.
	Торможения защиты	Тормозное устройство защиты от перегрузки Торможение резистор защита от короткого замыкания
	Защита от короткого замыкания защита	Выход фаза-фаза защита от короткого замыкания защита Выход фаза-Земля Защита от короткого замыкания защита
Защита окружающей среды	Установка расположение	Установите привод переменного тока, где он находится в помещении и защищен от прямых солнечных лучей, пыли, коррозионных или горючих газов, масляного дыма, паров, попадания воды или любой другой жидкости и соли.
	Высота над уровнем моря	Ниже 1000 м Если высота превышает 1000 м, de-rate привод в соответствии с разделом 1,5 De-ring. Макс. 3000 м для требования к инструкции LVD.
	Управление температуры	-10 ℃ до + 50 ℃ Если температура окружающей среды не находится в этом диапазоне, de-rate привод в соответствии с разделом 1,5 De-ring.
	Температура хранения	-20℃ до + 60℃
	Влажность	Менее 95% RH без конденсации.
	Вибрация	Менее 5,9 м/s2 (0,6 г).
	Степень загрязнения	PD2
	Категория перенапряжения	Запаса III

II. Компания и услуги

• Строгое управление производством

5s управление, стандартизированное производство и строгий контроль

Регулятор подачи воздушного компрессора с постоянным давлением для преобразователя 380V 5.5kw/7.5kw/11kw регулятор скорости двигателя переменного тока

• Честь нашей компании

Патента ядра Технология Формальные производственных предприятий CE Сертификация ЕС Шэньчжэнь высокотехнологичные предприятия

Покупка инструкции

Пожалуйста, обратите внимание: Мы не несем ответственности за любые таможенные пошлины или налог на импорт!

Оплата

A. Пожалуйста, сделайте оплату с помощью безопасной оплаты заранее и чтобы мы могли организовать доставку вовремя.

B. Пожалуйста, напишите свой подробный адрес доставки, контактную информацию и номер телефона при оплате. Очень важно успешно доставить посылку. Пожалуйста, убедитесь, что ваш адрес в AliExpress совпадает с вашим адресом доставки перед оплатой. Специально для российских клиентов необходимо указать полное имя (имя, среднее имя, фамилия). Большое вам спасибо.

C. Мы не несем ответственности за любые таможенные пошлины или налог на импорт. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут стоить перед торгами/покупкой.

Доставка

A. Все упаковки стандартная упаковочная бумажная коробка или деревянная упаковка для большого заказа.

B. Пожалуйста, обратите внимание на дату доставки с использованием другой экспресс-доставки, поэтому, пожалуйста, выберите правильную доставку в соответствии с вашими потребностями.

В. Если Вы готовитесь к большому заказу, пожалуйста, свяжитесь с нами, если хотите доставку любым другим способом.

D. Все пакеты будут отправлены с номером отслеживания.

Отзывы

Ваши положительные отзывы высоко оценены. Мы гарантируем качество нашей продукции. Каждый товар тщательно проверяется перед отправкой. Пожалуйста, свяжитесь с нами немедленно, если у вас есть какие-либо причины. Мы сделаем все возможное, чтобы удовлетворить вас.

Если вы удовлетворены нашей продукцией и обслуживанием, пожалуйста, оставьте положительный пять звезд (★★★★★Отзывы для нас. Это очень важно для нас. Большое спасибо заранее.

Пожалуйста, свяжитесь с нами

Мы ответим на ваши запросы как можно скорее. Однако, пожалуйста, обратите внимание, что у нас есть разница в 12-16 часах времени с Западной Европой и разница в 8 часах с США, поэтому мы постараемся сделать все возможное, чтобы ответить в течение 24 часов.

Для оптовых заказов, пожалуйста, свяжитесь с нами для получения подробной информации. Мы можем предоставить вам соответствующую скидку.

Характеристики

Бренд: CNWeiKen

Тип: DC/AC Inverters

Частота на выходе: 0-500Hz

Тип выхода: Triple

Габаритные размеры: 150*270*177

Номер модели: WK600

Вес, кг: 6.5KG

Выходная мощность: 5.5kw/7.5kw/11kw

Индивидуальное изготовление: Да

Выходной ток: 13A/16A/25A

Input Voltage: Three-phase 380V

Output Voltage: Three-phase 380V

Control Mode: Open loop vector control(SVC) V/F control

Communication: RS485

24V Output Voltage: Yes

10V Output Voltage: Yes

Relay output: Normally open and normally close
