Описание

K Тип термопары к модулю напряжения

1. Это линейное преобразование модуль с холодный спай температурной компенсацией. Входной Сигнал Термопары преобразуется в температуру (сигнал напряжения), выходную с помощью внутренней обработки чипа.

2. Есть два диапазона выходного напряжения.

Параметр модуля

1, рабочее напряжение: 9 V ~ 17 V

2. Вход: термопара типа K

3. Выходное напряжение: 0,00 в ~ 5,00 в/0,00 в ~ 10,00 в

4, диапазон температур:-100 ~ + 1100 (градусов).

5. Режим вывода: J1 pad на печатной плате: открытая схема (выход 0,00 V ~ 5,00 V); короткое замыкание (выход 0,00 V ~ 10,00 V), по умолчанию-открытая цепь.

6, область применения: Удаленное оборудование для сбора данных и управления;

7, Размер: (длина) 26 мм * (ширина) 23 мм * (высота) 10 мм

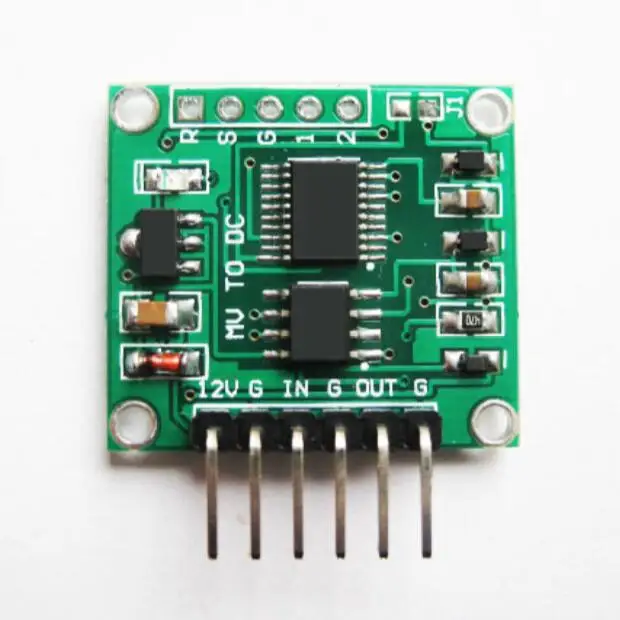

Модуль интерфейса:

12 В: Положительный интерфейс питания (9 В ~ 17 в).

G: наземный интерфейс питания.

I +: Положительный интерфейс термопары.

I-: отрицательный интерфейс термопары.

Выход: выходной интерфейс сигнала (0,00 в ~ 5,00 в/0,00 в ~ 10,00 в).

G: наземный интерфейс питания.

Примечание: При выходе 0,00 в ~ 10,00 в напряжение питания должно быть 15 В.

Выход (0,00 V ~ 5,00 V) Разрешение: 0,0041666 V/° C (Вольт/Цельсия)

Выход (0,00 V ~ 10,00 V) Разрешение: 0,0083333 V/° C (Вольт/Цельсия)

Рассчитать измеренную формулу температуры: (Выходное напряжение (V)/разрешение)-100 ° C = измеренная температура (° C).
