RF Беспроводной Приемопередатчик Bluetooth подчиненный модуль RS232/ttl UART конвертер и адаптер HC-05 HC-06 HC-08

Этот продукт имеет прозрачную термоусаживаемую трубу. Без упаковки

Загрузка: http://pan.baidu.com/s/1o6BiNDS1. (1) немного общего (очень важно):TXD: Отправитель обычно представлен в качестве собственного отправителя. Нормальная связь должна быть подключена к RXD другого устройства.RXD: принимающий конец обычно представлен как собственный принимающий конец, и нормальная связь должна быть подключена к TXD другого устройства.При нормальном общении TXD самостоятельно всегда подключается к RXD устройства!Самоприем: RXD подключен к TXD других устройств во время нормальной связи. Поэтому, если вы хотите получить данные, отправленные самостоятельно, как это означает название, то есть вы получаете данные, отправленные самостоятельно, то есть его собственный TXD непосредственно подключен к RXD, который используется для тестирования собственной передачи и приема. Является ли это нормальным или нет самым быстрым и простым методом тестирования. Когда возникают проблемы, тест сначала выполнен, чтобы определить, неисправен ли продукт. Также известный как проверка обратной связи.1. (2) логика уровня:Уровень ttl: Нормальные данные показывают бинарный, + 5 В эквивалентен логике "1", 0 В эквивалентен логике "0", называется ttl сигнал системы, является положительной логикойRS232 уровень:-12 V to-3 V, эквивалентно материнскую плату «0», + 3 V to + 12 V логический уровень, эквивалентно материнскую плату "1", отрицательной логики

1. (3) Особенности продукта:

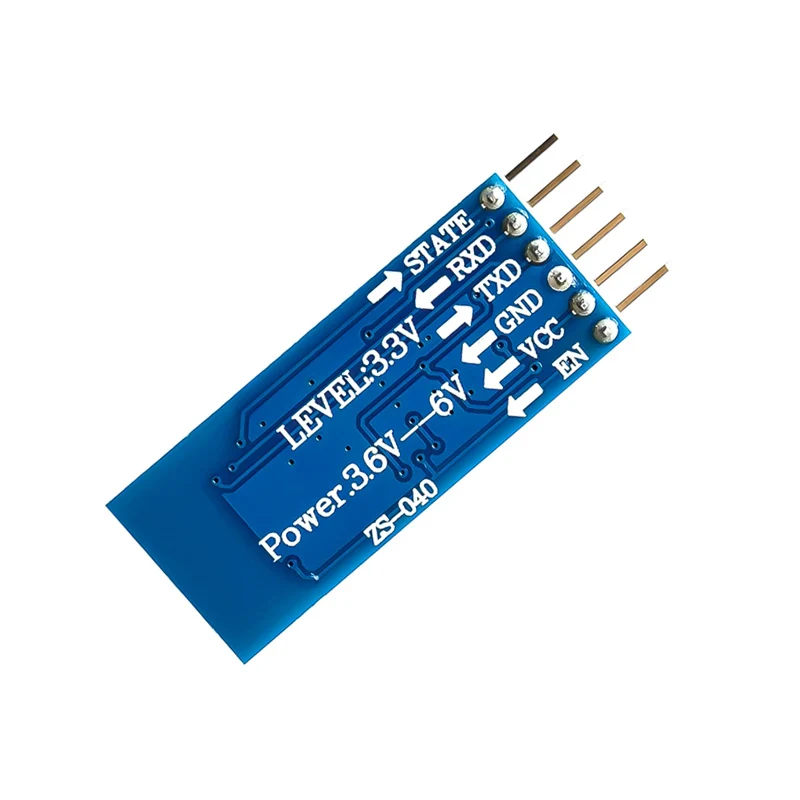

1. В базовом модуле используется HC-05 подчиненный модуль. Интерфейс выхода включает VCC, GND, TXD, RXD, штифт, статус соединения Bluetooth (состояние), неподключенный выход низкий, и выход высок после подключения.2, светодиод показывает состояние подключения Bluetooth, мигающий показывает отсутствие подключения Bluetooth, медленно мигающий означает вход в режим AT, двойной мигание означает, что Bluetooth подключен и порт открывается3, нижняя пластина установлена с антиобратным диодом, с 3,3 В LDO, входное напряжение 3,6 ~ 6 В, ток около 30 мА, когда не сопряжен, около 10 мА После сопряжения, входное напряжение не должно превышать 7 в!4, уровень интерфейса 3,3 В, может быть напрямую подключен к различным одночипам (51, AVR, PIC, ARM, MSP430 и т. д.), микроконтроллер 5 в также может быть напрямую подключен, без MAX232 не может пройти через MAX232!5, эффективное расстояние открытого пространства составляет 10 метров (уровень мощности-класс 2), также возможно более 10 метров, но качество соединения этого расстояния не гарантировано.6. после сопряжения, при использовании полнодуплексный последовательный порт, нет необходимости знать какой-либо по протоколу Bluetooth, поддержка 8-bit data бит, 1 бит стоп-бит, и паритет установка формат общения. Это также наиболее часто используемый формат связи и не поддерживает другие форматы.7, можно втягивать в командный режим AT, установив 34 фута, чтобы установить параметры и информацию о запросах8, малый размер (3,57 см * 1,52 см), фабричное производство патч, для обеспечения качества патч. И набор прозрачной термоусаживаемой трубки, пыленепроницаемой и красивой, и имеет некоторую антистатическую способность.9, можно переключить на хост или рабочий режим с помощью команды AT, можно подключить к указанному устройству с помощью команды AT10, поддержка стандартной скорости передачи данных от 4800bps до 1382400bps1,4 использование продукта:После сопряжения он должен использоваться только в качестве последовательного порта с фиксированной скоростью передачи данных. Таким образом, до тех пор, пока в последовательных устройств с "фиксированная скорость передачи данных, 8-bit data бит, отсутствие" формат связи, который может непосредственно заменить оригинальный проводной Последовательный порт. Нет необходимости менять программы. Такие как сбор данных, умные автомобили, серийные принтеры, открытый матричный экран управления.В сочетании с компьютером: подходит для связи между компьютером и устройством через последовательный порт Bluetooth, метод использования такой же, как и последовательный портСопряжение с мобильным телефоном: подходит для связи между мобильным телефоном и устройством через последовательный порт Bluetooth, используя тот же метод, что и последовательный портСопряжение с Bluetooth хостом: подходит для двух устройств, чтобы общаться непосредственно через Bluetooth последовательный порт, например между MCU и MCU, между проводным последовательным портом и MCU и т. Д.Гибкое применение:Скорость передачи данных изменяется, так как принимающий конец и передающий конец могут выбрать соответствующую скорость передачи, и может использоваться в качестве устройства для преобразования скорости передачи данных, когда количество данных невелико.

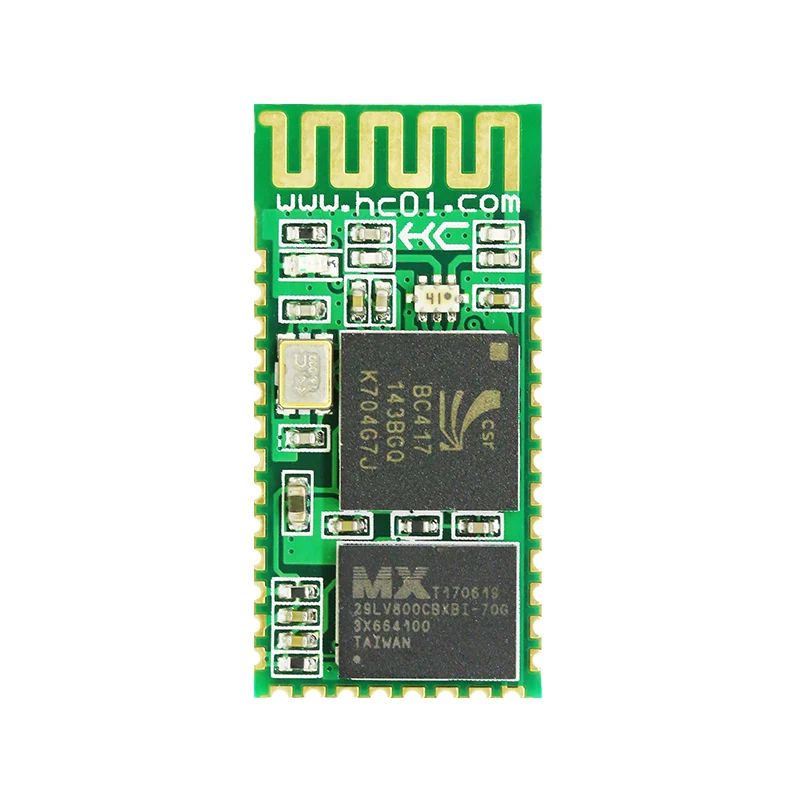

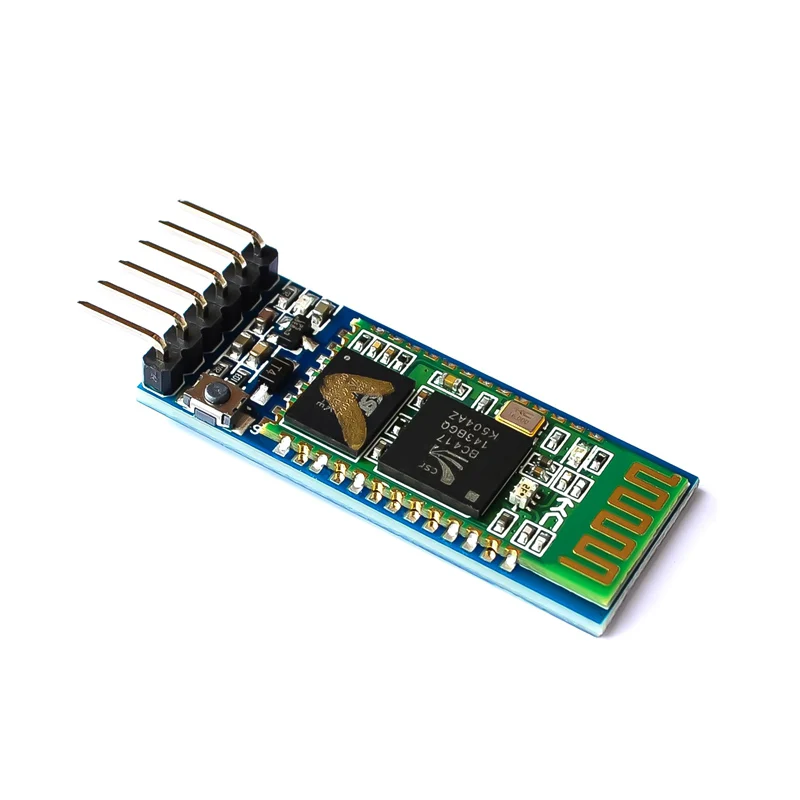

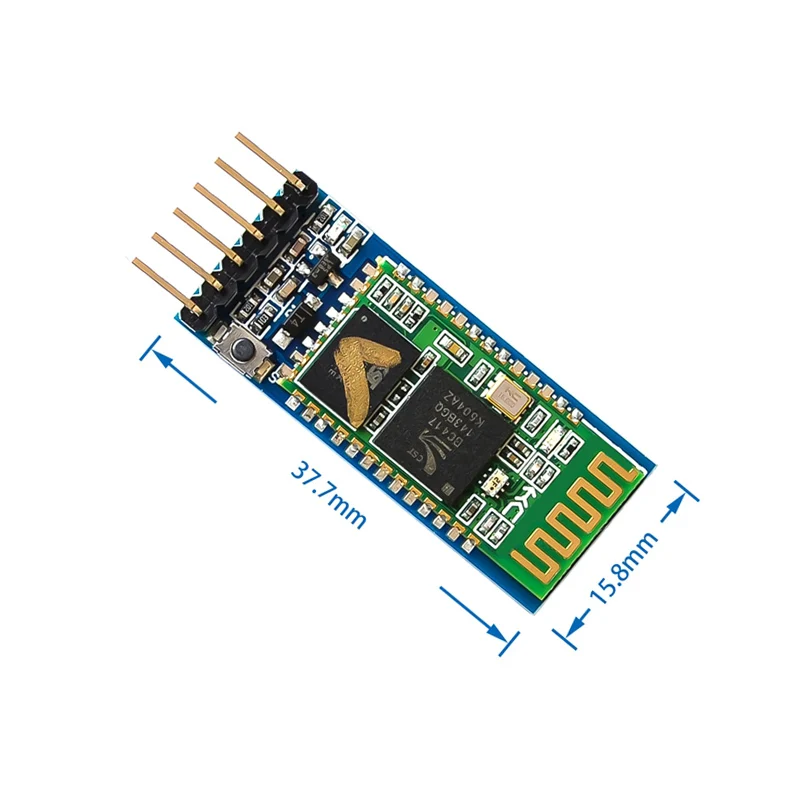

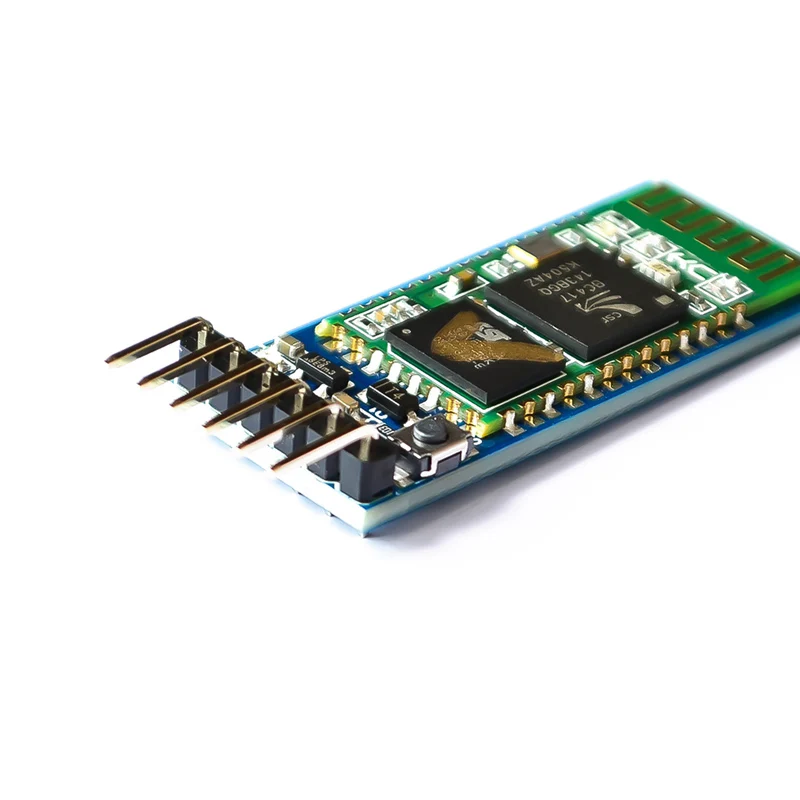

1. Модуль HC-05 (сварка)

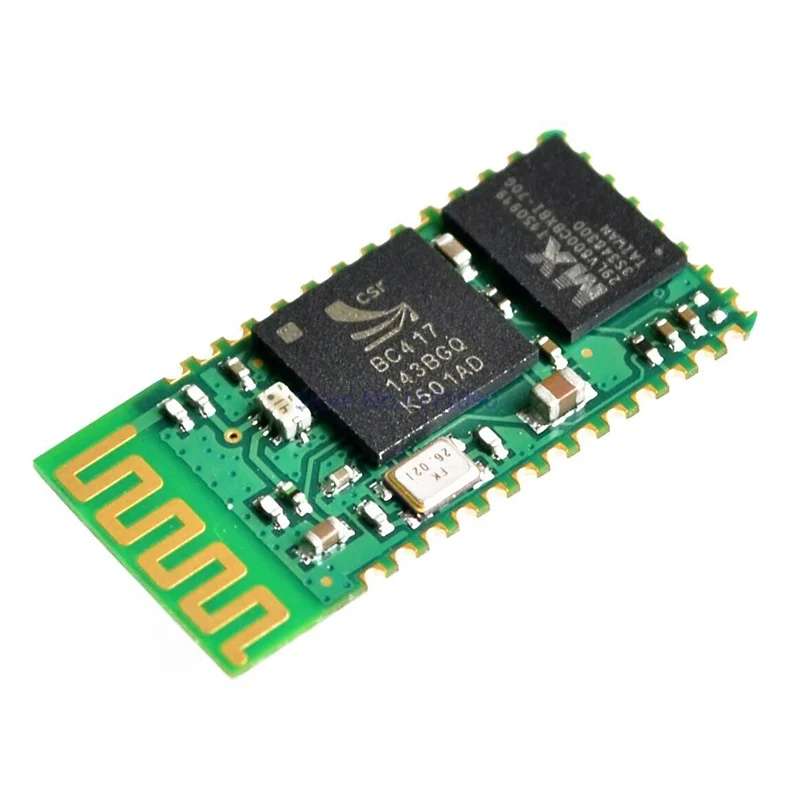

2. HC-05 (без сварки)

3. HC-06 (сварка)

Обратите особое внимание; Ниже указаны неправильные способы подключения:Следующие условия не являются проблемами качества продукции, которые вызваны ошибками проводки:1. После удачного самоподавления, TXD или RXD коротко замыкается к земле во время использования.2. Модуль подключен к обратному источнику питания и вызывает повреждение.

Характеристики продукта (HC-06):

1. В базовом модуле используется HC-06 подчиненный модуль. Интерфейс lead-out включает VCC, GND, TXD, RXD и резервный светодиодный выходной контакт состояния. MCU может определить, подключен ли Bluetooth через статус pin, и штифт является неправильным для раба.2, светодиод показывает состояние подключения Bluetooth, мигающий показывает отсутствие подключения Bluetooth, лампа ровного света означает, что Bluetooth подключен и порт открывается3, нижняя пластина 3,3 В LDO, входное напряжение 3,6 ~ 6 В, ток около 30 мА, когда не сопряжен, около 10 мА После сопряжения, входное напряжение не должно превышать 7 в!4, уровень интерфейса 3,3 В, может быть напрямую подключен к различным одночипам (51, AVR, PIC, ARM, MSP430 и т. д.), микроконтроллер 5 в также может быть напрямую подключен, без MAX232 не может пройти через MAX232!5, эффективное расстояние открытого пространства составляет 10 метров, также возможно более 10 метров, но качество соединения не гарантировано.6. после сопряжения, при использовании полнодуплексный последовательный порт, вам не нужно знать какой-либо по протоколу Bluetooth, но только в том случае, поддержка 8-bit data бит, 1 бит стоп-бит, И нет паритетного формата связи. Это также самый общий формат связи и не поддерживает другие форматы.7. Когда соединение Bluetooth не установлено, скорость передачи данных, имя и пароль сопряжения могут быть установлены командой AT, и заданные параметры сохранены после отключения питания. Автоматическое переключение в прозрачный режим после подключения Bluetooth8, малый размер (3,57 см * 1,52 см), фабричное производство патч, для обеспечения качества патч. И набор прозрачной термоусаживаемой трубки, пыленепроницаемой и красивой, и имеет некоторую антистатическую способность.9. Ссылка является рабом. Раб может быть сопряжен с различными компьютерами с поддержкой Bluetooth, хостами Bluetooth, большинством мобильных телефонов с Bluetooth, КПК, PSPs и другими смарт-терминалами.

4. HC-06 (без сварки)

5. HC-08 (без сварки)
