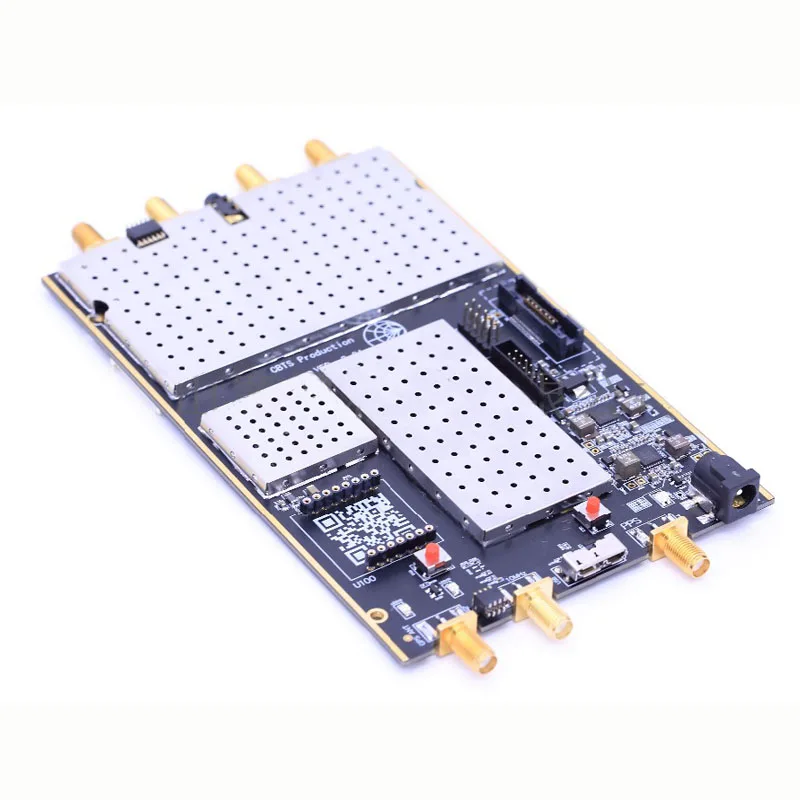

RF макетная плата AD9361 70 МГц-6 ГГц SDR программное обеспечение определяется радио USB3.0 Совместимость с USRP B210 полный дуплексный SDR/H070

Описание:

1. В новой версии B210 используются высокочастотные подложки при выборе печатных плат, а производительность и стабильность устройств, таких как ретрансляторы были значительно улучшены. С точки зрения производительности RF, по сравнению со старой версией B210, в тесте приема сигнала модуляции CW, соотношение сигнал/шум 6 дБ и чувствительность приема частот в пределах 2G улучшены на 1,5-2 дБ по сравнению со старой версией. Порог чувствительности приема частоты 4G увеличивается на 2 дБ. Порог приема 4G или более увеличен на 1,5 дб.2. Сигнал модуляции CW передается в пределах 3G, максимальная мощность передачи больше 10 дБм, типичное значение 1 ГГц-18 дБм, а типичное значение 2 ГГц-15 дБм. Увеличение на 2-3,5 дБм выше 4 ГГц и типичный максимум на 4,5 ГГц составляет 13 дБм. Типичный максимум 5,5 ГГц составляет 11 дБм.3. Особенно выбросов производительность 4G или более особенно замечательно.4. Это обновление продукта в основном для оптимизации РЧ и цепи питания. Некоторые радиочастотные стробоскопические переключатели были удалены для оптимального выбора балунных устройств. На основе обновления производительности RF и общей надежности и стабильности продукта, он полностью совместим с USRP официальных UHD драйверов и прошивки. Удобно для пользователей для отладки разработки.5. Щиты, специально разработанные для B210, теперь доступны, и вы можете наслаждаться преимуществами комбинированной покупки и бесплатной сварки щита.

USRP B210 обеспечивает полностью интегрированное, одноплатное, универсальное программное радио периферийное устройство (USRP™) Платформа с непрерывным частотным покрытием от 70 МГц-6 ГГц. Разработанный для недорогих экспериментов, он сочетает в себе AD9361 rpic трансивер прямого преобразования, обеспечивающий до 56 МГц полосы пропускания в реальном времени, открытый и перепрограммируемый Spartan6 FPGA, и быстрое сверхскоростное подключение USB 3,0 с удобным питанием от шины. Полная поддержка драйвера оборудования USRP™(UHD) программное обеспечение позволяет вам немедленно начать разработку с GNU Radio, прототипировать собственную GSM базовую станцию с OpenBTS, и бесшовный код перехода от USRP B210 к более высокой производительности, индустриальные платформы USRP. Набор аксессуаров для корпуса доступен для пользователей зеленых печатных плат (версия 6 или более поздняя), чтобы собрать защитный стальной чехол.Эксперименты с низким уровнем затрат SDRЭкспериментируйте с USRP B210 в широком спектре приложений, включая: FM и tv вещание, Сотовую связь, gps, WiFi, ISM и многое другое. Пользователи могут сразу же начать прототипирование в GNURadio и принять участие в SDR с открытым исходным кодом. Полная поддержка программного обеспечения UHD позволяет бесшовное повторное использование кода из существующих конструкций, Совместимость с приложениями с открытым исходным кодом, такими как HDSDR и OpenBTS, и путь обновления до готовых в отрасли систем USRP для удовлетворения требований приложений. Вот некоторые примеры того, что вы можете сделать с USRP B210.B210 Системы АрхитектураИнтегрированный RF frontend на USRP B210 разработан с новыми аналоговыми устройствами AD9361, одночиповым трансивером прямого преобразования, способным передавать до 56 МГц полосы RF в реальном времени. B210 использует обе сигнальные цепи AD9361, обеспечивая когерентную MIMO возможность. Встроенная обработка сигнала и управление AD9361 осуществляется Spartan6 XC6SLX150 FPGA, подключенным к хост-ПК с помощью SuperSpeed USB 3,0. Пропускная способность USRP B210 в реальном времени измеряется на 61,44 мс/с квадратуре, обеспечивая полную 56 МГц мгновенной пропускной способности RF для хост-ПК для дополнительной обработки с помощью GNU радио или приложений, которые используют UHD API. Подробные возможности пропускной способности в различных конфигурациях SISO и MIMO см. В таблице бенчмарка USRP B200/B210.

Посылка включает в себя:

1 шт. RF макетная плата1 шт. B210 специализированный Международный интерфейс питания

Null

Null

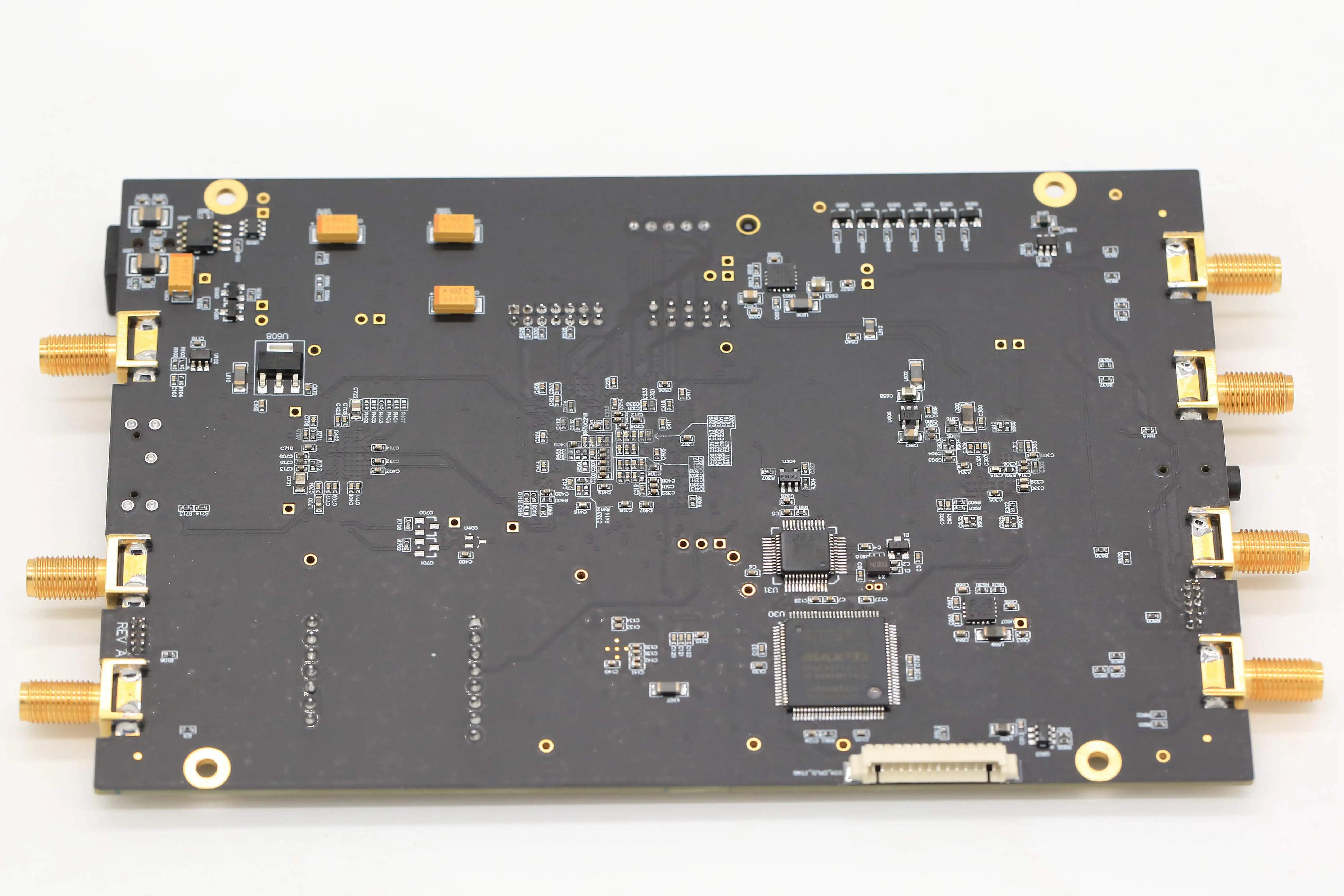

Описание встроенного интерфейса и функциональной области CBTC 210

A: логический блок FPGAB: Бортовой часовой блокC: радиоприемник RFD: Бортовой Блок питанияEJ: высокая стабильность синхронизации (опция) интерфейсJ1: интерфейс XILINXJTAGJ2: Интерфейс отладкиJ3: Интерфейс GPIOJ4: интерфейс индикатора передней панелиJ5: интерфейс индикатора задней панелиRT: трансиверный переключатель интерфейсаRT2: радиочастотный канал 2 Интерфейс трансивераRX2: радиочастотный канал 2 приемаRT1: радиочастотный канал 1 интерфейс приемопередатчикаRX1: радиочастотный канал, принимающий интерфейсGps: интерфейс антенны gps обеспечивает соединение антенны приема gps для gps сделать высокую стабильность опции часовP1: PPS интерфейсP2: внешний интерфейс 10 МГцUSB: интерфейс USB3.0 для подключения к компьютеруK1: переключатель сброса логического блока FPGAK2: переключатель сброса часов с высокой стабильностьюDC: DC6 ~ 12V интерфейс питания
