RFID металлический контроллер доступа+ блок питания+ кнопка выхода+ Магнитный Замок 180KGs+ карты

Описание

RFID металлический контроллер доступа+ блок питания+ кнопка выхода+ Магнитный Замок 180KGs+ карты

RFID металлический Контроллер доступа + PowEr поставка + кнопка выхода + Магнитный замок 180KGs + карты

Посылка включает в себя:

1х металлическая клавиатура Автономный контроль доступа 1 х 180 кг магнитный замок 1x блок питания 1x переключатель управления открытием аварийных выходов 50x EM карта (125 кГц)

RFID металлическая клавиатура Автономный контроль доступа

Основные Особенности:

Металлическая структура, антивандальный, более безопасный, водонепроницаемый дизайн. Защитные свойства: IP65 Полностью в горшке. Подсветка клавиатуры. До 2000 пользователей, поддержка 3 режима доступа: карта, PIN, карта + PIN Тип карты: 125 кГц EM Может использоваться как автономная клавиатура, длина штыря 4 цифры Рабочее напряжение: 12-24 В постоянного тока. Один Программируемый релейный выход, нет, NC, COM Регулируемое время выхода двери, время будильника, дверь открытой tiem. Очень низкое энергопотребление (≤60 мА) Встроенный световой зависимый резистор (LDR) защита от вскрытия Встроенный зуммер Блокировка, может enrol maxiumu 2000 последовательной карты в течение 2 минут.

Технические характеристики:

Рабочее напряжение: 2-24 В постоянного тока Пользователь Ёмкость: 2000 Клавиатура: 12 клавиш + 1 ключ колокольчика Тип карты: 125 кГц EM Чтение карты: 3-6 см Активный ток: <80 мА Ток Ldle: <40 мА Выходная нагрузка блокировки: 2А Выходная нагрузка сигнализации: 1A Рабочая температура:-20oC ~ 60oC Рабочая влажность: 0-95% Среда: соответствует IP65 Регулируемое время дверного реле: 1-99 s Время будильника: 3 минуты Вигант 26 Интерфейс:Вход & Выход Соединения проводки: Eletric Lock, кнопка выхода, сигнализация, звонок, датчик двери Размер: L135mm×W58mm×H22m

Описание контакта

Pin-код	Цвет	Описание продукта:
1	Розовый	BELL_A
2	Светло-зеленый	BELL_B
3	Зеленый	D0
4	Белый	D1
5	Серый	Сигнализация
6	Цвет: желтый	Открытый
7	Коричневый	D_IN
8	Красный	+ 12 V
9	Черный	GND
10	Синий	Нет
11	Фиолетовый	COM
12	Оранжевый	NC

Общие ПитаниеСхема

Специальный источник питания схема

Смежные двух устройств

U8/U9 клавиатура работает как Wiegand выходной ридер

В этом режимеКлавиатура U8 поддерживает выход Wiegand 26 бит, поэтому линии передачи данных Wiegand могут быть подключены к любому контроллеру, который поддерживает Вход Wiegand 26 бит.

СмНа рисунке ниже.

U8/U9 клавиатура, работающая как контроллер

В этом режимеКлавиатура U9 может подключить другую выходную клавиатуру wiegand в качестве соленой клавиатуры/Ридера. Если вы хотите соединить два ключа U9 вместе, один для входа,

Другой для выхода, вам нужно добавить пользователя в основной U9 клавиатуры сначала, затем подключите два U9 keypads; если сначала подключить 2 U8 keypads, он не сможет добавить пользователей.

Стандартный аксессуары:

1 × металлический водостойкое считывающее устройство 2× самонарезающие винты 1 × руководство

Ручной Ссылка для скачивания http:/

Пожалуйста, загрузите руководство и схему проводки здесь:[Ссылка удалена eBay]

Питание:

Выходная мощность: стандартные 12VDC, 3A электрические замки или болты непосредственно
Уменьшить нагрузку контроллера доступа сохранить провода проекта
Пониженной способностью к неисправности
NC/нет управления выходом все виды электрические замки
Имеет системы контроля задержки
Время задержки разблокировки в 0 ~ 10 S
Авто сиденья защитная функция
Размер: 215X170X75 мм

Магнитный замок:
Collinear нагрузки Тесты180 кг, 400lbs
Стандартное напряжение составляет 12В постоянного тока после завершения
MOV обеспечивает обратную защиту тока
Подходит для деревянной двери, стеклянной двери, металлической двери, огнеупорная дверь
Светодиодный индикатор состояния двери
Антиостаточный магнетизм разработан
Высокопрочный материал, анодированный алюминиевый корпус
Дизайн без механическое повреждение
Увеличьте удерживающую силу, Двойной Изолированный корпус

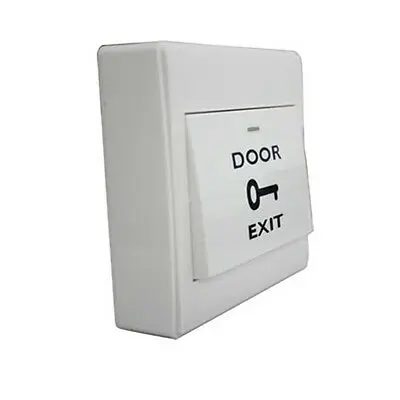

Кнопка Exit (выход):

RFID ID-карты:

1. 100% новый и высококачественный

2. Частота: 125 кГц

3. Толщина: 0,9 мм

4. Размер: 85 мм x 54 мм x 0,9 мм

5. Упаковка включает: 50 шт RFID карт.

6. Материал: ПВХ

7. Каждая карта предварительно запрограммирована с уникальным идентификационным номером, который напечатан на карте

8. ID карта подходит для чтения карт 125 кГц и расстояние чтения 0-10 см

9. Подходит для: EM4100/EM4102
