Описание
1. Модуль фотографии
\
\
Очень маленький размер (2x3 см), легко встраивается в вашу систему
\
\
\
\
\
\
\
\
2. Модуль обзор
\
\
RC522Module основан на NXPNXPRF базовой станции chipMifareCard чтения и письма модуль работает in13.56MHzfrequency, accord withISO14443Astandard, Can supportMifare1 S50, Mifare1 S70, Mifare светильник, Mifare ультра светильник, Mifare Pro 。 модули просты в использовании, высокая надежность, малый размер и другие характеристики, чтобы помочь клиентам, быстрое применение бесконтактной карты к системе.
\
\
\
\
3. Определение контактов интерфейса иПараметр модуля
\
\
Рабочая частота 13,56 МГц
\
Рабочее напряжение 2,5 ~ 3,6 В
\
Рабочий ток с помощью программы для поиска тока карты 20 мА (3,3 Vpower питания)
\
Расстояние чтения карт 0 ~ 50 мм (M1)
\
Тип Поддержки MIFIRE1 S50 S70 UltraLight Pro
\
Рабочая температура-25 ~ + 85 градусов
\
\
Класс IOtype Функция Описание
\
3,3 V питания положительный источник питания
\
GND Питание Мощность заземления
\
RST вход сброс
\
SCL вход I2CMouth часы
\
SDA входные и выходные данные ie2cmouth
\
Прерывание выход прерывания сигнала
\
\
4. Размер модуля
\
\
\
\
5. У нас есть около использования
\
\
Параметры модуль считывания карт отлажены, когда они используются отдельно, когда модуль встроен в устройство для использования, близость к другим печатным платам или металлическим частям может повлиять на производительность чтения карты модуля, параметры должны Быть изменены для достижения лучшего чувствительного эффекта, если есть ошибка при чтении и письменная карточка после повторного тестирования, пожалуйста, отправьте нам устройство для отладки параметров, мы отправим следующие заказы этого клиента в соответствии с параметрами после Отладки 。
\
\
6. После продажи
\
\
\
\
Любые проблемы, возникшие во время ввода в эксплуатацию, пожалуйста, не стесняйтесь обращаться к нам, на общие вопросы может ответить служба поддержки клиентов, за профессиональными проблемами последуют инженеры,Помочь клиенту отлаживать до достижения успеха.Гарантия качества наших продуктов, продаваемых онлайн и в автономном режиме, один год гарантии, бесплатное обслуживание в течение гарантийного срока, только плата После гарантийного срокаДля ремонтаСтоимость Стоимость 。
\
\
7. Техническая информация
\
\
RC522Modules-это недорогие модули, предназначенные для встраиваемых устройств, доступные на основе on51The чтение и письменная карточка программы и модуль одночипового микрокомпьютерного рисования, если он используется для изучения радиочастотных данных, предлагается приобрести масштабные материалы, предоставленные нашим storerc522modal:
\
\
Https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-1159711798.20.FgHW9B&id=35902419072
\
\
Если вам нужна Тестовая карта, пожалуйста, перейдите по следующей ссылке:
\
\
Http://item.taobao.com/item.htm?spm=a1z10.1.w4004-1167147887.3.xgsSmV&id=26904232699
\
\
8. Об охране окружающей среды
\
\
Все продукты компании изготовлены из экологически чистых материалов, и без свинца обработки, accord withsstandard, удобно для клиентов, чтобы сделать соответствующую экологическую сертификацию.
\\
\
9. Обновление продукта
\
\
С разработкой клиентских приложений, наши продукты также будут модернизированы итеративно, обновление будет гарантировать, что новые продукты могут полностью заменить старые, старые продукты также перестанут продвигать продажи, но некоторые сертифицированные клиенты не имеют права Сменные части, для этой части клиентов, наши старые продукты будут по-прежнему поставляться по крайней мере в течение 5 лет, в течение этого периода, клиенты могут завершить новый продукт повторно подачи, пожалуйста, при заказе в течение 20 дней обратите внимание на наличие товара на складе Up 。
\\
\
10. Теста антенны
\
\
Сейчас многие модули без тестирования сопротивления антенны в продаже, даже переработанные продукты клиента скопировали Наш модуль копировальной платы, Тест показывает, что сопротивление полностью отклоняется от нашего оригинального дизайна, В целом проблем нет В тестировании функции только этого продукта, когда большое количество приложений в продуктах, будет большая Скрытая опасность надежности, RFIDIt необходимо проверить Сопротивление антенны продукта.
\\
\
\

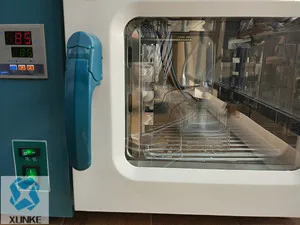

11. Температура тест
\
\
Rfidмодуль чтения и письменная карточка чувствительна к температуре, необходимо обеспечить стабильную и надежную работу в холодную зиму и жаркое лето, в дополнение к использованию оригинальных чипов, стабильность температуры сопротивления и емкости устройств также очень важно, только когда параметры Из компонентов стабильны может сопротивление антенны не смещаться с изменением температуры. очень важно проверить высокую и низкую температуру окружающей среды на этапе подготовки образца и после массового производства, когда сырье заменяется на Поставщики 。
\\
\
\
\
