[России] UM25 UM25C Для APP USB 2,0 Тип-C ЖК-дисплей Вольтметр Амперметр Напряжение измеритель тока, для батареи с зарядкой от usb Тестер

1 091 руб.

Цвет:

Описание

Технические Поддержка

Если у вас есть какие-либо вопросы о нашей продукции, пожалуйста, свяжитесь с нами таким образом, сейчас мы поддерживаем Tencent QQ group, WeChat group и WhatsApp, вот контактная информация.

Группе QQ: 550112838

WeChat: 15868147353

WhatsAppТел.: + 8615868147353

Примечание:

Из Китая время Dec 15 st, 2018, UM25C начать поддержку IOS app (устройство должно быть более iPhone 6), поиск UM meter в APP store (если вы покупаете его после Dec 15 st в RD официальном магазине, поддержка IOS app, до 15st, он не может)

[России] UM25 UM25C Для APP USB 2,0 Тип-C ЖК-дисплей Вольтметр Амперметр Напряжение измеритель тока, для батареи с зарядкой от usb Тестер

LD35Это новая интеллектуальная электронная нагрузка USB, если вы хотите узнать больше, пожалуйста, очистите здесь: Https://www.aliexpress.com/store/product/RD-LD25-Electronic-Load-resistor-USB-Interface-Discharge-battery-test-LED-display-fan-adjustable-current-voltage/923042_32882318330.html

HD35:-USBТриггерИнтеллектуальная электронная нагрузка, если вы хотите узнать больше, пожалуйста, очистите здесь:Https://www.aliexpress.com/item/RD-HD25-HD35-Trigger-QC2-0-QC3-0-Electronic-USB-Load-resistor-Discharge-battery-test-adjustable/32917594486.html

Полноцветный ЖК-дисплей USB 2,0

-Модель:UM25/UM25C

Технические параметры:

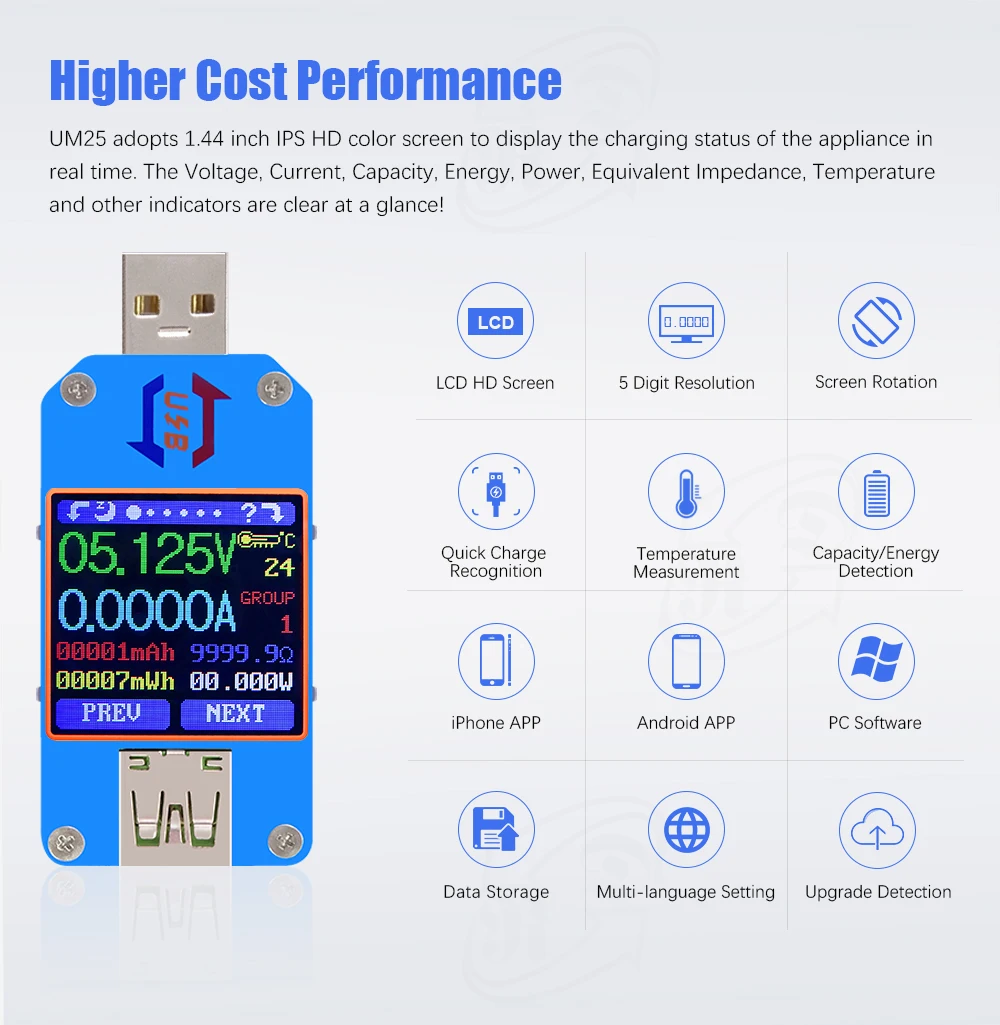

Модель изделия: UM25/UM25C Экран дисплея: цветной ЖК-дисплей 1,44 дюйма

Диапазон измерения напряжения: 4-24,000 в разрешение измерения напряжения: 0,001 в

Диапазон измерения тока: 0-5.0000A разрешение измерения тока: 0.0001A

Накопление емкости: 0-99999 мАч точность измерения напряжения: ± (0,5 ‰ + 2 цифры)

Диапазон сккумуляции энергии: 0-99999mWh точность измерения тока: ± (1‰ + 4 цифры)

Диапазон сопротивления нагрузки: 0,8 Ω-9999,9 Ω диапазон измерения времени: 0-99h59min59s

Диапазон температур:-10 ° ~ 100 °/0 ° ~ 200 ° погрешность измерения температуры: ±3°/±6°

Настройка яркости экрана: 0-5 уровней время автоматического выключения экрана: 0-9 мин

Диапазон графов напряжения: 0-24,00 в диапазон графов тока:-5.0000A

Частота обновления: 2 Гц режим распознавания быстрой зарядки: QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG

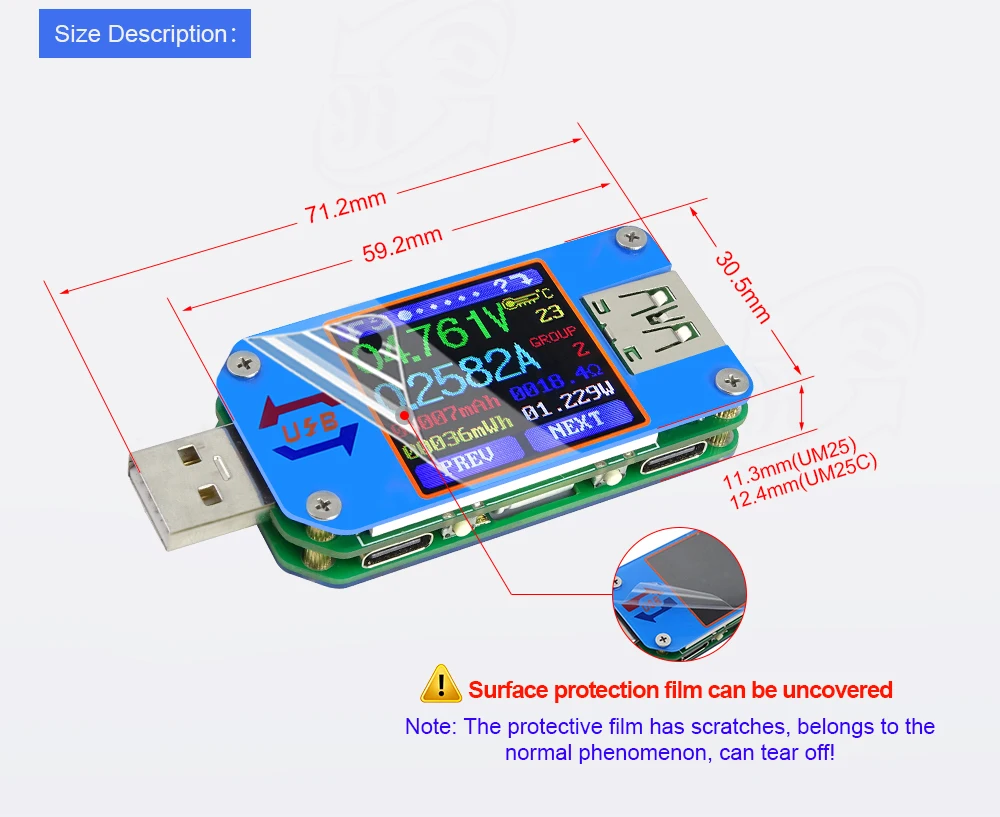

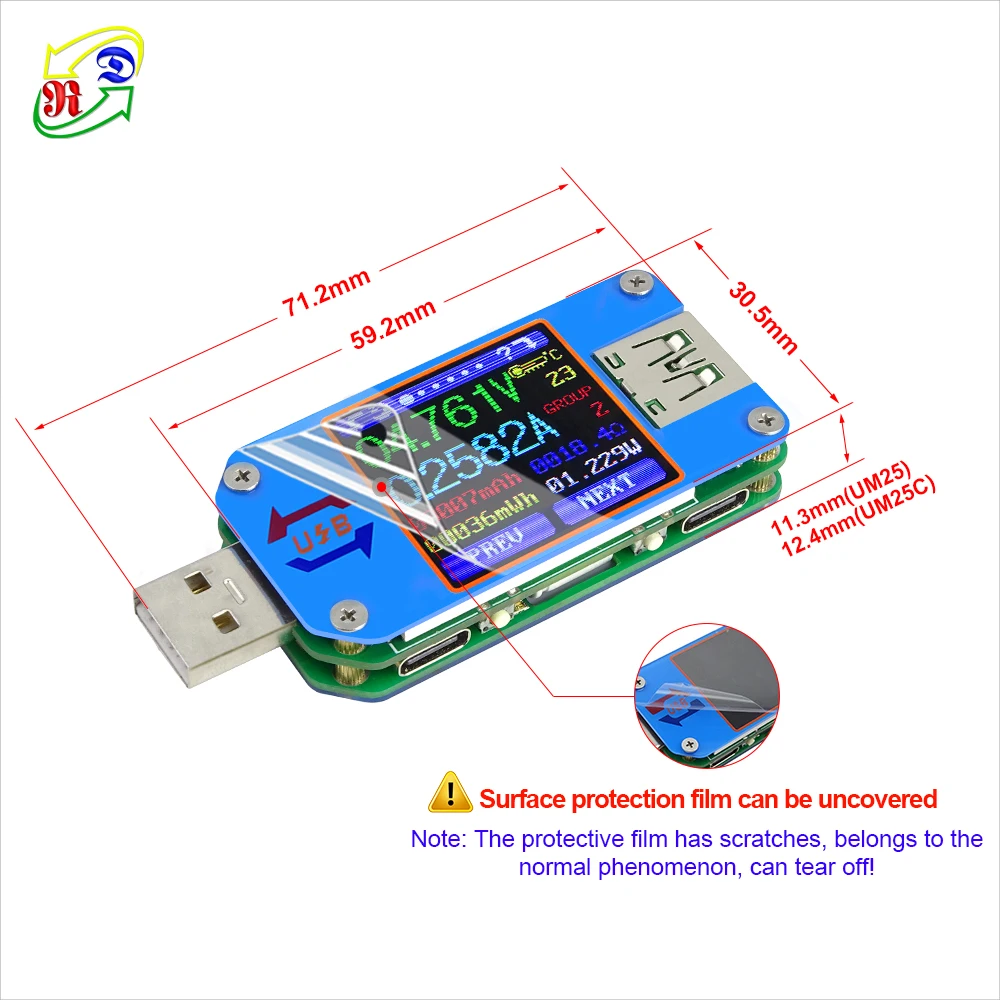

Размер изделия: 71,2 мм x 30,5 мм x 12,4 мм (UM25C)/71,2 мм x 30,5 мм x 11,3 мм (UM25)

Вес изделия: 23,74 г (UM25C)/19,26 г (UM25) (без упаковки); 54,56 г (UM25C)/50,08 г (UM25) (с упаковкой)

Скачивания файлов следующим образом:

1, Руководство пользователя, Инструкция по установке программного обеспечения для ПК и программное обеспечение для ПК и приложение для AndroidСсылку для загрузки: Http://www.mediafire.com/folder/q2b8h079hpywq/UM25

2, Приложение для Android и IOS:ПоискХм метрНа iphone APP store для загрузки

3. Приложение для Android:Поиск Хм метрНа Google playДля того, чтобы загрузить вниз

Примечание:

Недавно обновляется внешний вид продукции., некоторые слова изменены. Другие вещи одинаковые.Поэтому, пожалуйста, обратитесь кВПолученного товара.

1. UM25 не является версией связи, UM25C является версией conmmunication по Bluetooth-соединению.

2. программное обеспечение для ПК поддерживает окно ПК (Win 7 и выше) и телефон Android и IOS (Android 5,0 и выше, IOS 8 и выше, поддержка 14 видов языка, китайский, английский и Россия...)(Некоторые фирменные телефоны android system bElongs для пользовательской системы, наше приложение не совместимо, например xiao mi, Nokia и других брендов, поэтому, пожалуйста, загрузите и протестируйте перед покупкой,Осторожно покупайте).

3, руководство пользователя, Инструкция по установке программного обеспечения для ПК и программное обеспечение для ПК и ссылка для загрузки приложения для Android:Http://www.mediafire.com/folder/q2b8h079hpywq/UM25,

Для приложения IOS, найдите счетчик UM на iphone app store для загрузки

4:Поддержка USB 2,0 huawei quick charge. Есть порт type-c in и type-c output, он может измерять кабель type-c, Поддерживает заряд type-c, но не tuype-c зарядное устройство определяет сопротивление, не триггер.

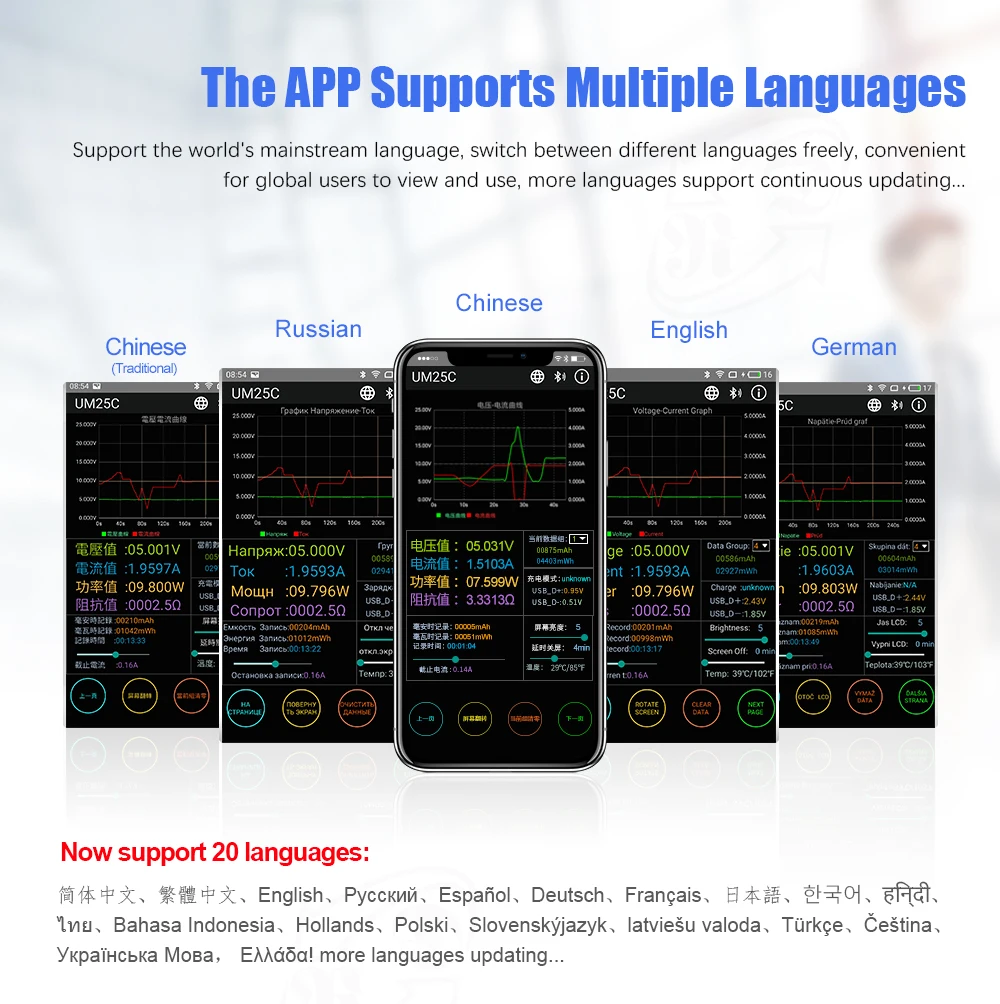

5, для Android и IOS приложения:

А: Приложение поддерживает только android 5,0 и выше(Устройство должно превышать iPhone 6), И IOS 8 и выше.

B: Позволяет приложение делать в фоновом режиме, не быть очищенным.

C:Разрешить самозапуск приложения.

D:Позволяет приложение оставаться после блокировки экрана, не быть очищенным.

E:Для рабочего стола, когда вы используете bluetooth-адаптер для подключения bluetooth, пожалуйста, не используйте собственный драйвер адаптера и используйте драйвер bluetooth системы windows, В противном случае модуль не может обеспечить связь между портами серии SSP. Если вы установили драйвер адаптера, вы можете удалить его и отсоединить адаптер, затем снова подключить, система установит его автоматически.

6. Описание видео:

A:Https://www.youtube.com/watch?v=rNDMIFiWq64

B: измерение сопротивления кабеля Видео: https://www.youtube.com/watch?v=-kNJVNPbGvc&t=30s

Тестовое видео клиента: https://www.youtube.com/watch?v=zwrBlG3DWZk

Приложение для Android и IOS испытаний:Https://www.youtube.com/watch?v=K_IpRdneCwY&feature=youtu.be

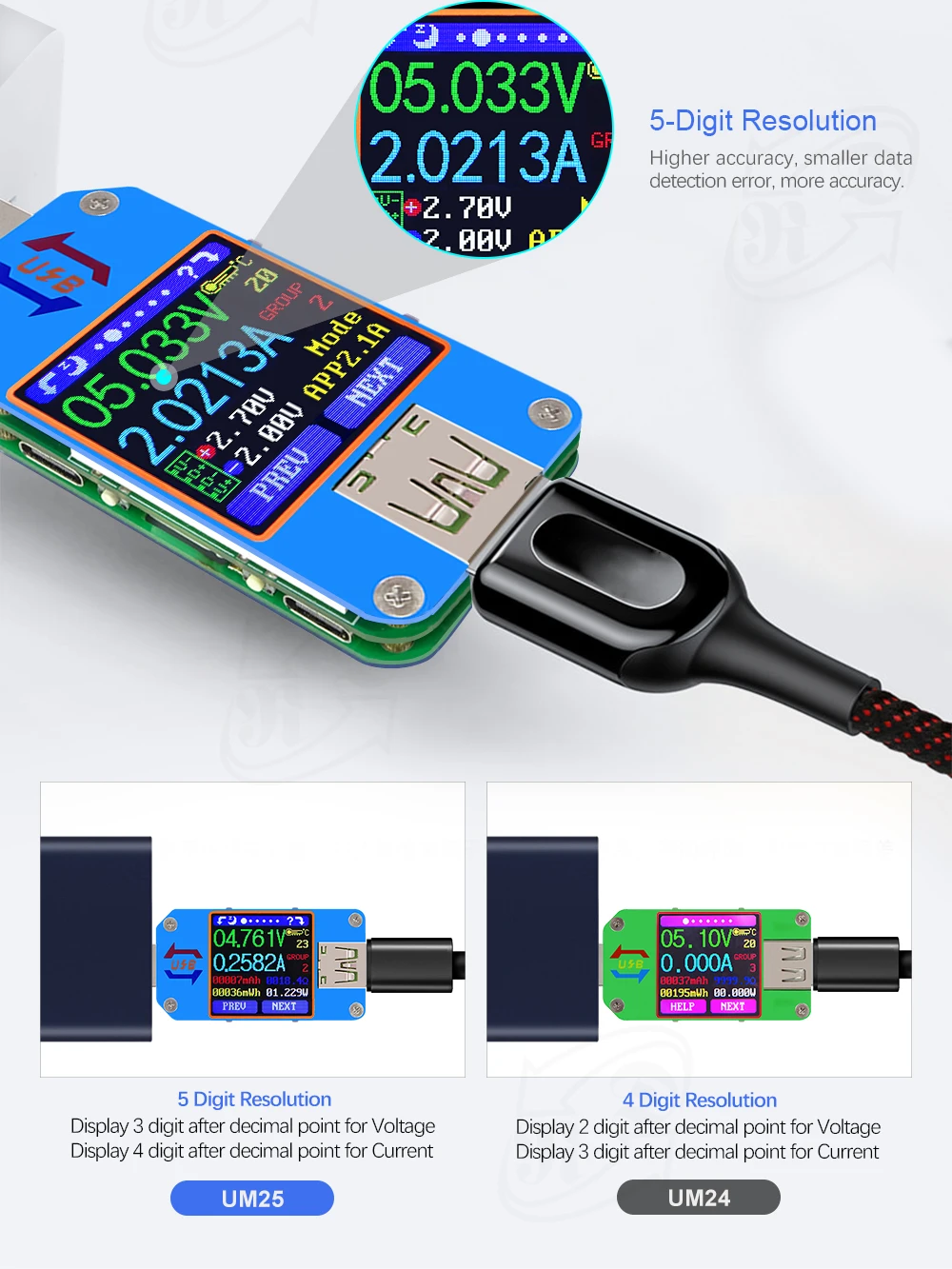

Серия UM USB цветной Тестер экрана Таблица различий:

UM24 (C)	UM25 (C)	UM34 (C)
USB порт	USB2.0		USB3.0
Дополнительный порт	Микро USB	Микро USB TYPE-C в TYPE-C вне	Микро USB TYPE-C в
Напряжение диапазон измерений	4,5-24,00 V	4-24,000 V	4-24,00 V
Напряжение Дискретность	0,01 V	0,001 V	0,01 V
Напряжение точность измерений	± (0.2% + 1 цифра)	± (0,5 ‰ + 2 цифры)	± (0.2% + 1 цифра)
Диапазон измерения тока	0-3.000A	0-5.0000A	0-4.000A
В настоящее время Дискретность	0.001A	0.0001A	0.001A
Точность измерения тока	± (0.8% + 3 цифры	± (1‰ + 4 цифры)	± (0.8% + 3 цифры)
Ёмкость накопление диапазон	0-99999 мА-ч
Накопление энергии диапазон	0-99999mWh
Нагрузки диапазону сопротивления	1,5 Ω-9999,9 Ω	0,8 Ω-9999,9 Ω
Температура диапазон	-10 ° ~ 100 °/0 ° ~ 200 °
Температура погрешность измерений	± 3 °/± 6 °
Экран настройки яркости	Уровнях, возраст 0-5 лет
Задержка выключения экрана	0-9minutes
Поддерживается Быстрая зарядка протокол	QC2.0.QC3.0. FCP. AFC. PE2.0	QC2.0.QC3.0. FCP. AFC. PE2.0 Huawei SCP Huawei40W quick charge OPPO VOOC SuperVOOC, мгновенная зарядка OnePlue тире с функцией быстрой зарядки	QC2.0.QC3.0. FCP. AFC. PE2.0 OPPO VOOC, мгновенная зарядка OnePlue тире с функцией быстрой зарядки
Идентифицируемые протокола быстрой зарядки	QC2.0.QC3.0	QC2.0/QC3.0 Apple2.4A/2.1A/1A/0.5A Android, монокальция фосфат SAMSUNG
Специальная функция	Нет	Одна кнопка для закрытия экрана, напряжение тока 2в1 графика. Бесплатно установить их цвет, Bluetooth переключатель, Предыдущая страница
Интерфейс разницу	Без предварительного согласия страница	UM25 может проверить предыдущую страницу и имеет значок с направлением вращения, подсказкой о помощи и выключенным экраном в верхней части интерфейса
Аппаратные средства разницу	Без Bluetooth переключатель	Bluetooth переключатель
При нажатии любой кнопки при включении модуля будет отображаться несколько вариантов	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Нулевое значение тока	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы 4. Нулевое значение тока
Приложение	Поддержка IOS8.0 или выше (устройство должно быть более iPhone 6) /Android5.0 или выше (UM24C не поддерживает приложение IOS)
Программное обеспечение для ПК	Поддержка WIN7 или выше		Нет

Тестирование приложений и другие функции:

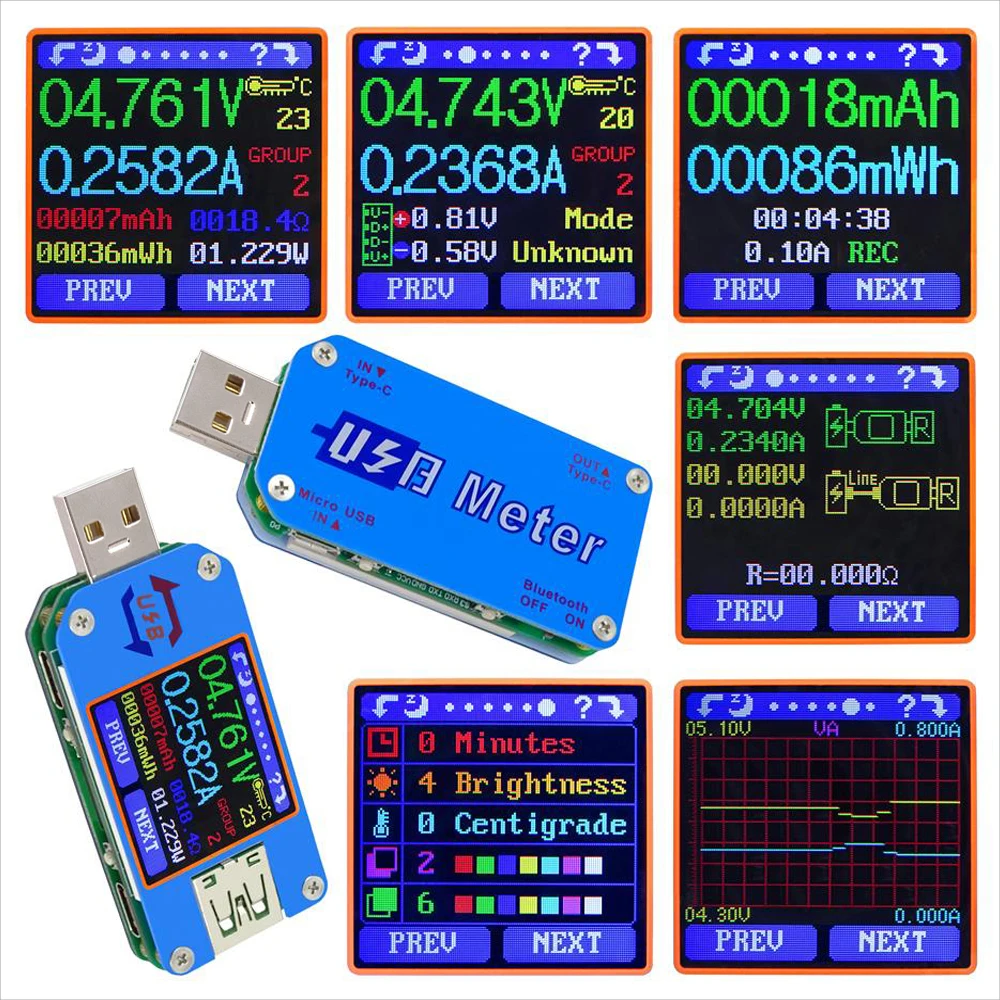

Функция интерфейс:


1	2	3

4	5	6

1: основной интерфейс измерения

2: интерфейс распознавания быстрой зарядки

3: Интерфейс записи зарядки

4: Соединительный кабель для передачи данных интерфейс измерения сопротивления

5: измерительный графический интерфейс

6: интерфейс настройки параметров Ststem

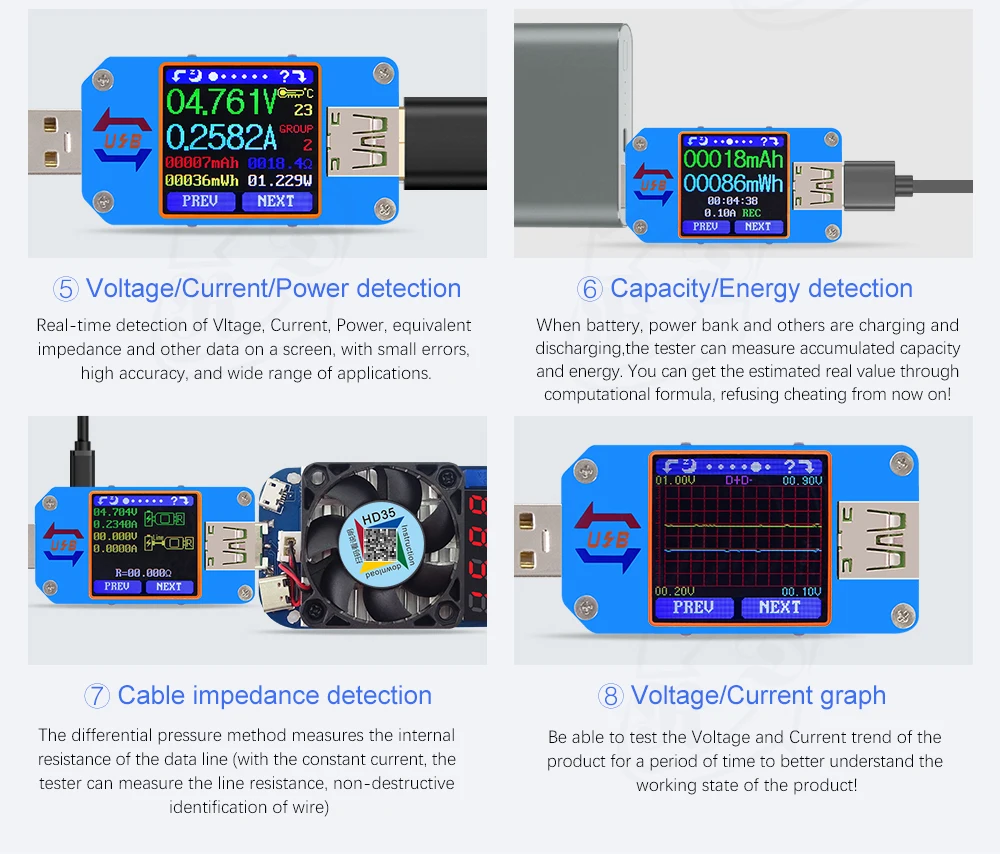

Ядро Функция:

Планшетный ПК Bluetooth Связь

Android с помощью приложения на телефоне Управление

Быстрое распознавание заряда

Запись данных и хранить

Ёмкость/обнаружения энергии

Метод измерения дифференциального напряжения сопротивление кабеля подключения данных

Обнаружение напряжения/тока/мощности

Функция обнаружения подключения нагрузки (автоматическое выключение экрана, включение нагрузки, автоматическое освещение экрана)

Внешний вид устройства

A: порт Micro USB

B: многофункциональные кнопки (4)

C: Bluetooth переключатель

D: USB A женский порт

E: порт USB A Male

F: входной порт типа C (только VBUS. GND. CC1.CC2 четыре провода)

G: цветной экран 1,44 дюйма

H: выходной порт типа C (только VBUS. GND. CC1.CC2 четыре провода)

I: индикатор Bluetooth: при подключении к серверному компьютеру, индикатор Bluetooth меняется от мигания до стабильного состояния. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth).

Интерфейс подскажите приглашаются

Senting функции

1: [России] UM25 UM25C Для APP USB 2,0 Тип-C ЖК-дисплей Вольтметр Амперметр Напряжение измеритель тока, для батареи с зарядкой от usb Тестер Нажмите и удерживайте клавишу, чтобы повернуть экран влево

Нажмите клавишу, чтобы закрыть осыпь

Нажмите клавишу, чтобы открыть интерфейс справки

Нажмите и удерживайте клавишу, чтобы повернуть экран вправо

Нажмите PREV на предыдущую страницу

Нажмите Next to next page

Инструкции по эксплуатации

Когда устройство сначала работает на экране приветствия, затем в ближайшее время отображается главный экран интерфейса.

Скрытый интерфейс: при нажатии любой кнопки при включении модуля будет отображаться три варианта. Вариант 1 выбирает китайский интерфейс и вариант 2 Выбирает английский интерфейс.

Третий вариант-сброс (после сброса данные настройки системы были восстановлены до заводских настроек, все сохраненные данные не были сброшены). Отпустите кнопку при желаемом выборе. Нажатие и удержание кнопки после перехода к третьей опции выпустит скрытый интерфейс.

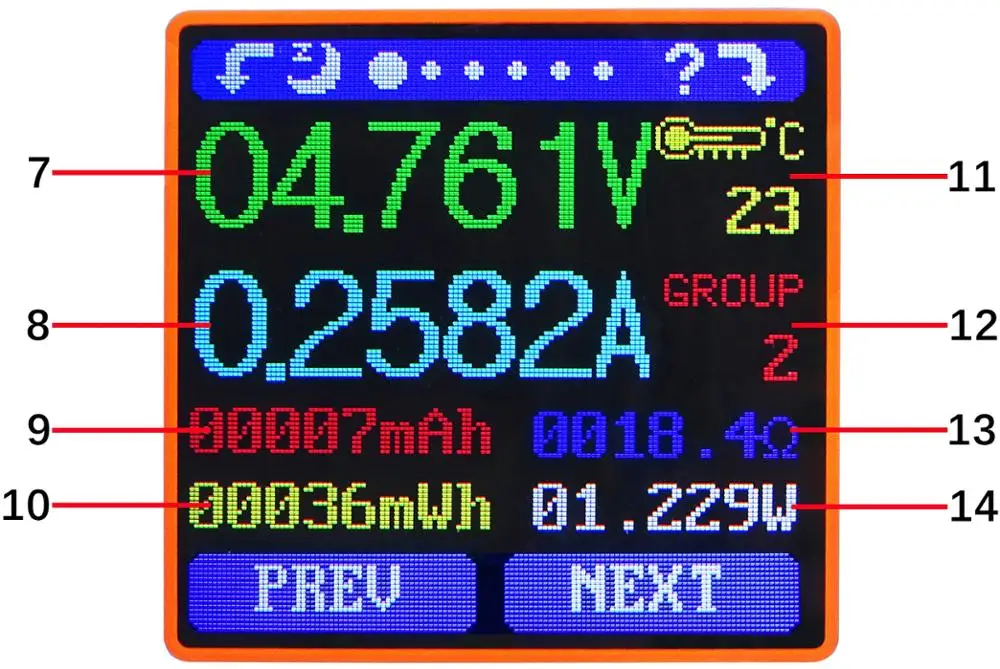

Интерфейс 1: основной интерфейс измерения. (Как показано ниже)

7: пройденное расстояние в Напряжение измерения

8: измерения силы тока

9: накопленные Ёмкость

10: накопленной энергии

11: Температура измерения

12: номер используемой группы данных

13: эквивалентное сопротивление нагрузки

14: Мощность измерения

Нажмите кнопку '?' для входа в интерфейс, как показано выше:

Нажмите и удерживайте кнопку «next» для переключения группы данных. Usb-тестер может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

С помощью групп данных 1-9 выбранный ток mAh и mWh будут сохранены после отключения питания. Они продолжат накапливаться при следующем включении тестера. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при отключении питания. При следующем питании устройства эти значения будут восстановлены и начнут мигать. При превышении 1 мА · ч, предыдущая информация будет очищена и накопление будет перезагружено.

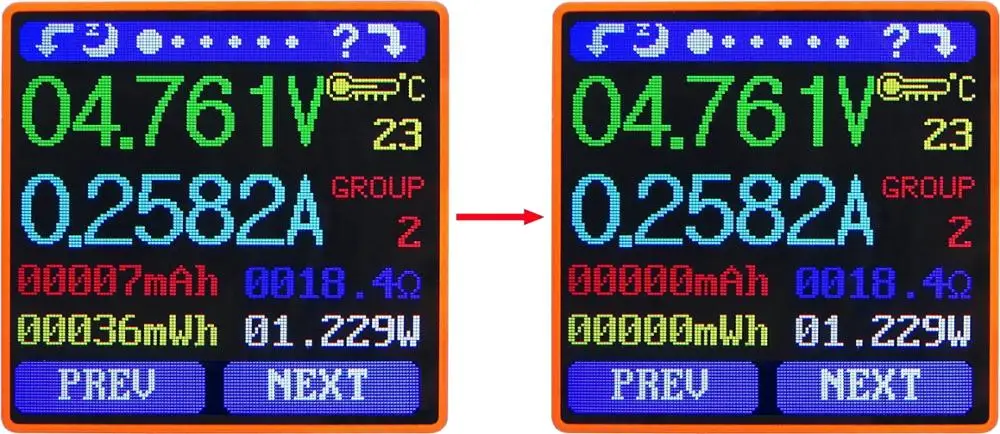

При выборе группы данных нажмите и удерживайте кнопку PREVДля очистки мАч и mWh. (Как показано на фото)

Нажмите 'NEXT' для переключения на интерфейс распознавания быстрой зарядки.

Интерфейс 2: интерфейс распознавания быстрой зарядки

15: D +: (DP) уровень положительного сигнала.

16: D-: (DM), уровень отрицательного сигнала данных.

17: режим отображения

D + и D-данные только для справки, не очень точность.

Изделие автоматически определит устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG. (Примечание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, поскольку мобильный телефон быстро обновляется, она не может быть абсолютно точной идентификацией)

Нажмите 'NEXT' для переключения на Интерфейс записи зарядки.

Интерфейс 3: Интерфейс записи зарядки

18: накопленные Ёмкость

19: накопленной энергии

20: Отображение времени: общее накопленное время записи

21: пусковой ток по производительности/энергетике

22: REC: индикатор состояния записи. «REC», отображаемый красным цветом, означает, что запись остановлена. «REC», отображаемый зеленым цветом, означает, что запись Идет.

После включения питания, когда ток течёт больше, чем низкое значение тока триггера. Система автоматически начинает записывать накопленную емкость, энергию и время, истекшее. Индикатор rec изменится с красного на зеленый.

Чтобы установить текущее значение триггера, нажмите и удерживайте кнопку «Next», чтобы выбрать значение, затем нажмите кнопку «PREV», чтобы отрегулировать значение по мере необходимости. Значение можно установить в любом месте между 0.01A-и 0.30A. (10мА до 300мА).

Нажмите кнопку «Next», чтобы переключиться на интерфейс измерения сопротивления кабеля для подключения данных.

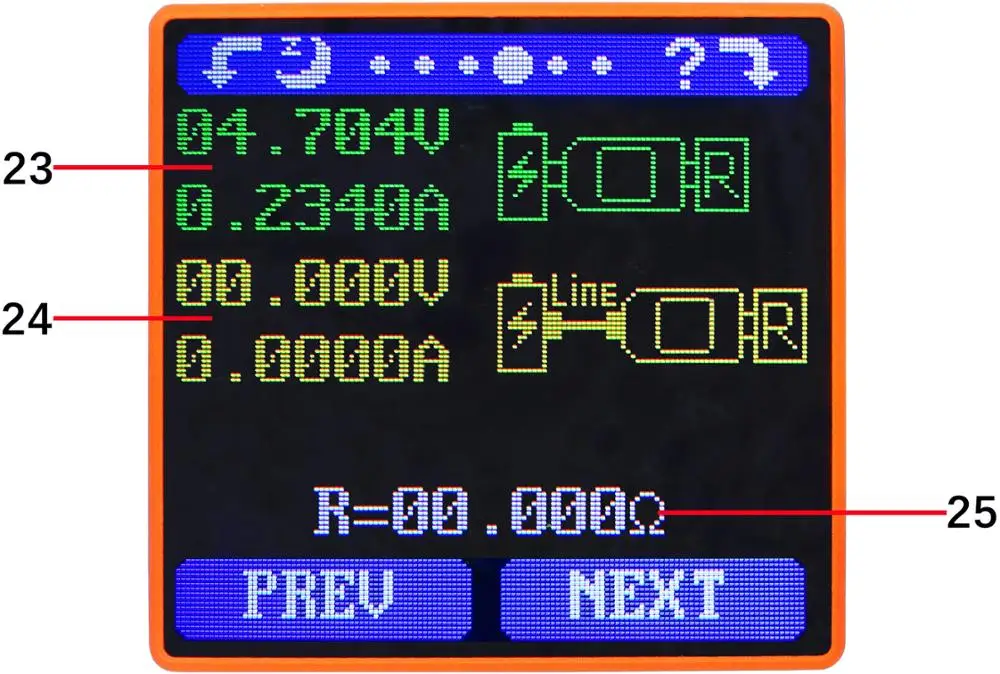

Интерфейс 4: кабель для подключения данных интерфейс измерения сопротивления.

Тестер может использовать метод перепада напряжения для измерения сопротивления кабеля подключения данных

23: usb-тестер непосредственно подключен к источнику питания с отображением значений напряжения и тока

24: usb-тестер подключен через кабель для передачи данных с отображением значений напряжения и тока.

25: R: сопротивление кабеля для передачи данных

Измерения:

Сначала Подключите usb-тестер непосредственно к источнику питания и отрегулируйте соответствующий ток нагрузки (рекомендуемое значение 1А). Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора перестанет мигать.

Во-вторых, отключите usb-тестер, а затем повторно подключите его к источнику питания через кабель для подключения данных Micro USB/type-C и настройте ток нагрузки на то же значение, что и на первом шаге. Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора останавливает мигание, и тест сопротивления кабеля подключения данных завершён и отображается значение.

Примечание: Если во время второго шага экран становится черным, это означает, что разница в напряжении слишком высока, и тестер войдет в состояние отключения питания 4 В. Ток нагрузки должен быть уменьшен. Затем снова Начните измерение с первого шага. После завершения тестирования сопротивления кабеля подключения данных тестовый er должен быть выключен, а затем снова включен, чтобы продолжить измерение.

Нажмите кнопку «next», чтобы переключиться на интерфейс с графикой измерений.

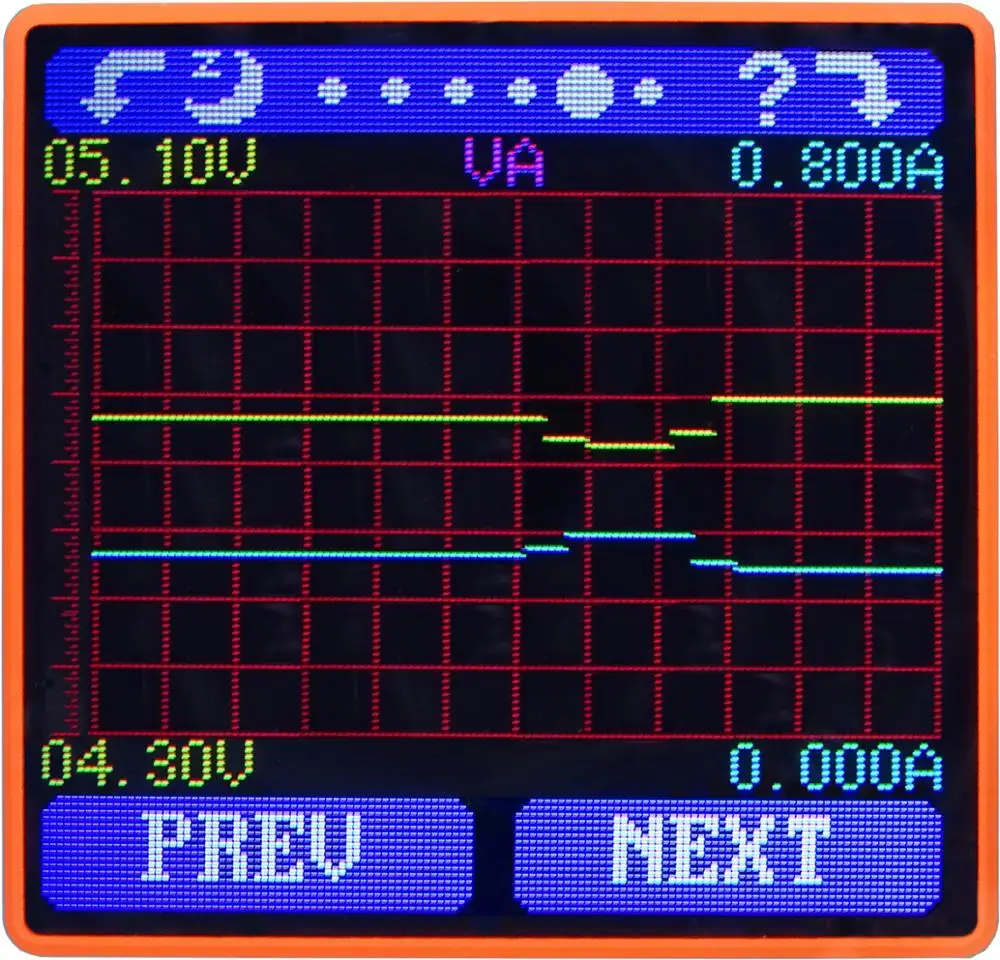

Интерфейс 5: измерительный графический интерфейс

Этот интерфейс отображает измерение напряжения с течением времени в диапазоне 4-24 В и автоматически регулирует отображаемый диапазон в реальном времени для учета колебаний напряжения. И текущее измерение с течением времени в диапазоне 0-5.000A и будет автоматически регулировать Диапазон отображения в режиме реального времени для учета колебаний тока.

Нажмите и удерживайте «NEXT», чтобы переключиться на D + D-graphing, как на картинке

Этот интерфейс отображает измерение D +/D-напряжения с течением времени в диапазоне 0-3,3 В и автоматически регулирует отображаемый диапазон в режиме реального времени для учета колебаний D +/D-напряжения.

Нажмите кнопку «next», чтобы переключиться на интерфейс настройки параметров системы.

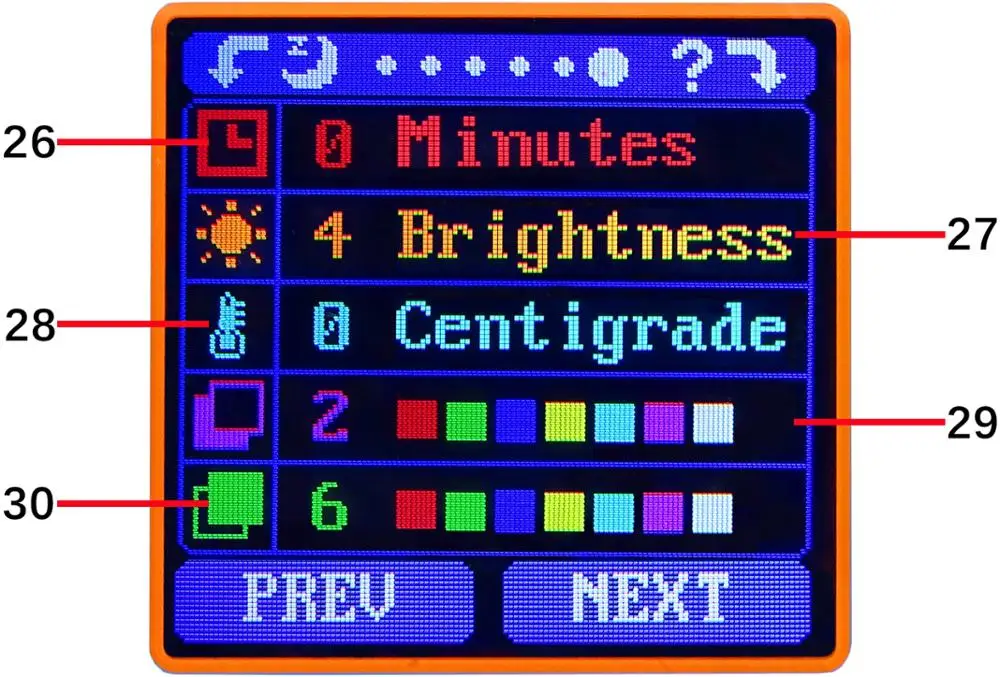

Интерфейс 6: интерфейс настройки параметров системы

26: время автоматического отключения экрана

27: Экран яркости

28: температурный дисплей C/F

29: тематический цвет фона

30: основной цвет темы

Нажмите и удерживайте кнопку «Next», чтобы войти в состояние настройки, нажмите кнопку «NEXT», чтобы пройти через опции автоматического отключения экрана, уровня яркости, единиц отображения температуры, цвет фона темы и цвет переднего плана темы. Остановите значение, которое вы хотите изменить, затем нажмите кнопку «PREV», чтобы изменить настройки.

Для настройки времени автоматического отключения экрана нажмите «PREV» для многократного шага, хотя 10 вариантов от 0 до 9 минут. Время по умолчанию составляет 1 минуту.

Для настройки яркости экрана нажмите «PREV» для многократного шага, хотя 6 вариантов от 0 до 5, где 0-самый низкий уровень яркости, а 5-самый высокий. Яркость по умолчанию составляет 4.

Для устройств отображения температуры при нажатии кнопки «next» переключается Настройка между C и F. Температура по умолчанию равна C.

Для цвета фона темы Нажмите «PREV», чтобы повторно шагать, используя 7 вариантов от 0 до 6, где Цветовая последовательность-красный, зеленый, синий, желтый, светло-голубой, розовый, белый и черный. По умолчанию цвет 2, синий.

Для тематического переднего цвета нажмите кнопку «превью» для многократного выбора 7 вариантов от 0 до 6, где Цветовая последовательность-красный, зеленый, синий, желтый, светло-голубой, розовый, белый и черный. По умолчанию цвет 6, белый.

В любом состоянии настройки нажмите и удерживайте кнопку «next» для выхода из меню настроек.

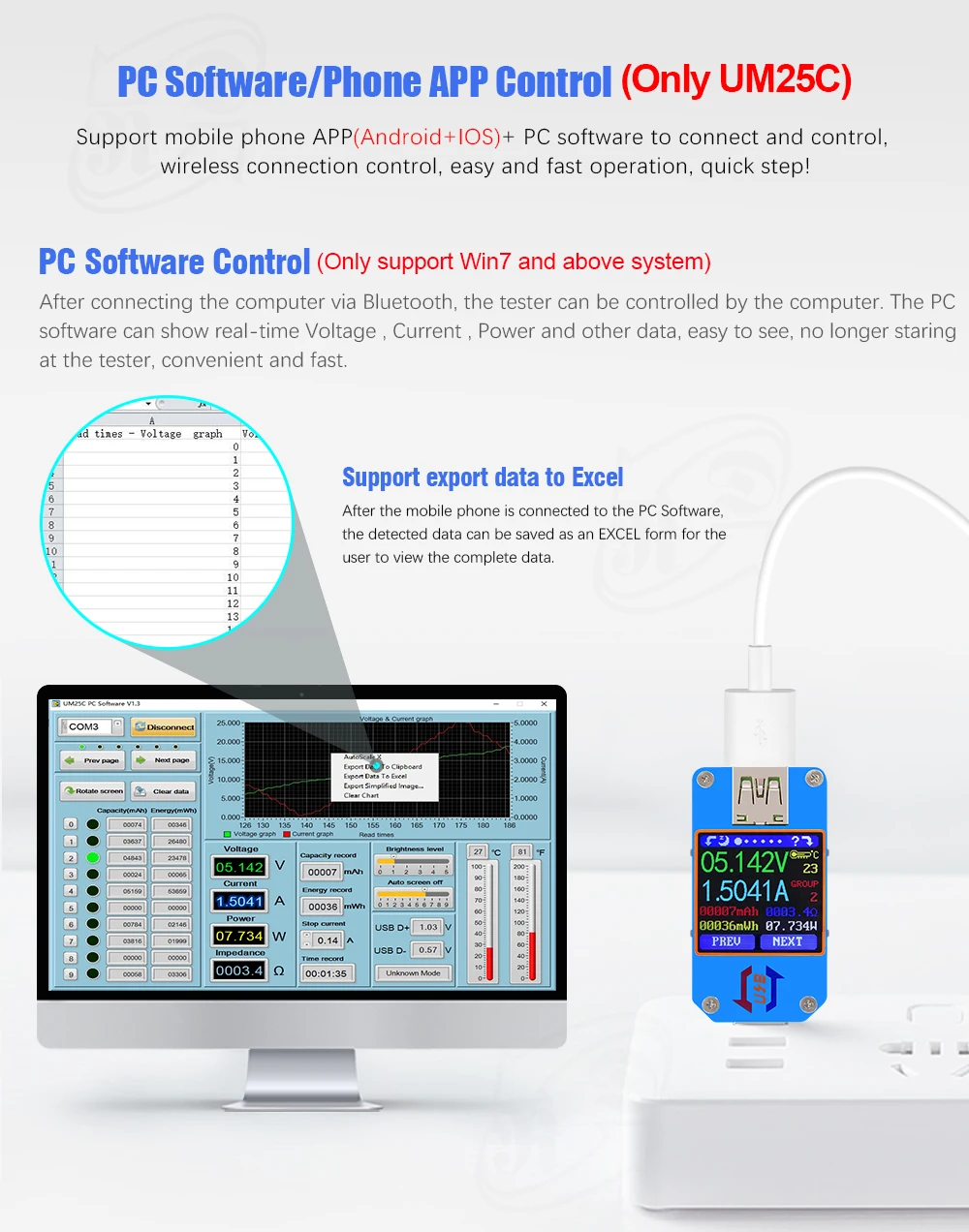

Инструкция по установке программного обеспечения для управления ПК

-Режим: UM25C

Примечание: Этот продукт поддерживает только Windows 7 и выше.

1. Распакуйте установочную посылка

2 Нажмите setup для установки

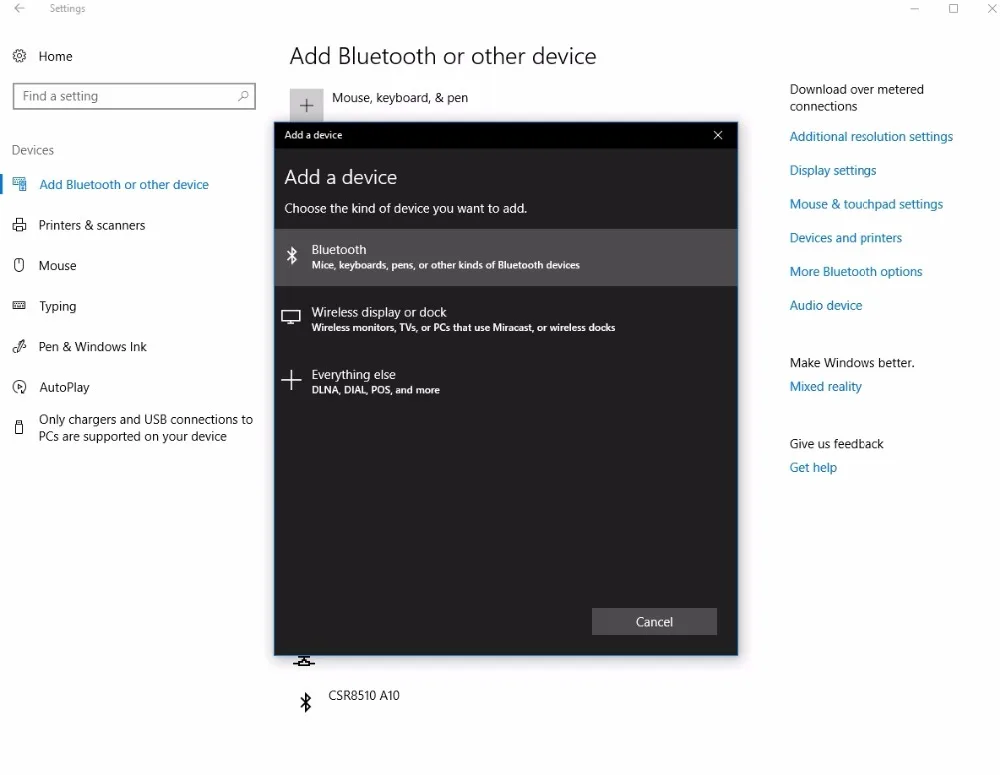

3 Подключение по Bluetooth

3,1 Откройте переключатель bluetooth на UM25C.

3,2 Используйте компьютер для поиска устройства bluetooth.

3,3 вид режим bluetooth

Выберите устройство, подключенное к bluetooth, просмотрите порт серии bluetooth COM, который используется ПК. Efferent direction COM (порт UM25C')-это порт подключения bluetooth. (Примечание: в системе win7 выберите устройство bluetooth, щелкните правой кнопкой мыши, чтобы просмотреть свойства, Отобразите следующие ширины, просмотрите com-порт настройки bluetooth, выберите efferent direction series port для подключения. В системе win10 выберите устройство bluetooth, нажмите «больше опций bluetooth», просмотрите com-порт настройки bluetooth, выберите efferent direction series port для подключения.)

3,4 подключения bluetooth:

3,5 когда индикатор Bluetooth изменяется от мигания до статического, нажмите кнопку «подключить»

4. Функция введение

Обзор интерфейса программы 4,1:

1: Основные функции: Предыдущая страница, следующие страницы, поворот экрана,

2: Соответствующая группа данных: переключатель группы данных (нажмите соответствующий номер для переключения непосредственно в эту группу данных), данные группы данных Очистить

3: соответствующий интерфейс основного дисплея 1: основной интерфейс измерения

4: соответствующий интерфейс основного дисплея 3: Интерфейс записи данных

5: соответствующий интерфейс основного дисплея 2: интерфейс быстрого распознавания заряда

6: соответствующий интерфейс основного дисплея 6: переключатель температуры, двойной формат отображения температуры

7: соответствующий интерфейс основного дисплея 6: яркость экрана, автоматическое выключение экрана.

8: соответствующий основной интерфейс дисплея 5: напряжение-Текущий графический интерфейс.

4,2 графы и экспорт данных:

Наведите курсор мыши на график измерения напряжения/времени, затем щелкните правой кнопкой мыши и выберите следующие параметры:

4.2.1: автоматическая регулировка оси X:

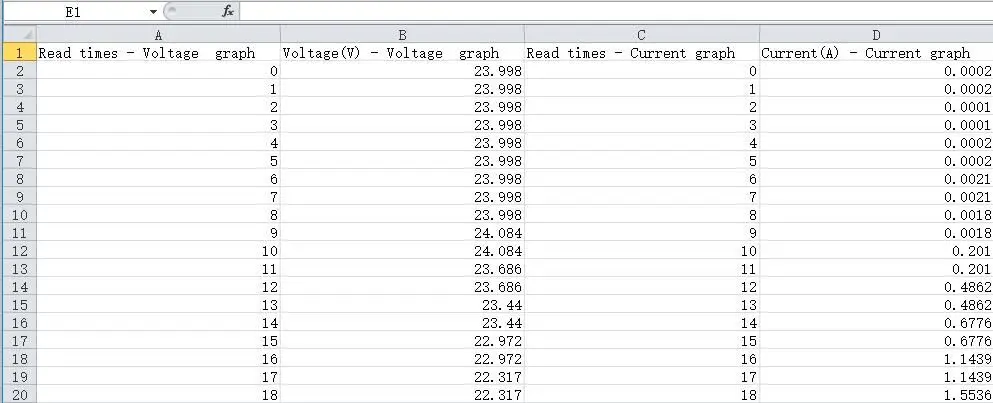

4.2.2: экспорт данных в буфер обмена:

Формат: номер опорной точки на оси X, значение напряжения в этой опорной точке.

Read times-напряжение графа (V)-напряжение графа Read times-ток графа (A)-Текущий график
0 23,998 0 0,0002
1 23,998 1 0,0002
2 23,998 2 0,0001
3 23,998 3 0,0001
4 23,998 4 0,0002
5 23,998 5 0,0002
6 23,998 6 0,0021
7 23,998 7 0,0021
8 23,998 8 0,0018
9 24,084 9 0,0018

...

4.2.3: экспорт данных в формате Excel:

Экспорт данных в Excel. Если вы хотите экспортировать все данные, не забудьте нажать кнопку auto scale X. В противном случае экспортируется только группа данных текущей записи. Обратите внимание, что Экспортируемые данные предназначены только для microsoft Office Excel.

4.2.4: экспорт упрощенных изображений:

4.2.5: прозрачная диаграмма:

Примечание:

1. для рабочего стола, когда вы используете bluetooth-адаптер для подключения bluetooth, пожалуйста, не используйте собственный драйвер адаптера и используйте драйвер bluetooth системы windows, В противном случае модуль не может обеспечить связь между портами серии SSP. Если вы установили драйвер адаптера, вы можете удалить его и отсоединить адаптер, затем снова подключить, система установит его автоматически.

2. После выключения питания, при включении питания снова необходимо снова выбрать com-порт. Когда индикатор bluetooth горит, вы можете подключить ПК с модулем

3, пожалуйста, используйте официальные версии windows, простая версия может потерять некоторые части.

4, при общении не нажимайте кнопку на тестере, иначе будут некоторые данные об ошибках
