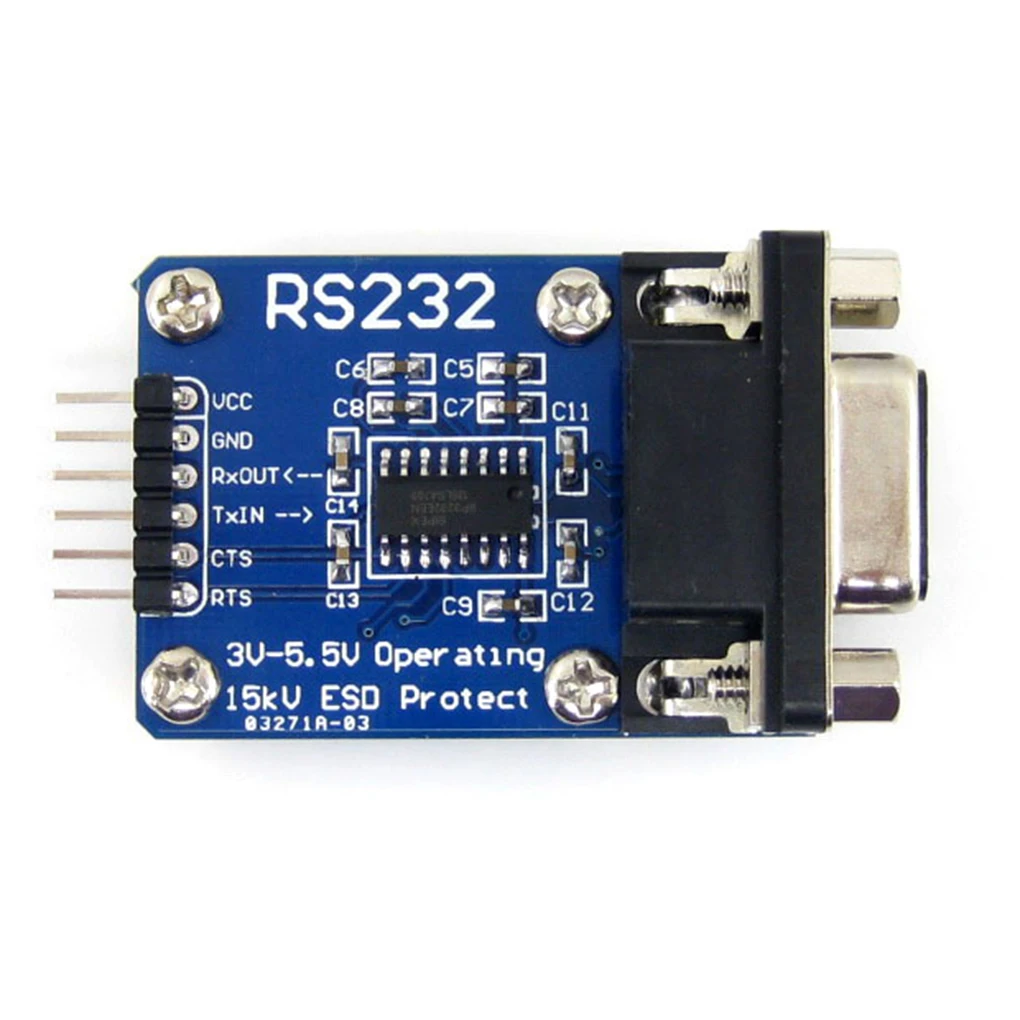

RS232 плата последовательный уровень передачи SP3232 последовательный к ttl трансивер оценка разработки модуль связи комплект

Описание

Описание:
Плата RS232 используется для создания связи RS232 с устройствами, работающими от 3 V-5,5 V.
Он содержит SP3232 (трансивер) и разъем DB9, используемый для подключения ПК и MCU.
Плата RS232 имеет защиту ESD и поддерживает аппаратное управление потоком.
Характеристики: SP3232 (RS232), разъем DB9, порт UART.
Применение для: последовательный уровень передачи.
Как использовать (например, для подключения MCU):
VCC: Подключение 3,3 В или 5 В
Заземление: подключайте GND
RxOUT: Подключите MCU. RX (направление сигнала: MCU. RX <SP3232 <PC. TX)
TxIN: Подключите MCU. TX (направление сигнала: MCU. TX> SP3232> PC. RX)
CTS: Подключите MCU. CTS (направление сигнала: MCU. CTS <SP3232 <PC. RTS)
RTS: Подключите MCU. RTS (направление сигнала: MCU. RTS> SP3232> PC. CTS)
Параметры:
Цвет: как на изображении.
Размеры: как на изображении.
Материал: металл, электронные компоненты.
Примечание:
Из–за разных компьютерных разрешений может быть небольшое цветовое искажение.
Возможны незначительные погрешности в связи с различными ручными измерениями.
Посылка включает в себя:
1 * плата RS232.
1 * 6PIN разъем провода.
