Описание
Посылка включает в себя:1 шт. беспроводной датчик температуры и влажности, 1 шт. modbus принимающий хост и аксессуары
1. Особенности
Протокол Modbus Температура дорожки (-40 °C до 80 °C) Влажность дорожки (0-100%) Работающий от батареек, поместите его в любое место Расстояние беспроводной передачи более 1600 футов в открытом поле Мониторинг каждые 5 минут по умолчанию, настроен на заводе Никаких сборов или подписка Бесплатное программное обеспечение Один концентратор может работать с более чем 100 датчиков Требуется 1/2 литиевых батарей AA (входят в комплект) Срок службы батареи: 5 + лет @ 5 минут время отправки данных Производство, поддержка OEM/ODM сервис2. Параметры товара
| Рабочая частота | 433 МГц по умолчанию, 868 МГц, 915 МГц по индивидуальному заказу |
| TX Мощность | <10dBm |
| Чувствительность | <-112dBm |
| TX тока | <60mA |
| RX ток | <40mA |
| Операционной Напряжение | 2,5 ~ 3,6 В @ XZ-TH10; 5 в @ XZ-SRM-MUS |
| Дальность передачи | > 500 метров (визуальное расстояние) |
| Температура точность | <0,5 ℃ (0℃ ~ 60℃) & <2℃ (-40℃ ~ + 80℃) |
| Влажность Точность | <3% |
| Приобретение цикла | 5 минут при нормальном режиме; 2 секунды при режиме триггера |
| Средняя потребляемая мощность | <15uA |
| Рабочая температура | -40℃ ~ + 80℃ |
| Срок службы | > 5 лет @ 1000 мАч |
| Интерфейс | 9600bps, 8N1, RS485 |
3. Размер

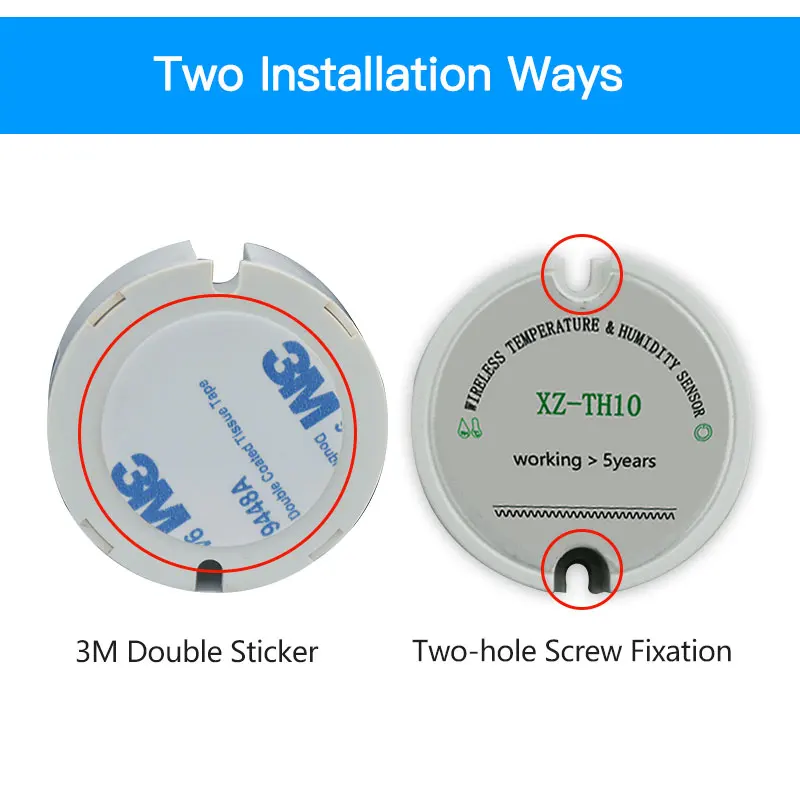

Сенсор (XZ-TH10)
Modbus получающий хост XZ-SRM-MUS
4. OОперации процесса
XZ-TH10 Управление процесса
Переключение различных режимов работы в соответствии с использованием способа. Следующие режимы:
1) Спящий режим: датчик не работает, не пропускает, и спит с низким потреблением полностью.
2) Режим запуска: Обнаружение датчика каждую секунду и передача сигнала, светодиодный мигает; пользователь может отправить команду для установки ID датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.
3) нормальный режим: датчик обнаружения за 5 минут и сигнал передачи, светодиодный мигает.
4) режим переключения: Есть 3 режима, которые можно переключать нажатием кнопки. Время переключения в следующей таблице:
A. Спящий режим перейдет в режим триггера, нажав кнопку в течение 5 секунд;
B. Режим триггера войдет в обычный режим автоматически через 20 секунд;
C. Обычный режим перейдет в режим триггера, нажав кнопку в течение 2 секунд;
D. Обычный режим перейдет в спящий режим, нажав кнопку в течение 5 секунд.
XZ-TARP процесс работы:
XZ-TARP-это usb-ретранслятор беспроводного датчика, который автоматически передаст полученную информацию о датчике nbspnbsp в воздухе каждый раз. Многие ретрансляторы могут использоваться одновременно, нет реле между ретрансляторами, и повторитель только нужен источник питания.
XZ-SRM-MUS процесс работы:
XZ-SRM является приемным хостом беспроводного датчика. После получения информации о датчике каждый раз, он будет выводить информацию датчика из последовательного порта немедленно
Если требуется Дальняя передача и Лучшая производительность, рекомендуется повторитель, а если добавить повторитель, то расстояние передачи может быть до 2-3 км в открытом поле.
Пожалуйста, нажмите на следующую картинку и заказать повторитель.
Подключение приемника инструкции по уходу за изделием
5. Протокол передачи данных
Этот протокол принимает протокол MODBUS, 9600bps, 8N1. Необходимо дождаться, пока датчик сообщит данные в течение 5 минут до включения.
1. Установите XZ-SRM-MUS адрес
| |||||||||||
MID: 0xFF (фиксированный)
FN: 0x06 (фиксированный)
Комплект: 0x01 (0x01 ~ 0xFF)
Возврат:
| |||||||||||
2. Прочитайте адрес XZ-SRM-I01M
| |||||||||||
Возврат:
| |||||||||||
3. Добавьте адрес XZ-TP10-I01F/XZ-TH10-I01F в соответствующий канал XZ-SRM-MUS
| Средний | FN | LEH | SID1 CH1 | SID34567890 CH2 | Helliр | CRC | |
| 0x01 | 0x08 | 5N | 0x00000001 0x01 | 0x34567890 0x02 | Helliр | ||
MID: 0x01 (адрес XZ-SRM-MUS)
FN: 0x08 (фиксированный)
LEH: 5N 5 байт на канал, N = 1 до 20 (добавить N датчиков в соответствующий канал, XZ-SRM-I01M до 20 каналов, последующая версия LORA может быть расширена до 256)
Датчик SID1 фактический адрес 1 CH1 Установите датчик на канал 1
SID34567890 фактический адрес 34567890
CH2 Установите дополнительный датчик на канал 2
Helliphellip
Возврат:
| Средний | FN | CRC | ||
| 0x01 | 0x08 | 0x01 | 0xE6 | 0x00 |
4. Удалить адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS
| Средний | FN | LEH | SID1 CH1 | SID34567890 CH2 | Helliр | CRC | |
| 0x01 | 0x09 | 5N | 0x00000001 0x01 | 0x34567890 0x02 | Helliр | ||
Возврат:
| Средний | FN | CRC | ||
| 0x01 | 0x09 | 0x01 | 0xE7 | 0x90 |
5 считывание ID датчика и номер канала XZ-TP10/XZ-TH10 в XZ-SRM-MUS
| Средний | FN | CRC | ||
| 0x01 | 0x0A | 0x00 | 0x26 | 0xA0 |
Возврат:
| Средний | FN | LEH | SID1 CH1 | SID34567890 CH2 | Helliр | CRC | |
| 0x01 | 0x0A | 5N | 0x00000001 0x01 | 0x34567890 0x02 | Helliр | ||
6 прочитайте значение датчика канала в XZ-SRM-MUS:
| Средний | FN | CHS | SCH | CRC | |||
| 0x01 | 0x03 | 0x00 | 0x01 | 0x00 | 0x04 | 0x15 | 0xC9 |
MID: 0x01 (адрес XZ-SRM-MUS)
FN: 0x03 (фиксированный)
CHS: 0x0001 считывание пускового адреса канала датчика 0x0001 ~ 0x0014
SCH: 0x0004 считывание номера каналов датчика всего 4 0x0001 ~ 0x0014
Возврат:
| Средний | FN | LEH | CH1 | CH2 | CH3 | CH4 | CRC | |
| 0x01 | 0x03 | 8N | 0x0107 02FE 0168 FFA0 | Helliр | Helliр | |||
MID: 0x01 (адрес XZ-SRM-MUS)
FN: 0x03 (фиксированный)
LEH: 8N 8 байтов на канал, N = 1 ~ 20
Зарегистрировать 1: Температура, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10-Температура.
0x0107 = 26,3 ℃ 0xFF32 =-20,6 ℃
Зарегистрировать 2: влажность, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10 влажности.
0x02FE = 76.6%
Зарегистрировать 3: Напряжение, 16-бит неподписанное номер, высокий байт в передней части, низкий байт, и чтение делит на 100 является Напряжение.
0x0168 = 3,60 V
Зарегистрировать 4: RSSI, 8-битный Подпись номер, высокий байт в передней части, низкий байт, а затем, отрицательное.
0xFFA0 =-96dBm
CRC-16 языка C:
Unsigned int Check_CRC (unsigned char * pBuffer, unsigned int length)
{
Неподписанный int wCRC = 0 xFFFF;
Неподписанный Инт i, j;
Для (i = 0; i;i++)
{
WCRC ^ = pBuffer [i];
Для (j = 0; j <8; j + +)
{
If (wCRC и 0x0001)
WCRC = (wCRC> 1) ^ 0xA001;
Другое
WCRC = wCRC> 1;
}
}
Возврат wCRC;
}
6. Определение интерфейса XZ-SRM-MUS
| Pin-код | Определение | Описание продукта: | Уровень | Подключите к терминальному | Обратите внимание |
| 1 | GND | Основание для источника питания | GND | Основание для источника питания | |
| 2 | VCC | Напряжение постоянного тока | 5,0 V | + 4,5 ~ 5,5 В | |
| 3 | RxD/RS-232 | Ввод данных | RS-232 уровня | TxD/RS-232 | |
| 4 | TxD/RS-232 | Вывода данных | RS-232 уровня | RxD/RS-232 | |
| 5 | GND | Основание для сигнала | GND | Основание для сигнала | |
| 6 | A/RS485 | RS485 сигнала + | RS-485 уровня | A/RS485 | |
| 7 | B/RS485 | RS485 сигнал | RS-485 уровня | B/RS485 | |
| 8 | NC | Нет подключения | |||
| 9 | NC | Нет подключения |
