Описание
LFX-2CТип
Микрокомпьютер рулевой диск Вращающийся Контроль силы тестер
I. Обзор
Прибор разработан с высокопроизводительным MCU, ЖК-экраном синего цвета, визуальным интерфейсом, четким чтением и красивым.
1, Основные функции и характеристики прибора:
1,1Рулевая сила и угол поворота рулевого колеса могут быть протестированы, и имеет функцию измерения в реальном времени.
1,2Имеет функцию калибровки датчика.
1,3Простое и быстрое измерение с произвольными настройками0Точки.
1,4Может поддерживать последовательную связь с компьютером.
1,5Прибор оснащен перезаряжаемыми аккумуляторами и заряжен непрерывной работой.8Более часа.
2, Основные технические показатели производительности инструмента:
2,1Измерение силы манёвра: & nbsp;0~1024N(Или ±512N); &; Nbsp; Разрешение:1N
2,2Диапазон измерения угла: %0~7200Внимание! O (или ±3600O); % Разрешение:1O
2,2Погрешность измерения: ≤ &; nbsp;1%; f(В Натуральную Величину)
2,3Напряжение аккумуляторной батареи в инструменте:7,2 V; & Nbsp; Емкость: не менее2200 мА-ч
2,4Время зарядки:8~10Часов.
2,5Тип внешнего инструмента:410 мм * 235 мм * 165 мм, Вес: прибл.3 кг.
3Последовательная связь данных между прибором и хост-компьютером
Кабель связи должен быть использован для подключения прибора к компьютеру перед общением. Стандарт последовательной связи, команда связи и формат данных, используемые в приборе, являются следующими;
3,1Стандарт связи серийных данных, используемый в этом инструменте, являетсяRS-232C, Скорость передачи:4800Скорость передачи.
3,2Запуск передачи прибора с помощью радиопередачи: Эта команда выдается хост-компьютером и также может быть нажата на приборе.Передать по радиоКлюч для запуска, команда запуска верхнего компьютераF0 02 быть FF(Шестигранный номер), после активации, инструмент удобен.Может быть непрерывноДля передачи данных к ПК; Команда запуска хост-компьютераF0 02 B1 FFОдна информация является желательной; Верхняя команда загрузки компьютера являетсяF0 02 CO FFНулевой очистки начинается.
3,3Остановка передачи радиоданными: Эта команда также может быть отправлена хост-компьютером или нажата на приборе.(Обслуживание; не исчезать и не ослаблять)Ключ для остановки, если он выдан хост-компьютером, команда:F0 02 BF FF ((Доход от пяти плюс один) шестиугольный номер)
3,4Каждый набор информации, отправленный прибором вверх машины состоит из трех частей: старт, стоп.+Номер устройства+Данные, где отправка добавляетсяF0Конца персонажFF, Данные состоит из7Группа эффективный состав данных измерения, действительные данныеN1~N7Порядок каждого набора данных такой же, как и обычные привычки письма, то есть высокий слева и низкий справа.02Для номер устройства
Особенности:F0 02 N1 N2 N3 N4 N5 N6 N7N8FF
N1:Сила контроля в реальном времени, 1Десять.ШестьДесятичного числа.
N2:Сила контроля в реальном времениДанных, 2Позиция десять(Пять плюс один) шестьРадикс номер.
N3:Максимальная маневрирование силы, 1Позиция десятьШестьДесятичного числа.
N4:МаксимальнаяУправление силовых данных, 2Bit Ten(五加一后所得) шестьДесятичного числа.
N5:В режиме реального времени уголок, 1Bit tenШестьДесятичного числа.
N6:В режиме реального времени КорнДанных, 2Bit tenШестьФракционный номера.
N7:Максимальный угол, 1Позиция десятьШестьДесятичного числа.
N8: Самые большие Угловые данные,2Позиция десятьШестьКоличество отверстий, десятичная система.
FF:Стоп-бит;Для оптоволоконного кабеля: Стартовое положение &; nbsp;02Адрес бит
3,5Линейная схема (компьютер)9Игольчатый последовательный Порты и разъёмы инструмент счетчик3Игловой интерфейс)
2 -------------3
3 -------------2
5-------------5
4, Функция инструмента представлена:
Прибор полностью оснащен.5Рабочие клавиши,1Пять сброс ключей и4Рабочее состояние инструмента может быть разделено на измерительное рабочее состояние и деление рабочего состояния. Функции работы каждого ключа в разных рабочих условиях представлены ниже.
4.1 Функциональные клавиши и инструкции по эксплуатации прибора в состоянии измерения:
После включения прибора или нажатия кнопки сброса, он войдет в загрузочный интерфейс, о3~5Функциональная клавиша не работает при отображении загрузочного интерфейса.
Нулевая Очистка Ключ: используется для установки относительного измерения0Точки.
Калибровки Ключ: нет эффекта в тестовом состоянии.
Передать по радио Ключи: используется для отправки данных в сети.
Держите Ключи: Храните данные, отображаемые мгновенно в тестовом процессе (Поддерживайте; не допускайте его исчезновение или ослабление).
4.2 Описание работы прибора при калибровке:
Калибровка прибора лучше, когда инструмент электрифицирован5分钟后再进行, 以保证calibration的准确性. 在calibration状态下Нулевая ОчисткаКлюч, используемый для установки тика0ТочкаКалибровкиКлюч-это калибровочный ключ.
4.2.1Процесс калибровки контрольной силы является следующим:
Откройте заднюю крышку прибора перед калибровкой. Затем установите инструмент на горизонтальный интерфейс, как показано на рисунке ниже. На тестовом интерфейсе нажмитеНулевая ОчисткаКлюч используется для установки0Точек. Повесить весов (1 кг = 10N) Если есть ошибки в данных, Отрегулируйте потенциометр на печатной плате.
5,1Измерьте угол поворота:
Угол поворота означает максимальное свободное вращение рулевого колеса. Когда рулевое колесо держится в положении прямой линии, оно мягко трясет руль сбоку.
Требования к испытанию: максимальная скорость конструкции больше или равна100 км/чАвтомобили:15O
Максимальная скорость конструкции меньше, чем100 км/ч• Питание:25O
Методы обнаружения:
1)Автомобиль держит прямой поворотный стол и помещается на ровной, сухой и чистой жесткой дороге;

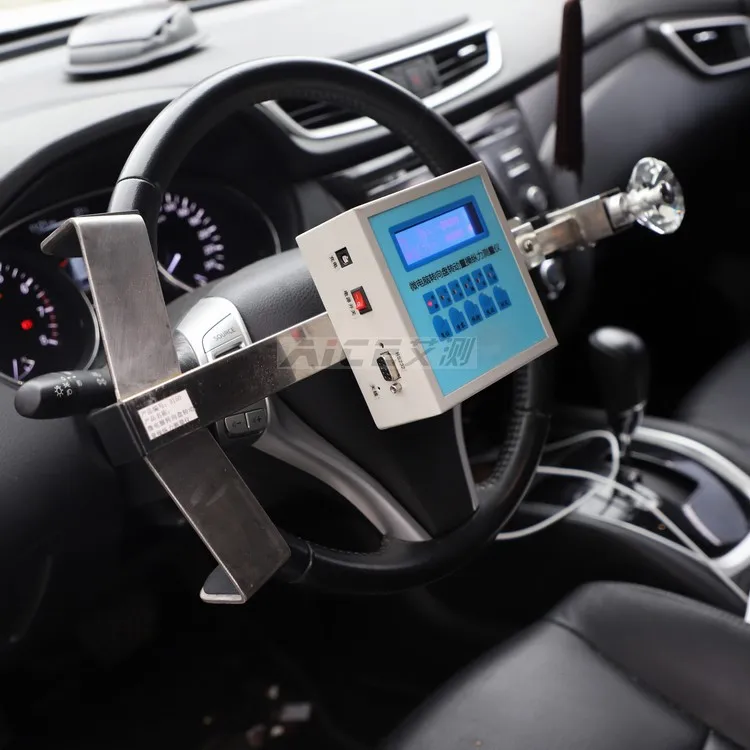

2)Установите инструмент на руль; Откройте инструмент, пока не стабилизируется числовое значение и не нажмитеНулевая Очистка Клавиша Zeroing данных и начинает тестирование, когда он отображается как ноль.
3)Поверните Руль до тех пор, пока не появится сопротивление с одной стороны, а затем поверните к другой стороне, чтобы измерить его максимальное свободное вращение (поворачивая руль прямо). Запишите сумму двух значений.
5,2Измеряется сила управления.
Требования к испытанию: транспортные средства без нагрузки на плоской, сухой и чистой твердой поверхности дороги.10 км/чСкорость в5SВ пределах спирали от прямого до диаметра25ММаксимальная тангенциальная сила, приложенная к внешнему краю рулевого колеса, не должна превышать245N(GB7258-2004Указано245N).
Методы обнаружения:
1)Установите инструмент на рулевое колесо, проверьте давление в шинах должно соответствовать требованиям. Откройте инструмент, чтобы показать числовую стабильность, нажмитеНулевая Очистка Ключ к нулевой очистке данных, который будет отображаться как ноль после начала теста.
2)Переход от прямой линии к диаметру25МЗапишите время перехода и максимальное Тангенциальное усилие, приложенное к внешнему краю рулевого колеса (поворотная ручка прибора во время работы).
2. Вопросы для внимания
1.В процессе транспортировки и использования главный двигатель должен быть осторожным против ударов, чтобы предотвратить повреждение прибора или привести к неправильной выравнивании значения.
2.Прибор заряжается нормально в течение нерабочего периода, в каждом интервале3-5Дней для цикла зарядки, чтобы обеспечить срок службы батареи.
3. Крепежные элементы главного двигателя не должны быть распущены или разобранны по желанию, чтобы предотвратить повреждение прибора или неточность замеров.

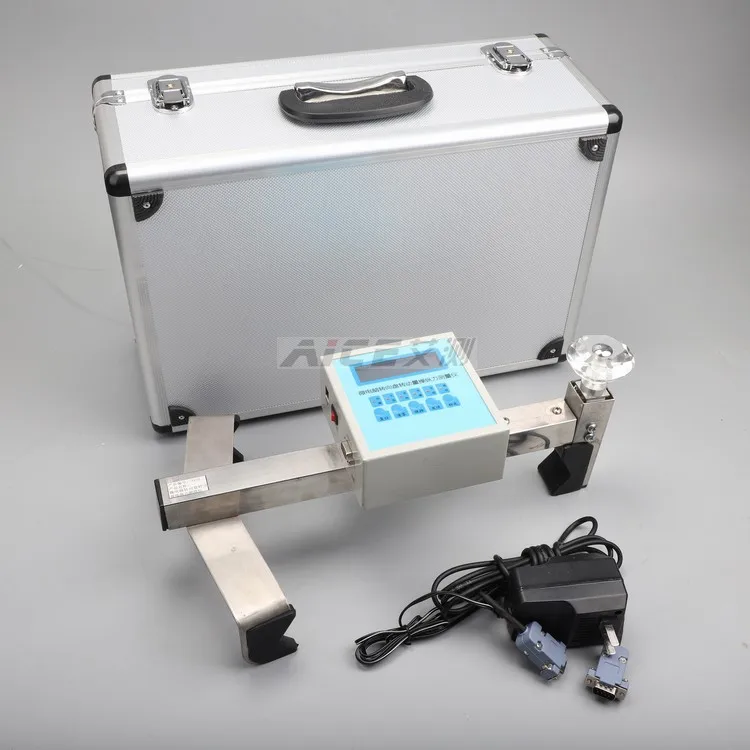

Упаковочный лист: Хост один, сетевой линия один, зарядное устройство один, руководство по эксплуатации, один сертификат, гарантийный талон.
----------
---
---
