Описание
\
Советы перед фотографированием:
\
\
1,Zhongtong Express, если вам нужно что-то еще, пожалуйста, укажите и измените доставку.
\
\
2, пожалуйста, укажите, если вам нужно оформить квитанцию или доставку. (Без маркировки).
\
\
3, пожалуйста, внимательно прочитайте соответствующие параметры этого продукта., чтобы вы не могли использовать картинку., вызвать ненужные проблемы.
\
\
4, пожалуйста, сообщите продавцу о параметрах, которые вам нужны перед съемкой, чтобы параметры не совпадали и не могли быть использованы, если есть какие-либо неясные Kwangwang или телефонные консультации, телефон: 13651406691 г-н Ян.
\
\
5,По умолчанию этот источник питания:Защита от входного пониженного напряжения value12.6V,Постоянное напряжение 15В, постоянный ток output30A, поворотная лампа current1A, самозаряжающееся напряжение для отсутствия питания составляет 0,14 в, полное выключение иМощность нехватки добавкаФункцияПо умолчанию закрыть, открыть его самостоятельно, если вам это нужно., внешний переключатель функции управления выключить, другие потребностиОбратите внимание на параметры.
\
\
Основные параметры:
\
\

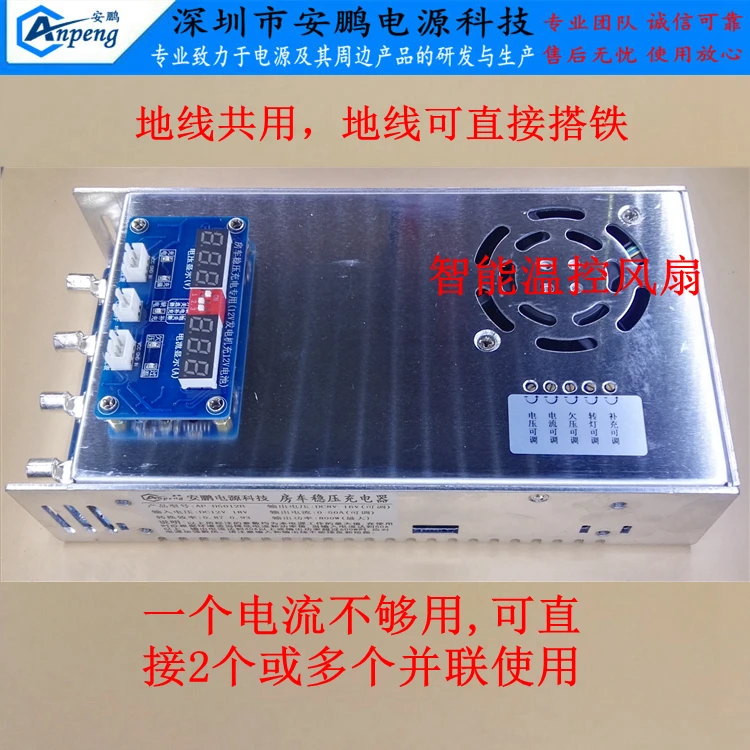

1, Название продукта: RV Напряжение регулируемое зарядное устройство
\
\
2, Модель продукта: AP-D5012B
\
\
3. Входное напряжение DC12V-18V
\
\
4. Входной ток: 60A (Вход достигла40 AMore тепловыделение должно быть усилено в вышеуказанное время.)
\
\
5. Выходное напряжение: DC8V-16V (регулируется)
\
\
6. Выходной ток:1-50A (Выход достигла30 AMore тепловыделение должно быть усилено в вышеуказанное время.)
\
\
7, Выходная мощность: 600 Вт (Выход достигла400 Вт более тепловыделение должно быть усилено в вышеуказанное время.)
\
\
8, эффективность преобразования: 87-93% (эффективность зависит от входного и выходного напряжения и тока)
\
\
9,Потребляемая мощность восковой машины:≤0.1A (Официант относится к току, когда выход выключен.)
\
\
10, Рабочая температура:-20 ~ 50 градусов
\
\
11Внешний размер: детальный обзор
\
\
12Вес нетто: 1 кг
\
\
Основные функции и характеристики:
\
\
1, вход под защитой напряжения (напряжение регулируется, эта функция может защитить от переразряда основной батареи после регулировки значения под напряжением.).
\
\
2, выход постоянного напряжения постоянного тока непрерывный регулируемый, максимальный зарядный ток доступен 50A.
\
\
3, напряжение зарядки и отображение тока зарядки, напряжение и ток ясны с первого взгляда.
\
\
4, индикатор зарядки, когда коммутационный ток установлен, коммутационный ток полностью заряжен., красный светильник в зарядке, поверните синий светильник после заполнения.
\
\
5, функция полного отключения, когда эта функция включена, когда батарея заполнена, выход будет автоматически выключен, когда красный светильник переходит в синий светильник., предотвращает повреждение батареи из-за перезаряда.
\
\
6, дополнительная функция для отсутствия батареи, когда эта функция включена, повторно отрегулируйте напряжение, когда батарея полностью заряжена и выключена, когда напряжение батареи опускается до заданного напряжения после использования, он автоматически включится и зарядится., предотвращение слишком низкого заряда батареи, своевременное пополнение электроэнергии.
\
\
7, интерфейс с внешним вольтметром и амперметром, это более удобно для просмотра напряжения и тока ..
\
\
8, интерфейс линии управления с внешним переключателем, когда переключатель выбран для управления светодиодом с помощью внешнего переключателя, линия управления может быть направлена в кабину, чтобы открыть управление
\
\
Отключения зарядки, Внешняя задержка также может быть использована с этой функцией., он может осуществить задержку открытия и зарядки после зажигания автомобиля, предотвращение высокий ток генератор импульсов.
\
\
9, внутренний интеллектуальный контроль температуры электронный вентилятор для отвода тепла, Автономная защита от температуры (индикаторный светильник).
\
\
1,Может100% заполнить up12VПлюсВидЗаместительБатарея,Оригинальный автомобиль не заполнен.ПлюсВидЗаместительБатарея.
\
\
ИнструкцииИ отладки:
\
\
1,Параметры отладки по умолчанию следующие:
\
\
Входное значение защиты от пониженного напряжения:13 В Выходное напряжение: 15 в выходной ток: 30 A ток переключения зарядки: 1 A
\
\
Мощность нехватки добавкаНапряжение:12 В переключатель управления: внутренние элементы управленияМощность нехватки добавка: ВыключитеПолное выключение: выключение
\
\
2, проводка и шаги отладки:
\
\
Первая1Шаг),Зарядное устройствоВходной сигналПоложительный электрод соединенияВведите12 VMain батареяПоложительный электрод, Отрицательный полюс заземления провода может быть напрямую соединен с железом, но для того, чтобы уменьшить высокую потерю тока, лучше подключить провод непосредственно к отрицательному полюсу основной батареи..
\
\
ПерваяШаг 2),Включите электричество и отрегулируйте входПониженного напряженияЗначение, выходной терминал зарядного устройства не подключен сначала (другие функции не принимаются во внимание), отрегулируйте это значение без Зажигания, Заводское значение по умолчанию13 в (если он подходит для использования, нет необходимости его регулировать.),Регулируемый диапазон 10.5В-14 в (регулировка по часовой стрелке, увеличение против часовой стрелки), еслиЭто находится под током.Индикатор низкого напряженияНетЯркий, Медленно отрегулируйте против часовой стрелки к Индикатору низкого напряжения просто на .. если индикатор низкого напряжения включен в это время,Против часовой стрелкиПеред тем, какПередачаПока не яркий, сноваПротив часовой стрелки регулировкаReachПросто яркий ..После регулировки пониженного напряжения, без подзарядки вторичных батарей, когда автомобиль не зажигается, вторичные батареи заряжаются после зажигания.
\
\
Первая3 шаг),On-line Регулировка автомобиля после зажиганияДефицит мощности добавкаНапряжение значение,Эта функция управляется переключателем. 2 выберите закрыть и открыть, ONPosition открыть, offlooption выключен. при установке этой функции сначала включите и выключите ее. функция «полное выключение», включите выходное напряжение на значение напряжения, которое необходимо установить, чтобы дополнит отсутствие питания, Заводское значение по умолчанию12 В (если он подходит для использования, нет необходимости его регулировать.),Затем отрегулируйте значение, настроив дополнительное регулируемое значение., обратите внимание на индикатор самостоятельной зарядки при отсутствии питания (синий светильник), если светильник включен, поверните его по часовой стрелке. (поверните светильник перед тем, как он включится.), если светильник не включается, поверните его против часовой стрелки. (просто включите светильник), в этот момент настройки завершены, такие как: вы хотите, чтобы батарея была разряжена to12Vавтоматически включается и заряжается, в этот момент, вы устанавливаете значение напряжения самозарядки при отсутствии питания to12Vthat подойдет.Выключите его без отладки, если он вам не нужен.
\
\
ПерваяШаг 4),Без регулировки нагрузки выходное напряжение после зажигания транспортного средства (Регулировка по часовой стрелке, увеличение против часовой стрелки),Заводское значение по умолчанию15 в, через регулировкуНапряжениеМожетПередачаРегулировка выходного напряженияМаксимальное напряжение до полного заряда батареи.
\
\
Первая5 шаг),On-line Регулировка автомобиля после зажиганияПолностью отключитьЭлектрический ток (это коммутационный ток),Регулировка по часовой стрелке, увеличение против часовой стрелки,Заводское значение по умолчанию1А, если этого достаточно, не настраивайте его,Эта функция управляется переключателем на циферблате. 3 выберите «закрыть и открыть», «открыть», «выключить» (выключение не влияет на функцию переключения). Сначала выключите ток переключателяВФункция,Отрегулируйте ток до минимального без нагрузки, сначала Подключите выход к вторичной батарее для зарядки, серии амперометр на положительном полюсе, посмотрите на значение тока зарядки, Отрегулируйте ток на переключаемый ток, который вам нужен Регулировка тока., после регулировки тока, индикатор зарядки и наполнения светильник s может быть настроен для включения в то же время, меняя светильник. (Если только красный светильник НаПротив часовой стрелки регулировка, Если только синий свет горитРегулировка по часовой стрелке). Нет необходимости открывать и отлаживать, когда эта функция не требуется. примечания: поскольку амперметр с зарядным устройством не может точно отображать ток при низком токе, поэтому необходимо добавить Амперметр при переключении тока лампы ..
\
\
Первая6 шаг),Выходной ток автомобильного зажигания регулируется электрификацией, можетДиапазон регулировки: 1A-50A (регулировка по часовой стрелке, увеличение против часовой стрелки),Заводское значение по умолчанию30A (если ток поворота регулируется, то ток-это величина тока переключения.), если тока достаточно, нет необходимости в отладке .. если не достаточно, Подключите выход непосредственно к вторичному аккумулятору, зарядный ток можно отрегулировать до подходящего тока Регулировка тока .. если ток высокий, то вам нужно отрегулировать ток до минимального, когда выход без нагрузки., затем подключите выход к вторичной батарее, затем Отрегулируйте зарядный ток до требуемого тока .. Примечания: для регулирования тока требуются дополнительные батареиМощность недостаткаУсловное.
\
\
Первая7 шаг), функция выбора переключателя, при наборе переключателя 1 hitonposition time, выключение зарядного устройства может быть только автоматически контролироваться внутри, когда dip switch1HitOFFPosition time, выходное выключение зарядного устройства получает внешний контроль сигнала, кроме внутреннего автоматического контроля, контроля adoptON/OFFPort, порт короткого замыкания с выходом, открытый канал без выхода, порт расширяемая функция переключения задержки, Примечания: порт должен управляться реле ..
\
\
Первая8 шаг), функция внешнего подключения напряжения и тока, когда напряжение и Текущий Дисплей подключен к внешней стороне, Следует обратить внимание, что неправильное подключение обратной линии не допускается., на нормальное отображение автономного тока будет влияет, когда Текущий Дисплей подключен снаружи., ток не может точно отображать текущее значение при внешнем подключении, он может использоваться только в качестве справочного значения.
\
\
Примечания:12 В стандартное напряжение генератора is14V, charge12vмаксимальный зарядный ток не должен превышать 40A (в соответствии с максимальным напряжением батареи 14.6vcalculation). при превышении тока зарядки 30aулучшает тепловыделение зарядного устройства, если Входное напряжение не reach14V, за редуктор 0.5vinput, выходная мощность редуктора 50 Вт и так далее.
\
\
Обратите внимание:
\
\
1. Входные и выходные линии не могут подключаться с ошибкой обратного и короткого замыкания.
\
\
2, клеммный винт должен быть затянут, Входная линия должна быть выбрана 10 выше квадратной, Выходная линия должна быть выбрана d8выше квадратной.
\
\
3, при нормальном использовании, каждый параметр не должен превышать максимальное значение., чтобы избежать повреждения блока питания.
\
\
4, когда входное напряжение 40A, выходной ток reached30A, выходная мощность achiees400wtimeanswerобратите внимание на вентиляцию и тепловыделение, для расширения
\
\
Срок службы этого источника питания. В то же время обратите внимание на контроль пыли, влагостойкий.
