Описание
Rx-d1016 гибкий датчик давления тонкой пленки
1.Информация о продукте
Пьезорезистор гибкий датчик давления сделан путем переноса нанометровых чувствительных материалов, серебряной пасты и других материалов, чтобы гибкая пленка подложки через точный процесс печати, и путем сушки и отверждения.Когда датчик находится под давлением, сопротивление уменьшается с увеличением давления, и его пьезорезистор показывает связь функции питания между сопротивлением и давлением, и приблизительная линейная связь между взаимным сопротивлением и давлением.Основные характеристики датчика могут быть измерены мультиметром, а данные также могут быть обработаны и преобразованы программным и аппаратным обеспечением для проверки соответствующего значения силы.

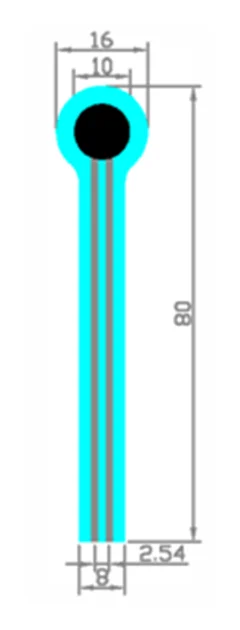

Rx-d1016 является стандартным гибким датчиком давления, с Индукционным диаметром 10 мм и наружным диаметром 16 мм.Умеренный размер, толщина и диапазон могут быть настроены, что делает этот тип датчика широко используется при оценке и тестировании продукта, проверке конструкции, обнаружении изменения давления и других областях.
3.Характеристики продукта,
Тонкий и мягкий;
Простота в использовании;
Тесты стабильность;
Высокая эффективность затрат.

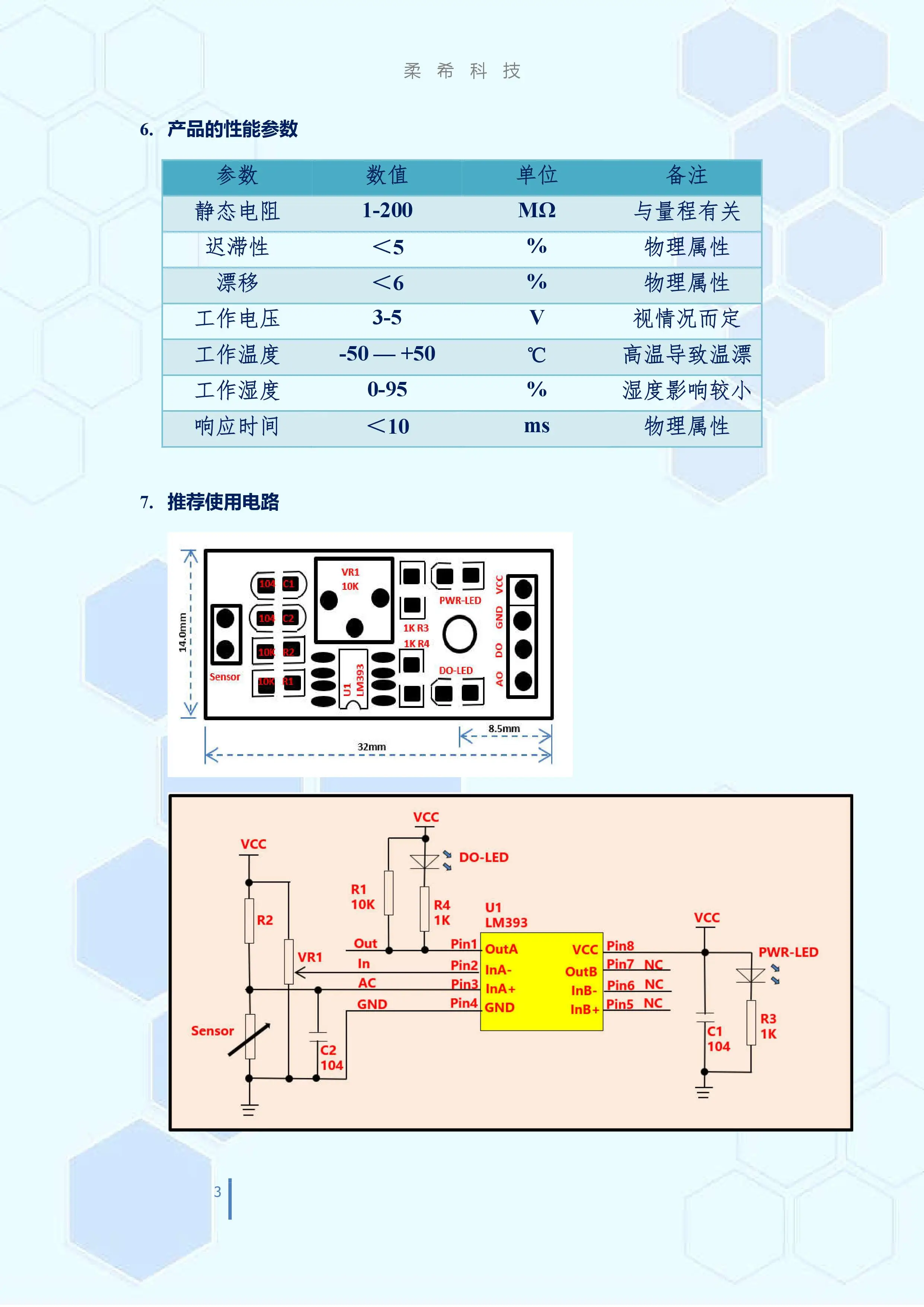

D-Out: модуль датчика давления тонкой пленки, в соответствии с эффектом давления в области сенсорного зондирования, микроконтроллер триггера или релейный модуль.
Когда давление не применяется или давление не может достигать порога, выход d-out высокий уровень;Когда давление превышает заданный порог, выход d-out низкий уровень.
A-Out: аналоговый выход a-out может быть преобразован с AD модулем для получения более точного значения прикладного давления.
A-out (напряжение V) = VCC (напряжение V) * Rsensor/(Rsensor + R2), а также через 2-точечная калибровка: надавите (F1, F2) два раза в области индукции датчика и запись соответствующего напряжения V1, V2) a-out.Параметры, полученные при расчетах
A = (f2-f1) (v2-v1) можно использовать в качестве расчетных параметров одночипового микрокомпьютера.Затем Новое измеренное напряжение a-out может быть непосредственно увеличено на параметр A, и микрокомпьютер с одним чипом может рассчитать и получить значение давления f-a * Fsensor.
Примечание: нанесите давление, F1, F2-кг, F-кг;F1 и F2-это граммы, а F-граммы.Одинаковые единицы измерения.
8. Применимые поля
Обнаружено распределение давления и изменение конкретных частей в процессе с датчиком движений человека.
Анализ осанки сидения, анализ и коррекция походов и т. Д.
Дизайн и оценка интерфейса испытания и оценки давления;
Контроль безопасности защитное покрывало, которое обнаруживает статус младенца, пациента или инвалидов; промышленное тестирование цилиндрической секции, испытания бокового давления, плоскость плоскости;
Инновационный дизайн и научно-исследовательские эксперименты.
9. Инструкции по использованию
A) площадь датчика должна быть плоской и соответствовать испытательной поверхности;
B) избегать воздействия острых предметов на область зондирования;
C) когда температура датчика превышает 50 ℃, он будет дрейфовать очень сильно, поэтому старайтесь не использовать его выше 50 ℃;
D) перед использованием рекомендуется калибровка датчика;
E) для получения наилучших результатов тестирования рекомендуется наклеить тонкую силиконовую прокладку немного меньше, чем область зондирования на области зондирования.
10. Оптовая продажа
+ Это образец распределенного датчика, который может быть настроен в соответствии с особыми требованиями;
+ Диапазон: диапазон устанавливается в соответствии с лучшим тестовым интервалом. До тех пор, пока датчик не поврежден, превышение диапазона не повредит тестовую производительность датчика, но только влияет на разрешение теста.
1.Информация о продукте
Пьезорезистор гибкий датчик давления сделан путем переноса нанометровых чувствительных материалов, серебряной пасты и других материалов, чтобы гибкая пленка подложки через точный процесс печати, и путем сушки и отверждения.Когда датчик находится под давлением, сопротивление уменьшается с увеличением давления, и его пьезорезистор показывает связь функции питания между сопротивлением и давлением, и приблизительная линейная связь между взаимным сопротивлением и давлением.Основные характеристики датчика могут быть измерены мультиметром, а данные также могут быть обработаны и преобразованы программным и аппаратным обеспечением для проверки соответствующего значения силы.
Rx-d1016 является стандартным гибким датчиком давления, с Индукционным диаметром 10 мм и наружным диаметром 16 мм.Умеренный размер, толщина и диапазон могут быть настроены, что делает этот тип датчика широко используется при оценке и тестировании продукта, проверке конструкции, обнаружении изменения давления и других областях.
3.Характеристики продукта,
Тонкий и мягкий;
Простота в использовании;
Тесты стабильность;
Высокая эффективность затрат.
D-Out: модуль датчика давления тонкой пленки, в соответствии с эффектом давления в области сенсорного зондирования, микроконтроллер триггера или релейный модуль.
Когда давление не применяется или давление не может достигать порога, выход d-out высокий уровень;Когда давление превышает заданный порог, выход d-out низкий уровень.
A-Out: аналоговый выход a-out может быть преобразован с AD модулем для получения более точного значения прикладного давления.
A-out (напряжение V) = VCC (напряжение V) * Rsensor/(Rsensor + R2), а также через 2-точечная калибровка: надавите (F1, F2) два раза в области индукции датчика и запись соответствующего напряжения V1, V2) a-out.Параметры, полученные при расчетах
A = (f2-f1) (v2-v1) можно использовать в качестве расчетных параметров одночипового микрокомпьютера.Затем Новое измеренное напряжение a-out может быть непосредственно увеличено на параметр A, и микрокомпьютер с одним чипом может рассчитать и получить значение давления f-a * Fsensor.
Примечание: нанесите давление, F1, F2-кг, F-кг;F1 и F2-это граммы, а F-граммы.Одинаковые единицы измерения.
8. Применимые поля
Обнаружено распределение давления и изменение конкретных частей в процессе с датчиком движений человека.
Анализ осанки сидения, анализ и коррекция походов и т. Д.
Дизайн и оценка интерфейса испытания и оценки давления;
Контроль безопасности защитное покрывало, которое обнаруживает статус младенца, пациента или инвалидов; промышленное тестирование цилиндрической секции, испытания бокового давления, плоскость плоскости;
Инновационный дизайн и научно-исследовательские эксперименты.
9. Инструкции по использованию
A) площадь датчика должна быть плоской и соответствовать испытательной поверхности;
B) избегать воздействия острых предметов на область зондирования;
C) когда температура датчика превышает 50 ℃, он будет дрейфовать очень сильно, поэтому старайтесь не использовать его выше 50 ℃;
D) перед использованием рекомендуется калибровка датчика;
E) для получения наилучших результатов тестирования рекомендуется наклеить тонкую силиконовую прокладку немного меньше, чем область зондирования на области зондирования.
10. Оптовая продажа
+ Это образец распределенного датчика, который может быть настроен в соответствии с особыми требованиями;
+ Диапазон: диапазон устанавливается в соответствии с лучшим тестовым интервалом. До тех пор, пока датчик не поврежден, превышение диапазона не повредит тестовую производительность датчика, но только влияет на разрешение теста.
