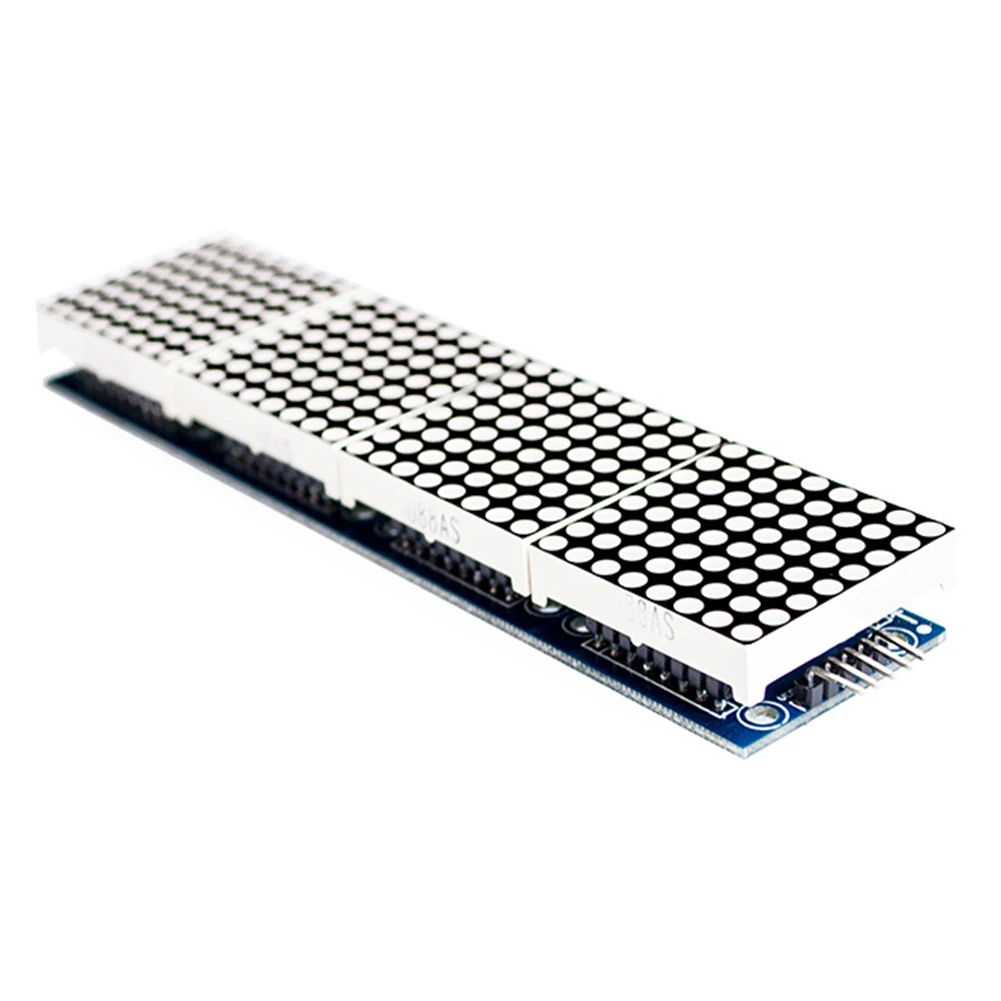

С 5P линии микроконтроллер аксессуары для Arduino MAX7219 для нескольких модулей матричный модуль Дисплей прочный

Технические характеристики:
Один модуль может управлять общим катодом матрицы 8x8
Рабочее напряжение: 5 В
Размер модуля: 12,8x3,2x1,3 см (Д * Ш * В)
С 64 крепежными винтовыми отверстиями, диаметр отверстия: 3 мм
Модуль с входными и выходными интерфейсами, поддержка каскадных нескольких модулей
Проводка:
1. Левая сторона модуля-это входной порт, а правая-выходной порт.
2. Управление одним модулем, входной порт должен только получить процессор.
3. чем больше каскад модуля и входной конец первого модуля соединены с ЦП и входной конец входного конца выходного конца подключен ко второму модулю, выходной терминал второго модуля соединен с тремя модулями и так далее.
Например:
51 SCM
VCC→5V
GND→GND
DIN→P2. 2
CS →P2. 1
CLK→P2. 0

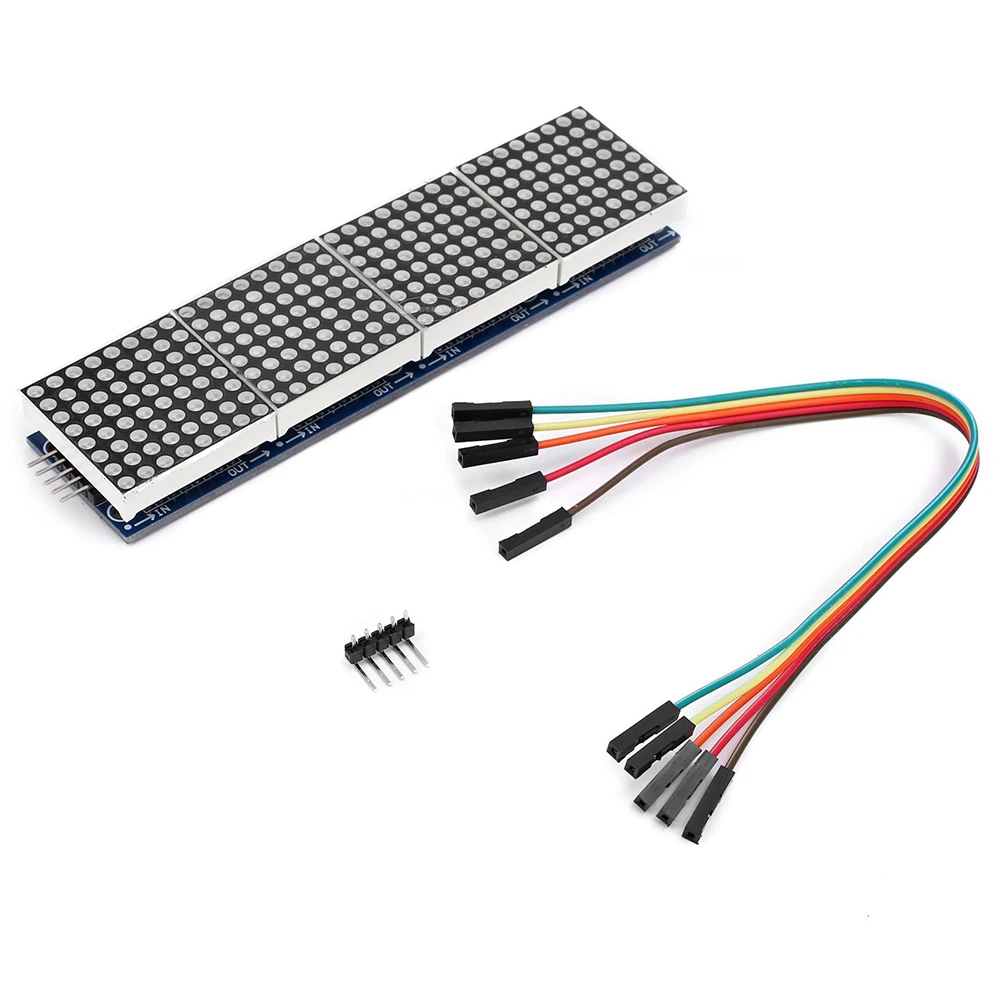

Посылка включает в себя:
1 x модуль матрицы MAX7219

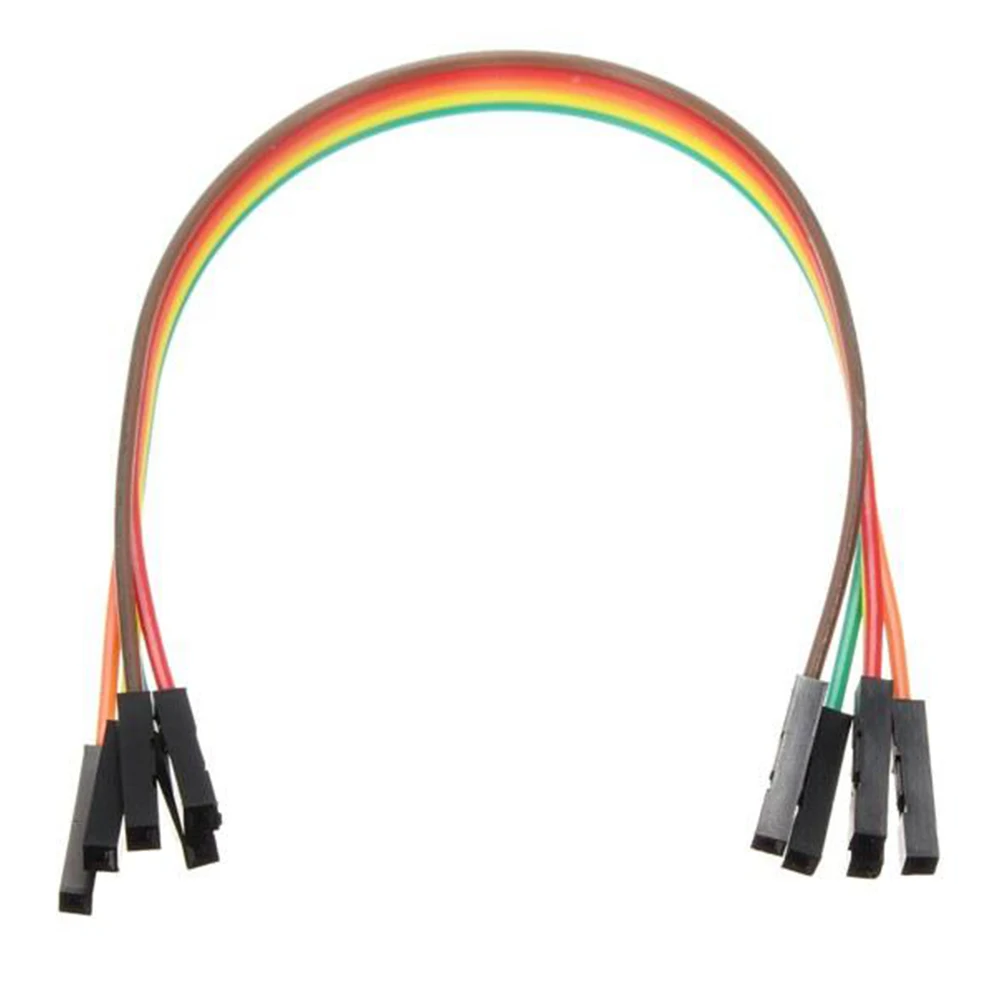

1 x 5pin кабель
Примечание:
1. Реальный цвет товара может быть s светильник ly отличаться от изображений, размещенных на веб-сайте, по причине многих факторов, таких как яркость вашего монитора и светильник яркости
2. Возможны незначительные отклонения для данных измерений
Надеюсь, вы понимаете, спасибо!
